UMA |
Circuito Protegido |
| 32 | 10 | Reboque reboque |
| 33 | - | - |
| 34 | 10 | Farol RH (alta), sistema de luz autom�tica, sistema de seguran�a do ve�culo |
| 35 | 10 | Farol LH (alta), sistema de luz autom�tica, sistema de seguran�a do ve�culo |
| 36 | 10 | L�mpadas de Combina��o Frontais |
| 37 | 10 | L�mpadas de combina��o traseira, l�mpadas da matr�cula, ilumina��o do interruptor |
| 38 | 10 | Rel� da l�mpada de reserva (transmiss�o autom�tica), reboque |
| 39 | 30 | Rel� dianteiro do limpador |
| 40 | 15 | Farol LH (baixo), rel� de luz diurna 2, sistema de luz autom�tica, sistema de seguran�a do ve�culo |
| 41 | 15 | Farol RH (baixo), sistema de luz autom�tica, sistema de seguran�a do ve�culo |
| 42 | 10 | Rel� do Ar Condicionado |
| 43 | 15 | Rel� de Espelho Aquecido |
| 44 | - | - |
| 45 | 10 | Rel� de luz diurna 1 |
| 46 | 15 | Rel� do desembaciador da janela traseira |
| 47 | 15 | Rel� do desembaciador da janela traseira |
| 48 | 15 | Rel� da bomba de combustivel |
| 49 | 10 | Conjunto de Transmiss�o Autom�tica, Interruptor de Intertravamento da Embreagem, Interruptor de Cancelamento de Intertravamento, Intertravamento da Embreagem Rel� de Cancelamento 2 |
| 50 | 10 | ABS |
| 51 | 10 | Rel� da l�mpada de reserva (transmiss�o autom�tica), Interruptor da l�mpada de reserva (transmiss�o manual), Sistema de sonar, �udio |
| 52 | 20 | Rel� do motor de controle do acelerador |
| 53 | 20 | M�dulo de Controle do Motor (ECM), ECM Relay, NVIS |
| 54 | 15 | Sensor de Fluxo de Ar, Sensor de Oxig�nio Aquecido |
| 55 | 15 | Injetores |
| 56 | 20 | L�mpadas de nevoeiro dianteiro |
| 57 | - | - |
|
Retransmiss�o |
||
| R1 | Desemba�ador da Janela Traseira | |
| R2 | Ventilador de Refrigera��o (Baixo) | |
| R3 | Ventilador de refrigera��o (alta) | |
| R4 | Igni��o | |

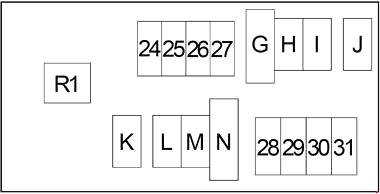

Caixa de fus�veis de compartimento de motor No.2
|
N�o. |
UMA |
Circuito Protegido |
| 24 | 15 | Rel� do motor do ventilador dianteiro |
| 25 | 10 | Interruptor de chave |
| 26 | 20 | Inferior Tomada Frontal |
| 27 | 15 | Rel� do motor do ventilador dianteiro |
| 28 | - | - |
| 29 | 20 | Audio |
| 30 | 15 | Gerador, rel� de buzina |
| 31 | - | - |
| G | 50 | BCM (Body Control Module), Disjuntor 2 |
| H | 30 | Freio El�trico (Reboque Tow) |
| Eu | 40 | Rel� do ventilador de resfriamento, rel� de espelho aquecido |
| J | 40 | Interruptor de Igni��o, Rel� de Desligamento de Transfer�ncia 1 e Rel� 2 |
| K | - | - |
| eu | 30 | '06 -'14: ABS |
| 40 | '04 -'05: ABS | |
| M | 30 | Rel� de reboque |
| N | 40 | '06 -'14: ABS |
| 30 | 04-'05: ABS | |
|
Retransmiss�o |
||
| R1 | buzina | |

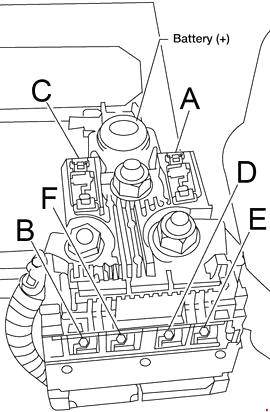

Bloco de Link Fus�vel
|
N�o. |
UMA |
Circuito Protegido |
| UMA | 140 | Gerador, Fus�vel: "D", "E", "F" |
| B | 60 | Rel� acess�rio ('04 - (fus�vel: "4", "5", "6", "7")), fus�vel: "17", "18", "19", "20", "21", " 22 " |
| C | 80 | '04: Rel� de Igni��o (Fus�vel: "38", "48", "49", "50", "51", "54", "55"), Fus�vel: "46", "47", "52" "53" |
| 80 | '13: Fus�vel: "52", "53" | |
| D | 80 | Farol alto Rel� (Fus�vel: "34", "35), Farol baixo Rel� (Fus�vel:" 40 "," 41 "), Rel� da luz de neblina dianteira (Fus�vel:" 56 "), Rel� da luz traseira (Fus�vel:" 36 " , "37"), fus�vel: "32", "39", "42", "43", "45" |
| E | 100 | Rel� do ventilador de refrigera��o, Rel� do ventilador de refrigera��o, Rel� do espelho aquecido, Fus�vel: "24", "25", "26", "27", "G", "H", "I" |
| F | 80 | Fus�vel: "J", "L", "M", "N", "29", "30" |
