Especifica��es da Cabe�a
Do Cilindro: |
|
A cabe�a do cilindro e as
�rvores de cames do motor YD25DDTi s�o ligeiramente diferentes
das aplica��es conhecidas nos motores a gasolina. Utiliza um
sistema que gera alta turbul�ncia, isso � conseguido por ter uma
cabe�a de cilindro com duas portas de entrada para cada
cilindro, uma tangencial e outra helicoidal. O que implica que
as �rvores de cames esquerda e direita ter�o cames que controlam
as v�lvulas de admiss�o e escape.
|
 |
|

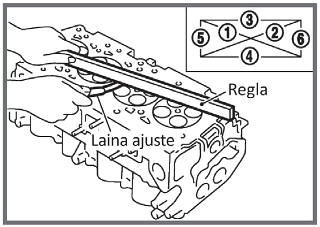

Sequ�ncia de verifica��o
de planicidade na cabe�a |
|
Tamanho m�ximo da cabe�a: 0,1
mm (0,004 ") |
|
Altura da cabe�a "H"
(novo): 153,9
- 154,1 mm (6,059 "- 6,067") |
|
 |
 |
|
Importante: Antes de
montar o seu motor, considere a espessura da junta da cabe�a a
ser usada pelo seguinte procedimento.
|
|
Procedimento para designar
e instalar corretamente a diretoria geral |
|
A junta da cabe�a a ser
instalada deve ser selecionada de acordo com a espessura exigida
no motor:
|
|
Caso No. 1: |
|
Apenas substitui��o da
junta do cabe�ote sem realizar qualquer usinagem no motor.
� A
partir do EO, o motor pode trazer uma das seis classes de juntas
de cabe�a existentes, para as quais deve ser substitu�do por um
novo quadro de cabeceira da mesma espessura ou classe
|
|
Como a espessura da placa
principal � identificada? |
De acordo com o n�mero de
cortes circulares localizados na borda da placa na parte
traseira direita (veja imagem e tabela a seguir)
|
|
 |
Espessura do Conselho
mm (in) |
N�mero do grau |
N�mero de cortes |
|
0,900 (0,0354 ") |
1 |
0 |
|
0,925 (0,0364 ") |
2 |
1 |
|
0,950 (0,0374 ") |
3 |
2 |
|
0,975 (0,0384 ") |
4 |
3 |
|
1.000 (0.0394 ") |
5 |
4 |
|
1,025 (0,0404 ") |
6 |
5 |
|
|
|
Nota: Considere apenas os
cortes circulares do mesmo tamanho, uma vez que poderia ter
outros de tamanho diferente e � para assuntos de fabrica��o da
placa.
|
|
Caso n� 2: |
|
Quando algum componente do
motor foi reparado, retificado ou substitu�do (Monobloco,
virabrequim, biela, pist�o)
� Trazer
para psit�n seus PMS (TDC) e coloque a ponta de um rel�gio
comparador na cabe�a dele (veja a imagem abaixo), e rel�gio
comparador p�s-gradua��o para zero.
� Mover
o suporte da pin�a e fazer o contacto ponta ponteiro do
monobloco e assim obter uma leitura (altura saliente da cabe�a
do �mbolo em rela��o ao do monobloco.
� 2
leituras devem ser feitas em cada pist�o e tirar uma m�dia de
cada cilindro. A leitura mais alta de qualquer um dos 4
cilindros � a que ser� considerada para a sele��o da placa
apropriada (Lean na tabela a seguir)
|
|
 |
Espessura do Conselho
mm (in) |
Espessura do Conselho
mm (in) * |
N�mero de cortes |
|
0,230-0,255
(0,009-0,010 ")
|
0,900
(0,0354 ") |
0 |
|
0,255-0,280
(0,010-0,011 ")
|
0,925
(0,0364 ") |
1 |
|
0,280-0,305
(0,011-0,012 ")
|
0,950
(0,0374 ") |
2 |
|
0,305-0,330
(0,012-0,013 ")
|
0,975
(0,0384 ") |
3 |
|
0,330-0,355
(0,013-0,014 ")
|
1.000
(0.0394 ") |
4 |
|
0,355-0,40
(0,014-0,0157 ")
|
1,025
(0.0404 ") |
5 |
|
* Calculado e medido com
parafusos de torque |
|
Nota: Se
a dimens�o obtido a partir da por��o que se projecta da cabe�a
de �mbolo para o monobloco � maiores toler�ncias na tabela
acima, possivelmente, uma opera��o de repara��o do motor foi mal
feita ou qualquer parte est� fora de especifica��es e ter� que
ser substitu�do.
Importante: O
procedimento acima � apenas para compensar a parte saliente do
pist�o no monobloco. No que diz respeito � altura da cabe�a do
cilindro, as toler�ncias marcadas para a altura do cilindro
devem ser respeitadas, e no caso de estar abaixo da TF Victor em
breve emitir� cal�os para recuperar a altura perdida.
|
|

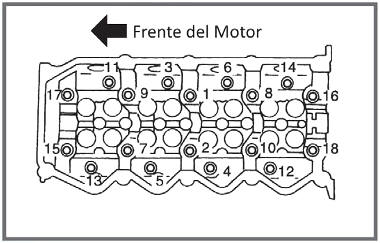

Especifica��es de
sequ�ncia e torque da cabe�a do cilindro: |
|
Parafusos de cabe�a
cil�ndrica
1 - 39,2 nm (4 kg ou 29 lb-ft )
2 - 180 �
3.- Solte-os completamente
4 - 39,2 nm (4 Kg-m ou 29 Lb-ft )
5 a 90 �
6 - 90 �

Nota importante:
Inspecione seus parafusos antes de montar o motor |

|
|
|
|
Especifica��es da v�lvula |
|
|
|
ADMISS�O |
|
ESCAPE |
|
|
|
|
|
Di�metro da cabe�a mm /
plg:
28,00-28,30 (1,102
"-1,114")
Di�metro da haste mm / plg:
5,965-5,980 (0,2348
"-0,2354")
Comprimento total mm / pol: 106.72
(4.2016 ")
�ngulo do assento: 45
�
N�o de slots de fuso: 1
Altura do vaso
sanit�rio Instala��o mm / plg:
36,53-36,98 (1,4382 "-
1,4559")

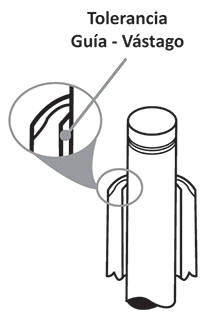

Guia de v�lvula de
toler�ncia mm / plg:
0,020 - 0,053 (0,0008 -
0,0021 ")
Tipo de selo usado: POSITIVO |
|
Di�metro da cabe�a mm /
plg:
26,00-26-30 (1,024
"-1,035")
Di�metro da haste mm / plg:
5,945-5,960 (0,2341
"-0,2346")
Comprimento total mm / pol: 106,36
(4,1874 ")
�ngulo do assento: 45
�
N�o de slots de fuso: 1
Altura do vaso
sanit�rio Instalar mm / plg:
36,53 - 37,01 (1,4382 "-
1,4571")
Guia de v�lvula de
toler�ncia mm / plg:
0,040 - 0,073 (0,0016
"-0,0029")
Tipo de selo usado: POSITIVO |
|
|
|
Press�o de carga da mola: 18,77-21,22
@ 32,82 (Kg @ mm) |
|
|
|
 |
 |
 |
 |
|
|
|
|
|
Especifica��es da �rvore
de cames |
|
|
|
Descri��o |
Di�metro dos cepos |
Di�metro da caixa |
Luz de lubrifica��o de
metal |
Jogo axial |
|
|
|
|
|
|
|
|
 |
 |
 |
 |
|
Suporte N�o. |
|
|
|
|
|
1� |
30,435-30,45 mm (1,1982
"-1,1990") |
30.500-30.521 mm
(1.2008-1.2016 ") |
0,045-0,086 mm
(0,0018 "-0,0034") |
0,070-0,148 mm
(0,0028 "-0,0058") |
|
2� |
23,935-23,955 mm (0,9423
"-0,9431") |
24.000-24.021 mm (0,9449
"-0,9457") |
|
3� |
|
4� |
|
5a |
|
|
|
|
|
|
|
Tipo de Objetivo: A��o
Mec�nica Direta C / Moedas |
|
|
|

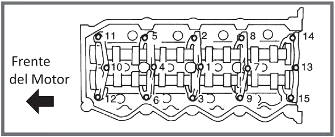

Torque do torque da �rvore
de cames: |
|
|
|
Aperte os parafusos das
tampas das �rvores de cames nos seguintes passos, mantendo a
ordem num�rica indicada na figura � direita.
1) 2 Nm
2) 6 Nm
3) 12-13 Nm
|
 |
|
|
|
Especifica��es das
manivelas: |
|
|
|
Descri��o |
Di�metro dos cepos |
Di�metro da caixa |
Luz de lubrifica��o de
metal |
Jogo axial |
|
|
|
|
|
|
|
Parte |
 |
 |
 |
 |
|
Biela STD mm
|
51,954-51,974 mm
(2,0454 "-2,0462") |
55.000 a 55.013 mm
(2,1654 "-2,1659") |
0,038-0,070 mm
(0,0015-0,0028 ") |
0,200 a 0,350 mm
(0,0079-0,0138 ") |
|
|
|
Torque / Porcas Crank:
|
1. 22
libras-p�
2. 2.-
Solte as porcas completamente |
3. 14
p�s-p�
4. 120
� |
|
|
|
Especifica��es do
virabrequim: |
|
|
|
Descri��o |
Di�metro dos cepos |
Di�metro da caixa |
Luz de lubrifica��o de
metal |
Jogo axial |
|
|
|
|
|
|
|
Parte: |
 |
 |
 |
 |
|
Biela STD mm |
62.951-62.975 mm
(2.4784 "-2.4793") |
66,654-66,681 mm
(2,6242 "-2,6252") |
0,047-0,077 mm
(0,0019-0,0030 ") |
0.100-0.250mm
(0,0039-0,0098 ") |
|
Torques do parafuso do
banco: |
1.- 20 p�s-20 |
2 - 90 � |
|
|
|
Instala��o das Cadeias de
Distribui��o |
|

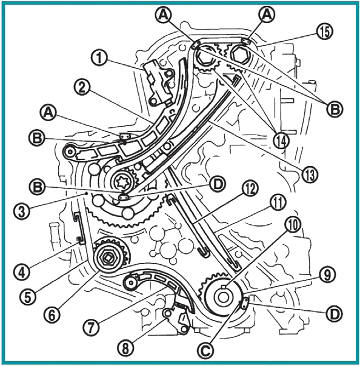

Principais componentes da
distribui��o frontal do motor Nissan YD25DDTi
|
|
1. Sequ�ncia da Corrente
Secund�ria
2. Guia do tensor da
corrente secund�ria
3. engrenagem da bomba de
combust�vel
4. Guia da Corrente
Prim�ria
5. Cadeia Prim�ria
6. engrenagem da bomba de
v�cuo
7. Tensor da Guia da
Corrente Prim�ria
8. Tensor da Corrente
Prim�ria
9. Engrenagem do
virabrequim
10. Engrenagem do
Virabrequim
11. Tensor da Guia da
Corrente Prim�ria
12. Tensor da Guia da
Corrente Prim�ria
13. Tensor do Guia da
Corrente Secund�ria
14. engrenagens da �rvore
de cames
15. Corrente Secund�ria
A. Marca de Alinhamento em
Correntes (Links de Prata "Mais Escuros")
B. Marca de Alinhamento em
Engrenagens de Comandos de Cames e Bomba de Combust�vel
(Pontilhada)
C. Marca de alinhamento na
engrenagem do virabrequim (ranhura longitudinal)
D. Marca de Alinhamento em
Correntes (Links Amarelos)
|

|
|
Passos a seguir: |
|
Primeiro voc� ter� que
identificar perfeitamente as cadeias prim�rias e secund�rias
|
|

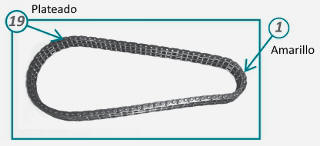

Corrente Prim�ria: Sincroniza
a engrenagem do virabrequim com a engrenagem da bomba de
combust�vel
N�mero de links: 47
links
Links com marcas:
1 link amarelo
1
elo de prata "Dark"
Localiza��o dos Links:
a)
amarelo; Link # 1
b)
prata; Link # 19
|
 |
|

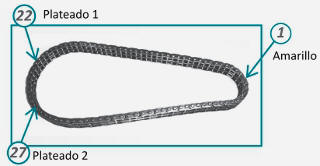

Corrente Secund�ria: Sincroniza
a engrenagem dianteira da bomba de combust�vel com as
engrenagens das �rvores de cames.
N�mero de links: 46
links
Links com marcas:
1
link amarelo
2
Links de Prata "Dark"
Localiza��o dos Links:
a)
amarelo; Link # 1
b)
prata; 1� Link # 22
c)
prata; 2� Link # 27
|
 |
|
� Ter
a cunha do virabrequim apontando �s 12:00 hrs. De acordo com os
ponteiros do rel�gio, coloque a corrente prim�ria tomando
cuidado para alinhar todas as marcas de sincroniza��o de ambas
as correntes e engrenagens. Em seguida, instale todos os seus
guias e tensores correspondentes.
� Instale
a corrente secund�ria seguindo as marcas de sincroniza��o
identificadas anteriormente de ambas as correntes e engrenagens
para finalmente colocar guias e esticadores.
|
|

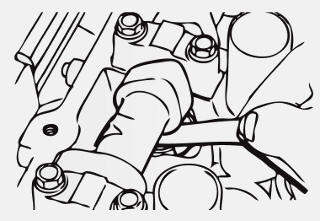

Revis�o e / ou calibra��o
de vis�es mec�nicas |
|
Usando um calibre de rolo,
me�a a folga entre as pe�as de m�o (Moeda) e cada came no eixo,
tomando cuidado para que as seguintes especifica��es permane�am
sempre de modo a n�o ter uma opera��o err�tica do motor.
Admiss�o: 0,24-0,32
mm (0,009 "- 0,013")
Escape: 0,26-0,34
mm (0,010 "- 0,013")
Nota: Estas toler�ncias
s�o tomadas quando o motor est� frio.
Nota: No caso de n�o
cumprir com as toler�ncias marcadas, consulte o c�lculo da
espessura do cal�o (Moeda) para substitu�-lo por um novo e
compensar a diferen�a encontrada.
|
 |
|
|
|

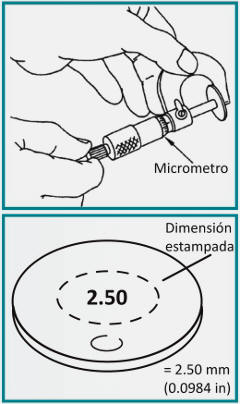

C�lculo da espessura das
moedas (cal�os): |
|
F�rmula para determinar a
nova moeda:
N = R + (C1-C2)
N: espessura da nova
moeda.
A: Espessura da moeda
usada removida
C1: folga entre a moeda
"usada" e a �rvore de cames.
C2: folga de moeda padr�o.
Admiss�o: 0,28
mm (0,011 ")
Escape: 0,30
mm (0,012 ")
Nota: Existem 33 itens e /
ou espessura de moedas para este motor.
O n�mero marcado nas
moedas corresponde � espessura do mesmo.
|

|
|
|
|

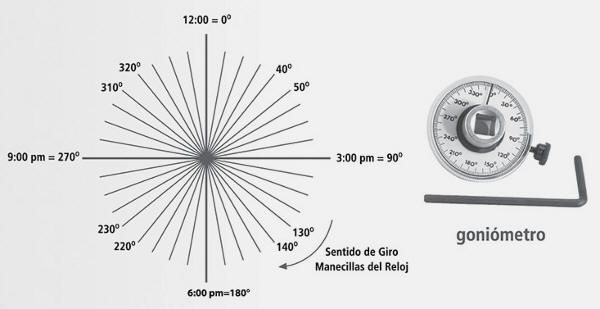

Uso do Goni�metro: |
|
Importante:
Se voc� precisar apertar
em graus e n�o tiver a ferramenta especial (mostrador para
torque de angula��o ou goni�metro), use o diagrama mostrado, que
� baseado no mostrador de um rel�gio; Como voc� pode ver, quando
� 12:00 ou 0 �, aqui ser� o ponto de partida da ferramenta de
aperto (m�o comum) por exemplo, se voc� quiser apertar a 90 �
voc� deve ligar as 12:00 at� 3:00 e assim por diante, de acordo
com o aperto exigido, lembre-se que n�o � o mesmo, aperte graus
que lb.pie ou Nm e verifique o aperto recomendado pelos
fabricantes para um �timo funcionamento dos componentes do
motor.

|
|
|
|
N�meros de pe�a Moresa -
TF Victor para este motor: |
|
|
|
Produto |
Parte No. |
Sbm: |
|
Produto |
Parte No. |
|
|
|
|
|
|
|
|
Pist�es Moresa: |
|
|
|
Jogo conjunto de grau 1: |
JC-36-GR1 |
|
1. Cabstar |
7014 |
DST |
|
Jogo conjunto de grau 2: |
JC-36-GR2 |
|
2. Pick Up |
7009 |
DST |
|
Jogo de grau 3 comum: |
JC-36-GR3 |
|
|
|
|
|
Conjunto de placas de grau
4: |
JC-36-GR4 |
|
V�lvulas Adm. |
V-7103 |
DST |
|
Jogo de grau 5 comum: |
JC-36-GR5 |
|
V�lvulas Esc. |
S-7104 |
DST |
|
Jogo de grau 6 comum: |
JC-36-GR6 |
|
Objetivos: |
ND |
N / A |
|
|
|
|
Centro de Metal: |
r |
r |
|
|
|
|
Metal de Biela: |
r |
r |
|
|
|
|
Arruela |
r |
r |
|
|
|
|
Bomba de �gua: |
MBA-201754 |
N / A |
|
|
|
|
|
|
|
|
|
|
|
Nota: Apenas no caso dos
pist�es eles mudam para Cabstar e Pick Up
|
| |
