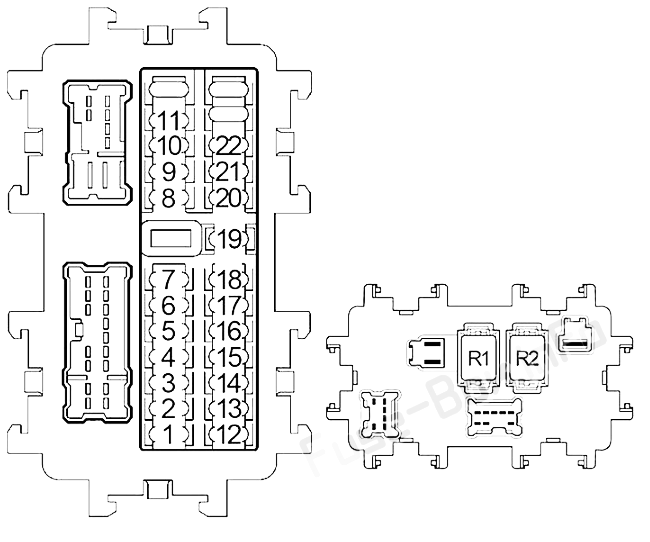

| № | Amp | Descrição |
|---|---|---|
| 1 | 10 | Módulo de controle do corpo, Módulo de controle do motor |
| 2 | - | Não usado |
| 3 | 10 | Unidade de controle de bloqueio diferencial, interruptor de modo de bloqueio diferencial |
| 4 | 10 | Áudio, módulo de controle do corpo, sintonizador de rádio por satélite |
| 5 | 15 | Soquete de energia do console |
| 6 | 10 | Interruptor de controle remoto do espelho da porta |
| 7 | 15 | Soquete de alimentação frontal superior |
| 8 | 10 | Controle de ar frontal, relé do motor do ventilador frontal |
| 9 | - | Não usado |
| 10 | - | Não usado |
| 11 | - | Não usado |
| 12 | 10 | Interruptor de freio ASCD, relé de assento aquecido, conector de link de dados, interruptor de lâmpada de parada, sistema de sonar, sistema de controle de transmissão automática, áudio |
| 13 | 10 | Unidade de sensor de diagnóstico de airbag, unidade de controle do sistema de classificação de ocupantes |
| 14 | 10 | Medidor de combinação, espelho interno anti-deslumbramento automático |
| 15 | 10 | Chave de combinação |
| 16 | 10 | Relé de assento aquecido |
| 17 | 15 | Amplificador de áudio, sintonizador de rádio por satélite |
| 18 | 10 | Módulo de controle do corpo, relé da lâmpada de carga, sala da frente / lâmpada do mapa, iluminação do buraco da fechadura de ignição, lâmpada da sala 2ª fila, sistema de controle de freio, 4WD |
| 19 | 10 | Espelho interno anti-ofuscante automático, medidor de combinação, conector de link de dados, unidade de controle de bloqueio diferencial, controle de ar frontal, sistema de monitoramento de pressão dos pneus |
| 20 | 10 | Pare o relé da lâmpada, pare o interruptor da lâmpada |
| 21 | 10 | Sensor do ângulo de direção, unidade de controle de transferência, módulo de controle do corpo, lâmpada interna da sala, sistema de travamento elétrico da porta, NVIS, sistema de segurança do veículo |
| 22 | 10 | Conjunto de transmissão automática |
| Relés | ||
| R1 | Não usado | |
| R2 | Acessório |

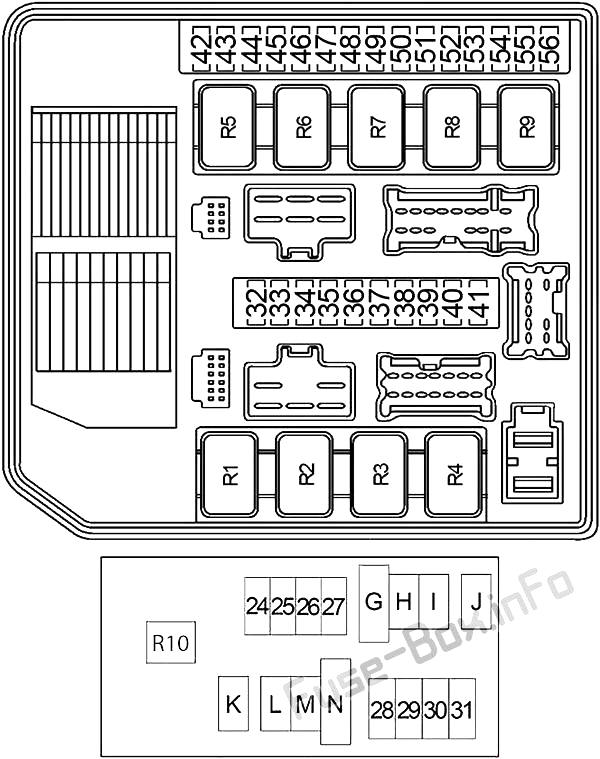

| № | Amp | Descrição |
|---|---|---|
| 24 | 15 | Relé do motor do ventilador frontal |
| 25 | 10 | Interruptor de chave |
| 26 | 20 | Soquete de energia frontal inferior |
| 27 | 15 | Relé do motor do ventilador frontal |
| 28 | - | Não usado |
| 29 | 20 | Áudio |
| 30 | 15 | Gerador, Relé de Buzina |
| 31 | - | Não usado |
| G | 50 | BCM (Módulo de Controle do Corpo), Disjuntor 2 |
| H | 30 | Freio elétrico (reboque de reboque) |
| Eu | 40 | Relé do ventilador de resfriamento, relé do espelho aquecido |
| J | 40 | Chave de ignição, relé 1 de desligamento de transferência e relé 2 |
| K | - | Não usado |
| eu | 30/40 | abdômen |
| M | 30 | Trailer Tow Relay |
| N | 30/40 | abdômen |
| 32 | 10 | Trailer Tow Relay 2 |
| 33 | - | Não usado |
| 34 | 10 | Farol RH (alto) |
| 35 | 10 | Farol LH (alto) |
| 36 | 10 | Lâmpadas de combinação frontal |
| 37 | 10 | Lâmpadas traseiras de combinação, lâmpadas de placas de carros, iluminação do interruptor, retransmissor de reboque 1 |
| 38 | 10 | Relé de lâmpada de reserva (transmissão automática), Relé de reboque de reboque 2 |
| 39 | 30 | Relé do limpador dianteiro |
| 40 | 15 | Farol LH (baixo), relé de luz diurna 2 |
| 41 | 15 | Farol RH (baixo) |
| 42 | 10 | Relé de ar condicionado |
| 43 | 15 | Relé de espelho aquecido |
| 44 | - | Não usado |
| 45 | 10 | Relé de luz diurna 1 |
| 46 | 15 | Relé de desembaçador de janela traseira |
| 47 | 15 | Relé de desembaçador de janela traseira |
| 48 | 15 | Relé da bomba de combustível |
| 49 | 10 | Conjunto de transmissão automática, chave de intertravamento da embreagem, chave de cancelamento de intertravamento, relé de cancelamento de intertravamento da embreagem 2 |
| 50 | 10 | ABS, sensor do ângulo de direção |
| 51 | 10 | Relé da lâmpada de reserva (transmissão automática), interruptor da lâmpada de reserva (transmissão manual) |
| 52 | 20 | Relé do motor de controle do acelerador |
| 53 | 20 | Módulo de controle do motor (ECM), relé ECM, amplificador de antena NATS |
| 54 | 10 | Sensor de fluxo de ar, sensor de oxigênio aquecido |
| 55 | 15 | Injetores |
| 56 | 20 | Lâmpadas de nevoeiro dianteiras |
| Relés: | ||
| R1 | Desembaçador de janela traseira | |
| R2 | Módulo de controle do motor (ECM) | |
| R3 | Farol baixo | |
| R4 | Farol de nevoeiro frontal | |
| R5 | Iniciante | |
| R6 | Espelho aquecido | |
| R7 | Ventilador de resfriamento (alto) | |
| R8 | Ventilador de resfriamento (baixo) | |
| R9 | Ignição | |
| R10 | buzina |

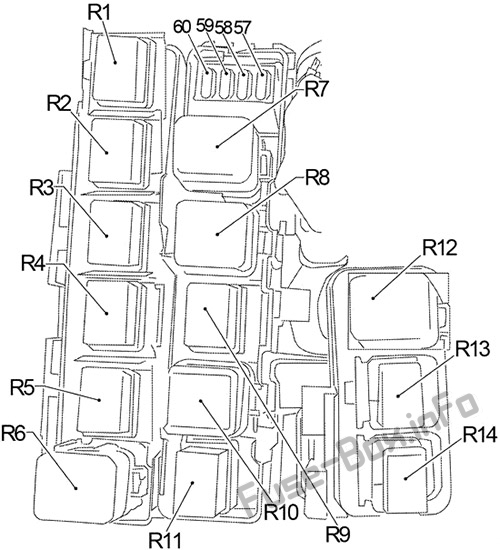

| № | Amp | Descrição |
|---|---|---|
| 57 | 10 | Transfer Shut Off Relay 1 e Relay 2, Transfer Control Unit |
| 58 | 10 | Chave de câmbio 4WD, unidade de controle de transferência |
| 59 | - | Não usado |
| 60 | 15 | 2006-2014: Módulo de controle da carroceria, reboque de reboque |
| Relés: | ||
| R1 | 2006-2014: Tailer Turn (direita) | |
| R2 | Transfer Shut Off Relay 2 (com 4WD) | |
| R3 | Relé de luz diurna 2 | |
| R4 |
Lâmpada de parada (com controle de descida e assistência de
partida) 2006-2014: Relé de cancelamento de bloqueio de embreagem 1 |
|
| R5 | Relé de luz diurna 1 | |
| R6 |
Lâmpada de reserva (com transmissão automática) 2006-2014: Relé de cancelamento de bloqueio de embreagem 2 |
|
| R7 | Motor do ventilador frontal | |
| R8 | Transfer Shift Low (com 4WD) | |
| R9 | Transfer Shut Off Relay 1 (com 4WD) | |
| R10 | Transfer Shift High (com 4WD) | |
| R11 |
2004-2005: Relé de cancelamento de bloqueio de embreagem 2 2006-2014: Curva de Tailer (à esquerda) |
|
| R12 | 2006-2014: Lâmpada de reserva (com transmissão manual) | |
| R13 | 2006-2014: Trailer Tow Relay 1 | |
| R14 | 2006-2014: Trailer Tow Relay 2 |

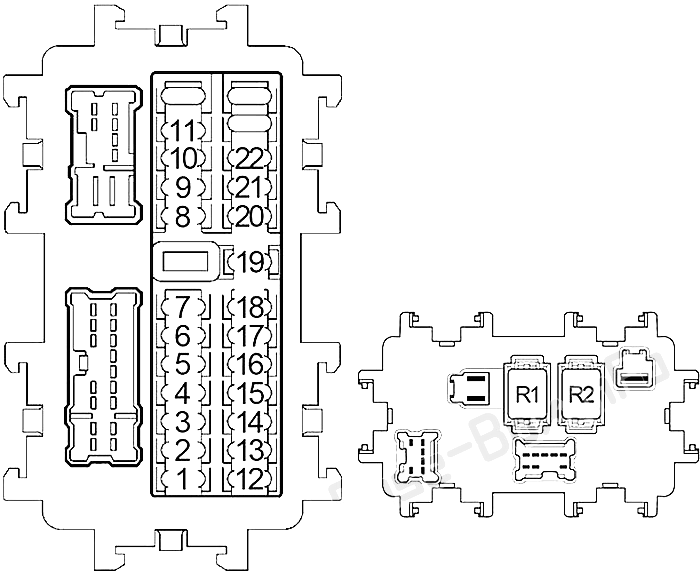

| № | Amp | Descrição |
|---|---|---|
| 1 | 10 | Módulo de controle do corpo, Módulo de controle do motor |
| 2 | - | Não usado |
| 3 | 10 | Unidade de controle de bloqueio diferencial, interruptor de modo de bloqueio diferencial |
| 4 | 10 | Áudio, módulo de controle do corpo, sintonizador de rádio por satélite |
| 5 | 20 | Tomada de energia |
| 6 | 10 | Interruptor de controle remoto do espelho da porta |
| 7 | - | Não usado |
| 8 | 10 | Controle de ar frontal, relé do motor do ventilador frontal |
| 9 | - | Não usado |
| 10 | - | Não usado |
| 11 | - | Não usado |
| 12 | 10 | Interruptor de freio ASCD, relé de assento aquecido, conector de link de dados, interruptor de lâmpada de parada, sistema de sonar, sistema de controle de transmissão automática, áudio |
| 13 | 10 | Unidade de sensor de diagnóstico de airbag, unidade de controle do sistema de classificação de ocupantes |
| 14 | 10 | Medidor de combinação, espelho interno anti-deslumbramento automático |
| 15 | 10 | Chave de combinação |
| 16 | 10 | Relé de assento aquecido |
| 17 | 15 | Amplificador de áudio, sintonizador de rádio por satélite |
| 18 | 10 | Módulo de controle do corpo, relé da lâmpada de carga, sala da frente / lâmpada do mapa, iluminação do buraco da fechadura de ignição, lâmpada da sala 2ª fila, sistema de controle de freio, 4WD |
| 19 | 10 | Espelho interno anti-ofuscante automático, medidor de combinação, conector de link de dados, unidade de controle de bloqueio diferencial, controle de ar frontal, sistema de monitoramento de pressão dos pneus |
| 20 | 10 | Pare o relé da lâmpada, pare o interruptor da lâmpada |
| 21 | 10 | Sensor do ângulo de direção, unidade de controle de transferência, módulo de controle do corpo, lâmpada interna da sala, sistema de travamento elétrico da porta, NVIS, sistema de segurança do veículo |
| 22 | 10 | Conjunto de transmissão automática |
| Relés | ||
| R1 | Não usado | |
| R2 | Acessório |

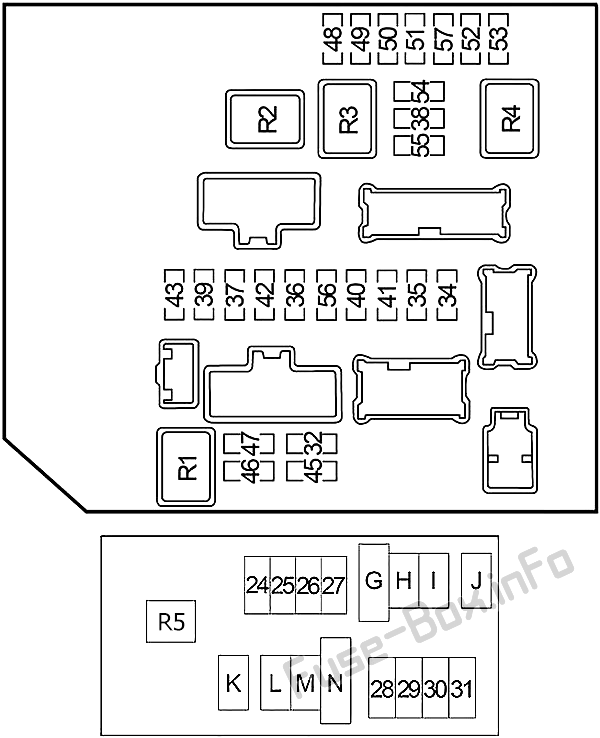

Caixa de fusíveis do compartimento do motor
| № | Amp | Descrição |
|---|---|---|
| 24 | 15 | Relé do motor do ventilador frontal |
| 25 | 10 | Interruptor de chave |
| 26 | 20 | Soquete de energia frontal inferior |
| 27 | 15 | Relé do motor do ventilador frontal |
| 28 | - | Não usado |
| 29 | 20 | Áudio |
| 30 | 15 | Gerador, Relé de Buzina |
| 31 | - | Não usado |
| G | 50 | BCM (Módulo de Controle do Corpo), Disjuntor 2 |
| H | 30 | Freio elétrico (reboque de reboque) |
| Eu | 40 | Relé do ventilador de resfriamento, relé do espelho aquecido |
| J | 40 | Chave de ignição, relé 1 de desligamento de transferência e relé 2 |
| K | - | Não usado |
| eu | 30/40 | abdômen |
| M | 30 | Trailer Tow Relay |
| N | 30/40 | abdômen |
| 32 | 10 | Reboque de reboque |
| 33 | - | Não usado |
| 34 | 10 | Farol RH (alto), sistema de iluminação automática, sistema de segurança do veículo |
| 35 | 10 | Farol LH (alto), sistema de iluminação automotiva, sistema de segurança de veículos |
| 36 | 10 | Lâmpadas de combinação frontal |
| 37 | 10 | Lâmpadas traseiras de combinação, lâmpadas de placas de carros, iluminação do interruptor |
| 38 | 10 | Relé da lâmpada de reserva (transmissão automática), reboque de reboque |
| 39 | 30 | Relé do limpador dianteiro |
| 40 | 15 | Farol LH (baixo), relé de luz diurna 2, sistema de luz automotiva, sistema de segurança de veículos |
| 41 | 15 | Farol RH (baixo), sistema de iluminação automática, sistema de segurança do veículo |
| 42 | 10 | Relé de ar condicionado |
| 43 | 15 | Relé de espelho aquecido |
| 44 | - | Não usado |
| 45 | 10 | Relé de luz diurna 1 |
| 46 | 15 | Relé de desembaçador de janela traseira |
| 47 | 15 | Relé de desembaçador de janela traseira |
| 48 | 15 | Relé da bomba de combustivel |
| 49 | 10 | Conjunto de transmissão automática, chave de intertravamento da embreagem, chave de cancelamento de intertravamento, relé de cancelamento de intertravamento da embreagem 2 |
| 50 | 10 | abdômen |
| 51 | 10 | Relé da lâmpada de reserva (transmissão automática), interruptor da lâmpada de reserva (transmissão manual), sistema de sonar, áudio |
| 52 | 20 | Relé do motor de controle do acelerador |
| 53 | 20 | Módulo de controle do motor (ECM), relé ECM, NVIS |
| 54 | 15 | Sensor de fluxo de ar, sensor de oxigênio aquecido |
| 55 | 15 | Injetores |
| 56 | 20 | Lâmpadas de nevoeiro dianteiras |
| 57 | - | Não usado |
| Relés : | ||
| R1 | Desembaçador de janela traseira | |
| R2 | Ventilador de resfriamento (baixo) | |
| R3 | Ventilador de resfriamento (alto) | |
| R4 | Ignição | |
| R5 | buzina |
| № | Amp | Descrição |
|---|---|---|
| 57 | 10 | Transfer Shut Off Relay 1 e Relay 2, UNIDADE DA CAIXA DE TRANSFERENCIA |
| 58 | 10 | Chave de câmbio 4WD, unidade de controle de transferência |
| 59 | - | Não usado |
| 60 | 15 | 2006-2014: Módulo de controle da carroceria, reboque de reboque |
| Relés: | ||
| R1 | 2006-2014: Tailer Turn (direita) | |
| R2 | Transfer Shut Off Relay 2 (com 4WD) | |
| R3 | Relé de luz diurna 2 | |
| R4 |
Lâmpada de parada (com controle de descida e assistência de
partida) 2006-2014: Relé de cancelamento de bloqueio de embreagem 1 |
|
| R5 | Relé de luz diurna 1 | |
| R6 |
Lâmpada de reserva (com transmissão automática) 2006-2014: Relé de cancelamento de bloqueio de embreagem 2 |
|
| R7 | Motor do ventilador frontal | |
| R8 | Transfer Shift Low (com 4WD) | |
| R9 | Transfer Shut Off Relay 1 (com 4WD) | |
| R10 | Transfer Shift High (com 4WD) | |
| R11 |
2004-2005: Relé de cancelamento de bloqueio de embreagem 2 2006-2014: Curva de Tailer (à esquerda) |
|
| R12 | 2006-2014: Lâmpada de reserva (com transmissão manual) | |
| R13 | 2006-2014: Trailer Tow Relay 1 | |
| R14 | 2006-2014: Trailer Tow Relay 2 |
