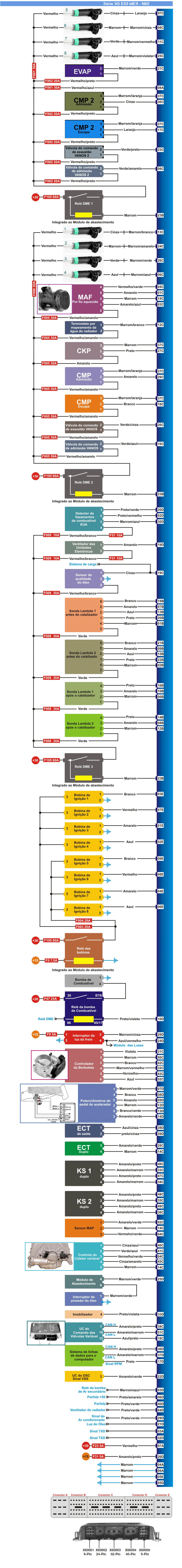

| ESQUEMA EL�TRICO - INJE��O ELETR�NICA |
| RELES E FUS�VEIS DO SISTEMA |
| COMPONENTES DO SISTEMA |

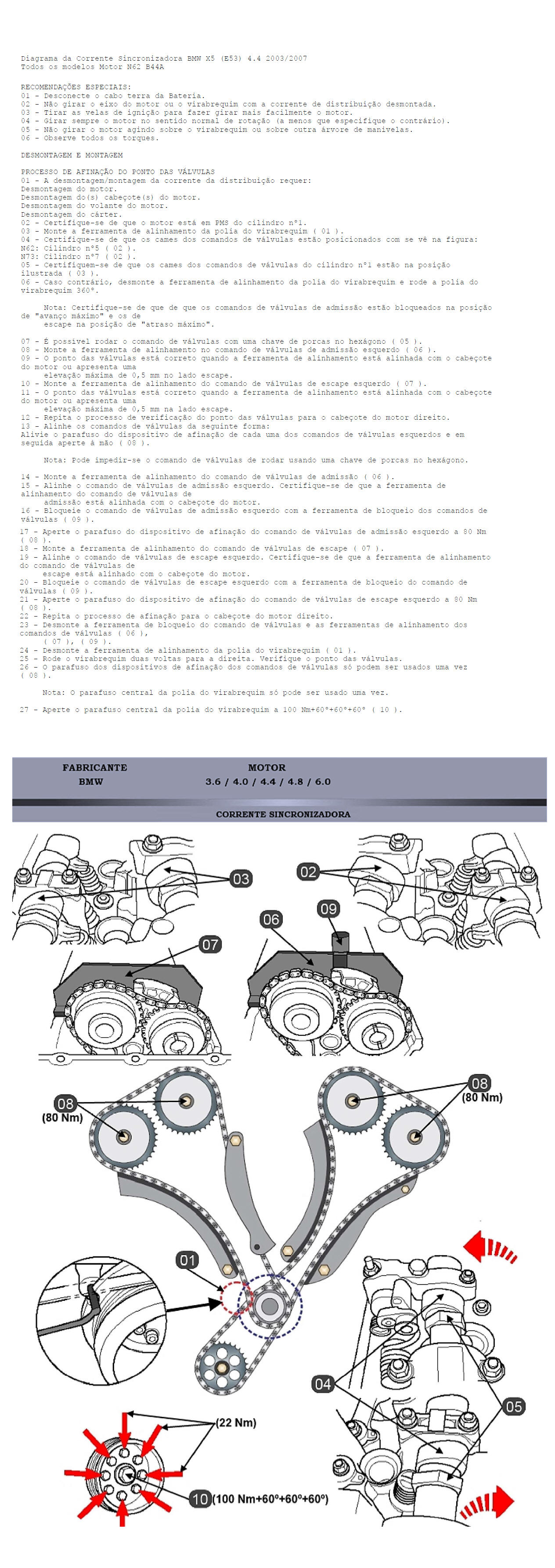

| MECANICA / MOTOR - SINCRONISMO DA CORRENTE DE COMANDO |

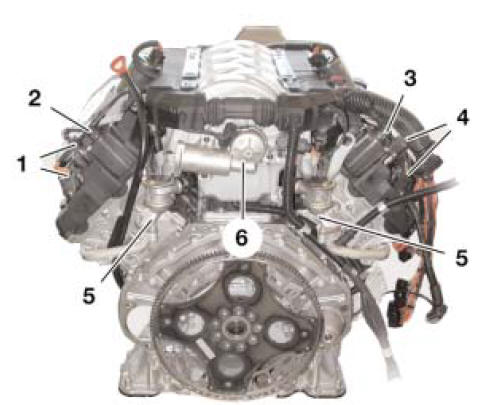

1. Sensor de posi��o da �rvore de cames Banco de cilindros 5-8
2. Eixo exc�ntrico Valvetronic Sensor de posi��o, cilindro Banco 5-8
3. Eixo Exc�ntrico Valvetronic Sensor de posi��o, cilindro Banco 1-4
4. Sensor de posi��o da �rvore de cames Cilindro do Banco 1-4
5. V�lvulas Secund�rias de Reten��o de Ar
6. Servomotor para coletor Vari�vel

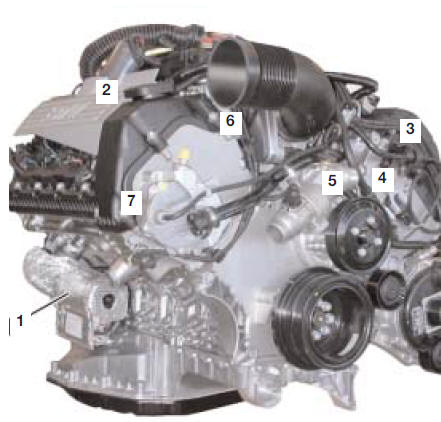

1. Motor de Arranque
2. Motor Valvetronic
3. V�lvula de Emiss�o Evaporativa
4. V�lvula Solenoide VANOS
5. Habita��o do Termostato
6. Unidade de Acelera��o
7. Bomba De V�cuo
