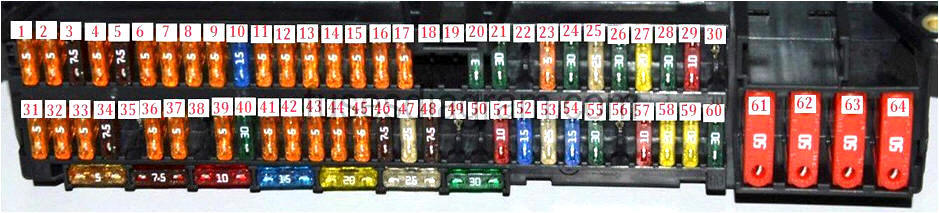

Caixa de fus�veis no habit�culo

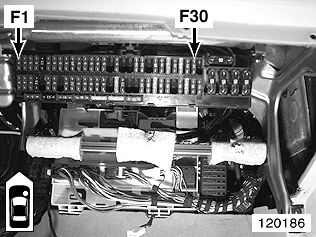

localiza��o da caixa de fus�veis.
No porta-luvas.
F1, F10, F11, F12, F13, F14, F15, F16, F17, F18, F19, F2, F20, F21, F21, F23, F24, F25, F26, F27, F28, F29, F3, F30, F4, F5, F6, F7, F8, F9
|
F1 |
(5A) Conex�o de barramento de dados, painel de instrumentos |
|
F2 |
(5A) M�dulo de controle de l�mpadas |
|
F3 |
(5A) Aquecedor / ar condicionado (AC) (^ 02/01) |
|
F4 |
(5A) Rel� da bobina de igni��o |
|
F5 |
(7,5A) Alternador, sensor de n�vel de �leo do motor, caixa de fus�veis / motor do ventilador de arrefecimento da placa de rel� |
|
F6 |
(5A) Espelho retrovisor interior, m�dulo de controlo do auxiliar de estacionamento (^ 02/04), m�dulo de controlo do monitor de press�o dos pneus |
|
F7 |
(5A) Rel� da bobina de igni��o |
|
F8 |
(5A) Ilumina��o do instrumento |
|
F9 |
(5A) Airbag, interruptor da posi��o do pedal do trav�o (BPP), m�dulo de controlo das l�mpadas |
|
F10 |
Chifre (15A) |
|
F11 |
Imobilizador (5A) |
|
F12 |
(5A) Ilumina��o do instrumento, sensor de posi��o da dire��o |
|
F13 |
(5A) sistema de alarme, espelho retrovisor interior |
|
F14 |
(5A) M�dulo de controle multifuncional 1 |
|
F15 |
(5A) M�dulo de controlo do monitor da press�o dos pneus (^ 02/04) |
|
F16 |
(5A) Interruptor de igni��o |
|
F17 |
(5A) M�dulo de controle de l�mpadas interiores |
|
F18 |
|
|
F19 |
|
|
F20 |
(30A) M�dulo de controle da fun��o da porta, driver |
|
F21 |
(30A) assentos el�tricos |
|
F22 |
|
|
F23 |
|
|
F24 |
M�dulo de controle da fun��o da porta (30A), passageiro |
|
F25 |
(25A) Tomada de carregamento, isqueiro |
|
F26 |
(30A) Rel� dos circuitos principais de igni��o |
|
F27 |
(20A) M�dulo de controle multifuncional 1 |
|
F28 |
(30A) arruelas de far�is |
|
F29 |
(10A) Airbag |
|
F30 |
|
|
F31 |
(5A) Gerenciamento do motor |
|
F32 |
(5A) Rel� dos circuitos principais de igni��o, m�dulo de controlo multifun��es2 |
|
F33 |
(5A) Isqueiro |
|
F34 |
(7,5A) Janela traseira aquecida, aquecedor / ar condicionado (AC) |
|
F35 |
- |
|
F36 |
Soquete de carregamento (5A) |
|
F37 |
(5A) M�dulo de controle multifuncional 2 |
|
F38 |
- |
|
F39 |
(5A) Interruptor de posi��o do pedal da embreagem (CPP), imobilizador |
|
F40 |
(30A) Limpa para-brisas |
|
F41 |
(5A) Sistema de lavagem / limpeza da tela traseira, m�dulo de controle multifuncional 1 |
|
F42 |
(5A) L�mpadas interiores |
|
F43 |
Painel de instrumento (5A) |
|
F44 |
(5A) Airbag, assentos el�tricos |
|
F45 |
Painel de instrumento (5A) |
|
F46 |
(7,5A) M�dulo de controle da caixa de transfer�ncia |
|
F47 |
(25A) Rel� da bomba de combust�vel (FP) |
|
F48 |
(7,5A) Aquecedor / ar condicionado (AC) |
|
F49 |
- |
|
F50 |
- |
|
F51 |
(10A) Sistema de freio antibloqueio (ABS), gerenciamento do motor |
|
F52 |
(15A) Conector de liga��o de dados (DLC) (^ 09/00) |
|
F53 |
(25A) M�dulo de controle multifuncional 2 |
|
F54 |
(15A) M�dulo de controle de transmiss�o (TCM) |
|
F55 |
(30A) Sistema de freio antibloqueio (ABS) |
|
F56 |
- |
|
F57 |
(15A) M�dulo de controle de suspens�o |
|
F58 |
(20A) Teto de abrir |
|
F59 |
(20A) Aquecedor auxiliar |
|
F60 |
(30A) M�dulo de controle multifuncional 1 |
|
F61 |
(50A) Motor do ventilador do refrigerante do motor |
|
F62 |
(50A) Rel� secund�rio da bomba de inje��o de ar (AIR) |
|
F63 |
(50A) Sistema de freio antibloqueio (ABS) |
|
F64 |
(50A) Aquecedor / ar condicionado (AC) |
Fus�veis e rel�s atr�s do porta-luvas BMW X5 E53.
fus�vel e localiza��o do rel�
|
R1 |
Rel� da bomba de eleva��o de combust�vel - Diesel |
|
R2 |
- |
|
R3 |
M�dulo de controle de l�mpadas interiores |
|
R4 |
Rel� de buzina |
|
F103 |
- |
|
F104 |
(100A) velas de incandesc�ncia |
|
F105 |
(80A) Imobilizador, interruptor de igni��o-4,4 / 4,6 (^ 02/02) |
|
F106 |
(50A) Interruptor de igni��o, m�dulo de controle de l�mpadas |
|
F107 |
(50A) M�dulo de controle de l�mpadas |

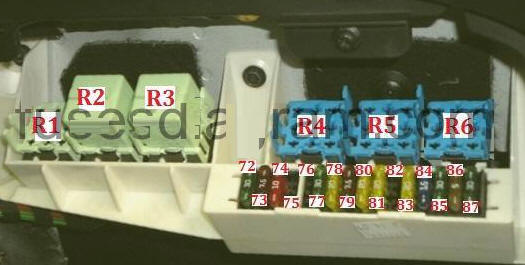

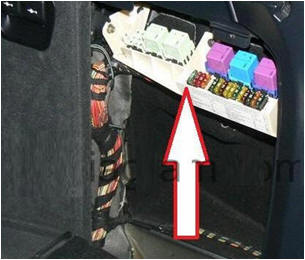

Caixa de fus�veis na �rea de carga .
localiza��o da caixa de fus�veis
|
R1 |
Rel� do aquecedor de assento traseiro |
|
R2 |
Rel� da janela traseira aquecido |
|
R3 |
Rel� da unidade de �udio |
|
R4 |
Rel� de libera��o da tampa / porta traseira da bagageira |
|
R5 |
Rel� de ajuste do assento traseiro |
|
R6 |
Rel� de libera��o da tampa da mala / porta traseira |
|
F72 |
(30A) Sistema auditivo, sistema de navega��o |
|
F73 |
(7,5A) Rel� da bobina de igni��o |
|
F74 |
(10A) Telefone |
|
F75 |
(5A) Sistema de �udio, sistema de navega��o |
|
F76 |
- |
|
F77 |
(30A) Assentos el�tricos traseiros |
|
F78 |
Soquete do reboque (20A) |
|
F79 |
(7,5A) M�dulo de controle de suspens�o |
|
F80 |
(20A) Rel� da bobina de igni��o |
|
F81 |
(20A) Sistema de lavagem / limpeza da tela traseira |
|
F82 |
- |
|
F83 |
(20A) Tomada de carga traseira |
|
F84 |
(7,5A) Tampa de bagageira / trinco da porta traseira |
|
F85 |
(30A) Janela traseira aquecida |
|
F86 |
(5A) Aquecedor auxiliar |
|
F87 |
(30A) Bomba de compressor de suspens�o1 |
