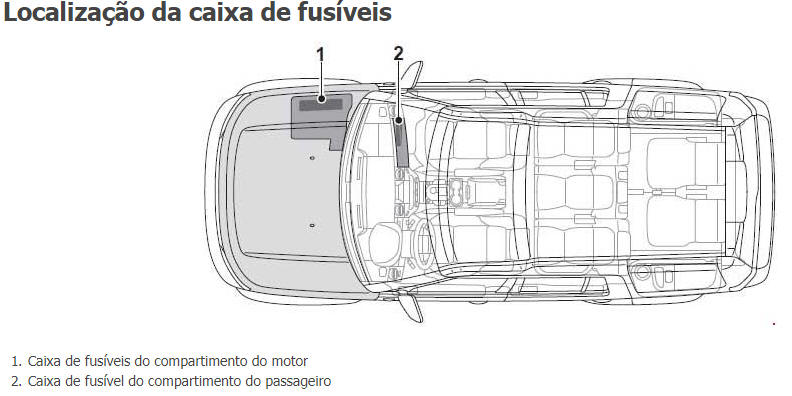

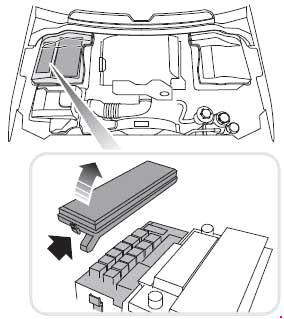

Caixa de fus�veis do compartimento do motor

Diagrama da caixa de fus�veis Land Rover Discovery 4 2009-2016

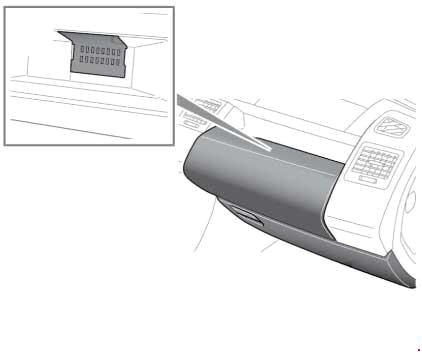

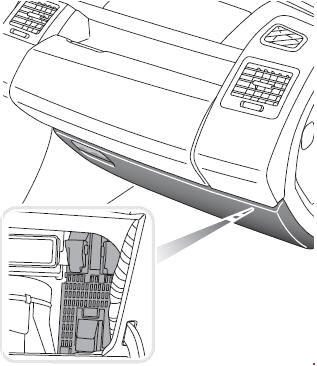

A caixa de fus�veis do habit�culo est� instalada atr�s do porta-luvas. Para acessar os fus�veis, abra o porta-luvas e, em seguida, aperte a parte superior do suporte e abaixe o porta-luvas no espa�o para os p�s.
Uma etiqueta na parte traseira do porta-luvas mostra os circuitos protegidos, os valores dos fus�veis e suas localiza��es.

NUMERO	AMP.	Circuitos protegidos
1	25	Bomba de combustivel
2	5	at� 2014: Gasolina - EMS (MAF, sensor de �leo) Diesel - aquecedor de combust�vel
2	10	a partir de 2014: Sistema de gerenciamento do motor (apenas gasolina). Aquecedor de queima de combust�vel (somente diesel).
3	5	Suspens�o a ar ECU
4	25	EMS (ECM, controle de rel� da bomba de combust�vel)
5	15	EMS
6	15	Gasolina - EMS (bobinas de igni��o) Diesel - EMS (sensores, controle do rel� das velas de incandesc�ncia)
7	10	a partir de 2015: Adaptive Cruise Control (ACC).
8	25	Aquecedor do banco traseiro
9	-	-
10	10	at� 2014: Gasolina - EMS (motor de borboleta) de 2009: Diesel - EMS
11	15	at� 2014: Gasolina - EMS (sensores de oxig�nio) Diesel 3.0L - Embreagem do compressor A / C
11	20	a partir de 2014: Sistema de gerenciamento do motor (apenas gasolina). Fluido de escape de diesel (DEF) (apenas diesel).
12	10	Jatos de lava aquecidos
13	15	EMS
14	15	Gasolina - EMS (sensores de oxig�nio)
15	30	at� 2014: tela frontal aquecida
15	10	a partir de 2015: Espelho retrovisor. C�meras traseiras. Sistema de ilumina��o frontal adapt�vel (AFS). M�dulo de controle dos far�is.
15	5	de 2014: espelho retrovisor, c�mera de vis�o traseira, c�mera de linha alta.
16	15	at� 2014: limpador traseiro
16	5	a partir de 2014: Monitor de ponto cego (BSM), sensoriamento Wade.
17	10	at� 2012: Gasolina V6 - EMS (EGR, v�lvula de purga), E-box ventilador Diesel 3.0L - EMS (MAF, EGR)
17	10	Sistema de gerenciamento do motor (somente diesel).
17	20	a partir de 2014: Sistema de gerenciamento do motor (apenas gasolina).
18	30	at� 2012: tela frontal aquecida 2012-2014: lavagem de poder do farol
18	5	a partir de 2014: sistema de gerenciamento do motor.
19	-	-
20	5	at� 2014: alternador
20	30	a partir de 2014: Lavagem de energia dos far�is.
21	5	Controle Din�mico de Estabilidade (DSC), Sistema de Travagem Anti-bloqueio (ABS)
22	30	Ventilador traseiro
23	25	Controle de tra��o
24	25	Aquecedores do banco dianteiro
25	15	chifre
26	20	Suspens�o a ar ECU
27	5	at� 2014: M�dulo de Controle do Motor (ECM)
27	15	de 2014: ar condicionado.
28	20	at� 2016: Petrol V8 SC - bomba de �gua do intercooler at� 2012: Petrol V6 - Bomba de aumento do freio at� 2014: Diesel - aquecedor auxiliar
29	30	Limpadores dianteiros
30	10	ECU de transmiss�o autom�tica

Caixa de fus�vel do compartimento do passageiro

NUMER0	AMPERAGEM	Circuitos protegidos
1	5	Receptor de radiofrequ�ncia, sistema TPM
2	-	-
3	10	Luzes de nevoeiro
4	5	at� 2014: Espelho retrovisor autom�tico, at� 2011: farol alto autom�tico de 2014: -
5	5	Controle Din�mico de Estabilidade (DSC), Sistema de Travagem Anti-bloqueio (ABS), sensor de �ngulo de dire��o
6	5	a partir de 2015: Adaptive Cruise Control (ACC).
7	-	-
8	-	-
9	5	Freio de Estacionamento El�trico (EPB)
10	5	Suspens�o a ar ECU
11	10	Luzes de marcha atr�s
12	5	L�mpadas reversas
13	-	-
14	5	at� 2014: L�mpadas de trav�o, interruptor do trav�o de 2014: Interruptor do pedal do trav�o.
15	30	Vidro traseiro aquecido
16	10	Refrigerador Cubby Box
17	5	Entrada / partida sem chave, fecho central da porta
18	15	at� 2014: - a partir de 2014: limpador traseiro.
19	5	M�dulo de Controle do Motor (ECM)
20	10	Volante aquecido
21	10	at� 2014: Interruptores da consola central (caixa de transfer�ncia, HDC, DSC), nivelamento dos far�is, controlo da climatiza��o traseira, sensor de smog. a partir de 2014: Interruptores da consola central, climatiza��o traseira.
22	5	Transmiss�o autom�tica, caixa de transfer�ncia, diferencial traseiro
23	5	at� 2014: nivelamento de far�is a partir de 2014: -
24	10	L�mpadas do lado direito e luzes traseiras
25	10	L�mpadas do lado esquerdo e luzes traseiras
26	-	-
27	10	Luzes laterais do reboque
28	-	-
29	-	-
30	25	Janela do passageiro dianteiro, fecho central da porta
31	5	at� 2014: sensor de chuva, c�mera de vis�o traseira de 2014: sensor de chuva, interruptor de luz auxiliar.
32	25	Janela do motorista, espelhos retrovisores exteriores, fecho central das portas
33	-	-
34	10	Atuador el�trico flap de combust�vel
35	-	-
36	5	Sondas de reserva de bateria
37	20	Entrada sem chave, fecho central da porta
38	15	Lavadora de tela frontal
39	25	Janela traseira esquerda, fecho central da porta
40	5	Mem�ria do assento, rel�gio, pacote de interruptores da porta do condutor (espelhos exteriores, janelas)
41	-	2009-2012: - 2012-2014: Amplificador de pot�ncia a partir de 2014: m�dulo Gateway.
42	30	Assento el�trico do motorista
43	15	Lavadora de tela traseira
44	25	Janela traseira direita, fecho central da porta
45	30	Assento el�trico do passageiro
46	-	-
47	20	Teto solar
48	30	at� 2014: conector de reboque (alimenta��o da bateria)
48	15	a partir de 2014: conector de reboque (alimenta��o da bateria)
49	5	Ilumina��o dianteira adaptativa (unidade da direita)
50	5	Ilumina��o dianteira adaptativa (unidade da esquerda)
51	5	Comutadores de volante
52	-	-
53	20	Isqueiro
54	15	Conector de reboque (alimenta��o de igni��o)
55	20	Tomada auxiliar - centro e traseira
56	10	Airbag SRS
57	10	L�mpadas interiores
58	-	-
59	-	-
60	-	-
61	10	Pacote de instrumentos, centro de mensagens
62	10	Controle de clima ECU
63	20	Tomada auxiliar - frontal
64	15	at� 2014: unidade de �udio, leitor de DVD
64	5	de 2014: M�dulo de Controle do Motor (ECM).
65	5	at� 2014: Sistema de c�meras surround de 2014: -
66	5	Tomada de diagn�stico
67	15	at� 2014: m�dulo de entretenimento do banco traseiro de 2014: -
68	10	at� 2014: tela sens�vel ao toque, m�dulo multim�dia, r�dio, telefone de 2014: -
69	-	-

Caixa superior do fus�vel do habit�culo

NUMERO	AMPERAGEM	Circuitos protegidos
1	15	Ecr� t�ctil, painel de controlo frontal integrado.
2	10	Amplificador de �udio.
3	-	-
4	10	Navega��o, sintonizador de televis�o.
5	15	Unidade de cabe�a de �udio.
6	15	Painel de entrada / sa�da de v�deo �udio.
7	-	-
8	-	-
9	-	-
10	-	-
11	-	-
12	-	-
13	-	-
14	-	-
15	15	Painel de controle integrado frontal e traseiro - Aquecimento e ventila��o.
16	20	Aquecedor de apoio a combust�o.
