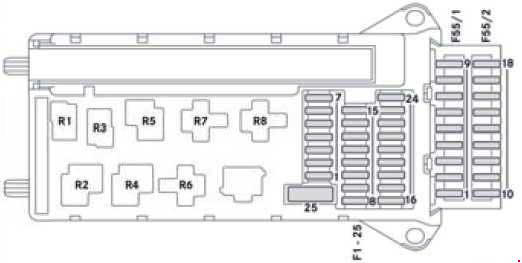

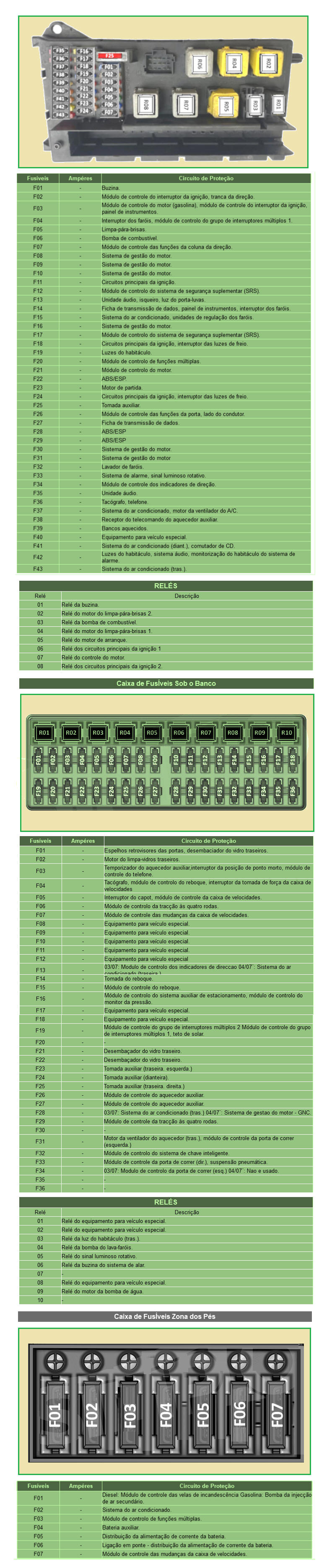

Caixa de fus�veis principal
O fus�vel F87 (30 A) para o conversor CC / CC est� sob o m�dulo de fus�vel e rel� SRB na caixa de fus�veis principal. Este fus�vel mudou apenas numa oficina qualificada. M�dulo de fus�veis e rel�s SRB
|
№ |
Consumidor | UMA |
| 1 | chifre |
15 |
| 2 | Fechadura de igni��o ESTL (fechadura de dire��o el�trica) |
25 |
| 3 | Terminal 30 Z, ve�culos com motor a gasolina / fechadura de igni��o / painel de instrumentos |
10 |
| 4 | Interruptor de luz / unidade de comando na consola central |
5 |
| 5 | Limpadores de p�ra-brisa |
30 |
| 6 |
Terminal da bomba de combust�vel 87 (5) 1 |
15 10 |
| 7 | MRM (m�dulo de tubo de revestimento) |
5 |
| 8 | Terminal 87 (2) |
20 |
| 9 |
Terminal 87 (1) Terminal 87 (3), ve�culos com motor a gasolina Terminal 87 (3), ve�culos com motor diesel |
25 20 25 |
| 10 | Terminal 87 (4) |
10 |
| 11 | Ve�culo Terminal 15 R |
15 |
| 12 | Unidade de controle de air bag |
10 |
| 13 | L�mpada de isqueiro / porta-luvas / r�dio / carro�aria do corpo carregando porta traseira / PND (dispositivo de navega��o pessoal) tomada de for�a |
15 |
| 14 | Conex�o de diagn�stico / interruptor de luz / painel de instrumentos / desativa��o de dispositivo de aviso reverso / prote��o antifurto com rastreamento de ve�culo |
5 |
| 15 | Comando do alcance dos far�is / aquecimento do habit�culo |
5 |
| 16 |
Terminal 87 (1) Terminal 87 (3)1 |
10 |
| 17 | Unidade de controle de air bag |
10 |
| 18 | Interruptor da luz do ve�culo / freio do terminal 15 |
7,5 |
| 19 | Ilumina��o interior |
7,5 |
| 20 | Interruptor da janela da porta do passageiro dianteiro / terminal 30/2 SAM (m�dulo de ativa��o e aquisi��o de sinal) |
25 |
| 21 | Unidade de controle do motor |
5 |
| 22 | Sistema de freio (ABS) |
5 |
| 23 |
Terminal do motor de arranque 87 (6) 1 |
20 10 |
| 24 | Motor a gas�leo, componentes do motor / comando, ve�culos com motor a g�s natural NGT2 |
10 |
| 25 | Tomada de 12 V (consola central) para vedante de pneus |
25 |
|
Bloco de fus�veis F55 /
1 |
||
| 1 | Unidade de controle da porta do motorista |
25 |
| 2 | Conex�o de diagn�stico |
10 |
| 3 | Sistema de freio (v�lvulas) |
25 |
| 4 | Sistema de freio (bomba de entrega) |
40 |
| 5 |
Motor do terminal 87 (2a)
M272, OM651 Motor do terminal 87 (2a) OM642, OM6513 |
7,5 |
| 6 |
Motor do terminal 87 (1a)
OM642 6 Motor
do terminal 87 (1a) OM651 6 Motor do terminal 87 (3a) M272, M271, OM651 |
10 7,5 7,5 |
| 7 | Sistema de limpeza dos far�is |
30 |
| 8 | Sistema de alarme anti-roubo (ATA) / balizador / farol com sirene | 15 |
| 9 | M�dulo de sinal de mudan�a adicional |
10 |
|
Bloco de fus�veis F55 /
2 |
||
| 10 |
R�dio 1 DIN R�dio 2 DIN |
15 20 |
| 11 | Telem�vel / tac�grafo / gravador adicional 4 / base de navega��o 6 |
7,5 |
| 12 | Ventilador dianteiro / ajuste do ventilador de aquecimento auxiliar 1 |
30 |
| 13 | Sistema de aquecimento auxiliar temporizador digital / receptor de r�dio / fenda DIN fia��o b�sica / FleetBoard / prote��o antifurto com rastreamento veicular |
7,5 |
| 14 | Aquecimento de Assento |
30 |
| 15 | Unidade de controle do sistema de freio |
5 |
| 16 | Aquecimento, aquecimento do compartimento traseiro / ar condicionado do compartimento frontal |
10 |
| 17 |
Ilumina��o de
conveni�ncia Detector de movimento Lumin�ria de leitura e compartimento de carga (ve�culos de correio) Ilumina��o do compartimento de carga |
10 7,5 10 7,5 |
| 18 | Sistema de climatiza��o do compartimento traseiro |
7,5 |
|
Rel�s |
||
| R1 | Rel� de buzina | |
| R2 | Limpador de Para-brisa Ajustando 1/2 rel� | |
| R3 |
Rel� da bomba de
combust�vel 5
Rel� de partida,
terminal 15 1
|
|
| R4 | Rel� de ligar / desligar dos limpadores de para-brisa | |
| R5 | Rel� de partida, terminal 50 | |
| R6 | Rel�, terminal 15 R (contato normalmente aberto) | |
| R7 | Rel� da unidade de comando do motor, terminal 87 | |
| R8 | Rel�, terminal 15 (rel� refor�ado) | |
2 - Tecnologia de G�s Natural.
3 - NAFTA
4 - somente na Am�rica Latina.
5 - N�o em ve�culos com c�digo MI6 / MH3 / XM0.
6 - Ve�culos com c�digo XM0.
