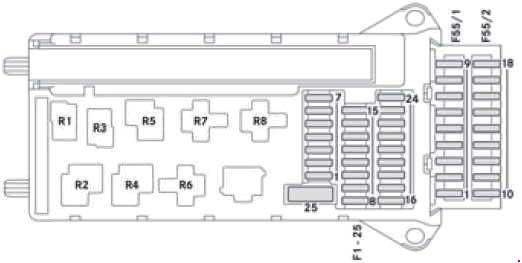

Caixa de fus�veis principal
|
№ |
Consumidor | UMA |
| 1 | chifre |
15 |
| 2 | Fechadura de igni��o ESTL (fechadura de dire��o el�trica) |
25 |
| 3 | Terminal 30 Z, ve�culos com motor a gasolina / fechadura de igni��o / painel de instrumentos |
10 |
| 4 | Interruptor de luz / unidade de comando na consola central |
5 |
| 5 | Limpadores de p�ra-brisa |
30 |
| 6 | Terminal da bomba de combust�vel 87 (5) 1 |
15 10 |
| 7 | MRM (m�dulo de tubo de revestimento) |
5 |
| 8 | Terminal 87 (2) |
20 |
| 9 |
Terminal 87 (1) Terminal 87 (3), ve�culos com motor a gasolina Terminal 87 (3), ve�culos com motor diesel |
25 20 25 |
| 10 | Terminal 87 (4) |
10 |
| 11 | Ve�culo Terminal 15 R |
15 |
| 12 | Unidade de controle de air bag |
10 |
| 13 | L�mpada de isqueiro / porta-luvas / r�dio / carro�aria do corpo carregando porta traseira / PND (dispositivo de navega��o pessoal) tomada de for�a |
15 |
| 14 | Conex�o de diagn�stico / interruptor de luz / painel de instrumentos / desativa��o de dispositivo de aviso reverso / prote��o antifurto com rastreamento de ve�culo |
5 |
| 15 | Comando do alcance dos far�is / aquecimento do habit�culo |
5 |
| 16 |
Terminal 87 (1) Terminal 87 (3)1 |
10 |
| 17 | Unidade de controle de air bag |
10 |
| 18 | Interruptor da luz do ve�culo / freio do terminal 15 |
7,5 |
| 19 | Ilumina��o interior |
7,5 |
| 20 | Interruptor da janela da porta do passageiro dianteiro / terminal 30/2 SAM (m�dulo de ativa��o e aquisi��o de sinal) |
25 |
| 21 | Unidade de controle do motor |
5 |
| 22 | Sistema de freio (ABS) |
5 |
| 23 | Terminal do motor de arranque 87 (6) 1 |
20 10 |
| 24 | Motor a gas�leo, componentes do motor / comando, ve�culos com motor a g�s natural NGT2 |
10 |
| 25 | Tomada de 12 V (consola central) para vedante de pneus |
25 |
|
Bloco de fus�veis F55 /
1 |
||
| 1 | Unidade de controle da porta do motorista |
25 |
| 2 | Conex�o de diagn�stico |
10 |
| 3 | Sistema de freio (v�lvulas) |
25 |
| 4 | Sistema de freio (bomba de entrega) |
40 |
| 5 |
Motor do terminal 87 (2a)
M272, OM651 Motor do terminal 87 (2a) OM642, OM6513 |
7,5 |
| 6 |
Motor do terminal 87 (1a)
OM642 6 Motor
do terminal 87 (1a) OM651 6 Motor do terminal 87 (3a) M272, M271, OM651 |
10 7,5 7,5 |
| 7 | Sistema de limpeza dos far�is |
30 |
| 8 | Sistema de alarme anti-roubo (ATA) / balizador / farol com sirene | 15 |
| 9 | M�dulo de sinal de mudan�a adicional |
10 |
|
Bloco de fus�veis F55 /
2 |
||
| 10 |
R�dio 1 DIN R�dio 2 DIN |
15 20 |
| 11 | Telem�vel / tac�grafo / gravador adicional 4 / base de navega��o 6 |
7,5 |
| 12 | Ventilador dianteiro / ajuste do ventilador de aquecimento auxiliar 1 |
30 |
| 13 | Sistema de aquecimento auxiliar temporizador digital / receptor de r�dio / fenda DIN fia��o b�sica / FleetBoard / prote��o antifurto com rastreamento veicular |
7,5 |
| 14 | Aquecimento de Assento |
30 |
| 15 | Unidade de controle do sistema de freio |
5 |
| 16 | Aquecimento, aquecimento do compartimento traseiro / ar condicionado do compartimento frontal |
10 |
| 17 |
Ilumina��o de
conveni�ncia Detector de movimento Lumin�ria de leitura e compartimento de carga (ve�culos de correio) Ilumina��o do compartimento de carga |
10 7,5 10 7,5 |
| 18 | Sistema de climatiza��o do compartimento traseiro |
7,5 |
|
Rel�s |
||
| R1 | Rel� de buzina | |
| R2 | Limpador de Para-brisa Ajustando 1/2 rel� | |
| R3 |
Rel� da bomba de
combust�vel 5
Rel� de partida,
terminal 15 1
|
|
| R4 | Rel� de ligar / desligar dos limpadores de para-brisa | |
| R5 | Rel� de partida, terminal 50 | |
| R6 | Rel�, terminal 15 R (contato normalmente aberto) | |
| R7 | Rel� da unidade de comando do motor, terminal 87 | |
| R8 | Rel�, terminal 15 (rel� refor�ado) | |
2 - Tecnologia de G�s Natural.
3 - NAFTA
4 - somente na Am�rica Latina.
5 - N�o em ve�culos com c�digo MI6 / MH3 / XM0.
6 - Ve�culos com c�digo XM0.
|
№ |
Consumidor | UMA |
| 1 |
Preglow relay Bomba de ar secund�ria para ve�culos com motor a gasolina |
80 40 |
| 2 |
Refrigera��o do sistema de
ar condicionado - cabina sem divis�ria e sem sistema de ar
condicionado do compartimento traseiro Ventilador de refrigera��o do sistema de ar condicionado - cabina com divis�ria e refor�ada sem sistema de ar condicionado do compartimento traseiro Sistema de ar condicionado ventilador - cabina / aspira��o el�ctrica Rel� de partida, terminal 15 6 Rel� de partida sem suporte 6 |
60 40 40 25 25 |
| 3 | SAM (m�dulo de ativa��o e aquisi��o de sinal) / SRB (m�dulo de rel� e fus�vel) | 80 |
| 4 |
Bateria auxiliar /
retardador sistema de ar condicionado do compartimento traseiro |
150 80 |
| 5 |
Caixas de pr�-fus�veis do
terminal 30, SAM (m�dulo de ativa��o e aquisi��o de sinal) / SRB
(m�dulo de fus�veis e rel�s) Terminal 30 entrada de refor�o de aquecimento el�trico (PTC) 6 |
Ponte150 |
| 6 |
Ponto de liga��o na base
do banco Caixa pr�-fus�vel na base do banco 6 |
Ponte ponte |
| 7 |
Sistema de ar condicionado
do compartimento traseiro Booster de aquecimento el�trico PTC |
80 150 |
|
№ |
Consumidor | UMA |
| 1 | N�o atribu�do |
- |
| 2 | SAM (m�dulo de ativa��o e aquisi��o de sinal) / SRB (m�dulo de rel� e fus�vel) |
80 |
| 3 | N�o atribu�do |
- |
| 4 | Entrada de bateria auxiliar |
150 |
| 5 | Ponto de conex�o na base do banco Caixa pr�-fus�vel na base do assento | Ponte |
| 6 | SAM (m�dulo de ativa��o e aquisi��o de sinal) / SRB (m�dulo de fus�vel e rel�), caixa de fus�veis do terminal 30 |
150 |
| 7 | Entrada de bateria adicional Conex�o para fus�vel de tomada em ve�culos com bateria adicional | Ponte |
| 8 | Retardador em combina��o com rel� de corte de bateria |
100 |
| 9 | Bateria adicional |
150 |
| 10 | Bomba hidr�ulica para limpa-neves Loading tailgate Tipper |
250 |
|
№ |
Consumidor | UMA |
| 11 | Entrada da bateria do terminal 30 de partida | Ponte |
| 12 | N�o atribu�do |
- |
| 13 |
Sistema de aquecimento de ar condicionado com compartimento traseiro (PTC) |
150 80 |
| 14 |
Ar condicionado sistema
coolingfan - cabina sem parti��o e sem sistema de ar
condicionado traseiro-compartimento com ar-condicionado sistema de arrefecimento do ventilador - t�xi com parti��o e refor�adas, sem sistema de ar condicionado traseiro-compartimento com ar-condicionado sistema de arrefecimento do ventilador - cabina designa��o do modelo de ve�culo aberto Ventilador de suc��o el�trica |
60 40 40 70 |
| 15 | N�o atribu�do |
|
| 16 |
Retardador n�o em
combina��o com rel� de corte da bateria Rel� de corte da bateria |
100 150 |
| 17 | N�o atribu�do |
- |
| 18 | Alternador |
300 |
Caixa de fus�veis sob o banco dianteiro esquerdo
Para abrir: desloque o banco da frente para a posi��o mais alta.
Pressione as duas molas de travamento: para baixo e remova a tampa.
Para fechar: coloque a borda inferior da tampa e dobre para cima. A tampa deve se envolver.
|
№ |
Consumidor | UMA |
|
Bloco de fus�veis F55 /
3 |
||
| 1 | Ajuste do espelho / desemba�ador do vidro traseiro |
5 |
| 2 | Limpador da janela traseira |
30 |
| 3 | Aquecimento auxiliar, temporizador digital / c�mera de vis�o traseira / chave de porta neutra, aux�lio de partida e acionamento por volante / motor runon / fenda DIN fia��o b�sica (teto) / FleetBoard / prote��o anti-roubo com rastreamento de ve�culo / ilumina��o de emerg�ncia no compartimento traseiro | 5 |
| 4 | Regula��o da velocidade de trabalho do tac�grafo / ADR / tomada de for�a / AAG (unidade de controlo do reboque) |
7,5 |
| 5 |
ECO Start / unidade de
controle EGS (controle eletr�nico da caixa de c�mbio) |
5 10 |
| 6 |
Unidade de controle de
tra��o nas quatro rodas Bomba de �leo auxiliar |
5 10 |
| 7 | ESM (m�dulo seletor eletr�nico) |
10 |
| 8 | Porta traseira / ve�culo basculante PARKTRONIC 6 |
10 |
| 9 | Ar condicionado do compartimento traseiro, embreagem do compressor, dispositivo de aviso reverso desengat�vel |
7,5 |
|
Bloco de fus�veis F55 /
4 |
||
| 10 | Terminal 30, fabricante do corpo / equipamento |
25 |
| 11 | Terminal 15, fabricante do corpo / equipamento |
15 |
| 12 | D +, fabricante do corpo / equipamento |
10 |
| 13 |
Bomba de Combust�vel FSCM
(Fuel Sensing Control Module) Rel� da bomba de combust�vel 1,3 |
20 15 |
| 14 | Tomada de reboque |
20 |
| 15 | Unidade de reconhecimento de reboques |
25 |
| 16 | Monitor de press�o dos pneus PARKTRONIC 7 |
7,5 |
| 17 | M�dulo especial program�vel (PSM) |
25 |
| 18 | M�dulo especial program�vel (PSM) |
25 |
|
Bloco de fus�veis F55 /
5 |
||
|
19 |
Painel de controle a�reo
sem ATA (Sistema de alarme antirroubo) e sem sensor de chuva Painel de controle a�reo com ATA (Sistema de alarme antifurto) Painel de controle a�reo com sensor de chuva |
5 25 25 |
| 20 | L�mpada da chapa de matr�cula (ve�culos de courier) / l�mpada perimetral 3 / ilumina��o de identifica��o 3 |
7,5 |
| 21 |
Terminal 30, corpo
el�trico (ve�culos de courier) Desembaciador do vidro traseiro sem ATA (Sistema de alarme anti-roubo) Desembaciador do vidro traseiro com ATA (Sistema de alarme anti-roubo) |
15 30 15 |
| 22 |
Desembaciador do vidro
traseiro 2 tomada do ve�culo (ve�culos de correio) |
15 20 |
| 23 |
Soquete traseiro esquerdo
de 12 V, compartimento de carga / traseira Sistema el�trico: corpo sem MB |
15 10 |
| 24 | Tomada de 12 V sob a base do banco do condutor |
15 |
| 25 | Soquete traseiro direito de 12 V, compartimento de carga / traseira |
15 |
| 26 | Aquecimento auxiliar de �gua quente |
25 |
| 27 |
Aquecedor de aquecimento
el�trico (PTC) Aquecedor de ar quente auxiliar |
25 20 |
|
Bloco de fus�veis F55 /
6 |
||
| 28 | Rel� de partida SRB (m�dulo de fus�vel e rel�) 3 - 6 Starter para suporte de alimenta��o el�trica usando a bateria adicional |
25 |
| 29 |
Terminal 87 (7), sistema
de g�s, ve�culos com motor a g�s natural (NGT) 2 unidade
de comando SCR 8 , ve�culos com p�s-tratamento de gases de escape 3 Terminal 30, tra��o integral, unidade de comando |
7,5 10 30 |
| 30 |
Ventilador do trocador de
calor auxiliar Servo- freio 3 |
15 30 |
| 31 |
Ventilador de aquecimento
do compartimento traseiro Assist�ncia de fechamento da porta deslizante, esquerda Porta deslizante el�trica, esquerda |
30 15 30 |
| 32 |
SCR 8 relay
supply, ve�culos com p�s-tratamento de gases de escape KEYLESS ENTRY |
5 10 |
| 33 |
Porta deslizante el�trica,
direita Assist�ncia de fechamento da porta deslizante, unidade de controle direita ENR (controle de n�vel) Suspens�o a ar do compressor |
30 15 30 30 |
| 34 |
SCR 8 aquecedor
3 DEF (Diesel Exhaust Fluid) reservat�rio de abastecimento,
ve�culos com p�s-tratamento de gases de escape, 6
cilindros.diesel 9,3 SCR 8 aquecedor 1 DEF � , ve�culos com diesel de p�s-tratamento de gases de escape 10 |
15 20 |
| 35 |
SCR 8 aquecedor
2 mangueira, ve�culos com p�s-tratamento de gases de escape, 6
cilindros. diesel 9,3 SCR 8 aquecedor 2 DEF, ve�culos com g�s residual de p�s-tratamento 10 |
15 25 |
| 36 |
SCR 8 aquecedor
1 bomba de abastecimento, ve�culos com p�s-tratamento dos gases
de escape, 6 cilindros. diesel 9,3 SCR 8 controle do aquecedor 3 DEF, ve�culos com g�s residual de p�s-tratamento 10 |
10 15 |
|
Bloco de fus�veis F55 /
7 |
||
| 37 |
ASSIST�NCIA � PREVEN��O DE
COLIS�O / FCW (Alerta de colis�o dianteira) Assist�ncia ao ponto cego / BSM (Monitor de ponto cego) |
5 5 |
| 38 |
C�mera multifuncional com
Highbeam Assist Com um aviso ao sair de uma pista |
10 10 |
| 39 |
Sistema eletrico do corpo (veiculos de correio) Sistema de ar condicionado do compartimento traseiro Ventilador de teto Siren |
7,5 7,5 15 15 |
| 40 | Corrente de carga da bateria auxiliar 11 |
15 |
| 41 | Tens�o auxiliar de refer�ncia de bateria SAM (m�dulo de ativa��o e acionamento de sinal) 11 |
7,5 |
| 42 | Sistema de climatiza��o do compartimento traseiro |
30 |
| 43 | Degrau el�ctrico / porta de correr, direita |
10 |
| 44 | Passo el�trico / porta de correr, esquerda |
10 |
| 45 | Passo el�ctrico, sistema de controlo e campainha de aviso | 5 |
2 - Tecnologia de G�s Natural.
3 - NAFTA
6 - Ve�culos com c�digo XM0.
7 - Ve�culo pr�-facelift.
8 - Redu��o Catal�tica Seletiva.
9 - Ve�culos com c�digo MH3.
10 - N�o para ve�culos com c�digo MH3.
11 - Ve�culos com bateria auxiliar.
Rel�s na base do banco dianteiro esquerdo
|
№ |
Rel�s | Descri��o |
| R1 | K6 | Rel� de partida, volante � direita 6 |
| R2 | K41 | Rel� de al�vio de carga, terminal 15 |
| R3 | K41 / 5 | Rel� de partida, terminal 15 |
| R4 |
K64 K110 |
Rel� de inje��o secund�ria
de ar / bomba de ar secund�rio Rel� SCR 8 , ve�culos com p�s-tratamento de gases de escape |
| R5 | K27 | Rel� da bomba de combustivel |
| R6 | K23 / 1 | Rel� do ventilador, frente, ajuste do ventilador 1 |
| R7 | K41 / 2 | Rel� de al�vio de carga, terminal 15 R |
| R8 |
K6 / 1 K6 |
Rel� de arranque, bateria
adicional Rel� de arranque, condu��o do lado esquerdo 6 |
| R9 | K13 / 5 | Rel� do desembaciador do vidro traseiro 1 |
| R10 |
K13 / 6 K51 / 15 |
Rel� do desembaciador do
vidro traseiro 2 com ATA (Sistema de alarme anti-roubo) Rel� do limpa-neve, far�is de m�dios, esquerda |
| R11 |
K117 / 3 K51 / 16 |
Rel� de passo el�trico 1,
esquerda rel� de arado de neve, far�is de m�dios, direito |
| R12 |
K117 / 4 K51 / 17 |
Rel� de passo el�trico 2,
esquerda rel� de limpa-neves, far�is de luz de estrada, esquerda |
| R13 |
K41 / 3 K51 / 18 |
Rel� de al�vio de carga,
terminal 15 (2) Rel� de limpa-neves, far�is de luz, direito |
| R14 | K13 / 7 | Rel� de aquecimento do p�ra-brisa 1 |
| R15 | K88 | Rel� fabricante do corpo, terminal 15 |
| R16 | K88 / 1 | Rel� fabricante do corpo, terminal 61 (D +) |
| R17 | K95 K93 | Carregamento do rel� de fia��o b�sico da porta traseira Rel� de ilumina��o de conforto |
| R18 | K2 | Rel� do sistema de limpeza dos far�is |
| R19 | K51 / 10 | Farol com rel� de sirene |
| R20 | K39 / 3 | Rel� ATA (sistema de alarme anti-roubo), buzina |
| R21 | K108 K116 K23 / 2 | Rel� de ilumina��o de per�metro / identifica��o 3 Rel� da l�mpada da placa de matr�cula (ve�culos de transporte) Rel� do ventilador, aquecimento auxiliar de ar quente, ajuste do soprador 1 |
| R22 | K23 / 3 | Rel� do ventilador, aquecimento auxiliar de ar quente, ajuste do ventilador 2 |
| R23 |
K39 / 1 K124 / 1 |
Rel� de sirene Terminal 61 (D +) rel�, prote��o anti-roubo com rastreamento de ve�culo |
| R24 | K117 / 1 | Rel� de passo el�trico 1, direito |
| R25 | K117 / 2 | Rel� de passo el�trico 2, direita |
| R26 |
K121 K124 |
Dispositivo de aviso
reverso do rel� Prote��o anti-roubo com rel� de rastreamento de ve�culos |
6 - Ve�culos com c�digo XM0.
8 - Redu��o Catal�tica Seletiva.
Outros rel�s
|
№ |
Rel�s | Descri��o |
| - | K57 | Rel� de corte da bateria, ve�culo com tra��o no lado esquerdo |
| - | K57 / 4 | Rel� de corte da bateria, ve�culo com transmiss�o pela direita |
| - | K9 | Rel� do sistema de ar condicionado, ventilador auxiliar (duo) |
| - | K9 / 2 | Rel� do sistema de ar condicionado, ventilador auxiliar (mono) |
| - | K9 / 5 | Rel� de ar condicionado do compartimento traseiro, ventilador auxiliar |
| - | K120 | Rel� de bateria auxiliar 11 |
