Diagrama de Injeção Eletrônica

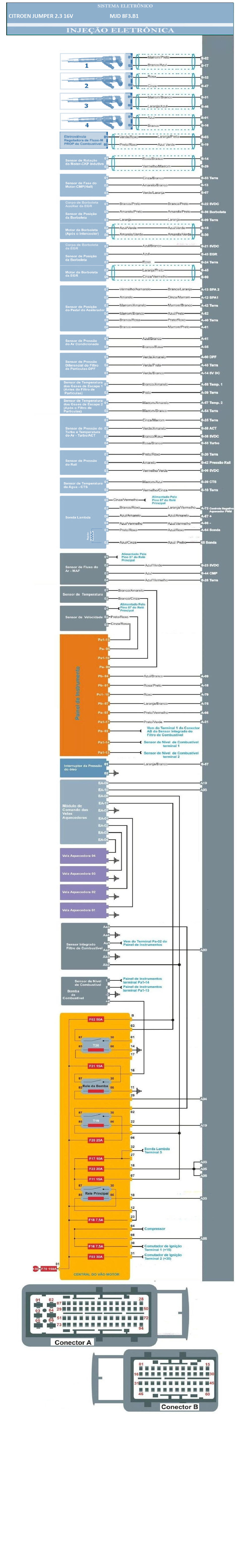

Esquema Elétrico

Códigos de Falhas

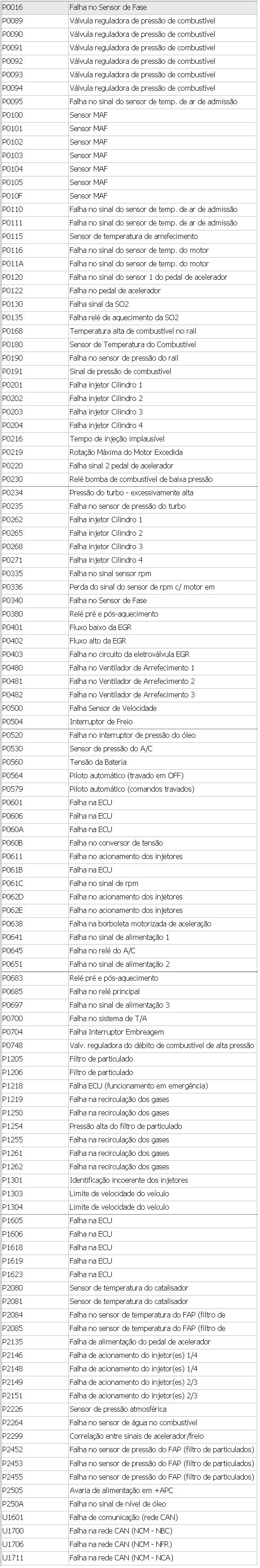

Lista de Códigos de Falhas

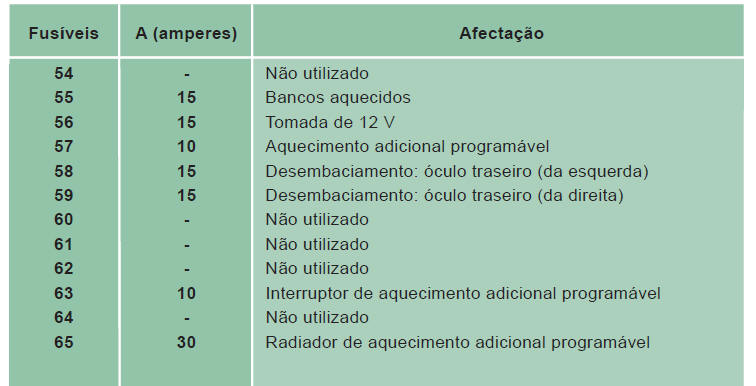

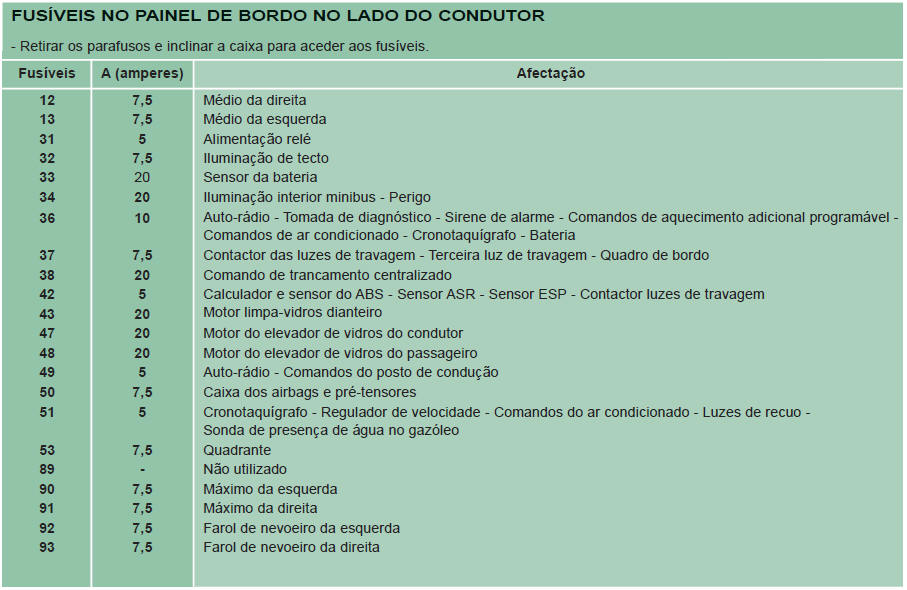

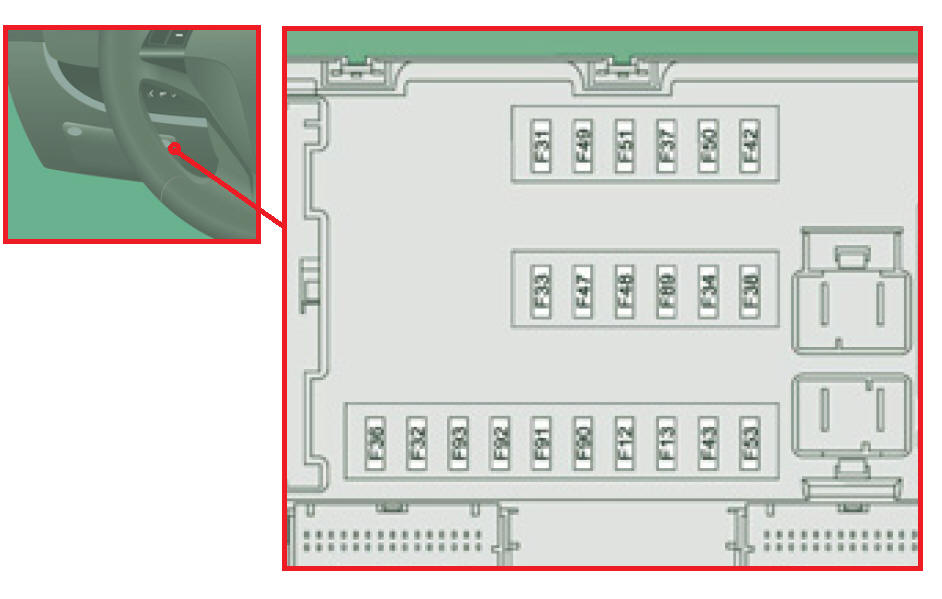

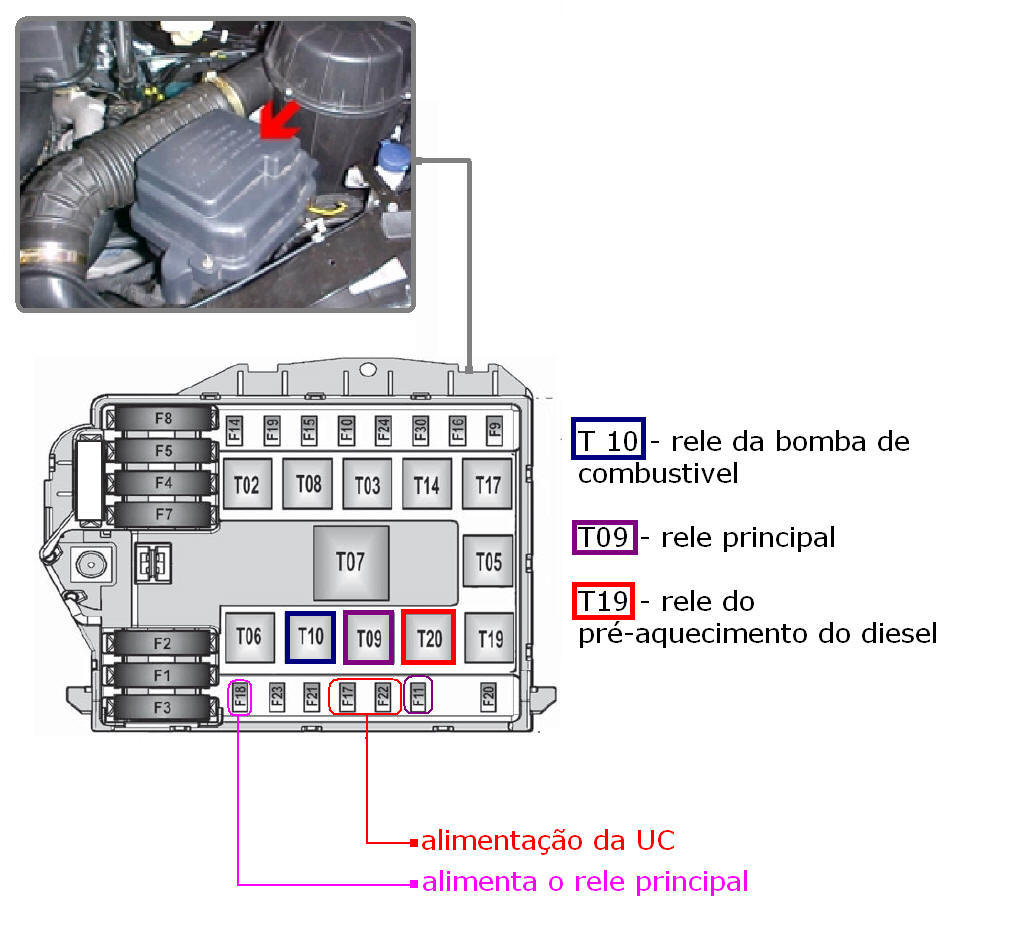

Fusíveis e Relés

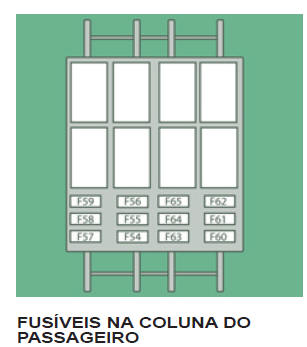

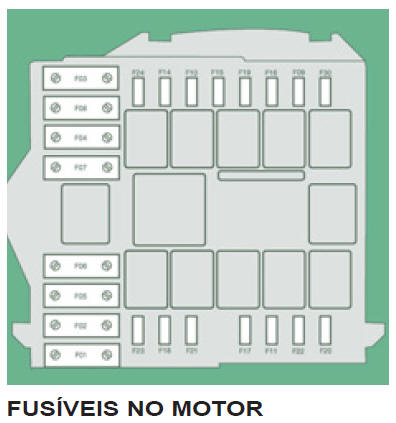

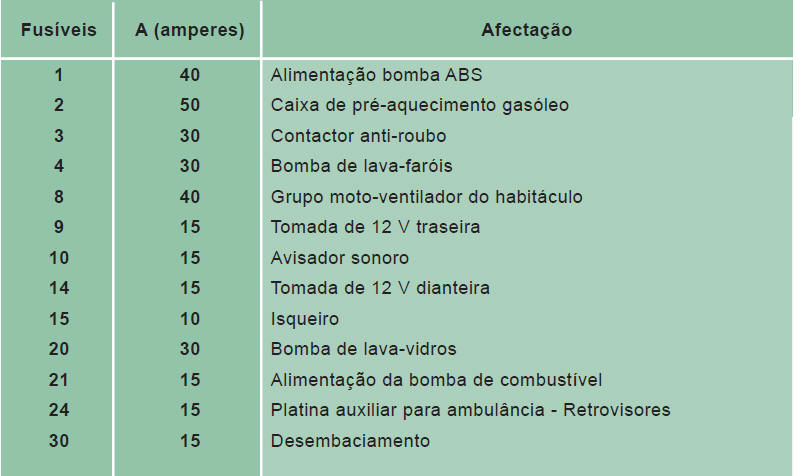

Fusíveis 1

Fusíveis 2

Fusíveis 3

Fusíveis 4

Fusíveis 5

Fusíveis 6

Fusíveis 7

Teste: Linha de Baixa Pressão

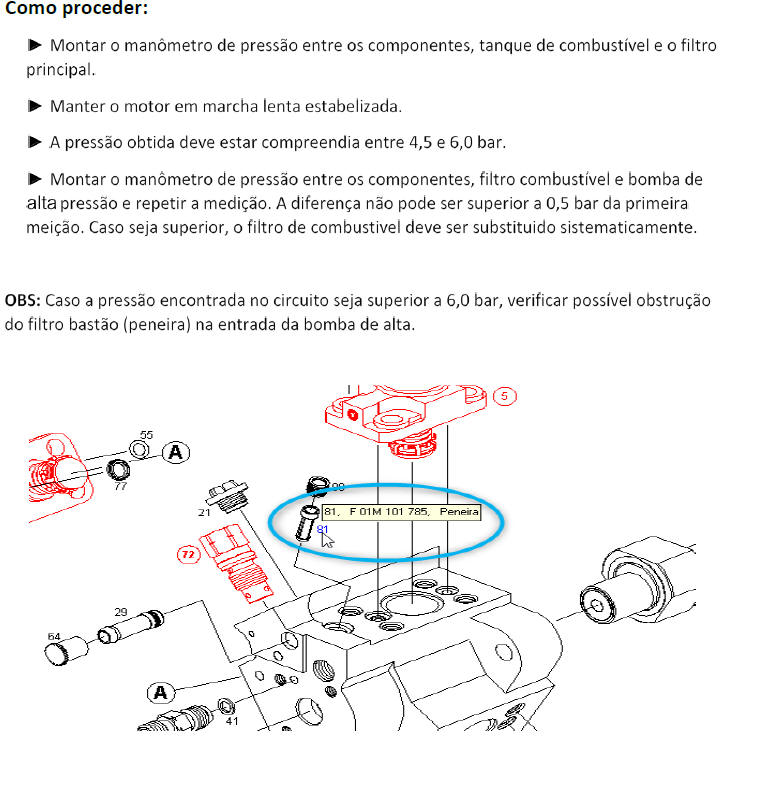

Procedimento de Teste

Sincronismo da Correia Dentada

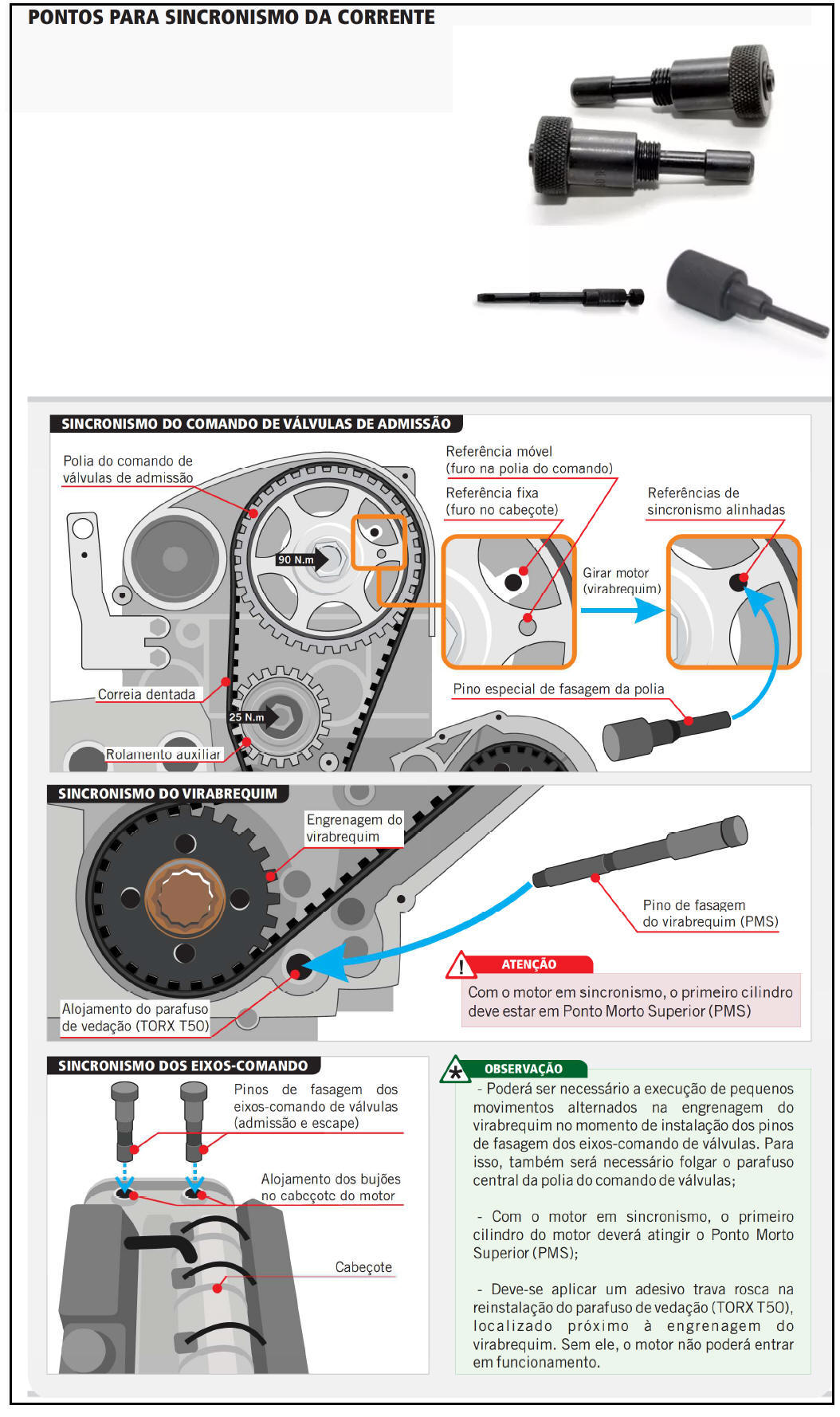

Sincronismo

Torque do Cabeçote

Torque Cabeçote

Torques e Apertos - Motor

Torques Gerais do Motor
