C�digo

01

02

03

04

05

06

07

08

09

10

11

12

14

15

16

17

23

24

25

26

28

29

30

34

36

37

41

46

55

56

60

61

62

63

64

65

66

67

68

69

Ajustamento

8-Remova o JUMP.

Marcha Lenta

Testando

1-Acesse ao Multi-plug da Bomba de Combust�vel, de partida no motor e desconecte o Multi-plug da Bomba de Combust�vel, deixe o motor morrer reconecte o Multi-plug.

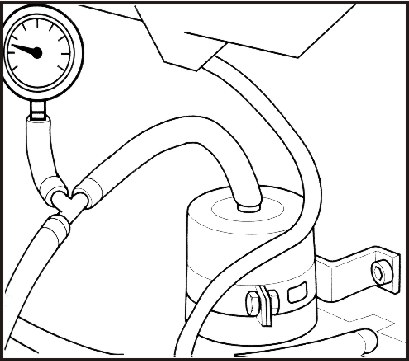

2 - Igni��o desligada, conecte um MANOMETRO na linha de combust�vel na uni�o com o filtro de combust�vel.

3 - De partida no motor, deixe funcionar em marcha lenta e compare com os dados da tabela abaixo.

4 - Desconecte o v�cuo do regulador de Press�o e compare com os dados da tabela abaixo

5 - Igni��o desligada, reconecte o v�cuo e fa�a um JUMP no conector ALDL nos terminais F/P e GND, igni��o ligada deixe a bomba funcionar p�r 10 segundos, igni��o desligada, remova o JUMP, ap�s 5 minutos cheque a Press�o.

Testando

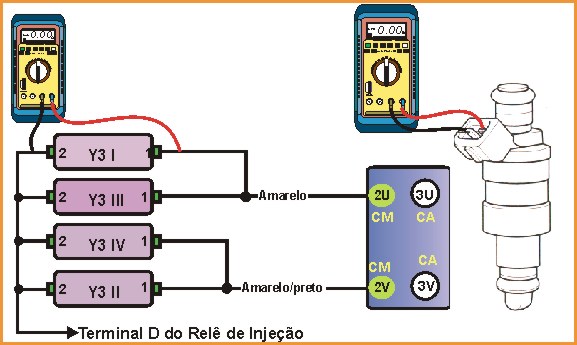

1- Igni��o desligada desconecte o Multi-plug da V�lvula Injetora e com um MULTITESTE AUTOMOTIVO no modo Omhimetro checar a resist�ncia nos terminais das V�lvulas Injetoras que devera ser de 12 a 16W .

2 - Igni��o desligada, desconecte o Multi-plug da V�lvula Injetora, igni��o ligada e MULTITESTE AUTOMOTIVO no modo Volt�metro checar a Voltagem nos fios branco/laranja e terra que dever� ter a voltagem da bateria.

3 - Igni��o desligada desconecte o Multi-plug da V�lvula Injetora conecte uma PONTA DE PROVA nos terminais da V�lvulas injetoras que devera piscar com o motor em funcionamento.

Testando

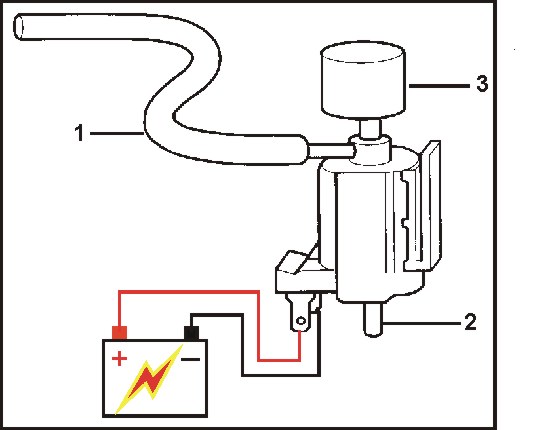

1- Igni��o desligada desconecte o multi-plug do Solen�ide e a mangueira de V�cuo e conecte voltagem da bateria nos terminais do solen�ide e com um MULTITESTE AUTOMOTIVO no modo Volt�metro checar a Voltagem nos terminais 1 e 2, 1 e 3 do Solen�ide que devera funcionar.

Testando

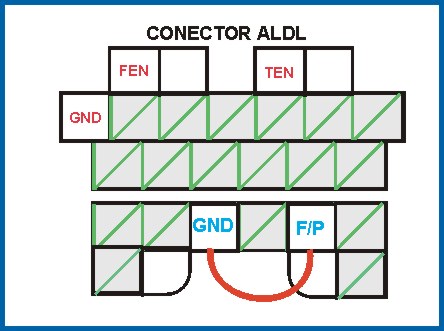

1- Igni��o desligada e fa�a um JUMP no conector ALDL nos terminais F/P e GND, igni��o ligada a Bomba deve funcionar, se a Bomba n�o Funcionar checar os Rel�s.

2 - Igni��o desligada, desconecte o Multi-plug da bomba, igni��o ligada checar se a voltagem da bateria nos terminais B/P e B  se n�o houver voltagem checar FIOS.

Testando

1- Igni��o desligada desconecte o Multi-plug do Interruptor da Posi��o da Borboleta TP ensira uma lamina de 0,1mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia entre os terminais comparar com a tabela abaixo.

2- Igni��o desligada desconecte o Multi-plug do Interruptor da Posi��o da Borboleta TP ensira uma lamina de 1,0mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia entre os terminais comparar com a tabela abaixo.

3 - Com a Borboleta totalmente aberta um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia nos terminais checar a tabela abaixo.

Testando

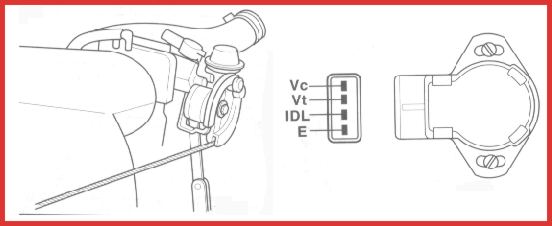

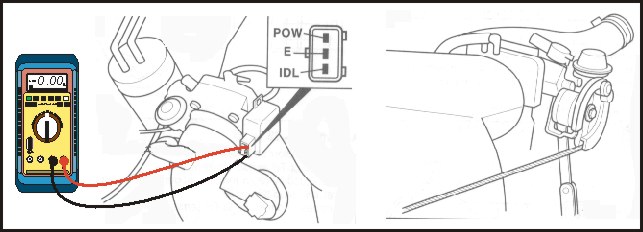

1- Igni��o desligada desconecte o Multi-plug do Interruptor da Posi��o da Borboleta TP ensira uma lamina de 0,4mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia entre os terminais IDL e E feche o parafuso do Interruptor gire o interruptor p�r 30� a resist�ncia devera ser zero.

2- Igni��o desligada desconecte o Multi-plug do Interruptor da Posi��o da Borboleta TP ensira uma lamina de 0,7mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia entre os terminais que devera ser infinita

Testando

Ajustando

1 - Igni��o desligada, desconecte o Multi-plug, insira uma lamina de 0,25mm de calibragem no parafuso de calibragem e com MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia entre os terminais IDL e E feche o parafuso do Interruptor gire o interruptor p�r 30� a resist�ncia devera ser zero.

2 - Insira uma lamina de Calibragem de 0,4mm no parafuso de calibragem e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia que deve ser infinita

Testando

2- Igni��o desligada desconecte o Multi-plug do Interruptor da Posi��o da Borboleta TP ensira uma lamina de 0,6mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia entre os terminais comparar com a tabela abaixo.

Testando

1 - Igni��o desligada desconecte o Multi-plug do Sensor VAF fa�a o FLAP operar caso o FLAP esteja emperrado ou duro limpar as crostas e sujeiras com Solvente.

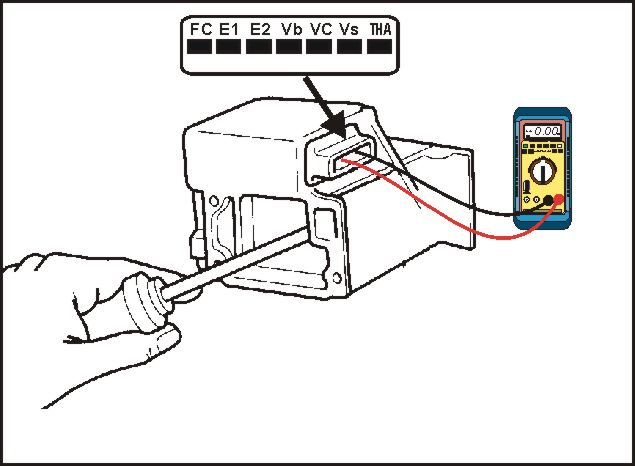

2 - Igni��o desligada desconecte o Multi-plug do Sensor VAF e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia nos terminais opere o FLAP e cheque a resist�ncia e compare com a tabela abaixo.

Testando

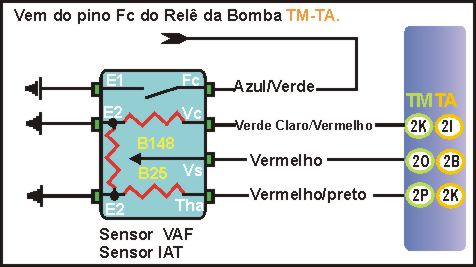

1 - Igni��o desligada desconecte o Multi-plug do Sensor VAF e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia nos terminais e terra confira com a tabela abaixo.

Testando

1 - Igni��o desligada desconecte o Multi-plug do Sensor VAF e com um MULTITESTE DIGITAL no modo Volt�metro checar a Voltagem nos terminais e terra confira com a tabela abaixo.

Testando

1 - Igni��o desligada desconecte o Multi-plug do Sensor IAT e com um MULTITESTE DIGITAL no modo Ohm�metro checar a Resist�ncia nos terminais e terra confira com a tabela abaixo.

Testando

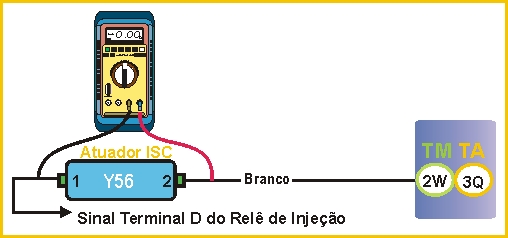

1 - Igni��o desligada desconecte o Multi-plug do Sensor ISC e com um MULTITESTE DIGITAL no modo Ohm�metro checar a Resist�ncia nos terminais e terra confira com a tabela abaixo.

Testando

Testando

1 - Igni��o desligada desconecte o Multi-plug da Bobina de Igni��o e com um MULTITESTE DIGITAL no modo Volt�metro checar a Voltagem nos terminal 2 fio Azul e terra que dever� ter a Voltagem da Bateria.

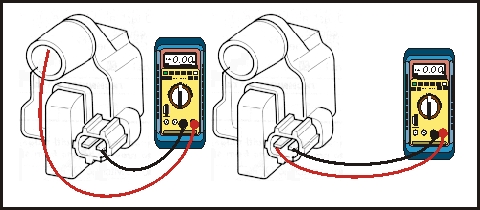

2 - Igni��o desligada desconecte o Multi-plug da Bobina de Igni��o e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia Prim�ria que dever� ser de 0,8 a 1,0W .

3 - Igni��o desligada desconecte o Multi-plug da Bobina de Igni��o e desconecte o cabo de alta tens�o com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia Secund�ria que dever� ser de 10000 a 16000W .

Testando

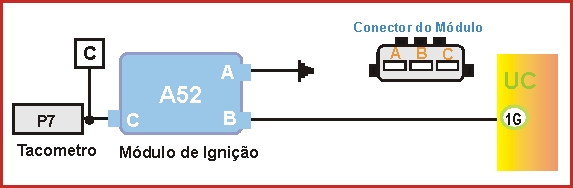

1 - Igni��o desligada desconecte o Multi-plug do M�dulo de Igni��o e com um MULTITESTE DIGITAL no modo Ohm�metro checar a Resist�ncia no terminal B e terra deve Ter ZeroW

2 - Igni��o desligada, n�o desconecte o Multi-plug, e tenha acesso ao Multi-plug do M�dulo de Igni��o, de partida no motor, e com uma PONTA DE PROVA nos terminais B & C o LED dever� piscar.

3 - Igni��o desligada, desconecte o Multi-plug, do M�dulo de Igni��o, de partida no motor, e com uma PONTA DE PROVA nos terminais B & C o LED dever� piscar se n�o piscar checar fio do Sensor de Rota��o.

Testando

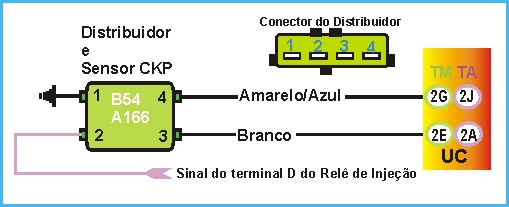

1 - Igni��o desligada desconecte o Multi-plug do Sensor CKP e com um MULTITESTE DIGITAL no modo Ohm�metro checar a Resist�ncia no terminal 1 Fio Preto/Verde e terra deve Ter ZeroW

2 - Igni��o desligada desconecte o Multi-plug do Sensor CKP e com um MULTITESTE DIGITAL no modo Volt�metro checar a Voltagem nos terminal 2 fio Branco/Vermelho e terra que dever� ter a Voltagem da Bateria se a Voltagem n�o for a especificada checar fios e Rel�s.

3 - Igni��o desligada, n�o desconecte o Multi-plug, do Sensor CKP, de partida no motor, e com um MULTITESTE DIGITAL no modo Volt�metro checar a Voltagem no terminal 3 fio branco e terra que deve ser de 1,5 V aproximadamente.

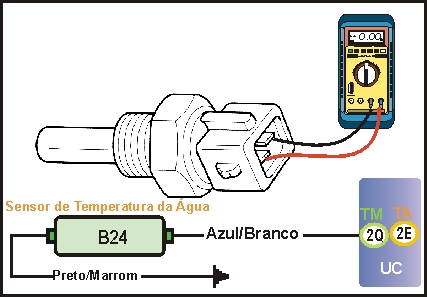

Testando

1 - Igni��o Desligada desconecte o Multi-plug do Sensor ECT, alivie a press�o residual do sistema de refrigera��o, remova o Sensor ECT, e imirja o Sensor num liquido com temperatura especificada e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia nos terminais e conferir com a tabela abaixo.

Testando

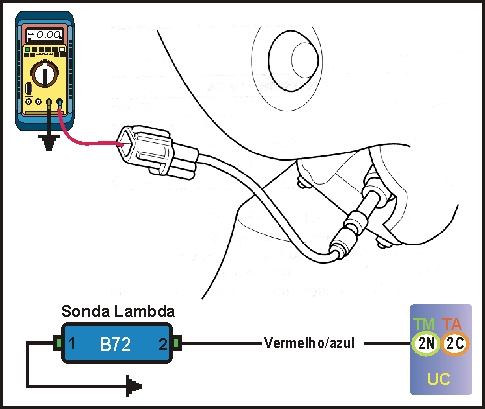

1 - Igni��o desligada, fa�a o motor chegar a temperatura normal de opera��o, desconecte o Multi-plug do Sensor O2S e de partida no motor deixe funcionar a 3000rpm depois em marcha lenta com um MULTITESTE DIGITAL no modo Volt�metro checar a Voltagem no terminal do Sensor e terra e checar com a tabela abaixo.

Testando

1 - Igni��o desligada, desconecte o Multi-plug da V�lvula de Canister EVAP, checar se n�o a vazamento de ar nas portas e conecte voltagem da bateria nos terminais da V�lvula de Canister checar o funcionamento do ar nas portas.

Testando

1 - Igni��o desligada, remova o rel�, checar a resist�ncia nos terminais do rel�s, conecte suprimento de Voltagem e com um MULTITESTE DIGITAL checar a resist�ncia nos terminais do Rel� e confira com a tabela abaixo.

Testando

1 - Igni��o ligada o Rel� dever� Operar se o Rel� n�o operar checar os Fuziveis, Igni��o desligada remova o rel� e com um MULTITESTE DIGITAL no modo Volt�metro checar a voltagem dos terminais do Rel� agora com a igni��o ligada repetir o mesmo teste conferir com a tabela abaixo

Testando

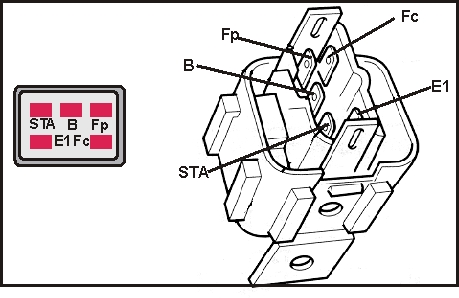

1 - Igni��o desligada, Remova o Rel� da Bomba de Combust�vel e com MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia nos terminais do Rel� e confira com a tabela abaixo

Testando

1 - Igni��o desligada, remova o rel�, checar a resist�ncia nos terminais do rel�s, conecte suprimento de Voltagem e com um MULTITESTE DIGITAL checar a resist�ncia nos terminais do Rel� e confira com a tabela abaixo.

Testando

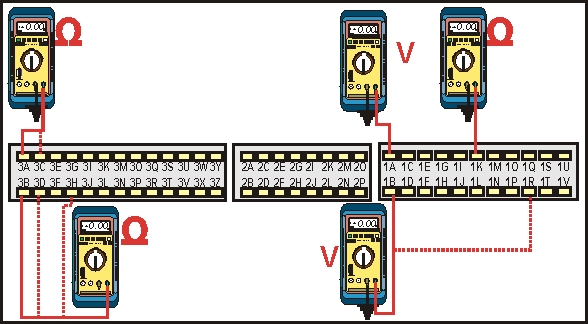

1 - Igni��o desligada desconecte o Multi-plug da UC com um MULTITESTE DIGITAL no modo Volt�metro checar a Voltagem nos terminais e terra repetir o teste com a Igni��o Ligada e tamb�m com o motor em funcionamento caso n�o confira com a tabela abaixo checar os fios e Rel�s

Testando

Testando

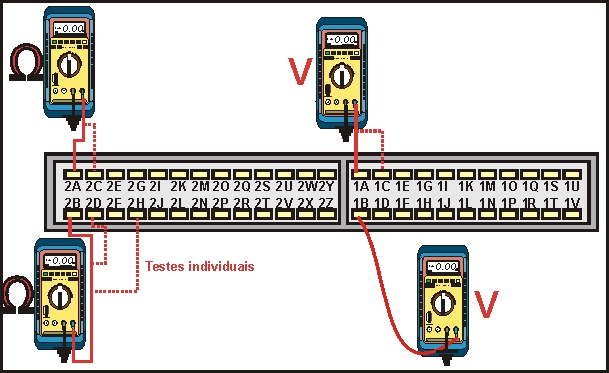

1 - Igni��o Desligada, desconecte o Multi-plug da UC e com um MULTITESTE DIGITAL no modo Ohm�metro checar a resist�ncia nos terminais do Rel�s e comparar com a tabela abaixo

Testando

1 - Igni��o desligada, n�o desconecte o Multi-plug acesse os terminais da UC e com um MULTITESTE DIGITAL no modo Volt�metro, desconecte o cabo do veloc�metro e gire o cabo do Veloc�metro e cheque a voltagem no terminal 1M & terra que dever� ser de 0 a 7 V Flutuando.

Testando

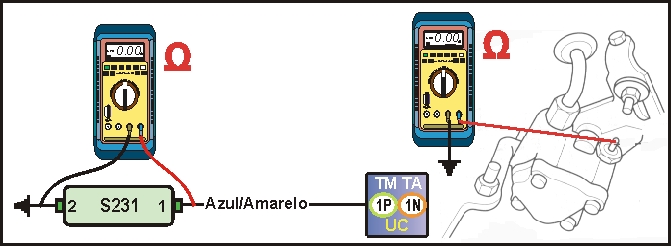

1 - Igni��o desligada, desconecte o Multi-plug do interruptor de partida no motor e deixe funcionar em marcha lenta e com um MULTITESTE DIGITAL checar a resist�ncia nos terminais do Interruptor PSP e comparar com a tabela abaixo

Testando

1 - Igni��o desligada, desconecte o Multi-plug do interruptor NP e com um MULTITESTE DIGITAL checar a resist�ncia nos terminais do Interruptor NP e comparar com a tabela abaixo

Testando

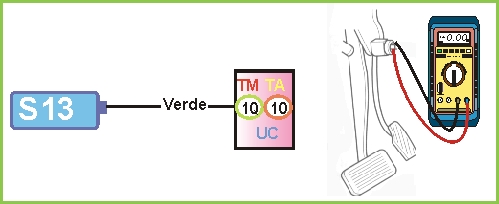

1 - Igni��o desligada, desconecte o Multi-plug do interruptor BPP e com um MULTITESTE DIGITAL checar a resist�ncia nos terminais do Interruptor BPP e comparar com a tabela abaixo

Testando

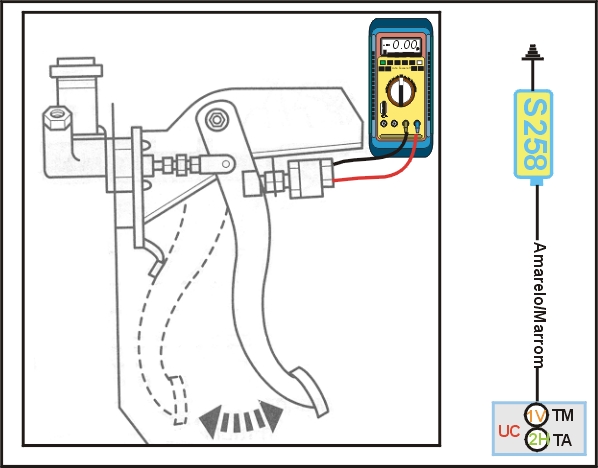

1 - Igni��o desligada, desconecte o Multi-plug do interruptor CPP e com um MULTITESTE DIGITAL checar a resist�ncia nos terminais do Interruptor CPP e comparar com a tabela abaixo
