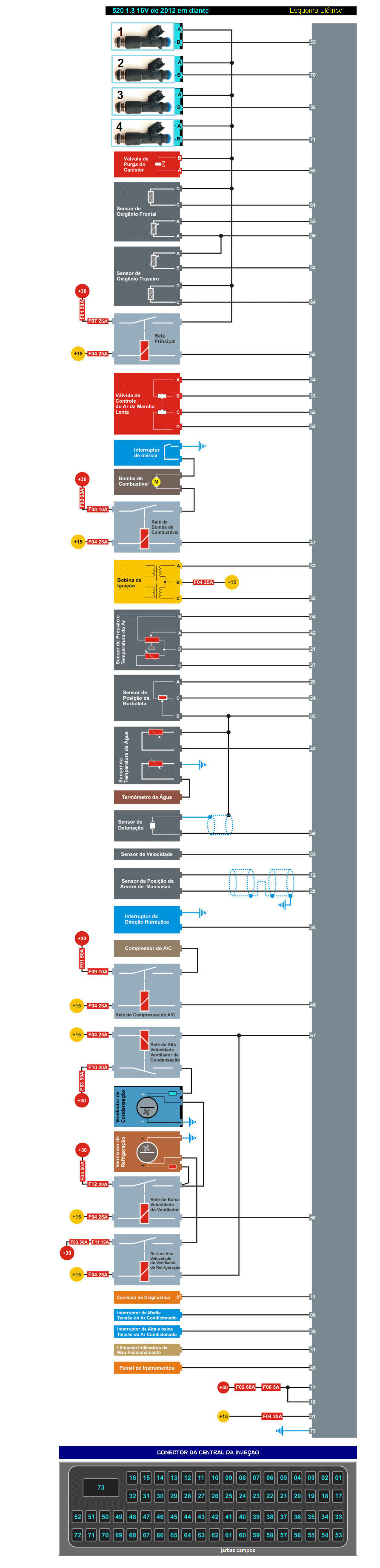

| ESQUEMA EL�TRICO |
| RELES E FUS�VEIS DO SISTEMA |

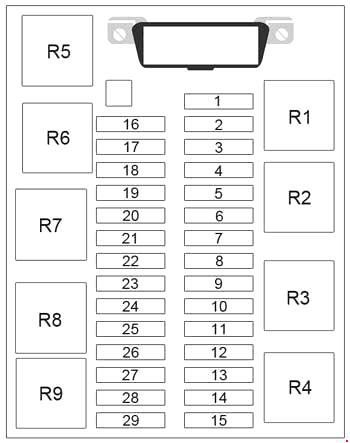

Painel fus�vel do compartimento de passageiros
|
N�o. |
UMA |
Circuitos Protegidos |
|
1 |
25 |
Poupar |
|
2 |
25 |
Terminal 15 1) |
|
25 |
Cluster 2) |
|
|
3 |
10 |
Grupo |
|
4 |
5 |
ABS 1) |
|
5 |
Reposi��o 2) | |
|
5 |
10 |
L�mpada de parada,
l�mpadas de reserva |
|
10 |
L�mpadas de reserva 2) |
|
|
6 |
10 |
Air Bag 1) |
|
10 |
Pare a l�mpada 2) |
|
|
7 |
30 |
Poupar |
|
8 |
15 |
Sistema de aviso de
perigo 1) |
|
15 |
Ligue os sinais 2) |
|
|
9 |
20 |
Poupar |
|
10 |
15 |
Feixe baixo 1) |
|
20 |
Feixe baixo 2) |
|
|
11 |
10 |
Sistema de �udio |
|
15 |
Sistema de �udio 2) | |
|
12 |
10 |
L�mpada lateral |
|
13 |
10 |
Ligue os Sinais 1) |
|
10 |
Sistema de aviso de perigo 2) | |
|
14 |
5 |
Inje��o de combust�vel
el�trica ECU 1) |
|
10 |
Inje��o de combust�vel el�trica ECU 2) | |
|
15 |
5 |
Ilumina��o de cluster 1) |
|
5 |
Indicador de portas fechadas 2) | |
|
16 |
5 |
Poupar |
|
17 |
15 |
Motor dianteiro do limpador |
|
18 |
10 |
Sistema de �udio |
|
19 |
30 |
Elevador de janela |
|
20 |
15 |
Isqueiro |
|
21 |
10 |
Bomba de combustivel |
|
22 |
15 |
Fecho central 1) |
|
15 |
Reposi��o 2) | |
|
23 |
15 |
Farol alto |
|
24 |
15 |
Vidro traseiro aquecido |
|
25 |
10 |
Ilumina��o interior |
|
26 |
15 |
Poupar |
|
27 |
20 |
Far�is de nevoeiro 1) |
|
15 |
Luz de nevoeiro traseira 2) |
|
|
28 |
15 |
Luzes de cabeceira 1) |
|
20 |
Farol de nevoeiro 2) |
|
|
29 |
30 |
Igni��o AM 1) |
|
30 |
Clima (motor de
ventilador, condicionamento de ar) 2) |
|
|
Retransmiss�o |
||
|
R1 |
Farol alto |
|
|
R2 |
L�mpada lateral |
|
|
R3 |
Farol baixo |
|
|
R4 |
Ligue os Sinais |
|
|
R5 |
N�o usado |
|
|
R6 |
Motor dianteiro do limpador | |
|
R7 |
Bomba de combustivel |
|
|
R8 |
Vidro traseiro aquecido |
|
|
R9 |
Luz de nevoeiro |
|
1) Manuais do propriet�rio
(M�xico; ano 2010)
2) Manuais do propriet�rio
(R�ssia; ano de 2008)
Caixa de fus�veis no compartimento do motor
| 1,3 L (LF479Q3)
e 1,6 L (LF481Q3) |
 |
| 1,6 L TRITEC |
 |
|
N�o. |
UMA |
Circuitos Protegidos |
|
1 |
15 |
Rel� de buzina |
|
2 |
25 |
Rel� principal |
|
3 |
10 |
Compressor A / C |
|
4 |
15 |
1.3 e 1.6: Ventilador
de alta velocidade 1 |
|
5 |
20 |
1.3 e 1.6: Ventilador
de alta velocidade 2 |
|
6 |
20 |
1.3 e 1.6: Ventilador
de baixa velocidade |
|
- |
30 |
Ventilador |
|
- |
30 |
ABS |
|
7 |
30 |
1,6 L TRITEC: Ventilador |
|
8 |
30 |
1.6 L TRITEC: Ventilador
de baixa velocidade |
|
9 |
30 |
1.6 L TRITEC: Ventilador
de alta velocidade |
|
10 |
- |
1,6 L TRITEC: N�o
usado |
|
11 |
- |
1,6 L TRITEC: N�o
usado |
|
12 |
50 |
1,6 L TRITEC: Terminal
15 |
|
13 |
50 |
1,6 L TRITEC: Terminal
30 |
|
Retransmiss�o |
||
|
R1 |
Rel� principal |
|
|
R2 |
Ventilador de alta
velocidade 2 |
|
|
R3 |
Ventilador de alta
velocidade 1 |
|
|
R4 |
Ventilador de refrigera��o baixa velocidade | |
|
R5 |
Compressor A / C |
|
|
R6 |
BUZINA | |
