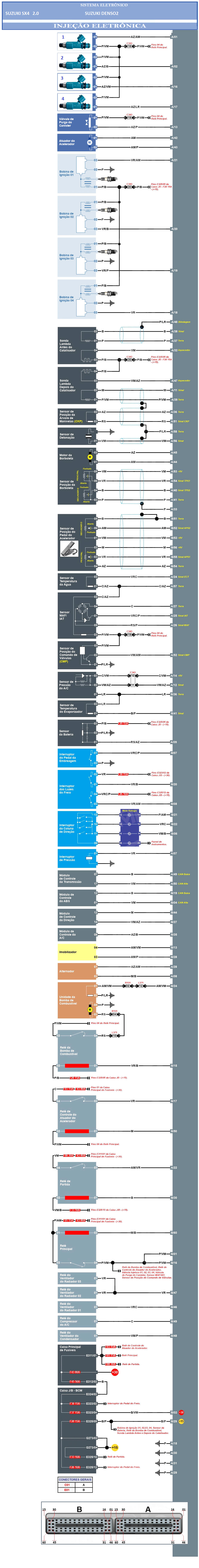

| DIAGRAMA EL�TRICO - INJE��O ELETR�NICA |

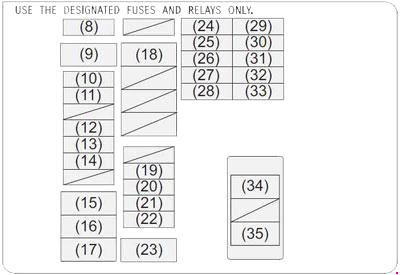

Fus�veis no compartimento do motor
|
num. |
amp. |
Fun��o / Componente |
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| 8 | 7,5 | Sinal de igni��o-1 2 (D16AA) |
| 9 | 30 | Ventilador do radiador 2 |
| 10 | 20 | Luz de nevoeiro |
| 11 | 7,5 | Farol 2 |
| 12 | 25 | M�dulo de controle ABS |
| 13 | 25 | Farol |
| 14 | 30 | C�pia de seguran�a |
| 15 | 40 | Chave de igni��o |
| 16 | 40 | Motor ABS |
| 17 | 30 | Motor de partida |
| 18 | 30 | Ventoinha do radiador |
| 19 | 30 | FI principal |
| 20 | 20 | Bomba de combustivel |
| 21 | 10 | Compressor de ar |
| 22 | 7,5 | ECM (D13A) |
| 23 | 30 | Ventoinha |
| 24 | 10 | FI 2 (D13A) |
| 25 | 20 | INJ DRV (D13A) |
| 26 | 7,5 | Sinal de partida |
| 27 | 15 | Farol (Esquerda) |
| 28 | 15 | Farol alto (esquerda) |
| 29 | 7,5 | FI 2 (D16AA) |
| 30 | 20 | INJ DRV (D16AA) |
| 31 | 15 | FI 3 (D16AA) |
| 32 | 15 | Farol (direito) |
| 33 | 15 | Farol alto (direito) |
| 34 | 50 | Ignitbn switch 2 |
| 35 | 50 | Bateria |

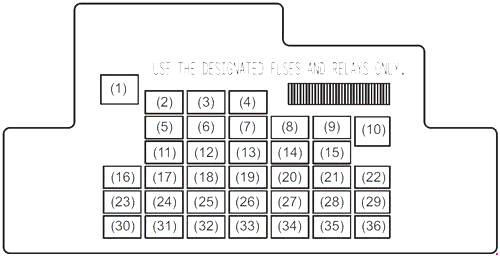

Fus�veis sob o painel de bordo
|
N�o. |
UMA |
Fun��o / Componente |
| 1 | - |
N�o usado |
| 2 | 20 | Temporizador da janela de poder |
| 3 | 15 | Bloqueio de dire��o |
| 4 | 20 | Desemba�ador traseiro |
| 5 | 20 | SunrooP |
| 6 | 10 | DRL |
| 7 | 10 | Espelho aquecido |
| 8 | 7,5 | Sinal de partida |
| 9 | 15 | Soquete de acess�rios 2 |
| 10 | 30 | Janela de poder |
| 11 | 10 | Perigo |
| 12 | 7,5 | BCM |
| 13 | 15 | Bobina de igni��o |
| 14 | 10 | M�dulo de controle ABS |
| 15 | 15 | Tomada de acess�rios |
| 16 | 10 | Controlador A-STOP |
| 17 | 15 | chifre |
| 18 | 10 | Luz de parada |
| 19 | 10 | Bolsa de ar |
| 20 | 10 | Luz de reserva |
| 21 | 15 | Limpador / lavadora |
| 22 | 30 | Limpador de parabrisa dianteiro |
| 23 | 10 | Luz de c�pula |
| 24 | 15 | 4WD |
| 25 | 7,5 | L�mpada de nevoeiro RR |
| 26 | - | N�o usado |
| 27 | 7,5 | Sinal de igni��o-1 |
| 28 | 15 | Radio 2 |
| 29 | 10 | Soquete de acess�rios 3 |
| 30 | 15 | R�dio |
| 31 | 10 | Lanterna trazeira |
| 32 | 20 | D / L |
| 33 | 7,5 | Controle de cruzeiro |
| 34 | 10 | Metro |
| 35 | 7,5 | Sinal de igni��o-2 |
| 36 | 20 | Aquecedor de assento |
