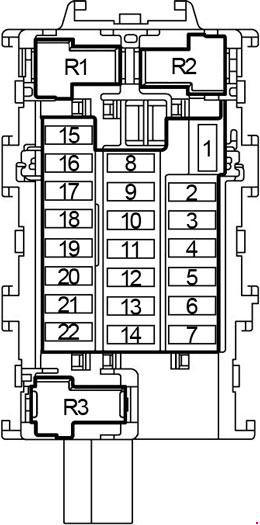

Caixa de fus�veis do compartimento de passageiros

NUM.   AMP   O circuito   1   -    -   2   -    -   3   10   L�mpada de back-up, BCM (M�dulo de controle do corpo), sistema de �udio base, sistema de controle de freio, sistema de carregamento, sistema de controle CVT, sistema de luz diurna, sistema de exibi��o de �udio, sistema de controle do motor, l�mpada de neblina dianteira, farol, ilumina��o / Fun��o de Partida do Motor, Medidor, Sistema de Navega��o, NVIS, L�mpadas de Estacionamento, L�mpadas de Placa e Farolins, Sistema de Distribui��o de Energia, Sistema de Controle de Airbag SRS, Sistema de Controle de Dire��o, Sistema de Monitoramento da Press�o dos Pneus   4   -    -   5   10   BCM (Body Control Module), Sistema de Travamento CVT, Sistema de Controle do Motor, Controle Eletr�nico, Sistema de Dire��o Hidr�ulica, Sistema de Display de �udio, Sistema de Mira de Far�is - Manual, Sistema de Distribui��o de Energia, Desemba�ador de Janela Traseira, Sistema de Navega��o, Sistema de Controle de Dire��o   6   10   Sistema de lavador e limpador dianteiro, Sistema de limpador e lavador traseiro, BCM (Body Control Module), Sistema de distribui��o de energia   7   10   SRS Air Bag Control System, Sistema de Distribui��o de Energia   8   10   Sistema b�sico de �udio, BCM (Sistema de controle de carroceria), Sistema de controle de freio, Sistema de controle CVT, Sistema de ilumina��o diurna, Sistema de exibi��o de �udio, Sistema de controle do motor, Sistema eletr�nico de dire��o hidr�ulica, Far�is de neblina dianteiros, Far�is, Ilumina��o Fun��o de Partida, Medidor, Sistema de Navega��o, NVIS, L�mpadas de Estacionamento, Placa de Identifica��o e L�mpadas de Cauda, ​​Sistema de Trava da Porta El�trica, Sistema de Controle de Airbag SRS, Sistema de Monitoramento da Press�o dos Pneus, Sistema de Seguran�a do Ve�culo   9   20     10 10   BCM (Body Control Module), Intelligent Key System / Fun��o de Partida do Motor, NVIS, Sistema de Distribui��o de Energia, Sistema de Partida   11   20   Desemba�ador de Janela Traseira, BCM (Body Control Module)   12   10   L�mpada de sala interior, ilumina��o, BCM (m�dulo de controle do corpo), sistema de luz diurna, luz de neblina dianteira, farol, sistema de mira de farol - manual, sistema de chave inteligente / fun��o de partida do motor, NVIS, sistema de janela de poder, sistema de distribui��o de energia, l�mpadas de estacionamento, L�mpadas da placa e da cauda de matr�cula, sistema da fechadura da porta do poder, desemba�ador da janela traseira, sinal de volta e l�mpadas de advert�ncia de perigo, sistema de advert�ncia do carrilh�o, sistema de seguran�a do ve�culo   13   -    -   14   -    -   15   20   Tomada de corrente (isqueiro), sistema de distribui��o de energia   16   -    -   17   10   Sistema de exibi��o de �udio, espelho de porta, sistema de distribui��o de energia   18   10   Sistema b�sico de �udio, BCM (m�dulo de controle do corpo), medidor, sistema de �udio de exibi��o, sistema de distribui��o de energia, sistema de navega��o   19   -    -   20   15   Ar condicionado   21   10   Ar condicionado   22   15   Ar condicionado   Retransmiss�o   R1   Acess�rio   R2   Igni��o 2   R3   Ventilador

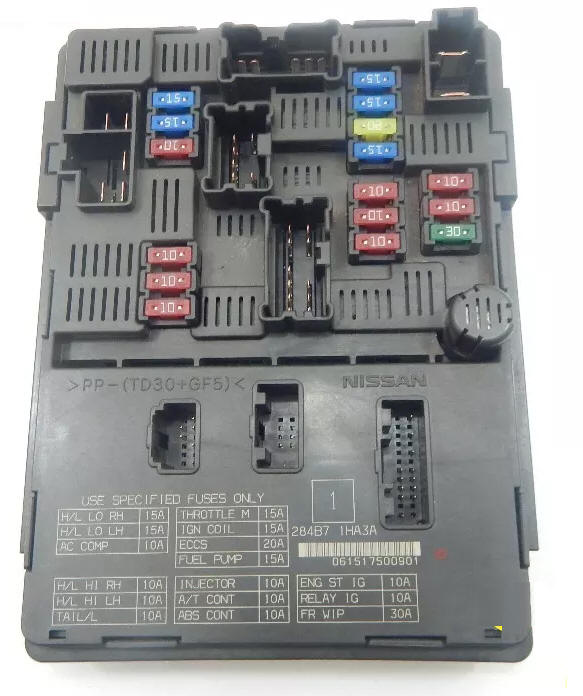

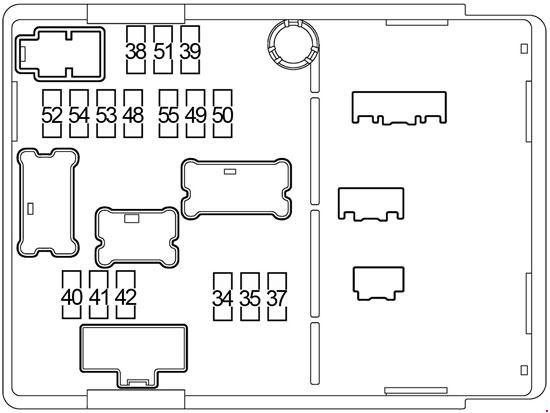

Caixa de fus�veis do compartimento do motor

num.   amp   O circuito   34   10   Far�is (farol alto)   35   10   Far�is (farol alto)   37   10   Rel� da luz da cauda, ​​L�mpadas de estacionamento, L�mpadas da chapa de matr�cula, Farol Visor do motor - Manual, Sistema de luz diurna   38   -    -   39   30   Sistema dianteiro do limpador e da arruela   40   15   Far�is (farol baixo)   41   15   Far�is (farol baixo)   42   10   Rel� de Ar Condicionado   48   15   Rel� da bomba de combustivel   49   10   L�mpada de Back-Up, BCM (Body Control Module), Sistema de Controle CVT, Sistema de Controle do Motor, Sistema Inteligente de Teclas / Fun��o de Partida do Motor, NVIS, Sistema de Distribui��o de Energia, Sistema de Navega��o, Sistema de Partida   50   10   Sistema de controle de freio   51   10   Sistema de controle do motor   52   15   Rel� do Motor de Controle do Acelerador   53   20   Rel� ECM, sistema de controle do motor, NVIS   54   15   Sistema de controle do motor   55   10   Sistema de controle do motor

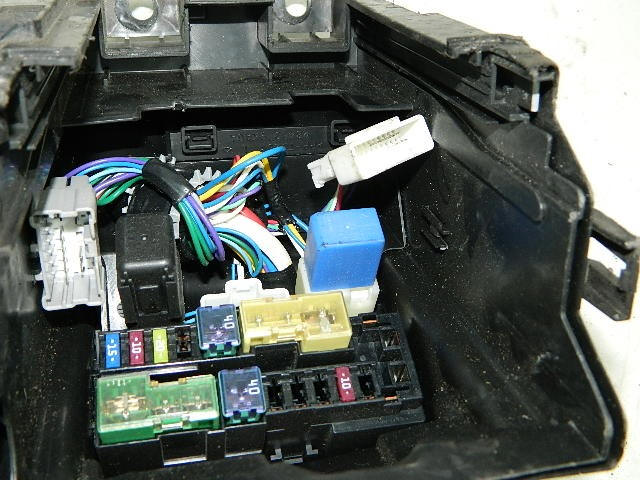

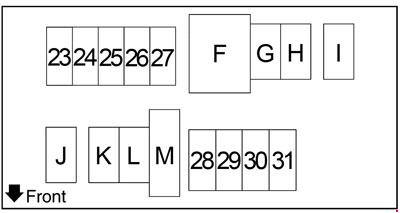

Compartimento do motor caixa de fus�veis adicionais

num.   amp.   O circuito   23   -    -   24   10   Sistema de Carregamento, Buzina, Sistema de Chave Inteligente, Sistema de Seguran�a do Ve�culo   25   10   Sistema de Controle CVT   26   -    -   27   -    -   28   -    -   29   15   Sistema de �udio B�sico   20   Exceto �udio B�sico: Display Audio System, Sistema de Navega��o   30   10   BCM (Body Control Module), Sistema de controle do freio, Sistema de controle do motor, Sistema de chave inteligente / Fun��o de partida do motor, NVIS, Sistema de distribui��o de energia, L�mpada de parada, Sistema de aviso de carrilh�o   31   15   L�mpada de nevoeiro frontal   F   40   M / T: Rel� do ventilador de refrigera��o baixo, rel� alto do ventilador de refrigera��o   50   CVT: Rel� do ventilador de refrigera��o baixo, rel� alto do ventilador de refrigera��o   G   40   BCM (Body Control Module), Sistema de luz diurna, Far�is de nevoeiro dianteiro, Sistema de limpador e lava-vidros dianteiro, Farol, Sistema de mira dos far�is - Manual, Ilumina��o, L�mpada do habit�culo, Sistema de chave inteligente / Fun��o de arranque do motor, NVIS, Luzes de estacionamento E L�mpadas de cauda, ​​sistema de janela de energia, sistema de bloqueio de porta de energia, sistema de entrada remota sem chave, desemba�ador de janela traseira, sistema de lavador de limpador traseiro, sinal de volta e l�mpadas de aviso de perigo, sistema de seguran�a do ve�culo, sistema de aviso de carrilh�o   H   40   Sistema de Partida, Rel� de Igni��o ("3", "5", "6", "7" fus�veis), BCM (Body Control Module), Intelligent Key System / Fun��o de Partida do Motor, NVIS, fus�vel "18"   Eu   40    -   J   60   Sistema de Dire��o Hidr�ulica Controlado Eletronicamente   K   -    -   eu   30   Sistema de controle de freio   M   30   Sistema de controle de freio

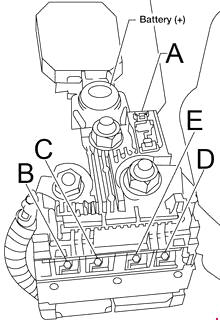

Caixa de Liga��o Fus�vel

NUM..   AMP   O circuito   UMA   120   ALTERNADOR, "D", "E" se funde   B   60   Rel� da igni��o 1 (rel� alto do limpador dianteiro, rel� alto do ventilador refrigerando, rel� baixo do ventilador refrigerando, rel� do A / C, fus�vel de �48�), fus�veis de �52�, �53�   C   80   Acess�rio 1 Rel� (fus�veis "15", "17"), rel� ventilador ("20", "21", "22" fus�veis), "8", "10", "11", "12" fus�veis   D   100   "24", "25", "29", "30", "31", "F", "G", "H", "J", "L", "M", fus�veis   E   80   Headlamp High Relay ("34", "35" fus�veis), Headlamp Low Relay ("40", "41" fus�veis), "37", "39", "42" fus�veis
