| ESQUEMA EL�TRICO - INJE��O ELETR�NICA |

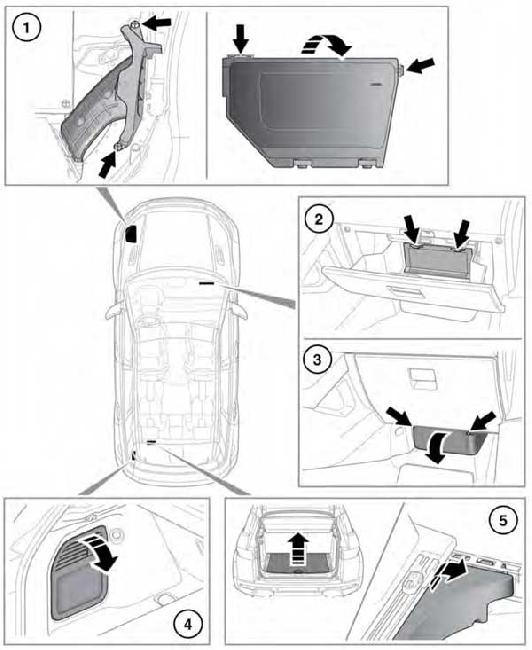

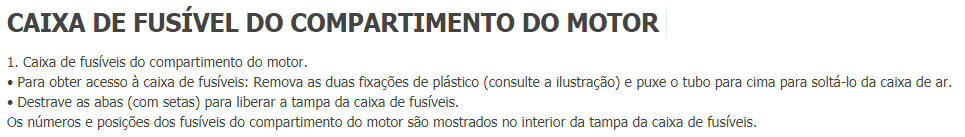

| FUS�VEIS E RELES DO SISTEMA |
|
№ |
amp |
Circuitos protegidos |
|
1 |
Diodo * 5 30 |
Fornecimento de gest�o do
motor Motor de arranque (2.2L diesel) Sistema de gest�o do motor (2.0L de gasolina) |
|
2 |
5 |
Fornecimento do m�dulo de
tens�o Gerenciamento de energia el�trica ** |
|
3 |
80 |
Ventiladores de
refrigera��o Direc��o assistida ** |
|
4 |
60 |
Diesel - velas
incandescentes |
|
5 |
80 100 ** |
Dire��o assistida el�trica
(EPAS) Ventiladores de refrigera��o do motor ** |
|
6 |
15 15 ** 10 ** |
Sensores de oxig�nio Sistema de gerenciamento do motor (2.0L gasolina. 2.2L diesel) ** Sistema de gerenciamento do motor (2.0L diesel) ** |
|
7 |
5 |
Ger�ncia do motor,
embreagem do compressor do condicionamento de ar (A / C), motor
inteligente do batente / come�o |
|
8 |
20 15 ** |
Sistema de gerenciamento
do motor (2.0L gasolina. 2.2L diesel) Sistema de gerenciamento do motor (2.0L diesel) ** |
|
9 |
10 |
Diesel - Sensores do motor Sistema de gest�o do motor (diesel 2.0L. 2.2L diesel) Fluido de escape diesel (DEF) (2.0L diesel) |
|
10 |
20 |
Transmiss�o autom�tica* |
|
11 |
10 |
Diesel and Petrol -
Sensores do motor |
|
12 |
15 15 10 ** |
Gasolina - Desvio de
recircula��o do g�s de escape (EGR), �gua no sensor de
combust�vel Gasolina - Bobinas de igni��o Sistema de gest�o do motor (diesel de 2,0 l) ** |
|
13 |
10 |
Embreagem de compressor A
/ C |
|
14 |
15 10 |
Sistema de gerenciamento
do motor (2.0L gasolina. 2.2L diesel) Sistema de gerenciamento do motor (2.0L diesel) |
|
15 |
40 |
Motor de arranque |
|
16 |
100 |
Aquecedor PTC |
|
17 |
60 |

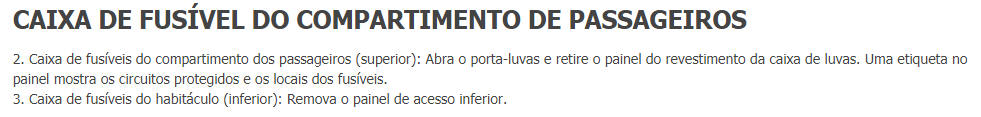

Caixa de fus�vel do
compartimento do passageiro |
|
18 |
60 |
Caixa de fus�vel do
compartimento do passageiro |
|
19 |
60 |

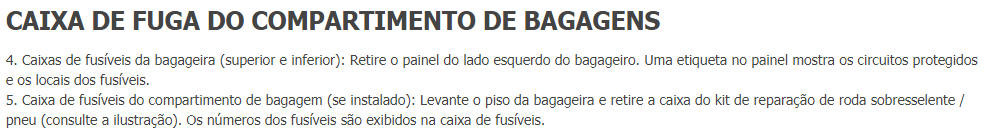

Caixa de fus�vel do
compartimento de bagagem |
|
20 |
60 |
Caixa de fus�vel do
compartimento de bagagem |
|
21 |
60 |
M�dulo de qualidade de
tens�o, caixa de fus�veis do compartimento de bagagem Gest�o de energia el�trica ** |
|
22 |
30 |
Limpadores dianteiros |
|
23 |
40 |
Caixa de fus�vel do
compartimento do passageiro |
|
24 |
30 |
Motor de arranque (diesel)
** |
|
25 |
30 * 40 ** |
Sistema de travagem
anti-bloqueio |
|
26 |
40 |
Sistema de travagem
anti-bloqueio |
|
27 |
40 |
Caixa de fus�vel do
compartimento do passageiro |
|
28 |
40 |
Aquecedor |
|
29 |
30 |
Freio de reboque el�trico
-Austr�lia |
|
30 |
15 |
Lavadora de far�is |
|
31 |
15 |
Chifres |
|
32 |
20 * 20 10 ** |
Aquecedor auxiliar * Sistema de travagem antibloqueio (ABS) Ar condicionado ** |
|
33 |
5 |
Bobinas de rel� - Buzina,
Tela frontal aquecida, Bomba de combust�vel, Igni��o prolongada |
|
34 |
40 |
Tela frontal aquecida LH |
|
35 |
40 |
RH Tela frontal aquecida |
|
36 |
5 |
Bomba de �gua auxiliar * Sistema de gerenciamento do motor. Ar condicionado** |
|
37 |
20 |
Bomba de combustivel |
|
38 |
20 ** 5 |
Farol - lado esquerdo ** M�dulo de volante |
|
39 |
20 ** 5 |
Farol - lado direito ** Controle de cruzeiro adaptativo (ACC) |
|
40 |
5 |
Sistema de ilumina��o
dianteira adapt�vel (AFS) - farol direito |
|
41 |
5 |
Sistema de Ilumina��o
Frontal Adapt�vel (AFS) - Farol esquerdo |
|
42 |
5 |
Controle de far�is,
Unidade de controle de nivelamento de far�is din�micos, C�mera
de vis�o traseira |
|
43 |
5 * |
Aux�lio de farol alto,
C�mera de vis�o traseira, Clima / Bobinas de assento aquecidas * |
|
44 |
10 |
Volante aquecido |
|
45 |
5 |
Volante ** Diesel - Bomba de �gua auxiliar, �gua no sensor de combust�vel * |
** 2016-
|
№ |
UMA |
Circuitos protegidos |
|
1 |
5 |
Receptor de chave
inteligente. Sensor de alarme. Sistema de Monitoriza��o da
Press�o dos Pneus (TPMS) |
|
2 |
- |
- |
|
3 |
10 |
Luzes de nevoeiro |
|
4 |
- |
- |
|
5 |
5 |
Sistema de travagem
antibloqueio (ABS) |
|
6 |
5 |
Fusebox do compartimento
do motor / bagagem * Din�mica adaptativa, m�dulo de controle diferencial el�trico (E-diff) |
|
7 |
- |
- |
|
8 |
25 |
M�dulo da porta do
passageiro |
|
9 |
5 |
Freio de estacionamento
el�trico |
|
10 |
5 |
Jatos de lava aquecidos |
|
11 |
10 |
Reboque ligeiro reverso |
|
12 |
5 |
Luzes reversas |
|
13 |
- |
- |
|
14 |
5 |
Interruptor do pedal de
freio |
|
15 |
30 |
Tela traseira aquecida |
|
16 |
5 |
Dire��o assistida de
energia el�trica |
|
17 |
5 |
M�dulo de controle de
entrada sem chave |
|
18 |
- |
- |
|
19 |
5 |
M�dulo de controle de
gerenciamento do motor |
|
20 |
5 |
Controle de Cruzeiro
Adaptativo (ACC) |
|
21 |
5 |
Unidade de controle do
aquecedor do PTC, interruptor do console central, interruptor de
f�scia externo |
|
22 |
5 |
Transmiss�o autom�tica |
|
23 |
- |
- |
|
24 |
5 |
L�mpada de nevoeiro
traseira RH |
|
25 |
5 |
LH farol de nevoeiro
traseiro |
|
26 |
- |
- |
|
27 |
10 |
Luzes de posi��o do
reboque |
|
28 |
- |
- |
|
29 |
- |
- |
|
30 |
- |
- |
|
31 |
5 |
Sensor de chuva,
Interruptor da l�mpada auxiliar, M�dulo de voltagem, Sensor de
umidade, L�mpada de desativa��o do airbag do passageiro |
|
32 |
25 |
M�dulo da porta do
motorista |
|
33 |
- |
- |
|
34 |
10 |
Bloqueio da aba de
combust�vel, desbloqueio da aba de combust�vel |
|
35 |
- |
- |
|
36 |
5 |
Sirene com bateria |
|
37 |
20 |
M�dulo de controle de
entrada sem chave |
|
38 |
15 |
Lavadora de tela frontal |
|
39 |
25 |
M�dulo da porta traseira
LH |
|
40 |
5 |
Interruptor da janela da
porta do excitador, pulso de disparo, passagem lombar lombar do
banco dianteiro |
|
41 |
- |
- |
|
42 |
30 |
Assento dianteiro do
motorista |
|
43 |
15 |
Lavadora de tela traseira |
|
44 |
25 |
M�dulo da porta traseira
do RH |
|
45 |
30 |
Banco dianteiro do
passageiro |
|
46 |
- |
- |
|
47 |
20 |
Unidade de controle
Sunblind |
|
48 |
15 |
Fonte de alimenta��o do
conector de reboque |
|
49 |
- |
- |
|
50 |
- |
- |
|
51 |
5 |
Comutadores de volante |
|
52 |
20 |
Isqueiro |
|
53 |
20 |
Tomada de alimenta��o de
acess�rio de caixa de cubby |
|
54 |
- |
- |
|
55 |
20 |
Tomada de alimenta��o
acess�ria do console traseiro |
|
56 |
10 |
Sistema de reten��o
suplementar (SRS) |
|
57 |
10 |
L�mpadas interiores |
|
58 |
- |
- |
|
59 |
- |
- |
|
60 |
5 |
Sensor de ocupa��o,
l�mpada desabilitadora do airbag do passageiro |
|
61 |
5 |
Iniciar unidade de
controle |
|
62 |
10 |
Sistema de controle
clim�tico * |
|
63 |
20 |
Tomada de alimenta��o
acess�ria do compartimento de bagagem |
|
64 |
- |
- |
|
65 |
- |
- |
|
66 |
5 |
Diagn�stico |
|
67 |
15 |
Reboque |
|
68 |
- |
- |
|
69 |
15 |
Transmiss�o autom�tica |
|
№ |
UMA |
Circuitos protegidos |
|
FA1 |
10 |
Tela sens�vel ao toque |
|
FA2 |
15 |
M�dulo de r�dio |
|
FA3 |
10 |
M�dulo de r�dio / TV
digital |
|
FA4 |
15 |
Entretenimento no banco
traseiro |
|
FA5 |
5 |
Interruptor de assento |
|
FA6 |
30 |
Freio de estacionamento el�trico |
|
FA7 |
15 |
Limpador traseiro |
|
FA8 |
30 |
Freio de estacionamento
el�trico |
|
FA9 |
- |
- |
|
FA10 |
5 |
Amplificador |
|
FA11 |
40 |
Amplificador |
|
FA12 |
- |
- |
|
FB1 |
5 |
Din�mica adaptativa |
|
FB2 |
15 |
M�dulo diferencial E |
|
FB3 |
15 |
Aquecedor do assento do
motorista |
|
FB4 |
15 |
Aquecedor do banco do
passageiro |
|
FB5 |
30 |
Din�mica adaptativa |
|
FB6 |
25 |
Porta traseira do poder |
|
FB7 |
5 |
Aquecedor de combust�vel
queimador receptor RF |
|
FB8 |
10 |
Conjunto de instrumentos |
|
FB9 |
5 |
C�mera de proximidade |
|
FB10 |
5 |
Monitoramento Blindspot |
|
FB11 |
- |
- |
|
FB12 |
- |
- |
-2015
|
№ |
UMA |
Circuitos protegidos |
| Caixa de fus�veis superior | ||
|
FB1 |
5 |
Din�mica adaptativa |
| FB2 |
15 |
M�dulo de controle
diferencial el�trico (E-diff) |
|
FB3 |
10 |
Centro de mensagens |
|
FB4 |
5 |
M�dulo de gateway |
|
FB5 |
30 |
Din�mica adaptativa |
|
FB6 |
25 |
Porta traseira motorizada |
|
FB7 |
5 |
Receptor aquecedor auxiliar |
|
FB8 |
5 |
Chaves do assento do
motorista / passageiro |
|
FB9 |
- |
- |
|
FB10 |
10 |
Monitoramento de ponto
cego (BSM), c�mera de vis�o traseira |
|
FB11 |
40 |
Amplificador de �udio |
|
FB12 |
- |
- |
|
Caixa de fus�veis
inferior |
||
|
FA1 |
30 |
M�dulo de controle
diferencial el�trico (E-diff) |
|
FA2 |
15 |
Limpador traseiro |
|
FA3 |
5 |
M�dulo de controle
diferencial el�trico (E-diff) |
|
FA4 |
10 |
Telem�tica Rodovi�ria |
|
FA5 |
20 |
Assento aquecido / clima
do motorista |
|
FA6 |
20 |
Assento aquecido /
climatico do passageiro |
|
FA7 |
5 |
M�dulo de detec��o Wade |
|
FA8 |
5 |
Espelho de escurecimento
interior / assist�ncia do feixe alto |
|
FA9 |
20 |
Assento aquecido traseiro
esquerdo |
|
FA10 |
20 |
Assento aquecido traseiro
direito |
|
FA11 |
30 |
Freio de Estacionamento
El�trico (EPB) |
|
FA12 |
30 |
Freio de Estacionamento
El�trico (EPB) |
|
Caixa de fus�veis
abaixo do piso |
||
|
1 |
15 |
Tela sens�vel ao toque,
painel de controle frontal integrado |
|
2 |
10 |
Amplificador de �udio |
|
3 |
- |
- |
|
4 |
10 |
Navega��o, sintonizador de
televis�o |
|
5 |
15 |
Unidade de cabe�a de �udio |
|
6 |
15 |
Painel de entrada / sa�da
de �udio de v�deo |
|
7 |
- |
- |
|
8 |
- |
- |
|
9 |
- |
- |
|
10 |
- |
- |
|
11 |
- |
- |
|
12 |
- |
- |
|
13 |
- |
- |
|
14 |
- |
- |
|
15 |
15 |
Pain�is de controle
integrados dianteiros e traseiros - aquecimento e ventila��o |
|
16 |
20 |
Aquecedor de apoio a
combust�vel |
2016-
|
№ |
UMA |
Circuitos protegidos |
|
Caixa de fus�veis
superior |
||
|
FA1 |
30 |
Sistemas de tra��o nas
quatro rodas |
|
FA2 |
15 |
Limpador traseiro |
|
FA3 |
5 |
Sistemas de tra��o nas
quatro rodas |
|
FA4 |
10 |
Telem�tica |
|
FA5 |
20 |
Assento aquecido / clima
do motorista |
|
FA6 |
20 |
Assento aquecido /
climatico do passageiro |
|
FA7 |
5 |
Wade sentindo |
|
FA8 |
5 |
Espelho retrovisor. Feixe
alto autom�tico |
|
FA9 |
20 |
Assento aquecido traseiro esquerdo |
|
FA10 |
20 |
Assento aquecido traseiro
direito |
|
FA11 |
40 |
Fluido de Escape Diesel (DEF) |
|
FA12 |
- |
- |
|
Caixa de fus�veis
inferior |
||
|
FB1 |
- |
- |
|
FB2 |
5 |
Controle de cruzeiro
adaptativo (ACC) |
|
FB3 |
10 |
Painel de instrumentos |
|
FB4 |
5 |
M�dulo de gateway |
|
FB5 |
30 |
Suspens�o adaptativa |
|
FB6 |
25 |
Porta traseira motorizada |
|
FB7 |
5 |
Aquecedor auxiliar |
|
FB8 |
15 |
Interruptores do banco do
motorista / passageiro |
|
FB9 |
10 |
Exibi��o Head-Up (HUD) |
|
FB10 |
10 |
Monitor de ponto cego (BSM) |
|
FB11 |
40 |
Amplificador de �udio |
|
FB12 |
20 |
Amplificador de �udio |
|
Caixa de fus�veis
abaixo do piso |
||
|
1 |
15 |
Tela sens�vel ao
toque. Painel de controle frontal integrado |
|
2 |
10 |
Amplificador de �udio |
|
3 |
10 |
Porta traseira do gesto |
|
4 |
10 |
Navega��o. Telefone |
|
5 |
15 |
Unidade de cabe�a de �udio |
|
6 |
15 |
Painel de entrada / sa�da
de �udio de v�deo |
|
7 |
- |
- |
|
8 |
- |
- |
|
9 |
- |
- |
|
10 |
- |
- |
|
11 |
- |
- |
|
12 |
- |
- |
|
13 |
- |
- |
|
14 |
- |
- |
|
15 |
15 |
Pain�is de controle
integrados dianteiros e traseiros - aquecimento e ventila��o |
|
16 |
20 |
Aquecedor de apoio a combust�vel |
