| RELES E FUS�VEIS DO SISTEMA |
| MEC�NICA/MOTOR |
Localiza��o da caixa de fus�veis
- Caixa de fus�veis do compartimento do motor
- Caixa de fus�vel do compartimento do passageiro
- Caixa de fus�vel do compartimento de bagagem

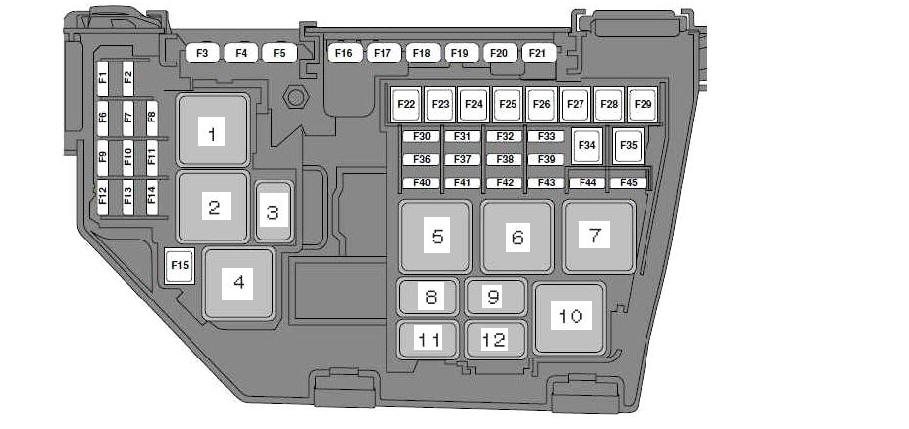

Caixa de fus�veis do compartimento do motor
|
N�o. |
UMA |
Circuitos protegidos |
| F1 | 5 |
at� 2011: Vela
incandescente de 2012: Bomba de �gua auxiliar de 2013: - |
| F2 | 15 | at� 2012: transmiss�o autom�tica |
|
F2 |
5 |
a partir de 2013: m�dulo
de tens�o |
| F3 | 80 | Ventiladores de resfriamento |
| F4 | 60 | Velas de incandesc�ncia |
| F5 | - | - |
|
F6 |
10 | at� 2012; diesel: Gerenciamento do motor |
|
F6 |
15 | at� 2012; p etrol: Gest�o do motor |
|
F6 |
15 |
a partir de 2013: gerenciamento do motor. Sensores de oxig�nio |
| F7 | 5 | Rel�s |
|
F8 |
10 | at� 2012; diesel: Gerenciamento do motor |
|
F8 |
15 | at� 2012; p etrol: Gest�o do motor |
| F8 |
20 |
a partir de 2013: Gerenciamento
do motor |
| F9 | 10 | at� 2012; diesel: Gerenciamento do motor |
| F9 | 15 | at� 2012; p etrol: Gest�o do motor |
|
F9 |
10 |
a partir de 2013: Gerenciamento
do motor |
|
F10 |
10 | at� 2012; p etrol: Gest�o do motor |
|
F10 |
15 |
a partir de 2013: transmiss�o
autom�tica |
|
F11 |
10 | Gest�o de motor |
|
F12 |
10 | at� 2012; diesel: Gerenciamento do motor |
|
F12 |
20 | at� 2012; p etrol: Gest�o do motor |
|
F12 |
15 |
a partir de 2013: Gerenciamento do motor |
| F13 | 15 | at� 2012: ar condicionado |
|
F13 |
10 |
de 2013: Ar Condicionado |
| F14 | 15 | at� 2012; diesel: Gerenciamento do motor |
|
F14 |
15 |
a partir de 2013: gerenciamento
do motor. Ar condicionado |
| F15 | 40 | Motor de arranque |
| F16 | 100 | Aquecedor PTC a Diesel |
| F17 | 60 | Fornecimento da caixa de fus�veis do habit�culo |
| F18 | 60 | Fornecimento da caixa de fus�veis do habit�culo |
| F19 | 60 | at� 2012: Fornecimento da caixa de fus�veis do compartimento de bagagem |
|
F19 |
60 |
a partir de 2013: Fornecimento
da caixa de fus�veis do compartimento de bagagem. Sistema de
�udio |
| F20 | 60 | Fornecimento da caixa de fus�veis do compartimento de bagagem |
| F21 | 60 | at� 2012: Fornecimento da caixa de fus�veis do compartimento de bagagem - Unidade de �udio |
|
F21 |
60 |
a partir de 2013: Fornecimento da caixa de fus�veis do compartimento de bagagem |
| F22 | 30 | Limpa p�ra-brisas |
| F23 | 40 |
at� 2012: -
a partir de 2013: fornecimento de caixa de fus�veis do compartimento dos passageiros |
| F24 | 30 |
at� 2012: lavadores
de far�is de 2013: - |
| F25 | 30 | ABS |
| F26 | 40 | ABS |
| F27 | 40 |
at� 2012: -
a partir de 2013: fornecimento de caixa de fus�veis do compartimento dos passageiros |
| F28 | 40 | Aquecedor |
| F29 | - | - |
| F30 | 15 |
at� 2012: -
a partir de 2013: lavadora de far�is |
| F31 | 15 | Chifres |
| F32 | 20 | Aquecedor auxiliar Diesel |
| F33 | 5 | Rel�s |
|
F34 |
40 | P�ra-brisas aquecido (LH) |
| F35 | 40 | P�ra-brisas aquecido (RH) |
| F36 |
5 |
at� 2012: -
a partir de 2013: bomba de �gua aquecedor auxiliar (apenas diesel) |
| F37 | 10 | at� 2012: jatos de lava aquecida |
|
F37 |
20 |
a partir de 2013: bomba
de combust�vel |
| F38 | 10 | at� 2012: AFS (motores de l�mpadas RH) |
|
F38 |
10 |
a partir de 2013: m�dulo
de ajuda ao estacionamento |
|
F39 |
10 |
at� 2012: Climatiza��o
a partir de 2013: - |
| F40 |
10 |
at� 2010: - at� 2012: Bomba auxiliar de �gua a partir de 2013: - |
| F41 | 20 |
at� 2012: Fornecimento da caixa de fus�veis do habit�culo a partir de 2013: - |
| F42 | 15 | at� 2012: gerenciamento do motor |
|
F42 |
5 |
a partir de 2013: Controle
de nivelamento de far�is |
| F43 | 5 | at� 2012: Controle de nivelamento dos far�is -AFS |
|
F43 |
5 |
de 2013: farol
alto autom�tico. C�mera de vis�o traseira |
| F44 | 10 | at� 2012: AFS (motores de l�mpadas LH) |
|
F44 |
10 |
a partir de 2013: Volante
aquecido |
| F45 | 15 | at� 2012: isqueiro |
|
F45 |
5 |
a partir de 2013: Bomba de �gua aquecedora auxiliar (apenas diesel) |

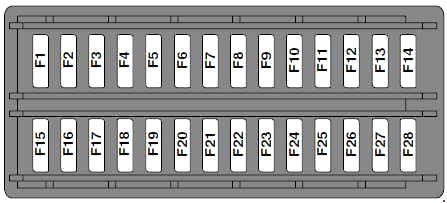

Caixa de fus�veis do habit�culo (at� 2012)
|
N�o. |
UMA |
Circuitos protegidos |
| F1 | 5 | Sensor de chuva |
| F2 | 10 |
SRS |
| F3 | 5 | ABS |
| F4 | 5 |
Pacote de instrumentos -
Pedal do acelerador - M�dulo de interruptor de luz |
| F5 |
5 |
- |
| F6 | 15 | Unidade de �udio |
| F7 | 7,5 |
Controles de volante |
| F8 | 5 | Pacote de instrumentos |
| F9 | 15 | Feixe principal do farol |
| F10 | 15 | teto solar |
| F11 | 7,5 | Luzes reversas e mergulho espelho interior |
| F12 | - | - |
| F13 | 15 | Luzes de nevoeiro |
| F14 | 15 | Lavagem de tela |
| F15 | - | - |
| F16 | - | - |
| F17 | 7,5 | Ilumina��o interior |
| F18 | - | - |
| F19 | 5 | Ajuste el�trico do assento |
| F20 | 15 | Limpador traseiro |
| F21 | 5 | Alarme |
| F22 | 20 | Bomba de combustivel |
| F23 | 20 | Bloqueio da coluna de dire��o |
| F24 | - | - |
| F25 | 10 | Porta traseira - Aba de abastecimento de combust�vel |
| F26 | 5 | Tomada de diagn�stico e alarme |
| F27 | 5 | Bot�o Iniciar e controle clim�tico |
| F28 | 5 | Luzes de freio |
|
F29 |
15 |
M�dulo de tens�o |

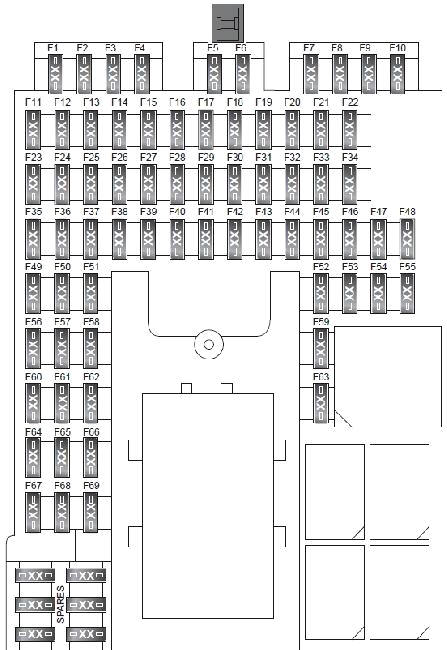

Caixa de fus�veis do habit�culo (a partir de 2013)
|
N�o. |
UMA |
Circuitos protegidos |
| F1 | 5 | Receptor RF. Sensor de movimento interior. Sistema de Monitoriza��o da Press�o dos Pneus (TPMS) |
| F2 | - | - |
| F3 | 15 | Luzes de nevoeiro |
| F4 | - | - |
| F5 | 5 | M�dulo de controle deslizante |
| F6 | 5 | Alimenta��o de igni��o para os rel�s da caixa de fus�veis do compartimento do motor e da caixa de fus�veis do compartimento de bagagens. |
| F7 | - | - |
| F8 | 25 | M�dulo da porta do passageiro dianteiro |
| F9 | 5 | EPB |
| F10 | 5 | Jatos de lava aquecidos |
| F11 | 10 | Reboque ligeiro reverso |
| F12 | 10 | Luzes reversas. Controle de espelho |
| F13 | - | - |
| F14 | 5 | Interruptor do pedal de freio |
| F15 | 30 | Tela traseira aquecida |
| F16 | - | - |
| F17 | 5 | M�dulo de ve�culo sem chave (KVM) |
| F18 | - | - |
| F19 | 5 | M�dulo de Controle de Trem de For�a (PCM) |
| F20 | 5 | Pedal acelerador |
| F21 | 5 | Painel de instrumentos. Consola central. Aquecedor el�trico |
| F22 | 5 | M�dulo de Controle de Transmiss�o (TCM) |
| F23 | - | - |
| F24 | 5 | L�mpada de nevoeiro traseira (lado direito) |
| F25 | 5 | L�mpada de nevoeiro traseira (lado esquerdo) |
| F26 | - | - |
| F27 | - | - |
| F28 | - | - |
| F29 | - | - |
| F30 | - | - |
| F31 | 5 | M�dulo de tens�o. Sensor de chuva. L�mpada de desactiva��o do airbag do passageiro (PAD) |
| F32 | 25 | M�dulo da porta do motorista |
| F33 | - | - |
| F34 | 10 | Aba de combust�vel |
| F35 | - | - |
| F36 | 5 | Sirene com bateria |
| F37 | 5 | Pre�os rodovi�rios (somente Cingapura) |
| F38 | 15 | Lavadora de tela frontal |
| F39 | 25 | M�dulo da porta traseira (lado esquerdo) |
| F40 | 5 | Rel�gio. Interruptor de mem�ria da porta |
| F41 | - | - |
| F42 | 30 | Assento do motorista |
| F43 | 15 | Lavadora de tela traseira |
| F44 | 25 | M�dulo da porta traseira (lado direito) |
| F45 | 30 | Banco do passageiro da frente |
| F46 | - | - |
| F47 | 20 | M�dulo Sunroof e sunblind |
| F48 | 15 | Conector do reboque |
| F49 | - | - |
| F50 | - | - |
| F51 | 5 | Comutadores de volante |
| F52 | 20 | Isqueiro (frente) |
| F53 | - | - |
| F54 | - | - |
| F55 | 20 | Soquete auxiliar (console traseiro) |
| F56 | 10 | M�dulo de Controle de Restri��es (RCM) |
| F57 | 10 | Circuitos de economia de bateria. L�mpada do espelho de vaidade. L�mpada de caixa de luva. L�mpada do console superior |
| F58 | - | - |
| F59 | - | - |
| F60 | 5 | M�dulo de Controle do Sensor de Classifica��o do Ocupante (OCSCM) |
| F61 | 5 | Unidade Antena Imobilizadora (IAU) |
| F62 | 10 | M�dulo de controle clim�tico |
| F63 | 20 | Soquete auxiliar (compartimento de bagagem) |
| F64 | - | - |
| F65 | - | - |
| F66 | 5 | Conector On Board Diagnostic (OBD) |
| F67 | - | - |

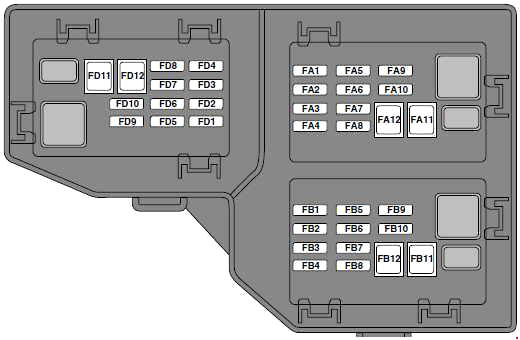

aixa de fus�veis do compartimento de bagagem (at� 2012)
|
N�o. |
UMA |
Circuitos protegidos |
| FA1 | 25 | Controles da porta do motorista |
| FA2 | 25 | Controles da porta do passageiro |
| FA3 | 25 | Controles da porta traseira esquerda |
| FA4 | 25 | Controles da porta traseira direita |
| FA5 | - | - |
| FA6 | 15 | Tomada acess�ria traseira |
| FA7 | 30 | Tela traseira aquecida |
| FA8 | - | - |
| FA9 | 15 | Pot�ncia do reboque |
| FA10 | 30 | Assento el�trico do motorista |
| FA11 | 40 | Pot�ncia do reboque |
| FA12 | - | - |
| FB1 | 10 | Controle de dist�ncia do parque |
| FB2 | - | - |
| FB3 | 15 | Aquecedor do assento do motorista |
| FB4 | 15 | Aquecedor do banco do passageiro dianteiro |
| FB5 | 15 | Geladeira caravana |
| FB6 | 15 | Diferencial central eletr�nico |
| FB7 | - | - |
| FB8 | - | - |
| FB9 | 30 | Assento el�trico do passageiro |
| FB10 | - | - |
| FB11 | - | - |
| FB12 | - | - |
| FD1 | 10 | Sistema de �udio e tela sens�vel ao toque |
| FD2 | - | - |
| FD3 | 10 | DAB |
| FD4 | 5 | Telefone Bluetooth |
| FD5 | - | - |
| FD6 | 10 | Unidade de �udio |
| FD7 | - | - |
| FD8 | - | - |
| FD9 | 30 | Amplificador de �udio |
| FD10 | - | - |
| FD11 | - | - |
| FD12 | - | - |
Caixa de fus�veis do compartimento de bagagem (a partir de 2013)
|
N�o. |
UMA |
Circuitos protegidos |
| FB1 | 15 | Diferencial central eletr�nico |
| FB2 | 15 | Geladeira caravana |
| FB3 | 15 | Aquecedor do assento do motorista |
| FB4 | 15 | Aquecedor do banco do passageiro dianteiro |
| FB5 | 5 | Controle de aquecedor auxiliar |
| FB6 | - | - |
| FB7 | - | - |
| FB8 | 10 | Painel de instrumentos |
| FB9 | 5 | Aquecimento e sistema de ventila��o |
| FB10 | - | - |
| FB11 | - | - |
| FB12 | - | - |
| FD1 | 10 | Sistema de �udio. Tela sens�vel ao toque |
| FD2 | 15 | Sistema de �udio |
| FD3 | 10 | R�dio digital |
| FD4 | - | - |
| FD5 | 5 | Interruptores el�tricos do assento |
| FD6 | 30 | Freio de estacionamento el�trico (EPB) |
| FD7 | 15 | Limpador traseiro |
| FD8 | 30 | EPB |
| FD9 | - | - |
| FD10 | 5 | Amplificador de �udio |
| FD11 | 40 | Amplificador de �udio |
| FD12 | - | - |
