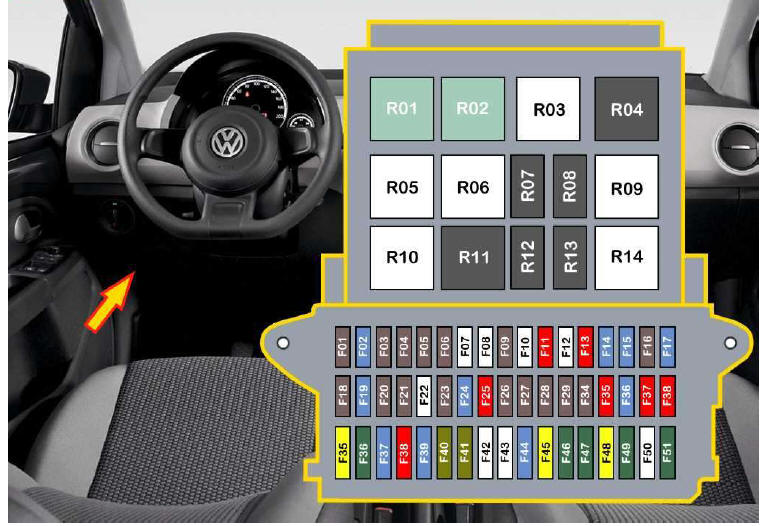

| 01 - painel de instrumentos - unidade de controle do eletroventilador - unidade de comando da inje��o |
| 02 - tomada de diagnostico - rele do ar condicionado - unidade de controle do ar condicionado - partida aquecida (E-FLEX) |
| 03 - interruptor do pedal da embreagem - interruptor da luz de freio - rele do ventilador do radiador |
| 04 - luzes de presen�a - interruptor da luzes - unidade de controle do aquecimento - unidade de controle do ar condicionado - desemba�ador do vidro traseiro - luz da placa - tomada 12V |
| 05 - interruptor de igni��o e partida (unidade de controle BCM/BFM) |
| 06 - interruptor de ajuste do retrovisores externos |
| 07 - livre |
| 08 - unidade de controle da transmiss�o autom�tica |
| 09 - unidade de controle do air-bag |
| 10 - unidade de controle do sensor de distancia |
| 11 - farol baixo lado direito (com BCM) |
| 12 - farol de neblina |
| 13 - farol baixo lado esquerdo (com BCM) |
| 14 - limpador do vidro traseiro |
| 15 - interruptor da luzes |
| 16 - unidade de controle da dire��o eletromec�nica |
| 17 - limpador de parabrisa traseiro |
| 18 - luzes da marcha a r� (com BCM) |

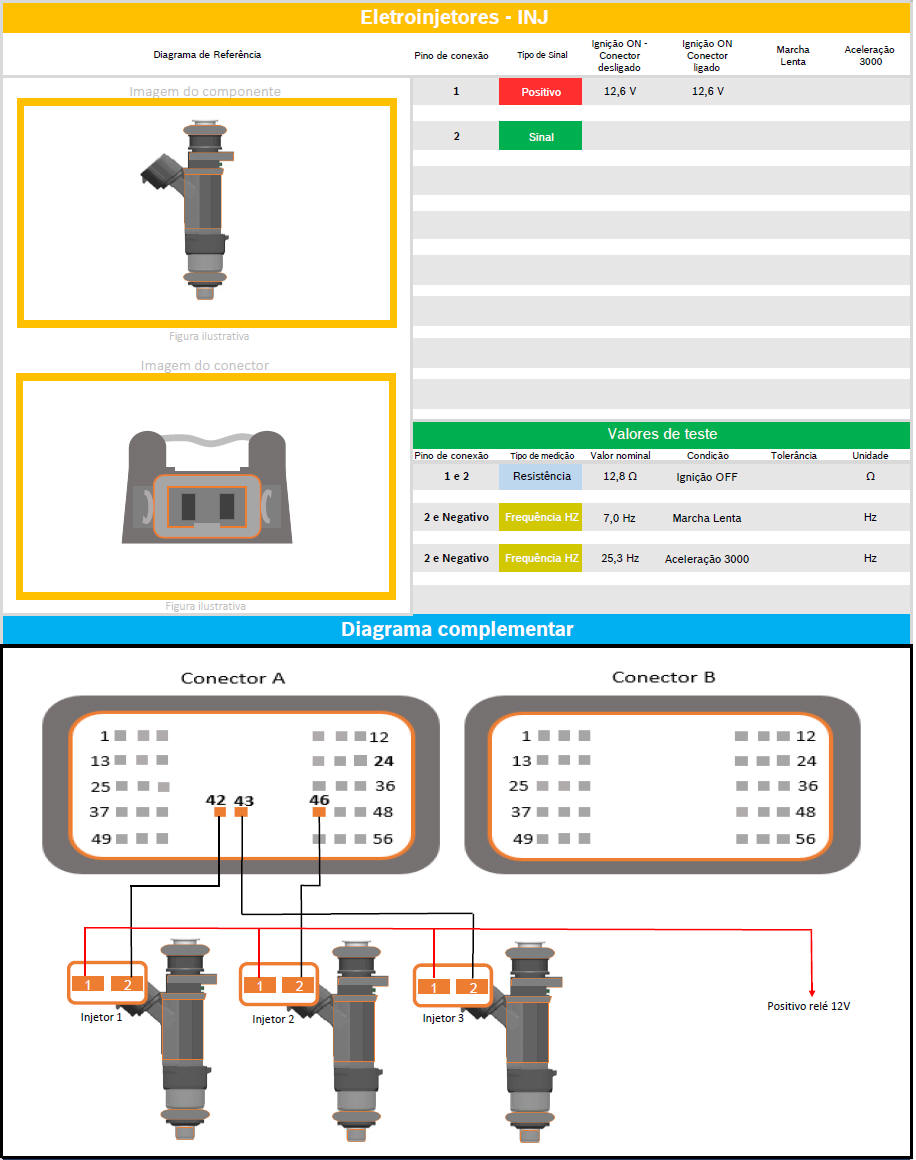

| 19 - v�lvulas injetoras de combust�vel |
| 20 - unidade de controle do ABS |
| 21 - luz de posi��o lado direito (com BCM) |
| 22 - livre |
| 23 - luz de posi��o lado esquerdo (com BCM) |
| 24 - farol alto - farol baixo - sinal da luz do farol alto - indicadores de dire��o |
| 25 - bomba do lavador do parabrisa traseiro - |
| 26 - painel de instrumentos - unidade de controle do motor - rele principal. |
| 27 -luz interna |
| 28 - tomada de diagn�stico |
| 29 - unidade de controle BCM/BFM |
| 30 - sensor de ultra-som |
| 31 - Canister - aquecimento da sonda - v�lvula de controle do comando de v�lvulas |
| 32 - luz de freio - setas |
| 33 - |
| 34 - farol alto e farol baixo lado esquerdo (com BCM) |
| 35 - livre |
| 36 - tomada 12 V |
| 37 - unidade de controle do ar condicionado |
| 38 - r�dio |
| 39 - buzina do alarme |
| 40 - unidade de controle do motor |
| 41 - travamento central |

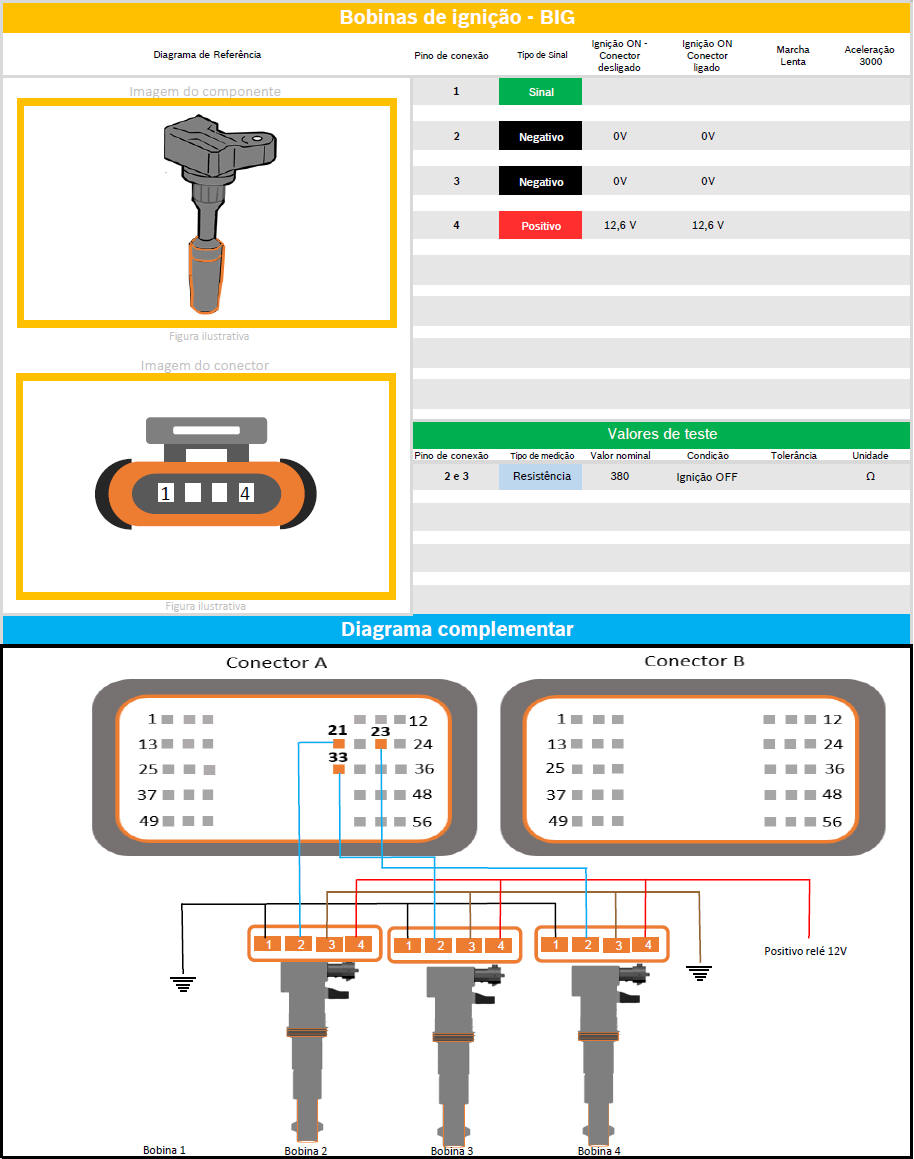

| 42 - bobinas de igni��o |
| 43livre |

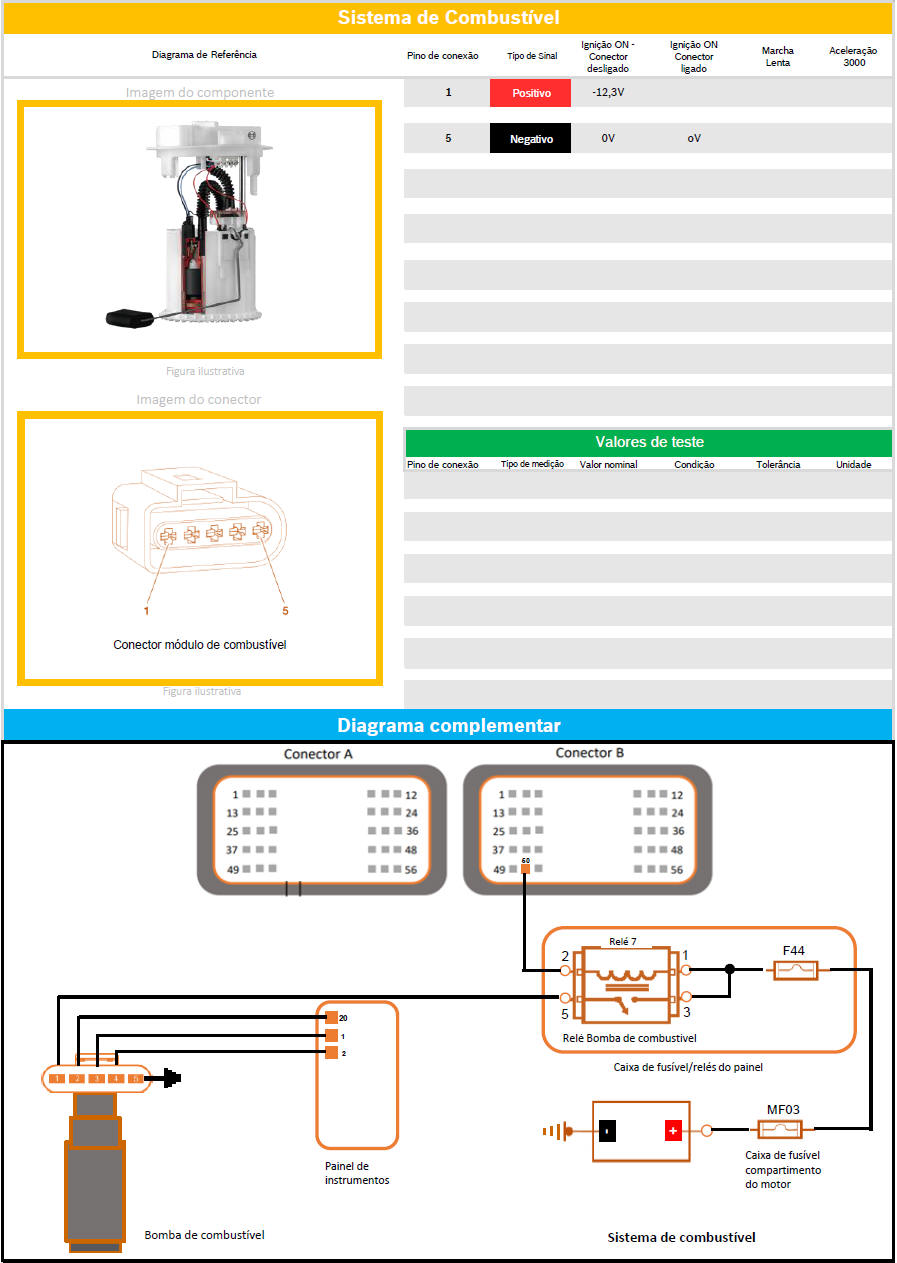

| 44rele da bomba de combust�vel |
| 45 - interruptor das luzes |
| 46 - desemba�ador do vidro traseiro |
| 47 - vidros el�tricos dianteiros |
| 48 - buzina |
| 49 - limpador de parabrisa |
| 50 - farol de neblina |
| 51 - vidros el�tricos traseiro |
|
|
|
|
 |
|
|
|
|

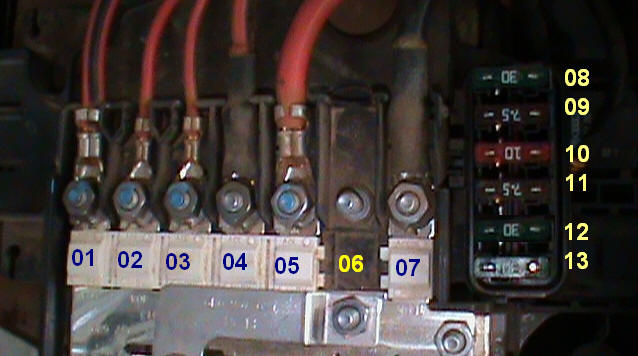

| 01 - dire��o eletromec�nica 50A |
| 02 - ventilador do radiador 2a. velocidade 40A |
| 03 - m�dulo do ABS 40A |
| 04 - partida aquecida (E-FLEX) |
| 05 - alimenta��o do compartimento interno 110 A |
| 06 - transmiss�o automatizada 50A |
| 07 - alternador 150A |
| 08 - comutador da igni��o 30A |
| 09 - m�dulo BCM 7.5A |
| 10 - ABS 10A |
| 11 - comutador de igni��o 7.5A |
| 12 - ventilador do radiador - 1a. velocidade 30A |
| 13 - ABS 30A |
|
|
 |
|
|
 |
 |
|
| SENSORES
|
|||||||||
|
|||||||||
|
|||||||||
|
|||||||||
|
|||||||||
|
|||||||||
|
|||||||||
|
|||||||||
|
|
|||||||||
|
|
