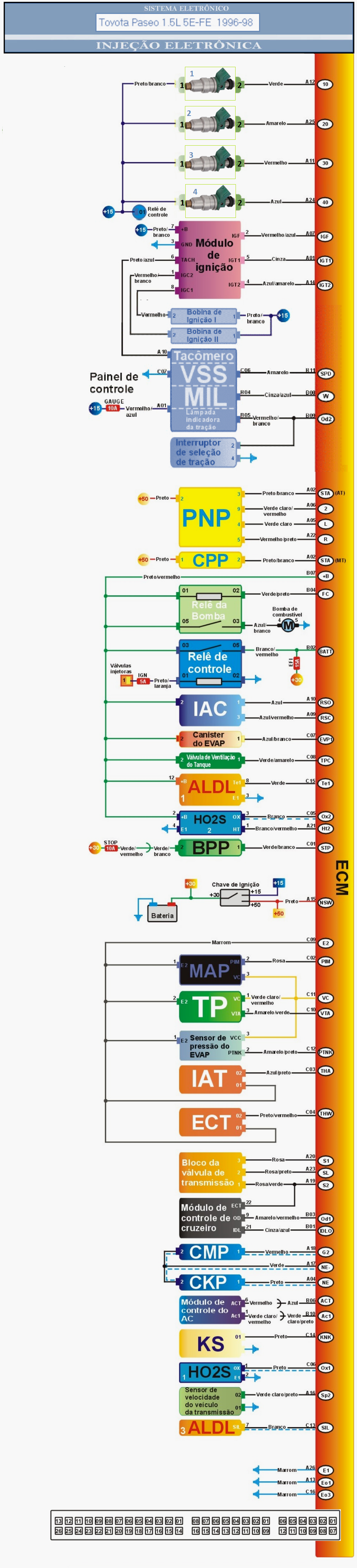

DIAGRAMA EL�TRICO - INJE��O ELETR�NICA RELES E FUS�VEIS

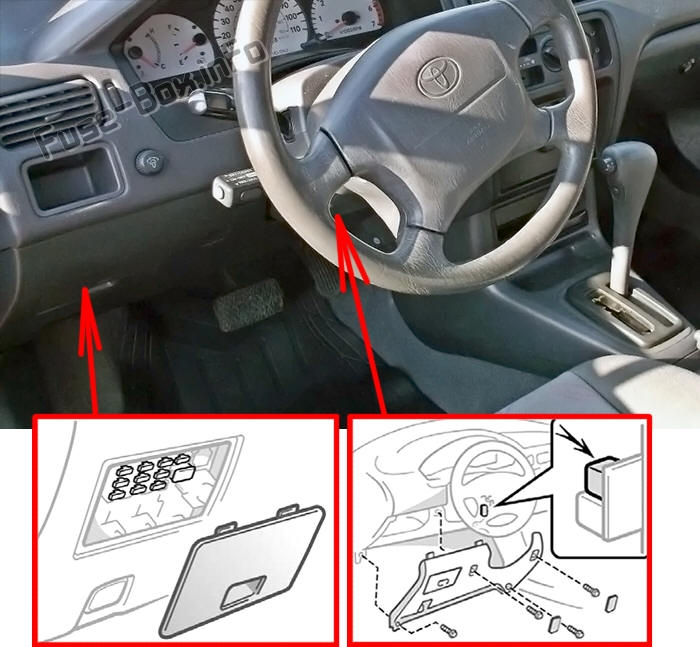

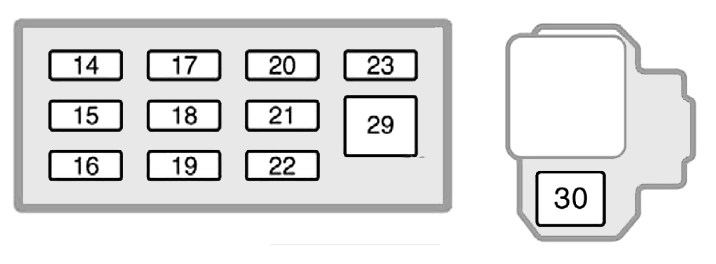

№ Amp Descri��o 14 10A Luzes de freio, luz de freio montada alta, sistema de freio antibloqueio, sistema de controle de bloqueio de mudan�a 15 10A Sistema de ar condicionado 16 15A Luzes traseiras, luzes de estacionamento, luzes da placa de licen�a, luzes do painel de instrumentos, pisca - alerta, sistema de ar condicionado, desemba�ador do vidro traseiro, sistema de �udio do carro, isqueiro, rel�gio 17 10A Indicador e medidores, indicadores de lembrete de servi�o e campainhas de advert�ncia (exceto luzes de advert�ncia de despejo e porta aberta), luzes de r�, desemba�ador do vidro traseiro, sistema de luz diurna 18 7,5A 1995-1997: Piscas, piscas de emerg�ncia; 1998-1999: piscas 19 20A Limpadores e lavadores de p�ra-brisa 20 5A Sistema de freio antibloqueio, sistema de ar condicionado, sistema de controle de bloqueio de mudan�a 21 15A Isqueiro, sistema de �udio do carro, rel�gio, sistema anti-roubo, sistema de controle de trava de marcha 22 5A Sistema de carregamento, luz de advert�ncia de descarga, sistema de inje��o de combust�vel multipoint / sistema de inje��o de combust�vel multipoint seq�encial, sistema de airbag SRS, pr�-tensores dos cintos de seguran�a 23 5A Luz de aviso do airbag SRS., pr�-tensores dos cintos de seguran�a, sistema de luzes diurnas 29 30A / 40A Desemba�ador do vidro traseiro 30 30A Vidros el�tricos, sistema de travamento el�trico das portas

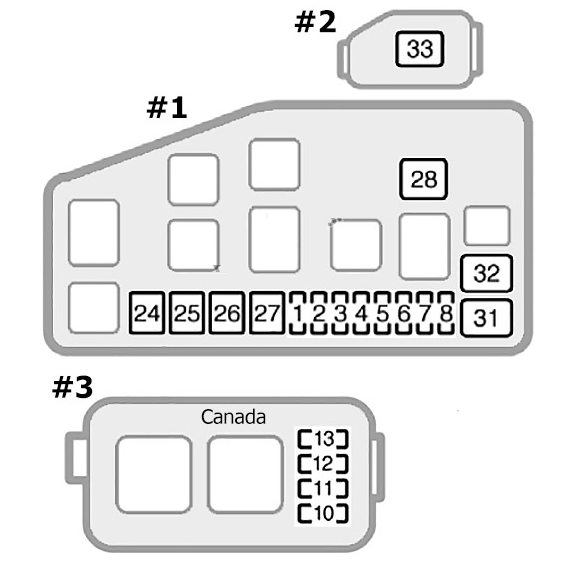

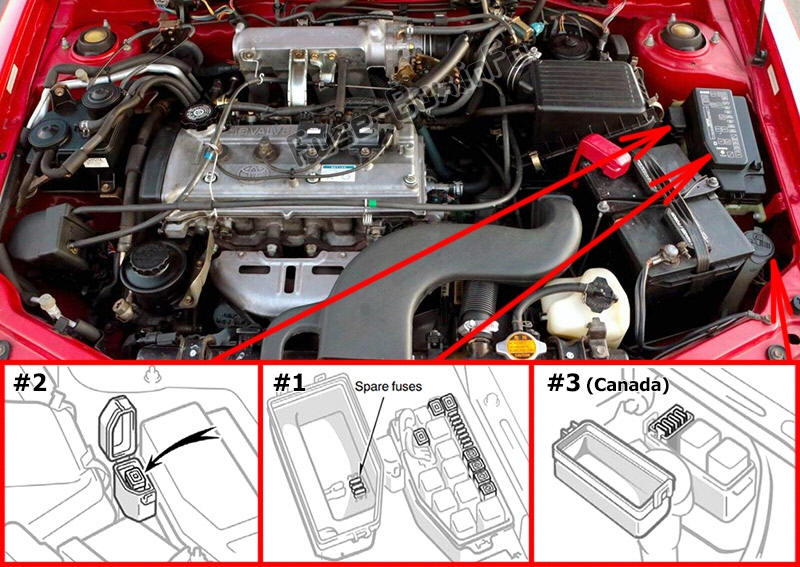

№ Amp Descri��o 1 10A EUA: farol esquerdo 1 5A Canad�: sistema de luzes de circula��o diurna 2 10A EUA: farol direito 3 15A Sistema de igni��o, sistema de carregamento, sistema de inje��o de combust�vel multiportas / sistema de inje��o de combust�vel multiportas sequencial, sistema de airbag SRS, pr�-tensores dos cintos de seguran�a, sistema de partida 4 15A 1995-1997: Buzinas, piscas, pisca-alerta, sistema antifurto; 1998-1999: Buzinas, pisca-alerta, sistema antifurto 5 15A Sistema de inje��o de combust�vel multiportas / sistema de inje��o de combust�vel multiportas seq�encial 6 10A Luzes pessoais, luz de aviso de porta aberta, rel�gio, sistema de �udio do carro, sistema anti-roubo, sistema de luzes diurnas 7 7,5A Sistema de diagn�stico a bordo 8 5A Carga do sistema 10 10A Canad�: farol direito (farol baixo) 11 10A Canad�: faro esquerdo (luz de cruce) 12 10A Canad�: farol direito (farol alto) 13 10A Canad�: farol esquerdo (luz da rua) 24 30A Ventilador de refrigera��o el�trico 25 30A Ventilador de refrigera��o el�trico 26 40A Sistema de ar condicionado, fus�vel  �A / C� 27 30A Canad�: fus�veis �HEAD RH (Lo)�, �HEAD LH (Lo)�, �HEAD RH (Hi)� e �HEAD LH (Hi)� 28 30A Sistema de arranque 31 60A Sistema de anti bloqueio de freios 32 40A / 50A Fus�veis �DEF�, �WIPER�, �GAUGE�, �ECU-IG�, �TURN�, �IGN�, �CIG & RADIO� e �PWR� 33 100A �ABS�, �STOP�, �TAIL�, �ECU-B�, �DEF�, �AM1�, �WIPER�, �GAUGE�, �ECU-IG�, �TURN�, �IGN� e � Fus�veis PWR �
