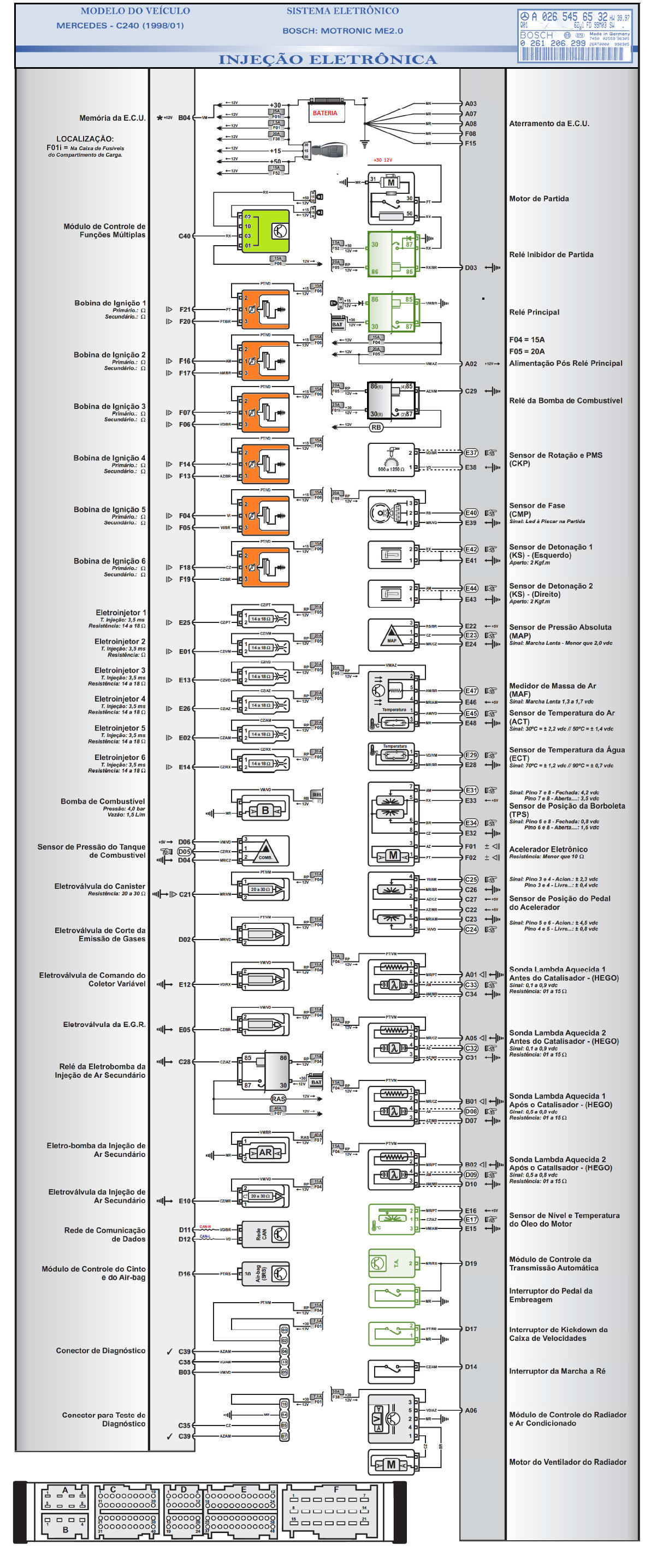

| DIAGRAMA EL�TRICO INJE��O ELETR�NICA |

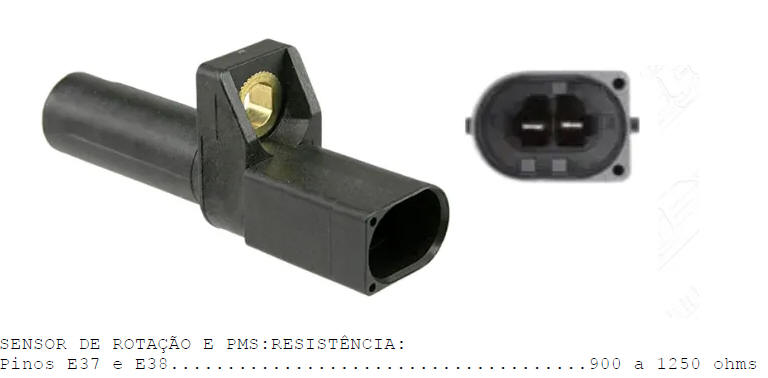

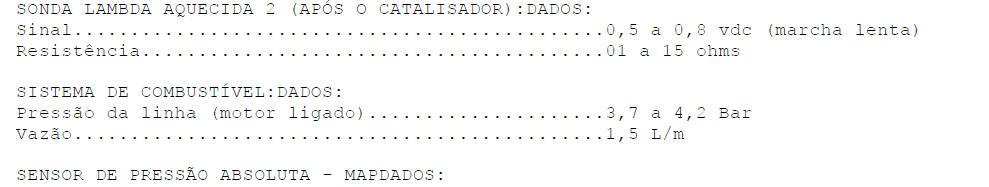

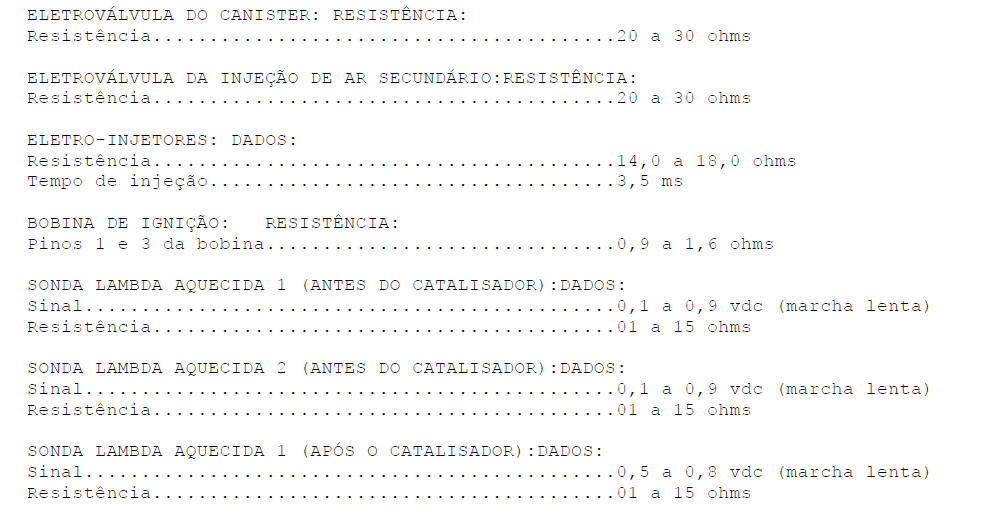

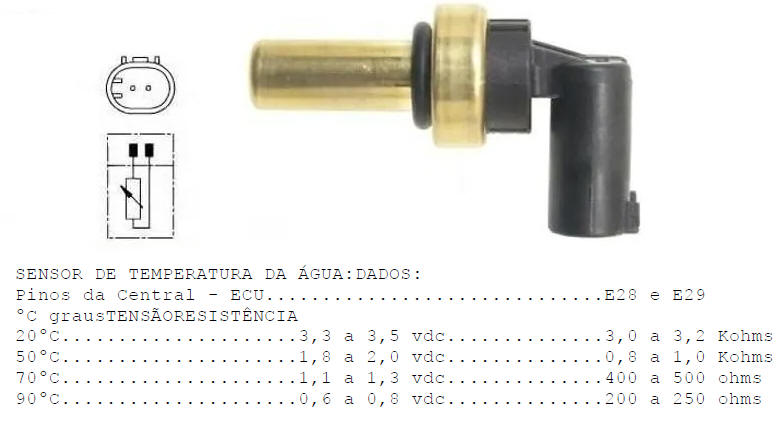

| SENSORES E SINAIS DE ENTRADA - VALORES DE TESTE |

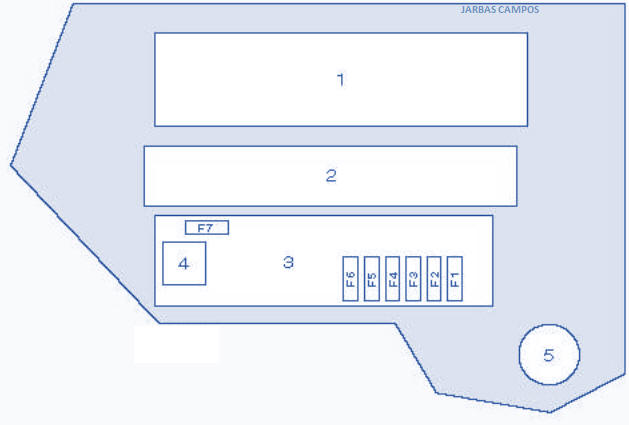

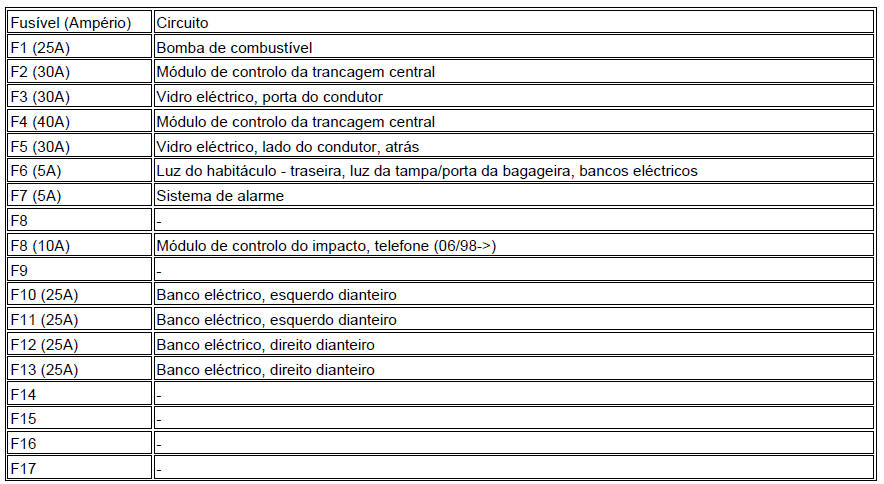

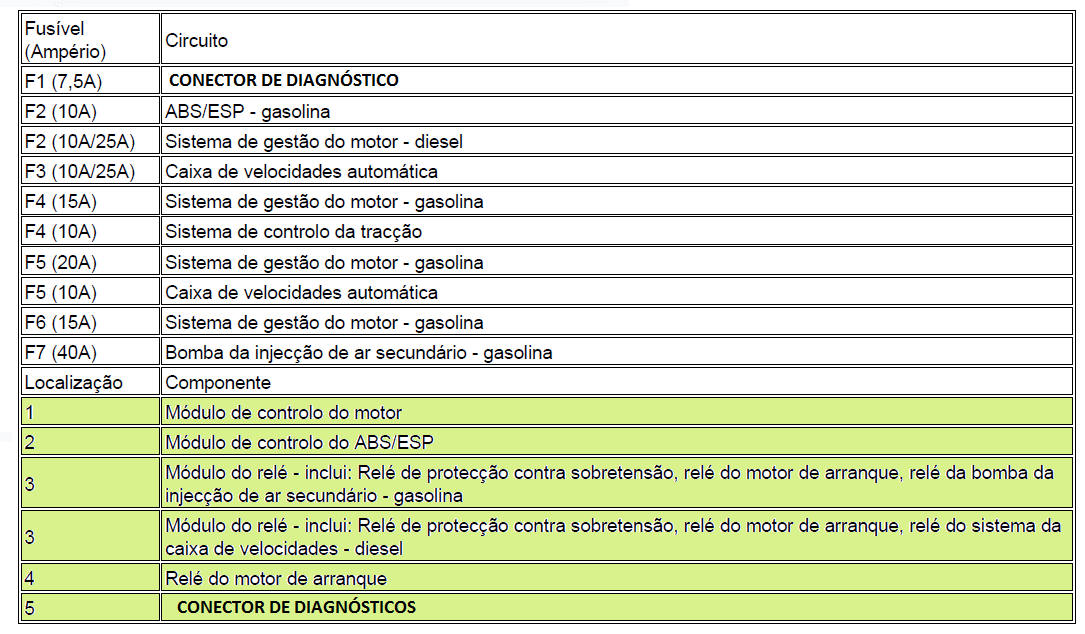

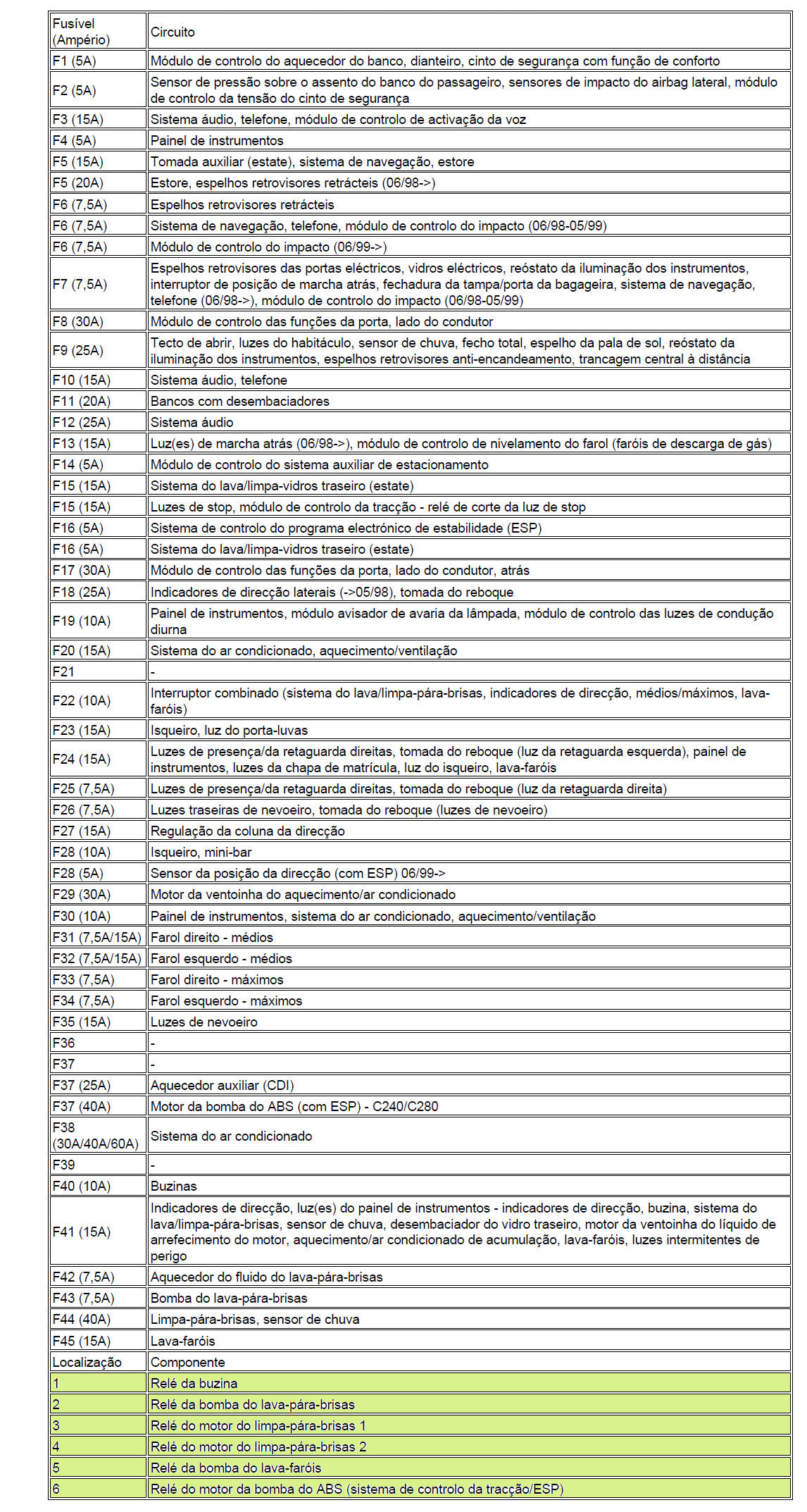

| RELES E FUS�VEIS |
| CONECTOR DE DIAGN�STICO |

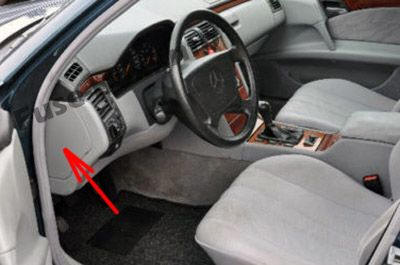

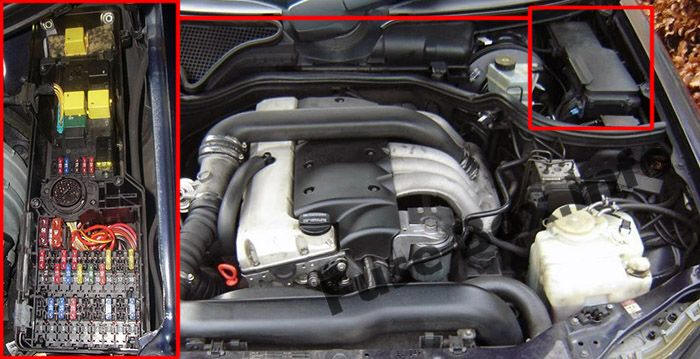

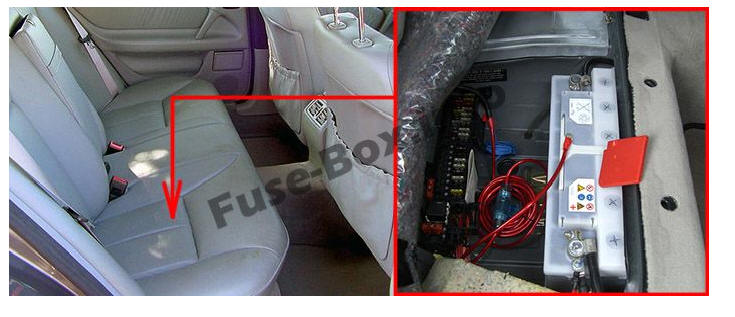

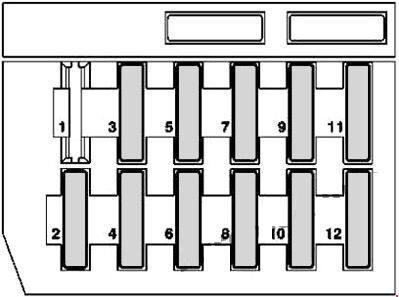

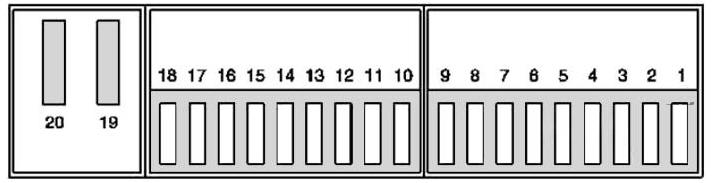

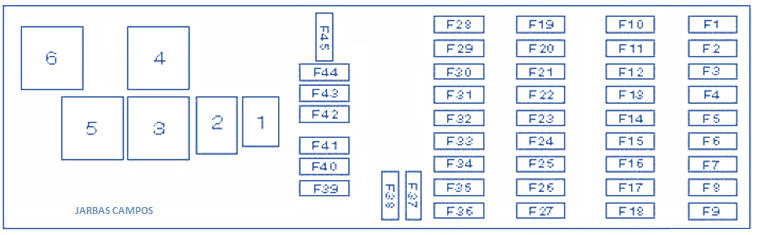

Localiza��o da caixa de fus�veis

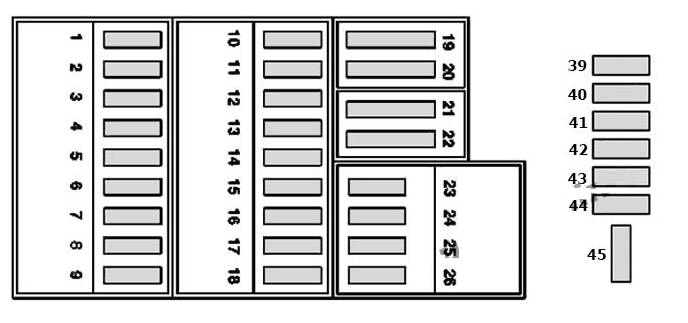

| N�MERO |
FUN��O |
CORRENTE |
|---|---|---|
| 1 | N�o usado | � |
| 2 |
Interruptor da luz de freio Cruise control |
15 |
| 3 |
Luz indicadora de m�ximos estrada direita |
7,5 |
| 4 |
Luz reversa Sinal de mudan�a de dire��o Controle do limpador traseiro (modelo 210 T) Controle de escurecimento do espelho Controle de assist�ncia ao estacionamento |
15 |
| 5 | Feixe principal esquerdo | 7,5 |
| 6 | Farol baixo direito | 15 |
| 7 | Luz de estacionamento dianteira direita Luz traseira direita | 7,5 |
| 9 | Farol baixo esquerdo | 15 |
| 9 |
Farol de nevoeiro esquerdo Farol de nevoeiro direito |
15 |
| 10 | Luz de estacionamento dianteira esquerda Luz traseira esquerda | 7,5 |
| 11 |
Ilumina��o da matr�cula Ilumina��o dos instrumentos Ilumina��o dos s�mbolos Controle autom�tico do alcance do farol |
7,5 |
| 12 | Farol de neblina | 7,5 |
