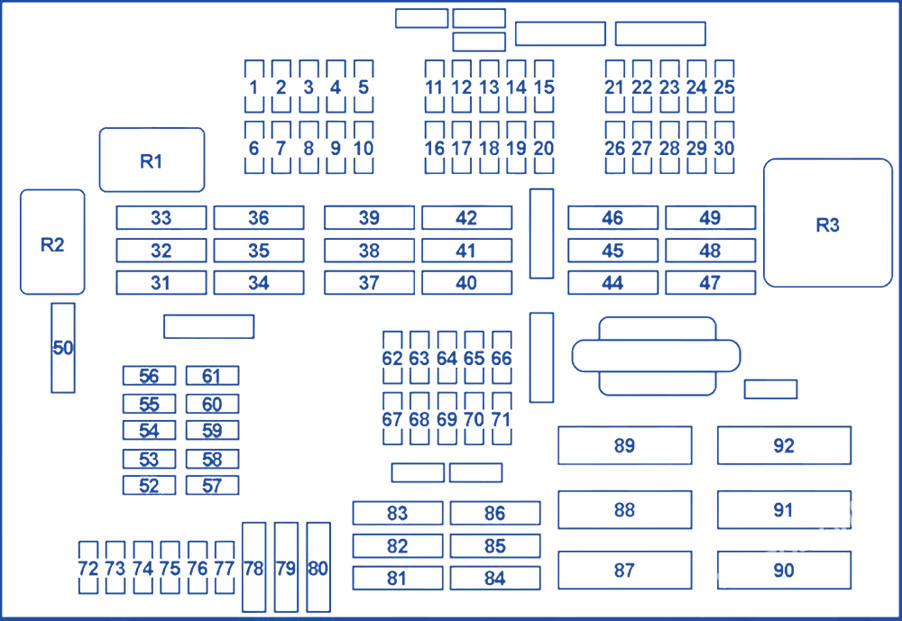

Diagrama da caixa de fus�veis
| N� | Amp | Circuitos protegidos |
|---|---|---|
| 1 | 20A | Unidade de controle de limpeza/lavagem traseira intermitente |
| 2 | - | N�o usado |
| 3 | 20A | Espelho retrovisor interno eletrocr�mico |
| 4 | 10A | N20, N46, N52, N55: Unidade de Controle DME (16i, 18i, 20i, 28i, 35i) |
| 5 | 10A | Centro de comuta��o da coluna de dire��o |
| 6 | 5A | Sensor AUC, Conversor DC/DC |
| 7 | 5A | Controle de dist�ncia de estacionamento (PDC), centro de controle de fun��o de telhado |
| 8 | 20A | Isqueiro dianteiro, tomada de carregamento do console central traseiro 1 e 2, tomada do compartimento de bagagem |
| 9 | 5A | Cluster de switch do driver, transceptor de telefone, conector de pacotes de retrofit de telefone |
| 10 | 5A | M�dulo de aquecimento do banco do motorista, m�dulo de aquecimento do banco do passageiro |
| 11 | 20A |
N20, N55: Unidade de controle DME N46 TU 2: Injetores de combust�vel N52: Sensor de condi��o de �leo, atuador DISA 1 e 2, v�lvula de ventila��o do tanque de combust�vel, sensor de virabrequim, sensor de fluxo de massa de ar |
| 12 | - | N�o usado |
| 13 | 10A | TCU, ULF, ULF-SBX, ULF-SBX-H, Combox, Caixa de Eje��o, Hub USB |
| 14 | 15A | Computador de informa��es do carro (CIC), r�dio (sem CIC) |
| 15 | 20A | Amplificador de �udio |
| 16 | 10A |
N20, N55: Unidade de controle DME N52: Unidade de acionamento do obturador do radiador, ventilador E-Box N46 TU 2: Sensor do virabrequim, v�lvula de ventila��o do tanque de combust�vel, medidor de massa de ar de filme quente, ventilador E-Box |
| 17 | 10A | N20, N46, N52, N55: M�dulo de Diagn�stico para Vazamento do Tanque de Combust�vel, Aba de Escape |
| 18 | 10A | M�dulo de v�deo, sintonizador digital |
| 19 | 5A | Trocador de CD |
| 20 | 10A | Interruptor de apoio lombar do motorista/passageiro, interruptor para ajuste da largura do encosto do banco do motorista/passageiro, bloco de v�lvula para ajuste da largura do encosto do banco do motorista/passageiro, bloco de v�lvula de apoio lombar dianteiro esquerdo/direito |
| 21 | - | N�o usado |
| 22 | 15A | Controle de Transmiss�o, Controle de Transmiss�o DKG |
| 23 | - | N�o usado |
| 24 | - | N�o usado |
| 25 | 20A | Telhado de vidro panor�mico |
| 26 | 5A | Unidade de controle da caixa de transfer�ncia, controle de estabilidade din�mica (DSC) |
| 27 | 5A | Controle de press�o dos pneus (RDC) |
| 28 | 5A | Rel� de corte de ventilador el�trico, conversor DC/DC |
| 29 | 5A | Coreia: V�lvula de corte de ventila��o do tanque |
| 30 | - | N�o usado |
| 31 | 30A | M�dulo de reboque |
| 32 | 30A | M�dulo de reboque |
| 33 | 40A |
exceto N20: Bomba El�trica de Refrigerante N47: Aquecedor de Combust�vel |
| 34 | - | N�o usado |
| 35 | - | N�o usado |
| 36 | 40A | Sistema de acesso para carro |
| 37 | 10A | N20: Unidade de Controle DME |
| 37 | 30A | N46 TU 2: Sensor de oxig�nio antes do conversor catal�tico, Sensor de oxig�nio 2 antes do conversor catal�tico, Sensor de oxig�nio ap�s o conversor catal�tico, Sensor de oxig�nio 2 ap�s o conversor catal�tico |
| 37 | 30A | N52: Bomba el�trica de refrigerante, termostato de mapa de caracter�sticas, sensor de �rvore de cames de admiss�o, sensor de �rvore de cames de escape, v�lvula solen�ide Vanos de admiss�o, v�lvula solen�ide Vanos de escape, v�lvula de controle de press�o de �leo |
| 38 | 15A | N20: Unidade de Controle DME |
| 38 | 30A | N46 TU 2: Bobinas de igni��o |
| 38 | 30A | N52: Sensor de oxig�nio antes do conversor catal�tico, Sensor de oxig�nio 2 antes do conversor catal�tico, Sensor de oxig�nio ap�s o conversor catal�tico, Sensor de oxig�nio 2 ap�s o conversor catal�tico, Aquecimento do respiro do virabrequim 1 |
| 39 | 30A |
N46 TU 2: Unidade de controle DME, termostato de mapa de
caracter�sticas, sensor da �rvore de cames de admiss�o,
sensor da �rvore de cames de escape, v�lvula solen�ide Vanos
de admiss�o, v�lvula solen�ide Vanos de escape, sensor de
n�vel de �leo, aquecimento do respiro do c�rter N52: injetores de combust�vel, bobinas de igni��o, capacitor de supress�o de interfer�ncia para igni��o Bobinas |
| 40 | 30A | Unidade de controle da caixa de transfer�ncia |
| 41 | 30A | Motor da janela do motorista, m�dulo da zona dos p�s |
| 42 | 40A | Amplificador de �udio (sistema HiFi Professional, sistema de �udio BMW Individual de �ltima gera��o, sistema de som surround Harman Kardon) |
| 43 | - | N�o usado |
| 44 | - | N�o usado |
| 45 | 30A | Interruptor de ajuste do banco do passageiro |
| 46 | 30A | M�dulo do banco do motorista |
| 47 | 30A | Circuito de bloqueio direito para desemba�ador do vidro traseiro |
| 48 | 30A | Bomba lavadora de farol |
| 49 | 30A | M�dulo de assento do passageiro |
| 49 | 40A | Dire��o ativa |
| 50 | 30A | Motor de limpeza |
| 51 | - | N�o usado |
| 52 | - | N�o usado |
| 53 | - | N�o usado |
| 54 | 7,5A | Sirene e Sensor de Alarme de Inclina��o |
| 55 | 5A | Sistema de acesso para carro |
| 56 | 20A | - |
| 57 | 15A | Buzina |
| 58 | 5A | C�mera de vis�o completa |
| 59 | 5A | Combox, Unidade de Controle Telem�tica (TCU) (EUA), Caixa de Eje��o (EUA) |
| 60 | - | N�o usado |
| 61 | 5A | Unidade de controle de acesso confort�vel, m�dulo eletr�nico da ma�aneta da porta externa do lado do motorista, m�dulo eletr�nico da ma�aneta da porta externa do lado do passageiro |
| 62 | 7,5A | Centro de controle de fun��es do telhado |
| 63 | 5A | Ilumina��o indicadora de marcha, diversidade a�rea (filtro supressor de ru�do) |
| 64 | - | N�o usado |
| 65 | 10A | Gerenciamento da din�mica longitudinal, ilumina��o indicadora de marcha (transmiss�o autom�tica), chave seletora de marcha (transmiss�o de dupla embreagem) |
| 66 | 7,5A | Conjunto de interruptores do motorista, espelho externo do lado do passageiro |
| 67 | 20A | Bomba de combust�vel el�trica |
| 68 | 20A | M�dulo de aquecimento do banco do motorista |
| 69 | - | N�o usado |
| 70 | 20A | Controle da bomba de combust�vel (EKPS) |
| 71 | 20A | Soquete de reboque |
| 72 | 15A | Fechadura do sistema da porta do motorista |
| 73 | 15A | Fechadura do sistema da porta do passageiro |
| 74 | 5A | Unidade de controle do conjunto de instrumentos |
| 75 | 5A | Conjunto de interruptores da coluna de dire��o |
| 76 | 10A | Exibi��o Central de Informa��es |
| 77 | 10A | Luz do porta-bagagens, luz do porta-luvas, sistema de aquecimento/ar condicionado |
| 78 | 30A | Motor do vidro el�trico do lado traseiro do motorista |
| 79 | 30A | N�o usado |
| 80 | 30A | Motor do vidro el�trico lateral do passageiro traseiro |
| 81 | 30A | Motor da janela do motorista |
| 82 | 30A | Controle Din�mico de Estabilidade (DSC - sem Partida-Parada Autom�tica do Motor), Conversor CC/CC (com Partida-Parada Autom�tica do Motor) |
| 83 | - | N�o usado |
| 84 | 40A | M�dulo da zona dos p�s |
| 85 | 30A | Conversor CC/CC |
| 86 | 40A | M�dulo da zona dos p�s |
| 87 | - | N�o usado |
| 88 | 40A | Est�gio de sa�da do soprador |
| 89 | 40A | Rel� da bomba de ar secund�rio |
| 90 | 40A | Controle Din�mico de Estabilidade (DSC) |
| 91 | 15A | Fechadura do sistema da porta do passageiro |
| 92 | 50A | Ventilador 400W: Rel� de Corte de Ventilador El�trico |
| 92 | 60A | Ventilador 600W: Rel� de Corte de Ventilador El�trico |
| Reles | ||
| R1 | Limpador de vidro traseiro | |
| R2 | Limpador (rel� n� 1) | |
| R3 | Terminal 30G | |
| R4 | Limpador (rel� n� 2) | |
| R5 | Gasolina: Digital Motor Electronics (DME) Principal | |
| R6 | Sistema de limpeza de far�is | |
| R7 | Bomba de combustivel |
