Capitulo 148



Aplicativos FORD

Motor DOHC 16V

Ford Escort 1.8 16V Zetec

Intervalo de Troca da Correia Dentada

A Montadora recomenda a troca da Correia dentada a cada 80,000Km

Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Precauções Especiais

- Desconecte o cabo terra da Bateria

- Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

- Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

- Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

- Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

- Observe todos torques.

Diagrama.




Remoção

1-Remova a correia de Acessórios.

2-Levante o carro pelo suporte do veiculo.

3- Remova.

a-Remova roda e pneu direito dianteiro.

b-Remova o protetor da água interno.

OBS: Verifique se a árvore de manivelas estiver em ponto morto superior (PMS) e ensira a  polia da árvore dee manivelas na marca fig 1.

4-Levante o motor e remova.

a-Montagem direita do motor.

b-Tampa de válvulas.

c-Parafuso da Polia da árvore de manivelas. fig 2

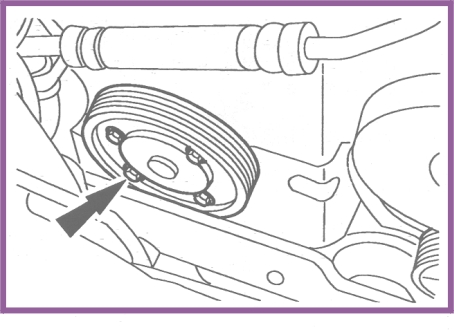

d-Polia da árvore de manivelas. fig 3


e-Polia da bomba de água.


f-Protetores da correia dentada.

5-Installe a ferramenta (Régua) de alinhamento 21-162A  conforme a fig 13


6-Solte o parafuso de retenção do tensionador.

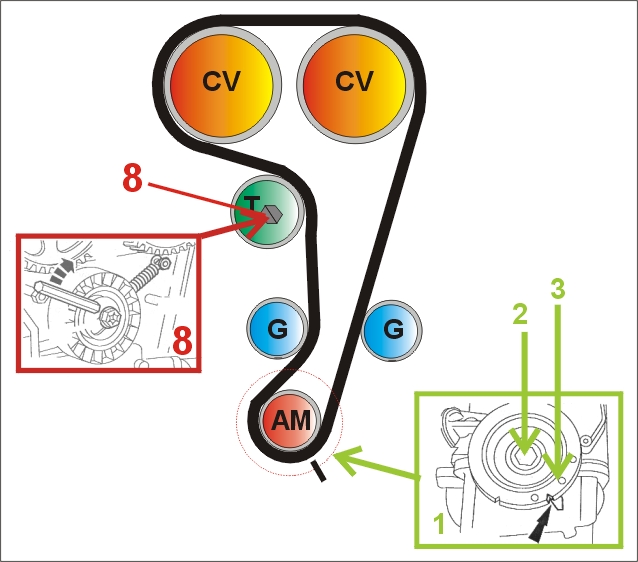

7-Use uma chave Allen para rodar a polia do tensionador  para afrouxar a correia fig 8.


8-Remova a corria dentada.

Nota: Se for usar a correia antiga, marque a direção de rotação com giz.

Instalação

1-Monte as engrenagens do comando de válvulas.

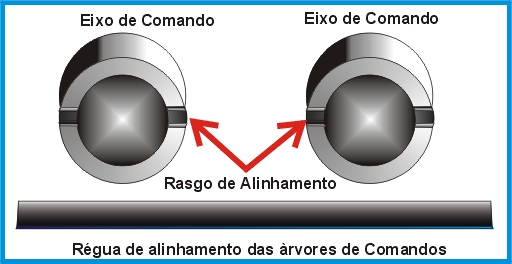

2-Os rasgos nas extremidades das árvores dos comandos de Válvulas  tem de ficar  na horizontal  e acima da superficie de contato da tampa do cabeçote do motor. Os ressaltos de admissão e de escape  no cilindro 4 tem de ficar apontado para o centro do motor.

3-Alinhe as árvores de comando de válvulas.

4-Monte a Ferramenta especial das árvores do comando de Válvulas.


Nota: Para tornar a marcação do carter mais legivel  alongue-a com uma tira pequena de folha de metal.

5-Coloque a árvore de manivelas em ponto morto superior.


6-Abaixe o Veiculo.

7-Monte a mola do tensor da correia .

a-Coloque o pino de fixação

b-Enganche a mola tensora em posição.

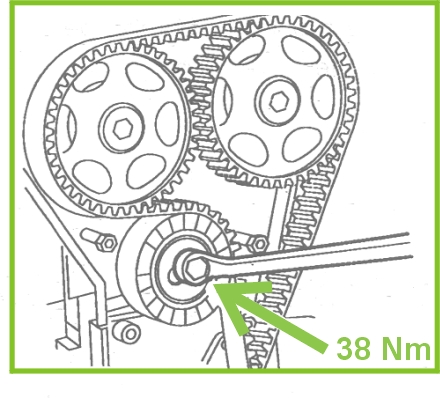

c- Empurrea polia tensora contra a força da mola e aperte-a, rodando a chave sextavada no sntido anti-horário ee apertando o parafuso com um torque 38 Nm.


8-Monte a Correia na seguinte ordem.

OBS: Verifique se a árvore de manivelas estiver em ponto morto superior (PMS)

a-Posicione a correia dentada comecando pela polia de comando da árvore de Manivelas e continuando no sentido anti-horário.

b-Afrouxe o parafuso da polia tensora da correia dentada.

c-A pressão da mola empurra a polia tensora da correia dentada.

OBS:  A árvore de manivelas dever permanecer  em ponto morto superior (PMS).

OBS: Não force as engrenagens das árvores de comandos de válvulas com a ferramenta de regulagem.

9-Fixe as engrenagens  das árvores de comando de válvulas  na seguinte ordem:

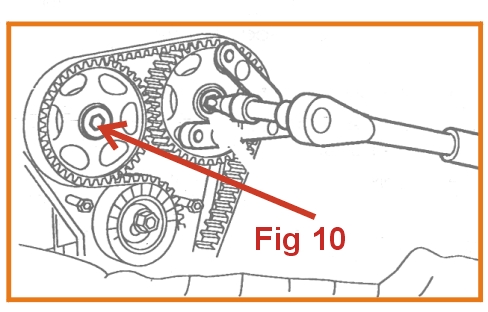

a-Aperte os parafusos  das engrenagens das árvores de comandos de válvulas mantendo-os imobilizados com uma ferramenta especial.

b-Retire a ferramenta  de alinhamento 21-162A

c-Rode a árvore de manivelas por duas voltas  no sentido horário no sentido da rotação do motor  depois até o ponto morto superior..

d-Coloque a ferramenta 21-162A de alinhamento em posição.


10-Regule a tensão da correia dentada.

a-Alivie a polia tensionadora da correia e reaperte outra vez.

b-Retire a ferramenta de alinhamento 21-162A.

OBS:Se existir um ligeiro erro na posição de ponto morto superior PMS alinhe a árvore de comando de válvulas  com a ferramenta 15-030A  possa ser intruduzida. A árvore de manivelas  tem de permancer em ponto morto superior PMS.

c-Coloque a ferramenta de alinhamento 21-162A para proceder  á vereficação.

OBS: Verifique se o comando de válvulas estiver em ponto morto superior (PMS)

11-Se não for possivel intruduzir a ferramenta de alinhamento 21-162A proceder da seguinte forma:

OBS: A árvore de manivelas  tem de permancer em ponto morto superior PMS.

a-Solte a engrenagem da árvore do comando de válvulas mantendo-a imobilizada  com uma ferramenta especial.

b-Gire a árvore de comando de válvulas até ser possivel introduzir a ferramenta  de alinhamento 21-163A.

c-Aperte o parafuso da engrenagem da árvore de comando de válvulas de um torque de 68Nm.


d-Retire a ferramenta de alinhamento.

e-Volte a girar o motor e verefique a posição da árvore de comando de válvulas.

12-Monte a tampa do cabeçote do motor na seguinte ordem.

a-Lubrifique  as roscas das Velas

b-Coloque e aperte as Velas e de um torque de 15 Nm.

c-Encaixe os cabos de Velas
