COMPONENTES DO SISTEMA IAW 4LV 4SV 4MV

COMPONENTES DO SISTEMA IAW 4LV 4SV 4MV - Gol Power 00/05

O sensor de rotação - HALL

O sensor de rotação é do tipo Hall e precisa ser alimentado com tensão e negativo pela Unidade de Comando.

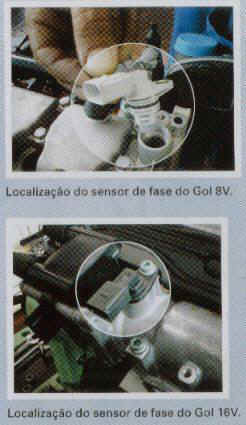

O sensor de fase - HALL

o sensor de fase é do tipo Hall e precisa ser alimentado pela Unidade de Comando:

Corpo de borboleta motorizado

montado na parte superior do coletor da admissão

Borboleta motorizada

	possui 2 sensores (potenciômetros com duas pistas de carbono independentes) e alimentados com +5V pela Unidade de Comando.
	possui 1 atuador (motor elétrico de 12V)

Motor de controle da abertura da válvula de aceleração + potenciômetros (sensores de posição da borboleta).

conector de 6 pinos para ligação externa

sinal do TPS1
alimentação +5V dos potenciômetros
alimentação +12V do motor elétrico (controle de abertura da borboleta de aceleração).
sinal do TPS2
alimentação - do motor elétrico
negativo (massa) dos potenciômetros

Três pedais

	pedal do acelerador eletrônico (2 sensores + conector elétrico de 6 pinos).
	pedal de freio (1 sensor - interruptor de 4 fios).
	pedal da embreagem (1 sensor - interruptor de 2 fios

Pedal do acelerador

2 sensores de posição independentes e com ângulos de funcionamentos diferentes.

Pedal de freio alimentação + 30 12V do interruptor alimentação + 15llii12V do interruptor sinal do interruptor de freio para o terminal 55 da UC sinal do interruptor de freio ao terminal 56 da UC
Pedal da embreagem ao terminal 39 da UC +12V ( linha 15 )
