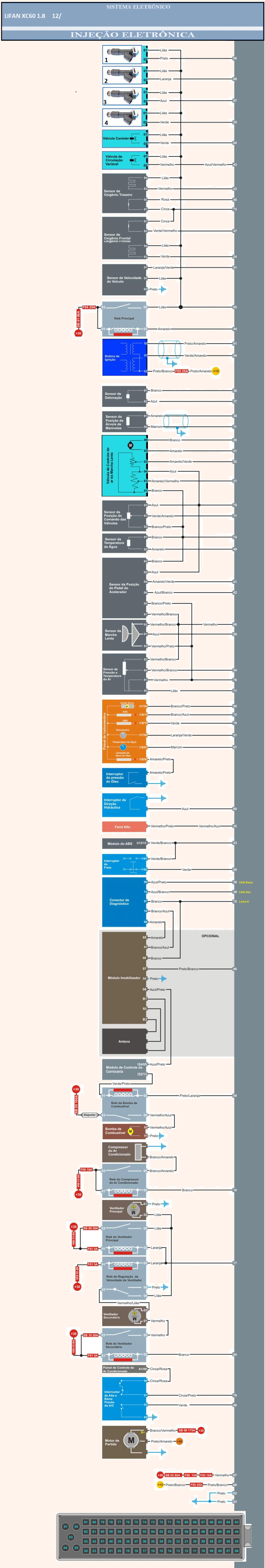

| ESQUEMA EL�TRICO - INJE��O ELETR�NICA 261223 |
| RELES E FUS�VEIS |
| MOTOR - TORQUES E APERTOS |
Caixa de fus�vel do compartimento do passageiro
|
N�o. |
Circuitos protegidos |
UMA |
|
FS42 |
CD / DVD | 15 |
| FS43 | Cluster de instrumentos | 10 |
| FS20 | IMMO | 10 |
| FS27 | BCM | 5 |
| FS29 | Teto solar | 20 |
| FS46 | Espelho Retrovisor Desembaciador | 10 |
| FS47 | Degelo Traseiro | 25 |
| FS17 | Bloqueio de Controle | 20 |
| FS14 | L�mpada reversa | 10 |
| FS16 | Descolora��o multifuncional | 10 |
| FS37 | Aquecimento de assento | 15 |
| FS24 | A / C | 15 |
| FS39 | SRS | 15 |
| FS34 | Limpador de parabrisa dianteiro | 25 |
| FS21 | IMMO | 5 |
| FS33 | Isqueiro | 15 |
| FS36 | Espelho retrovisor | 7,5 |
| FS41 | CD / DVD | 5 |
| FS15 | Abajur | 10 |
| FS35 | Limpador traseiro | 20 |
| FS13 | Virar l�mpada | 15 |
| FS30 | Luz de freio | 10 |
| FS32 | Pot�ncia Sobressalente | 15 |
| FS26 | Janelas de poder | 30 |
| SB11 | Ventilador | 30 |
| SB07 | AM1 | 40 |
| SB08 | AM2 | 40 |
| Retransmiss�o | ||
|
К14 |
Rel� de Nevoeiro Traseiro | |
| К16 | Rel� de Desembaciador | |
| К10 | Rel� do ventilador | |
|

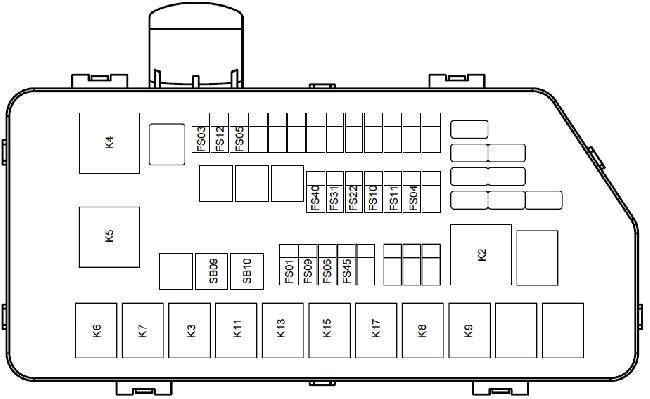

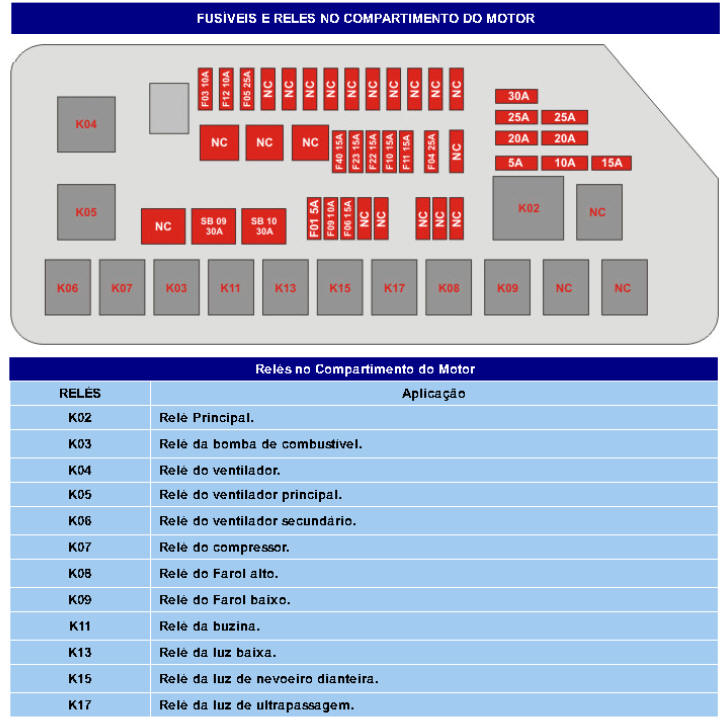

N�o. |
Circuitos protegidos |
UMA |
|
SB09 |
Fus�vel do Ventilador Principal | 30 |
| SB10 | Fus�vel de ventilador menor | 30 |
| FS01 | Fan Fuse | 5 |
| FS03 | Fus�vel da ECU | 10 |
| FS04 | Fus�vel do rel� principal | 25 |
| FS05 | Fus�vel de Pot�ncia IG2 | 25 |
| FS06 | Fus�vel da bomba de combust�vel | 15 |
| FS09 | A / C Compressor Fuse | 10 |
| FS10 | Ultrapassar / fus�vel de l�mpada de alto feixe | 15 |
| FS11 | Fus�vel de l�mpada de baixo feixe | 15 |
| FS12 | Fus�vel de Pot�ncia IG2 | 10 |
| FS22 | Fus�vel dianteiro da n�voa | 15 |
| FS31 | Fus�vel de Chifre | 15 |
| FS40 | Fus�vel de luz pequena | 15 |
| FS45 | Fus�vel traseiro da n�voa | 10 |
| Retransmiss�o | ||
|
К2 |
Rel� Principal | |
| К3 | Rel� da bomba de combustivel | |
| К4 | Rel� de Regulamenta��o SPD | |
| К5 | Rel� do Ventilador Principal | |
| К6 | Rel� de ventilador menor | |
| К7 | A / C Compressor Relay | |
| К8 | Rel� de Feixe Alto | |
| К9 | Rel� de Feixe Baixo | |
| К11 | Rel� de buzina | |
| К13 | Rel� de luz pequena | |
| К15 | Rel� de Nevoeiro Frontal | |
| К17 | Ultrapassando o Rel� da L�mpada | |
