FORD – Diagramas Elétricos

Selecione o modelo para visualizar o diagrama

Atualização: 3125

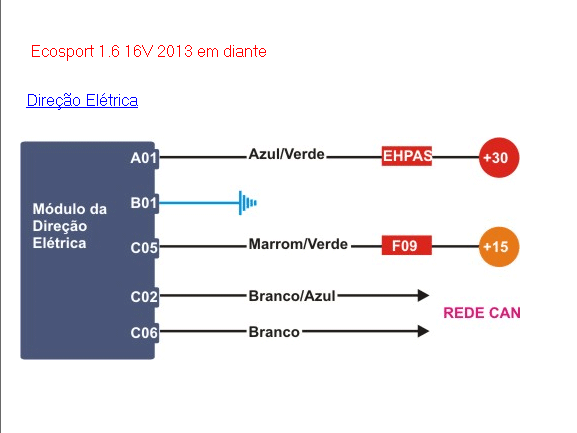

ECOSPORT – Diagrama Elétrico

Diagrama ECOSPORT

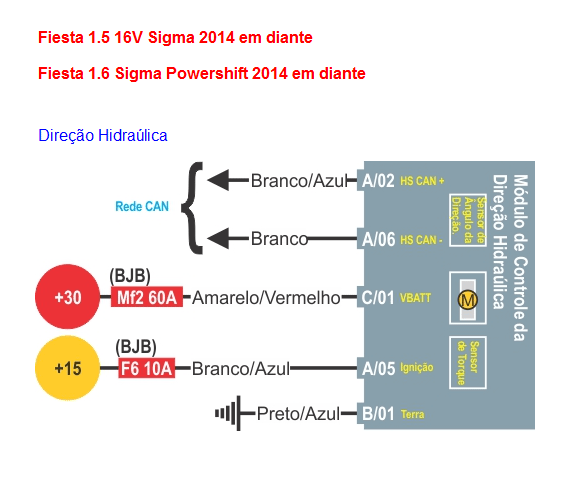

FIESTA 1.5 – 13/ – Diagrama Elétrico

Diagrama FIESTA 13

FIESTA 1.5 – 14/ – Diagrama Elétrico

Diagrama FIESTA 14

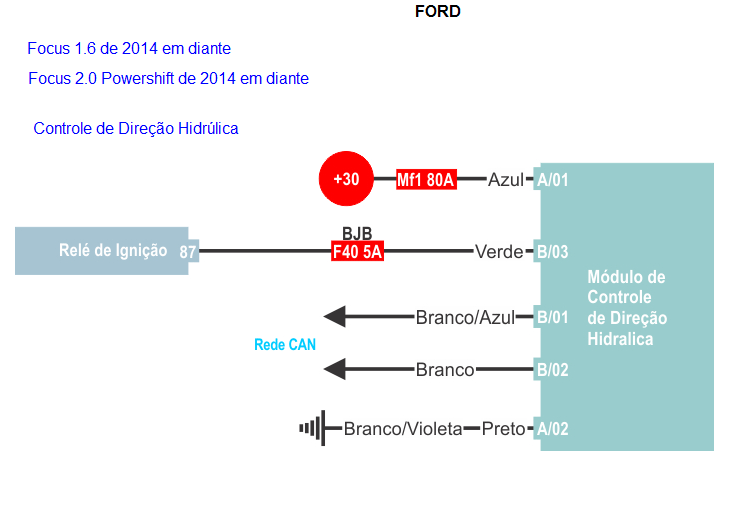

FOCUS 1.6/2.0 – Diagrama Elétrico

Diagrama FOCUS

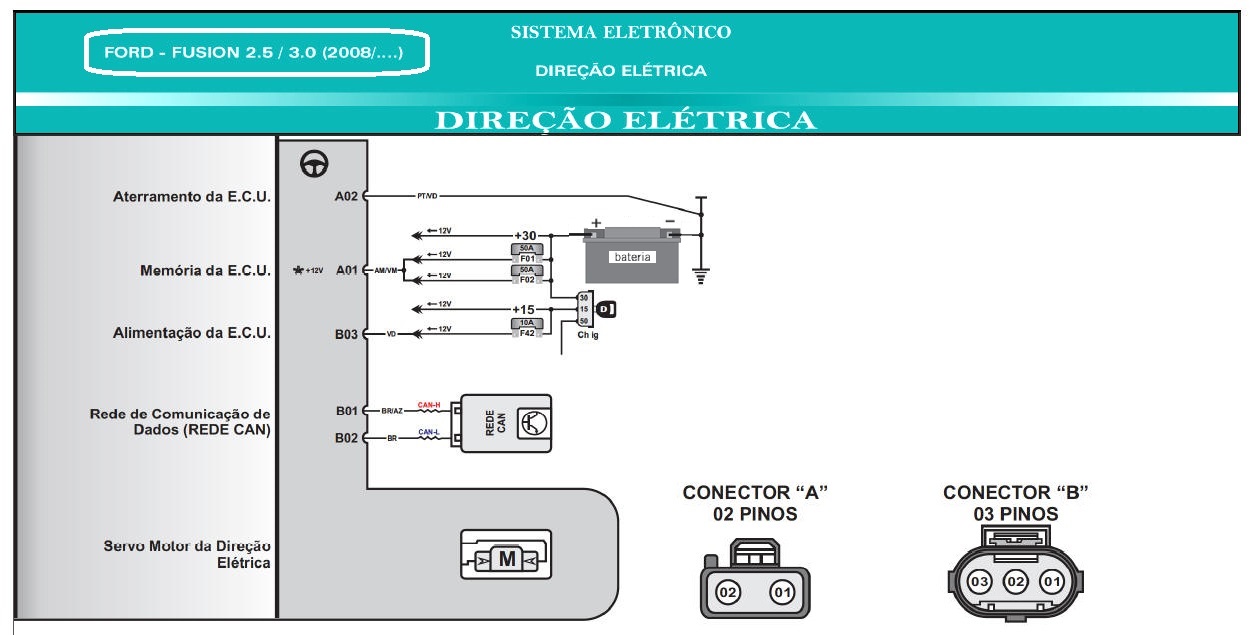

FUSION 2.5 – 08/ – Diagrama Elétrico

Diagrama FUSION 2.5

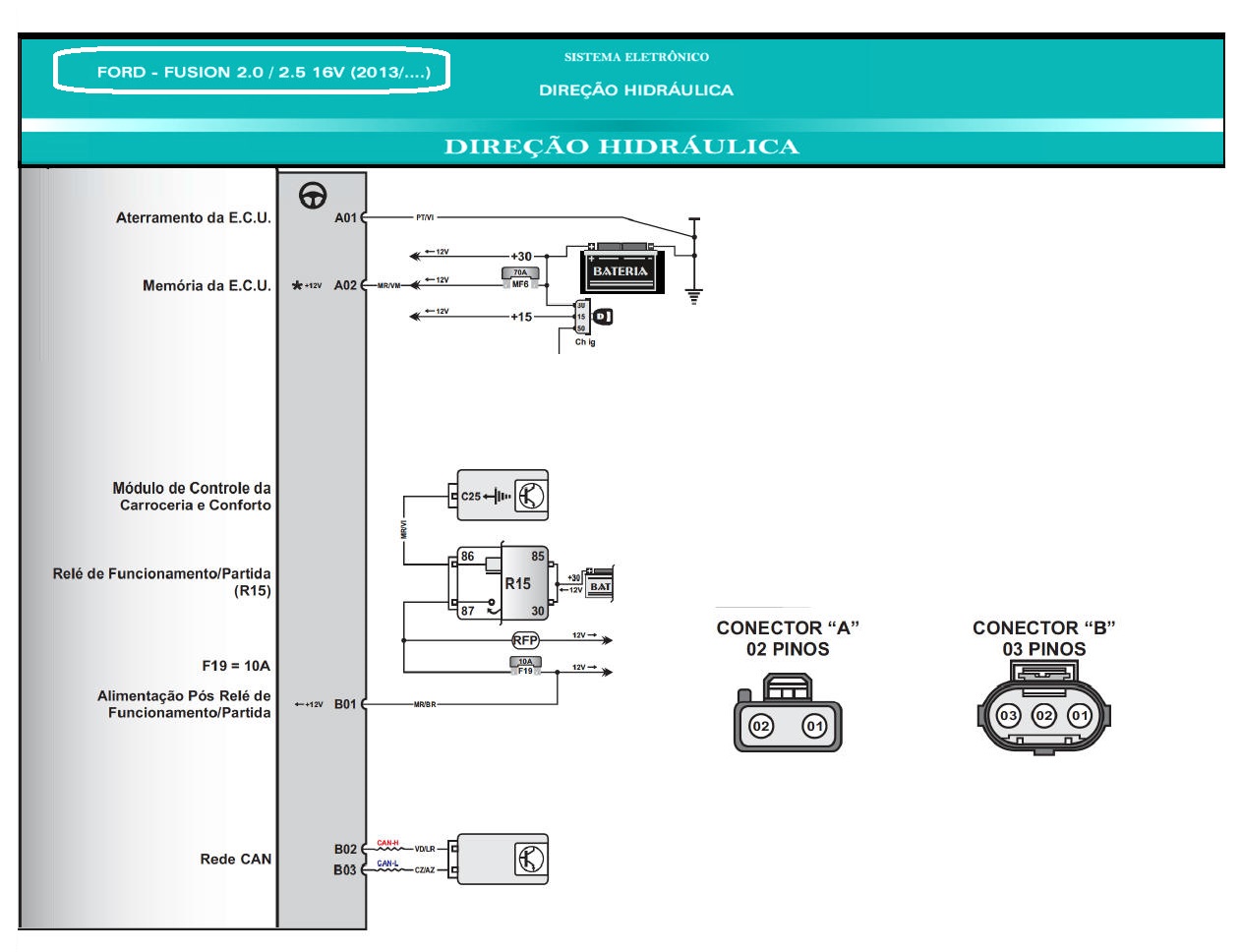

FUSION – 13/ – Diagrama Elétrico

Diagrama FUSION 13

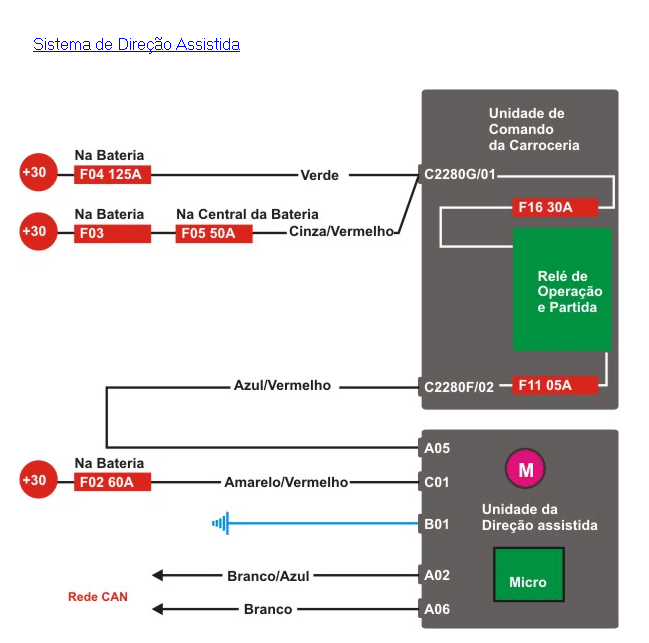

KA – 13/ – Diagrama Elétrico

Diagrama KA

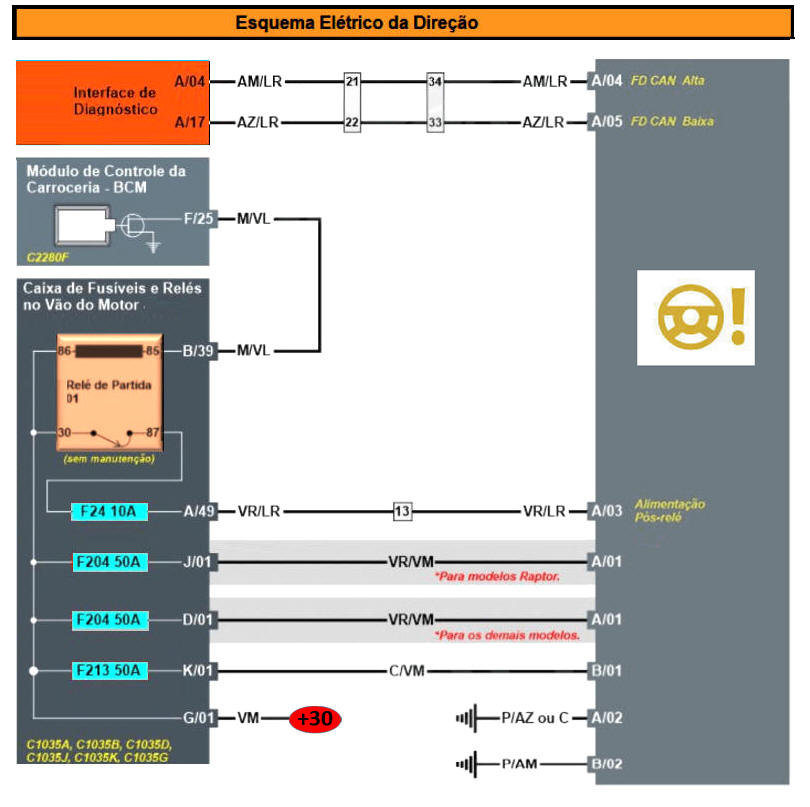

RANGER 2.0 – 24/ – Diagrama Elétrico

Diagrama RANGER

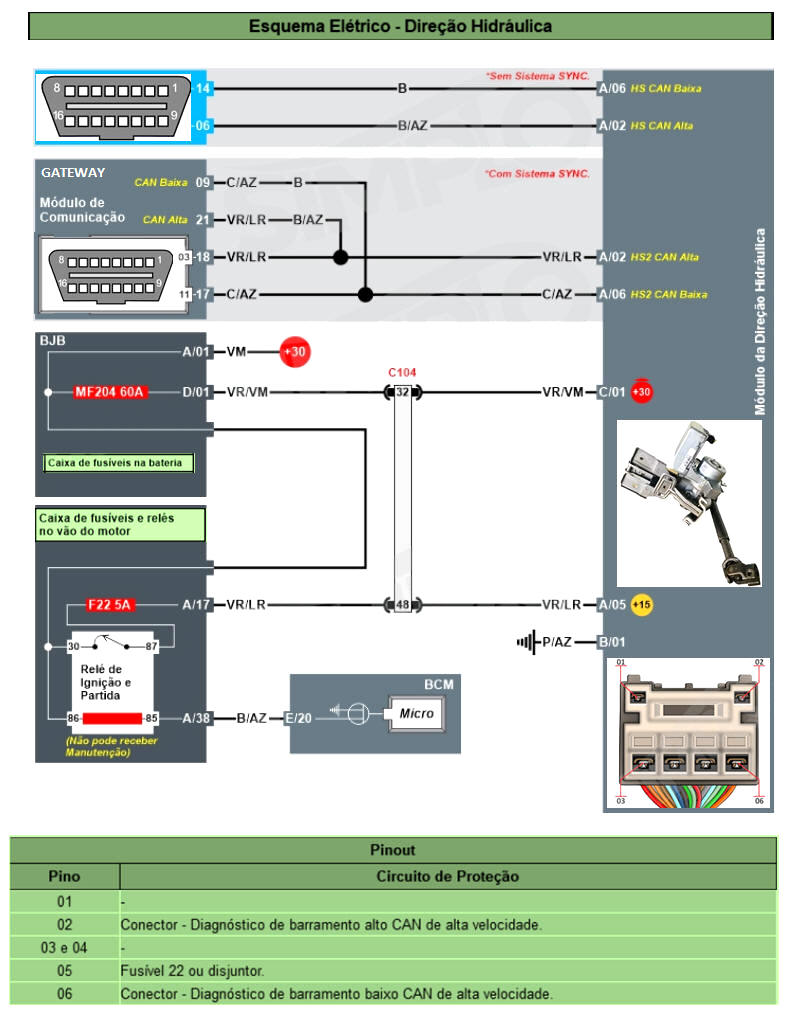

KA – 19/21 – Diagrama Elétrico

Diagrama KA 19/21
