8125

ESQUEMA ELÉTRICO - INJEÇÃO ELETRÔNICA   8125

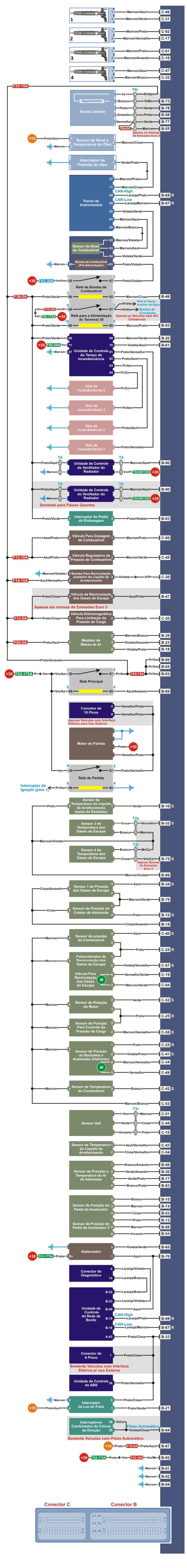

DIAGRAMA ELÉTRICO - INJEÇÃO ELETRÔNICA

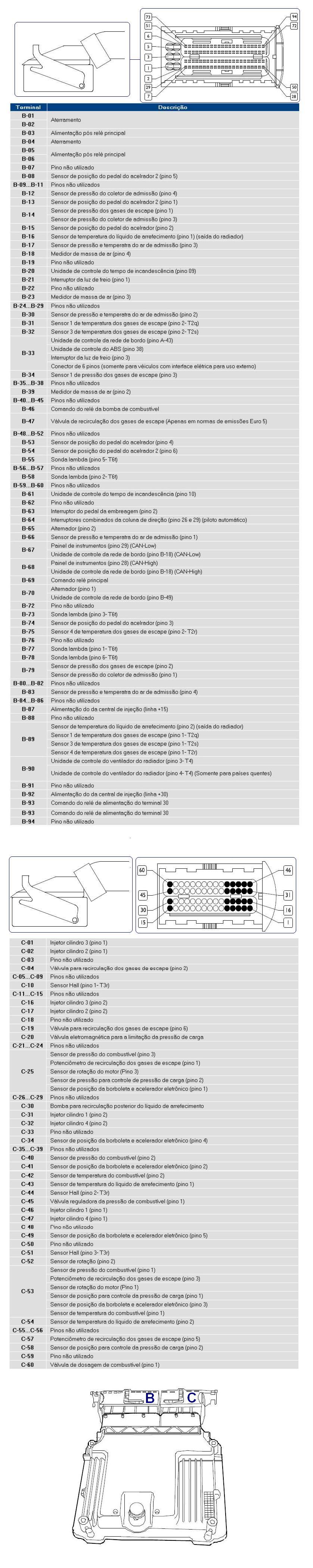

UNIDADE DE COMANDO - PINOUT
DIAGNÓSTICO DOS SENSORES E SINAIS DE ENTRADA

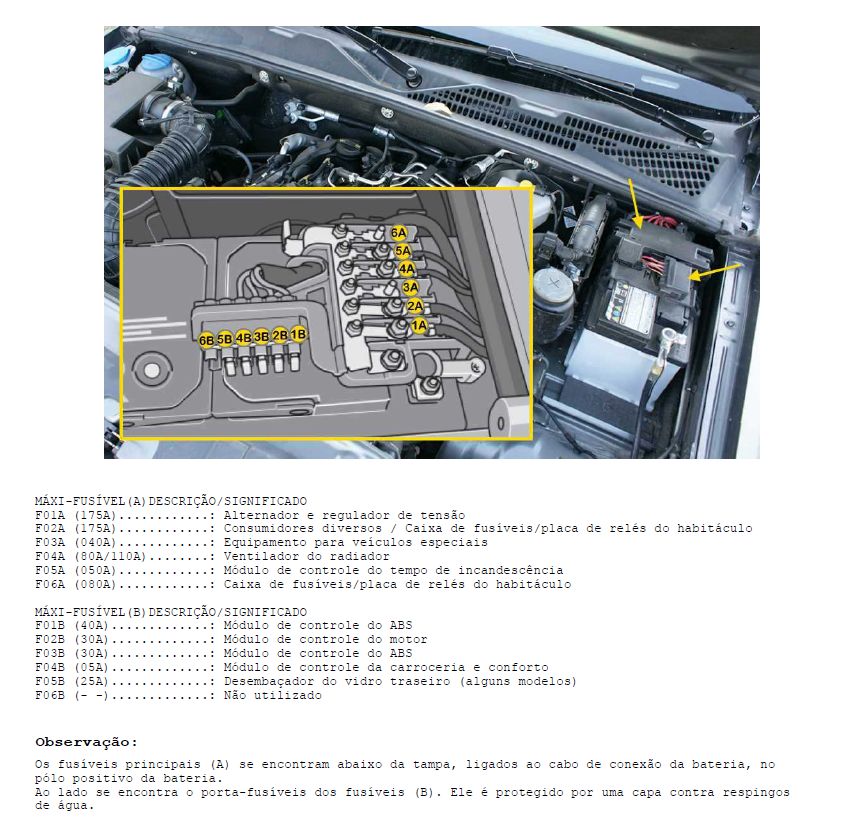

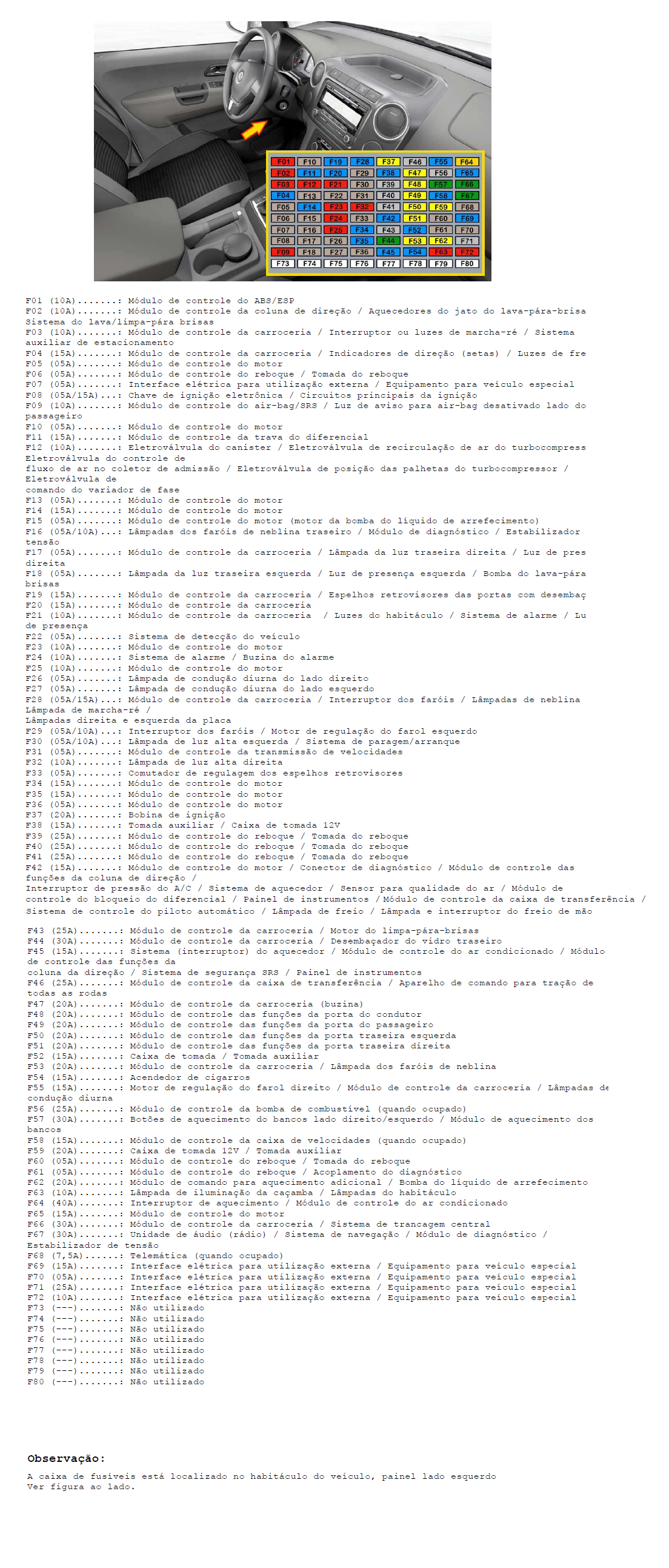

FUSÍVEIS

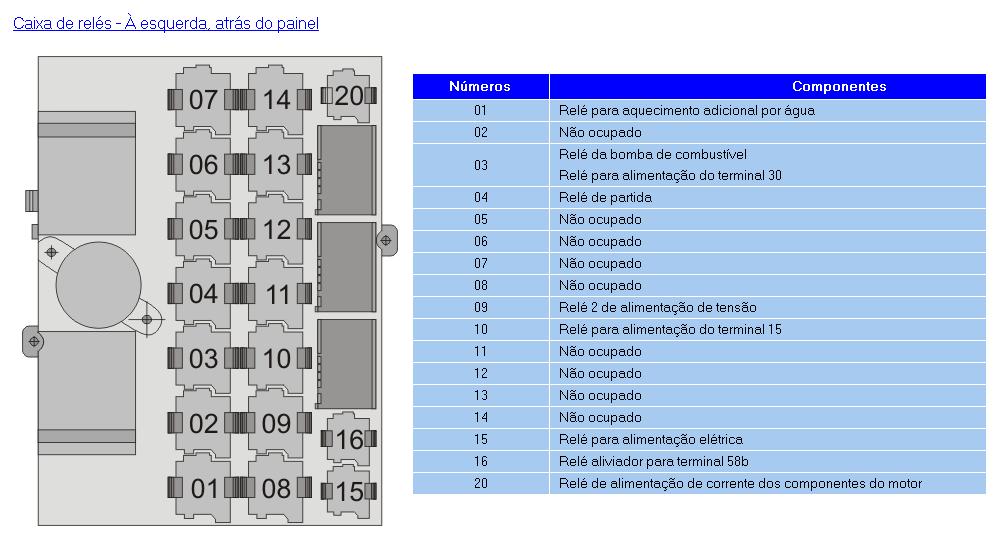

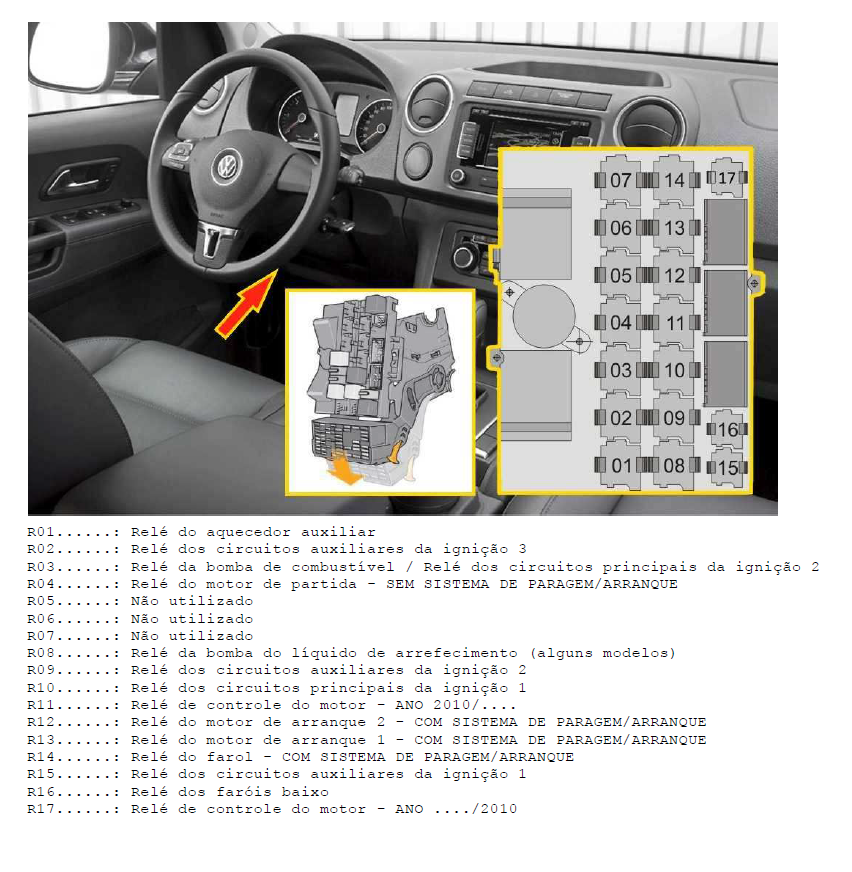

RELES

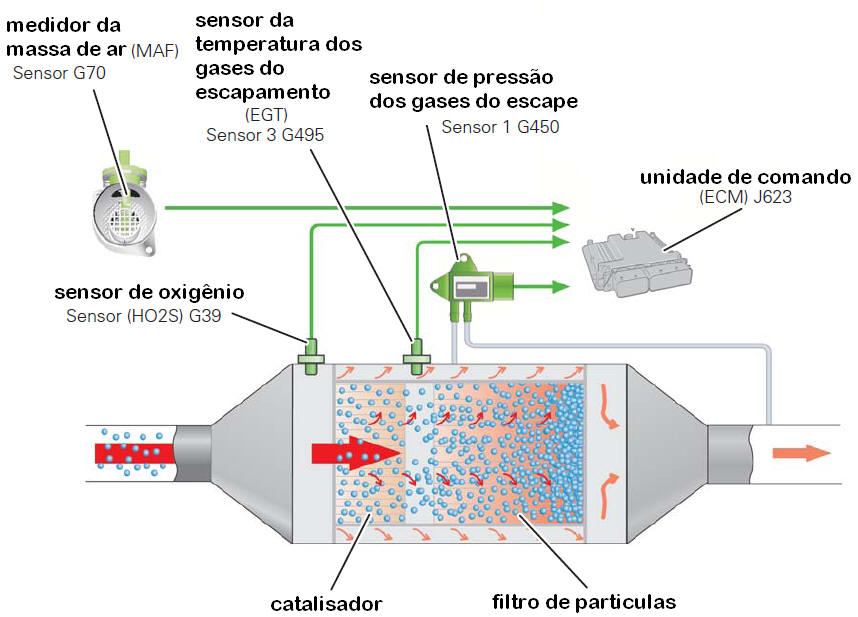

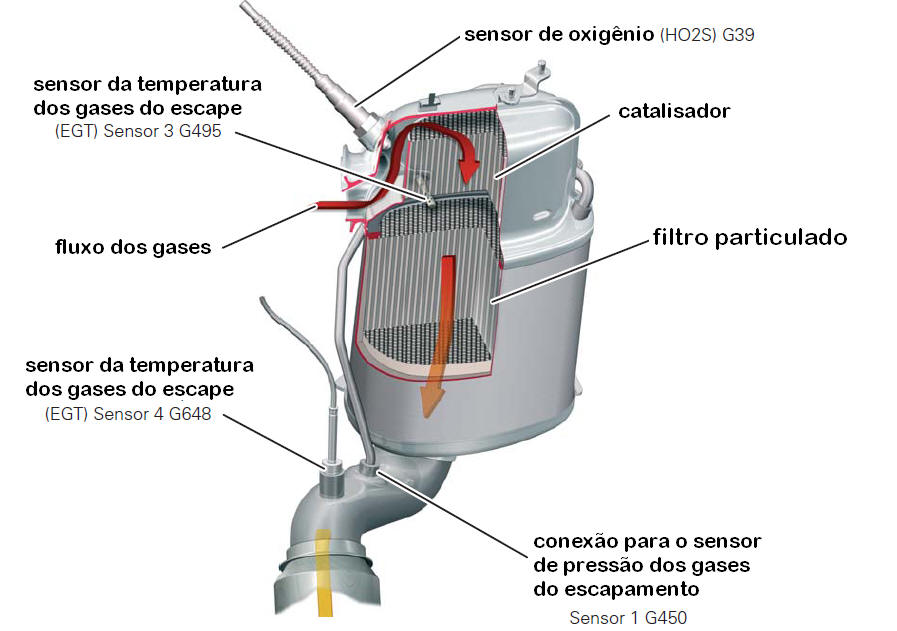

DIAGRAMA DO SISTEMA DE ESCAPAMENTO
RESET DE SERVIÇO - PAINEL
MANUAL DE SERVIÇO MECÂNICA/MOTOR/INJEÇÃO ELETRÔNICA

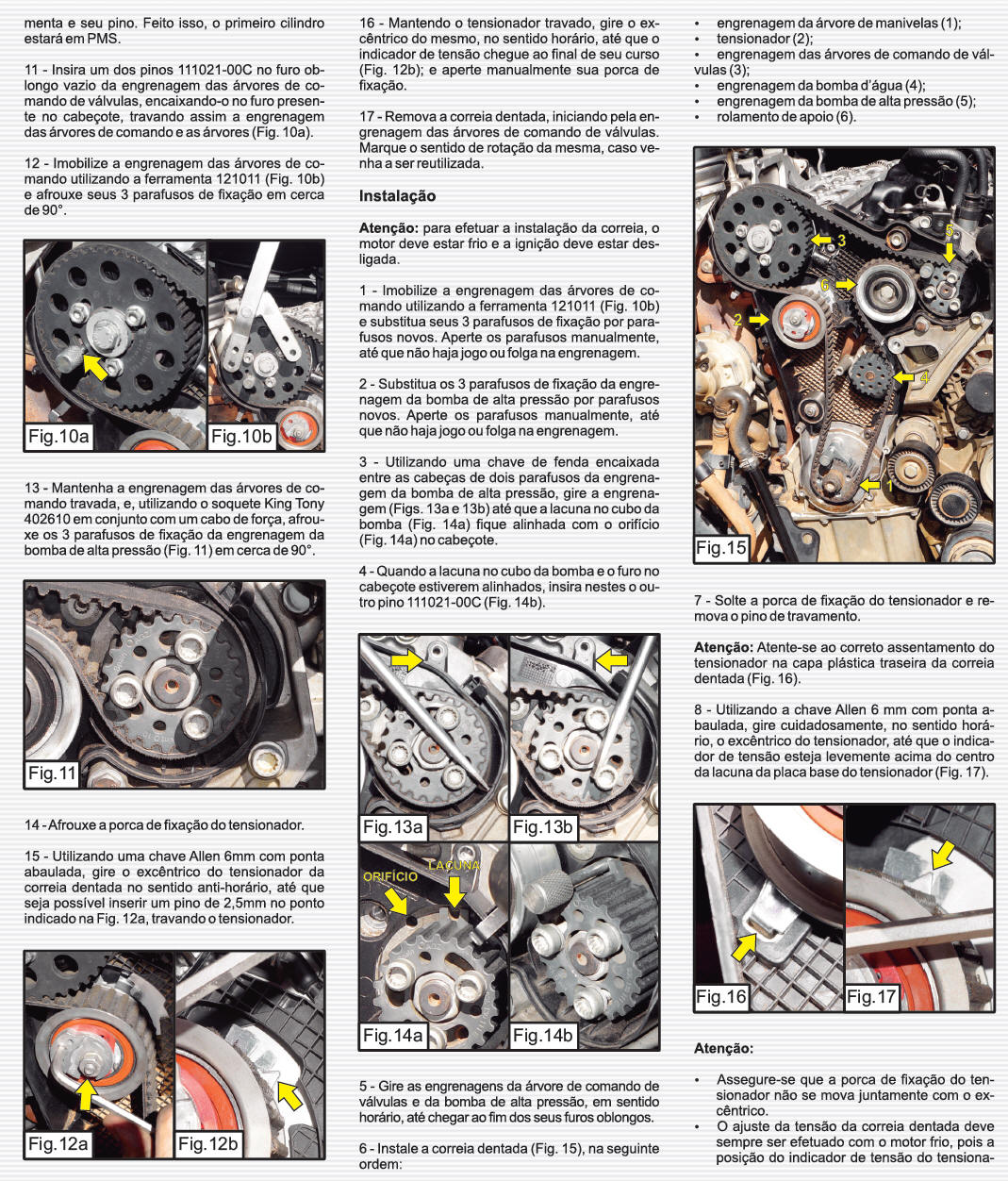

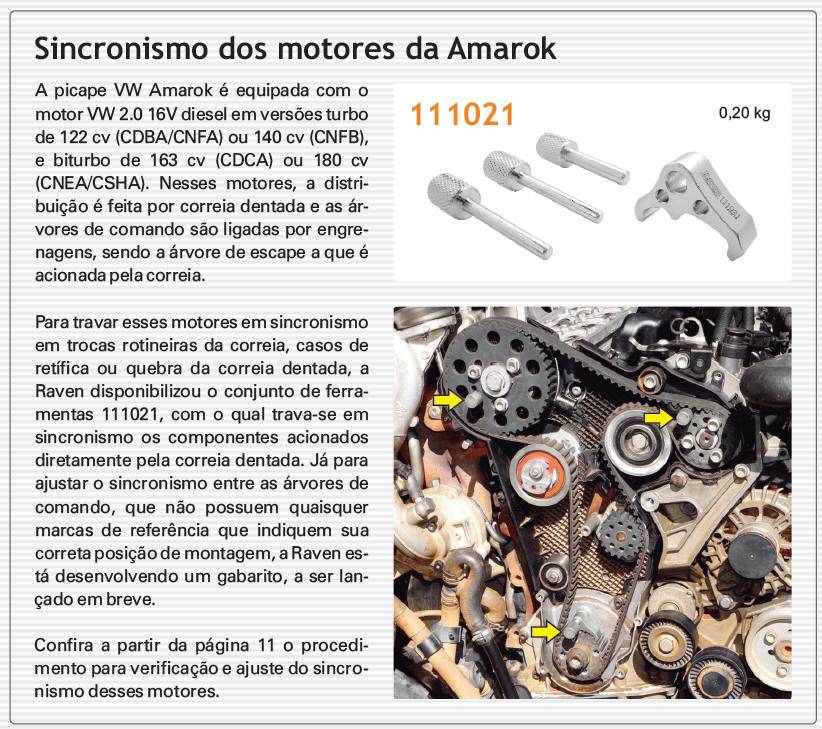

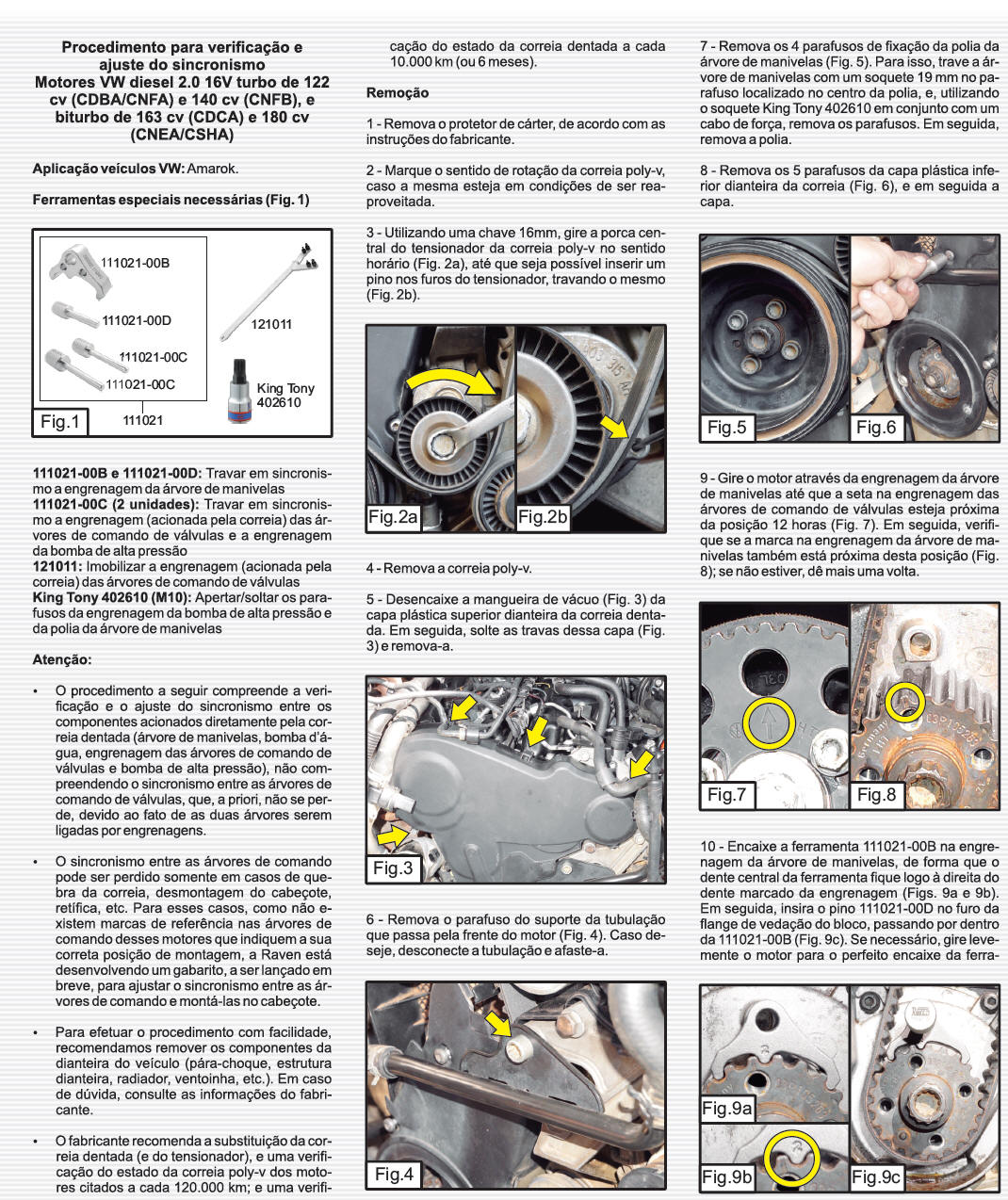

MECÂNICA / MOTOR SINCRONISMO DA CORREIA DENTADA
MECÂNICA / MOTOR SINCRONISMO DO COMANDO DE VÁLVULAS
