Prontuário Técnico Diesel

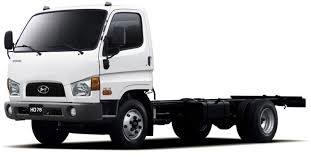

Hyundai HD78 / HD80
Manual de Injeção Eletrônica e Testes de Sensores
Menu de Consulta
Esquema Elétrico - Injeção Eletrônica
Testes: Rotação, Fase e Injetores
Testes de Componentes Adicionais

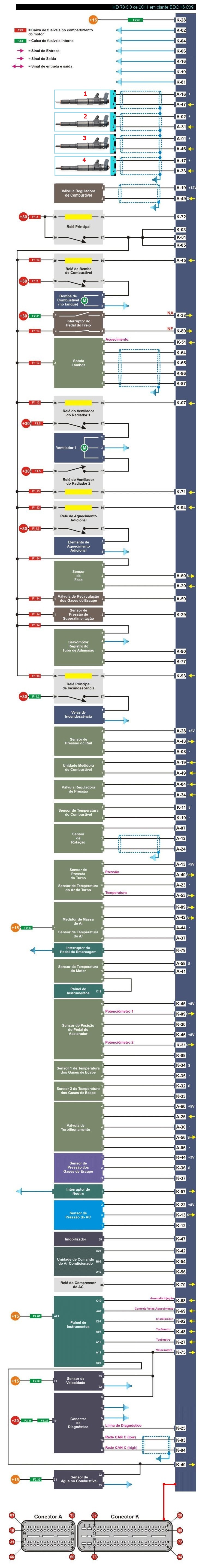

Esquema Elétrico
Diagrama de alta resolução. Role verticalmente para ver todos os detalhes.
Diagnóstico de Sensores

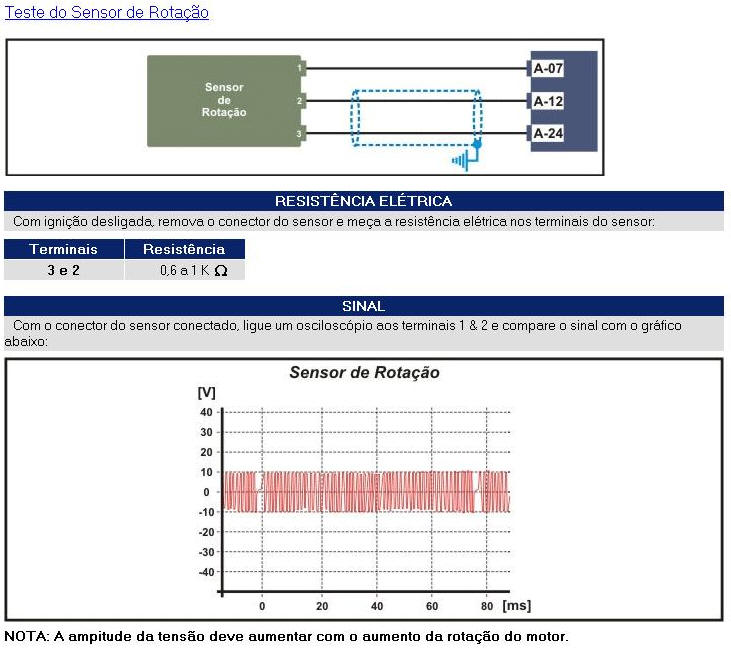

Sensor de Rotação

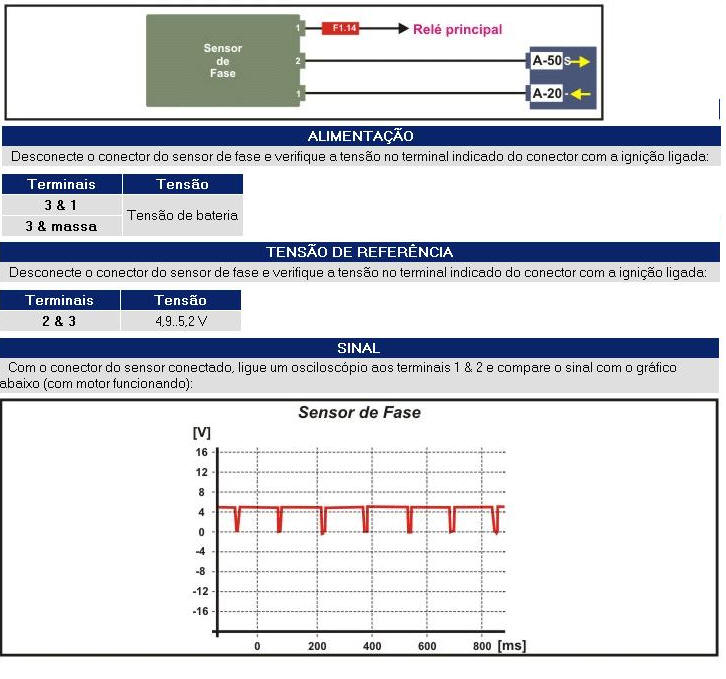

Sensor de Fase
Injetor de Combustível

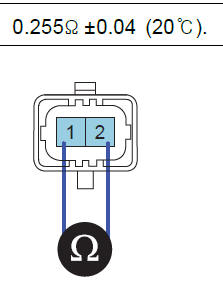

Procedimento de teste de resistência do injetor.
