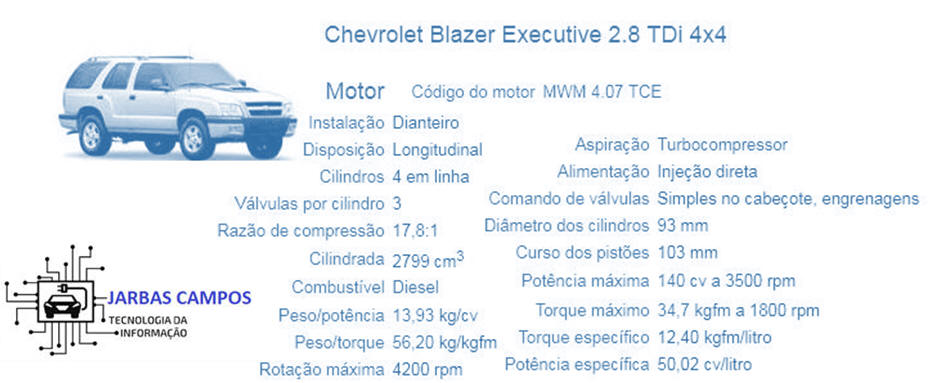

Chevrolet S10 2.8 Diesel (Y28DTC) - Manuais e Testes - Mecânico Pro

Diagramas Elétricos e Módulos

Diagrama Elétrico - Injeção e A/C Esquema Elétrico do Imobilizador Pinagem da Unidade de Comando Pontos de Aterramento (Massa)

Elétrica e Fusíveis

Tabelas de Relés e Fusíveis Manual Detalhado de Relés

Diagnóstico e Sensores

Localização e Sinal de Sensores Circuito de Alta e Baixa Pressão Códigos de Falhas (Acima de P1000)

Mecânica e Torques

Manual de Serviço - Motor (PDF) Torques e Apertos (Motor e Cabeçote)

Diagramas Elétricos

Esquema Mestre

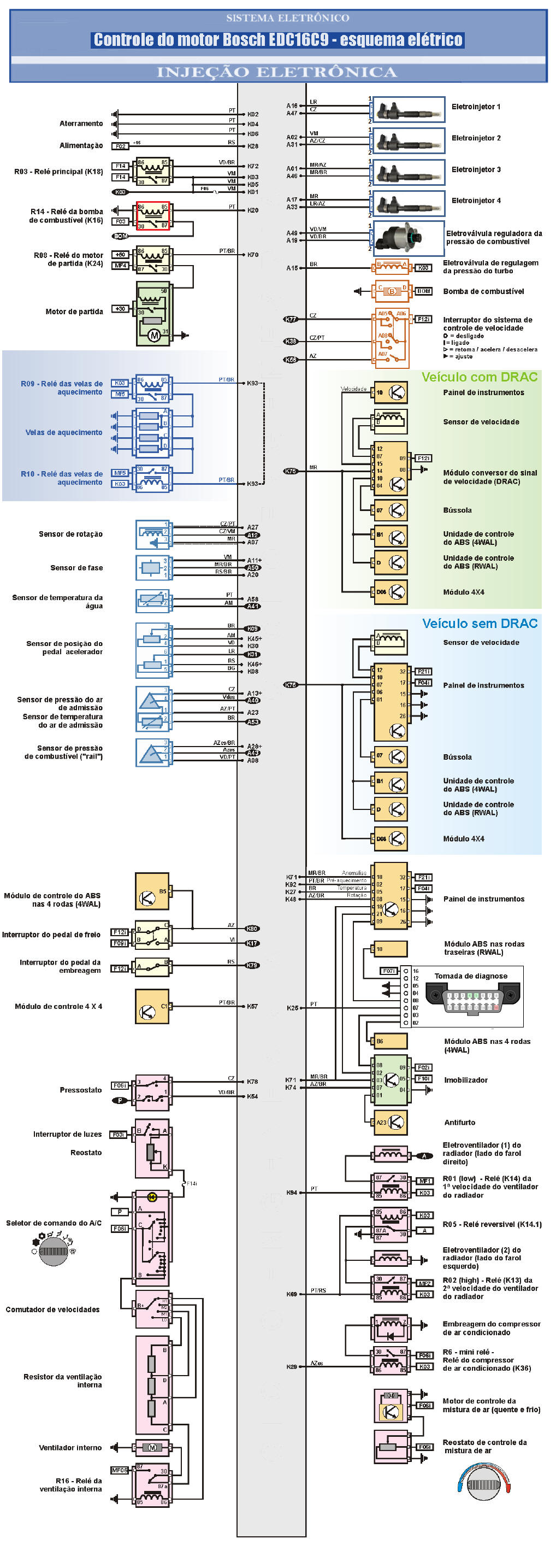

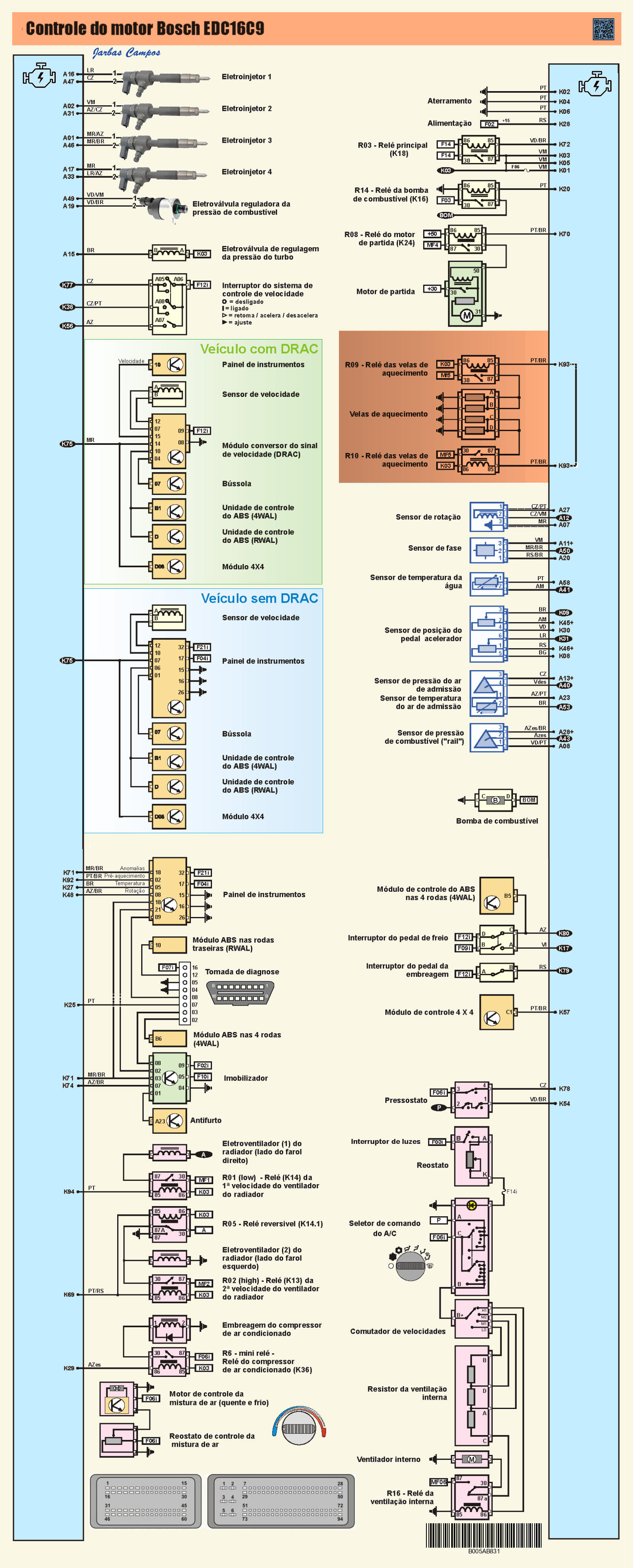

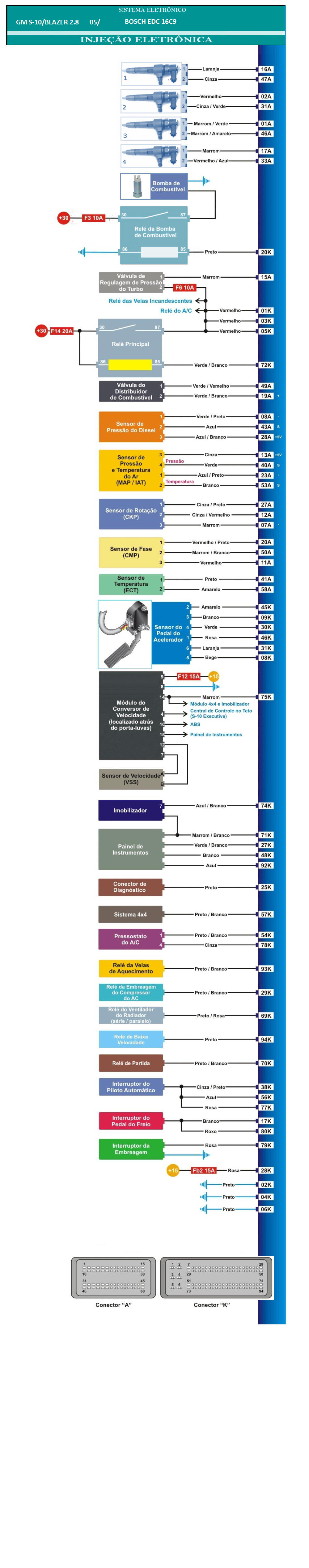

Esquema Injeção

Velas Aquecedoras e A/C

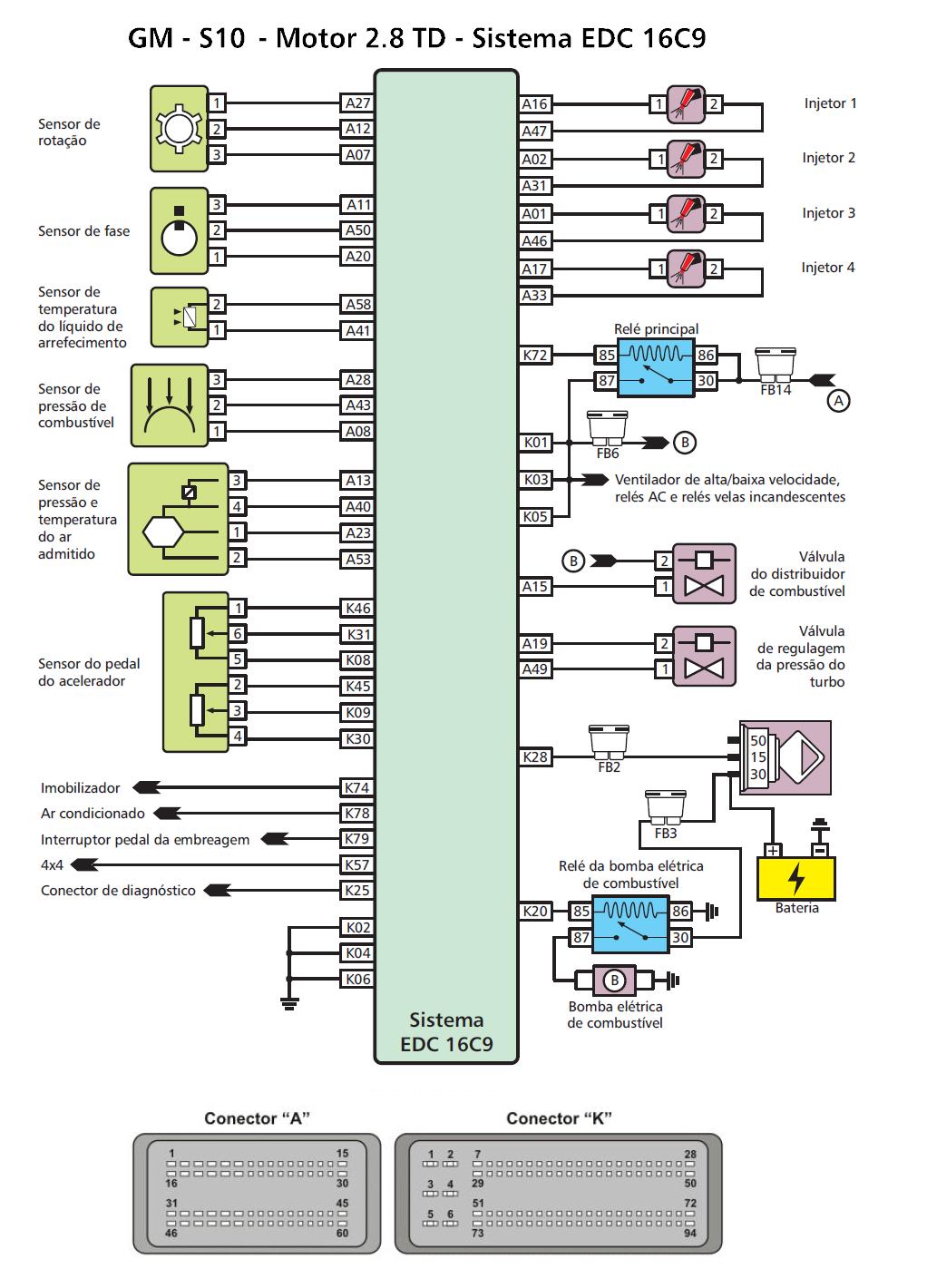

Esquema Detalhado

Imobilizador

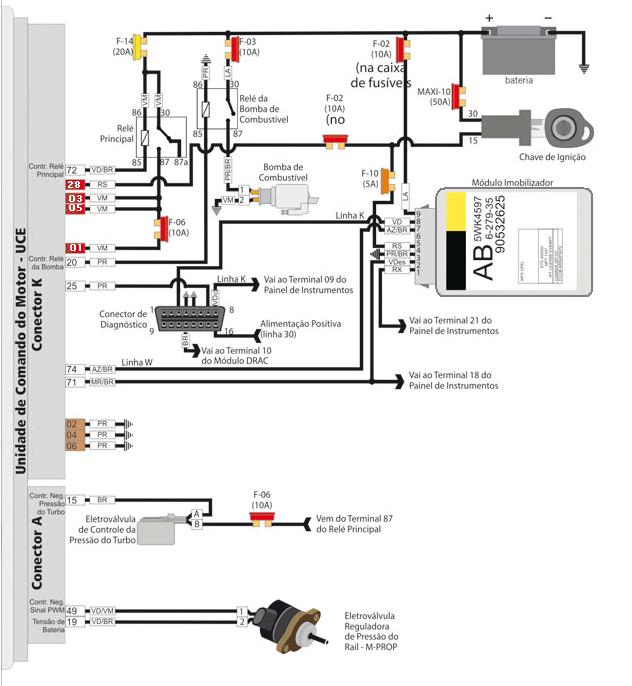

Esquema Imobilizador

Pinagem da ECU

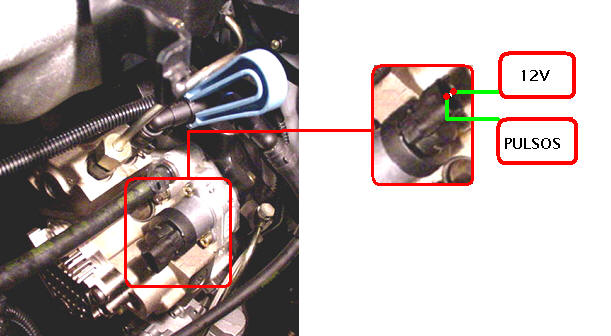

Pinout 1

Pinout 2

Relés e Fusíveis

Base Motor

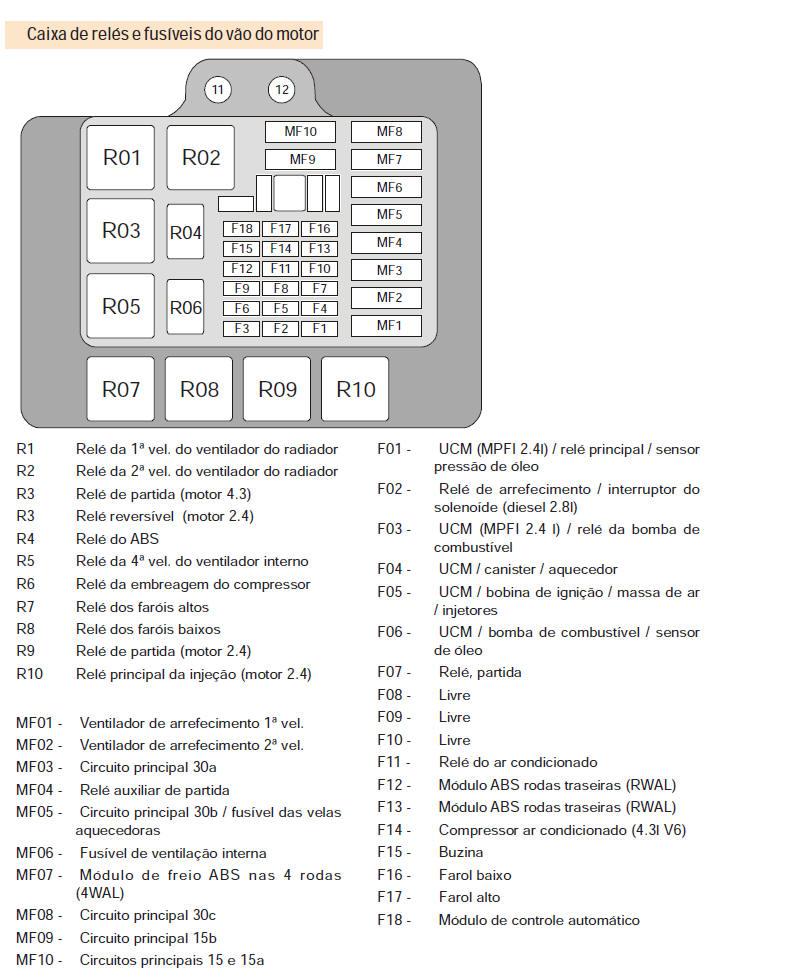

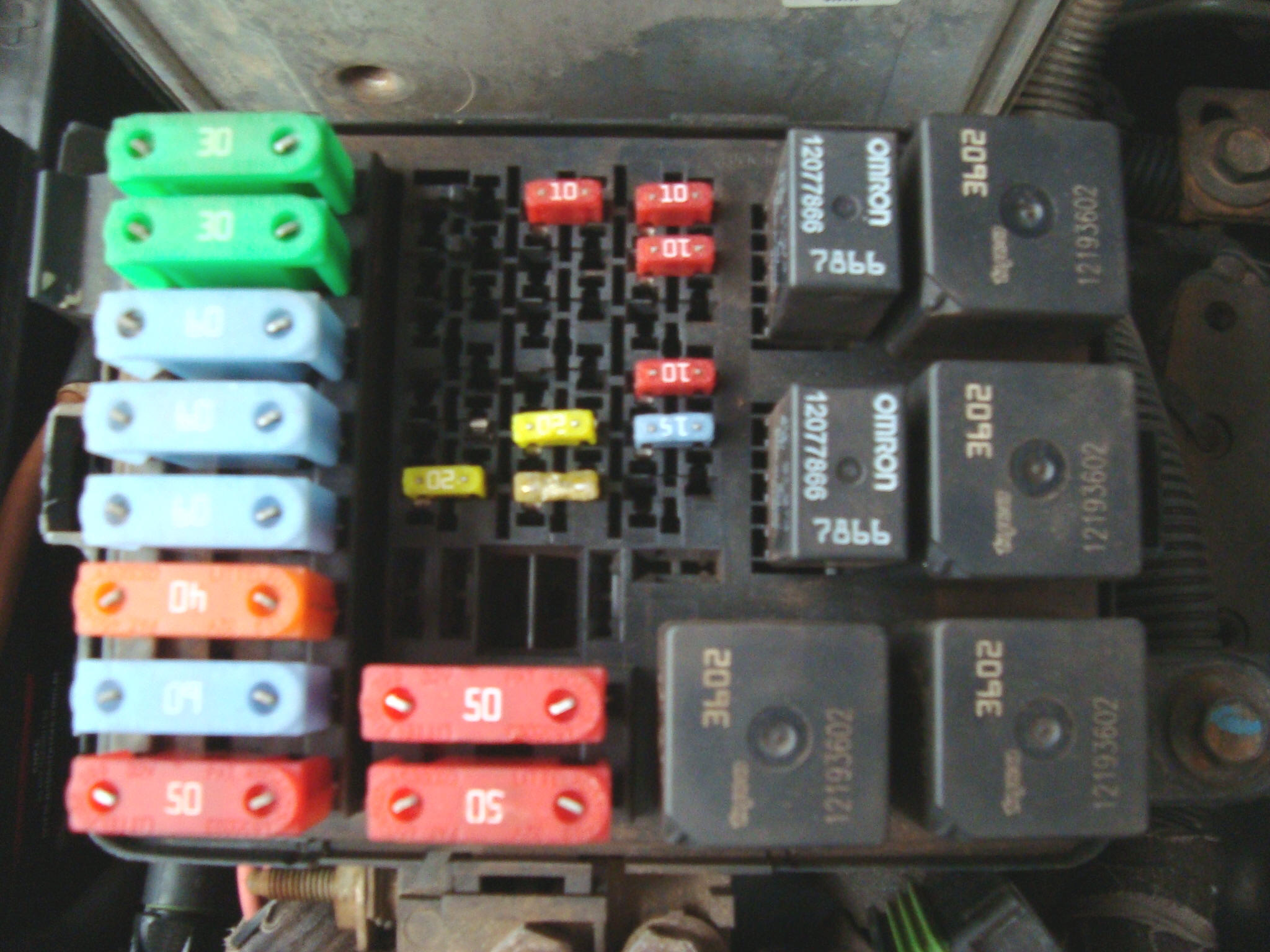

Base Fusíveis

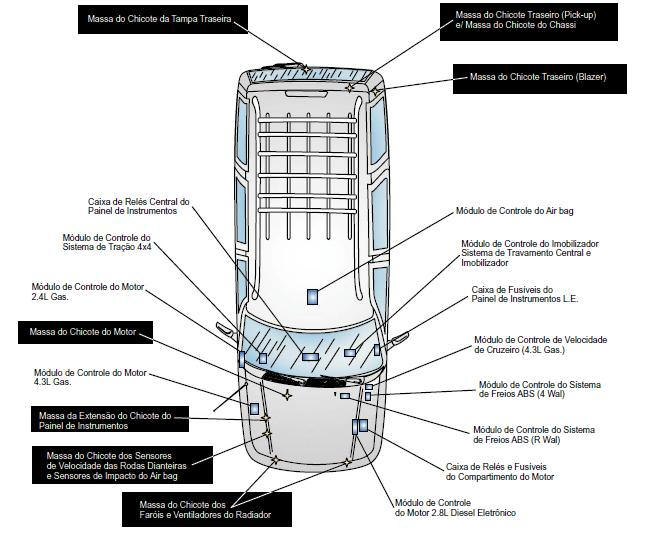

Pontos de Aterramento

Aterramentos

Testes de Sensores e Sinais

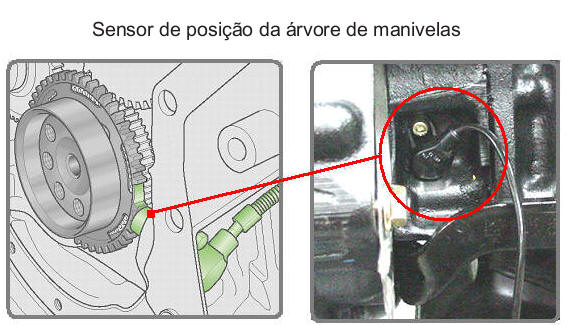

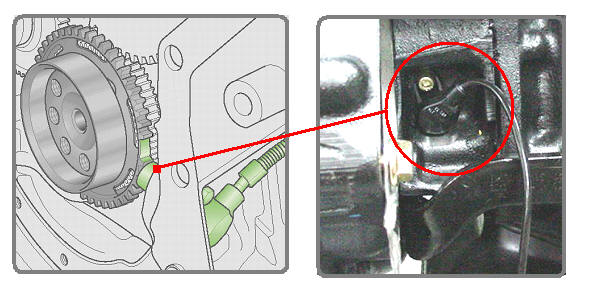

Sensor de Rotação (ESS)

RPM

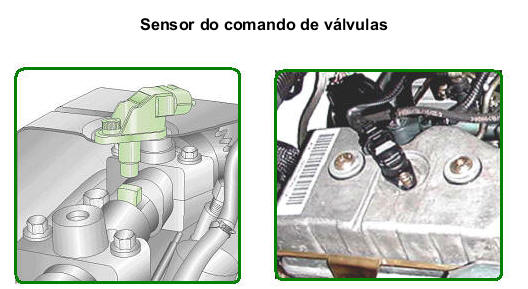

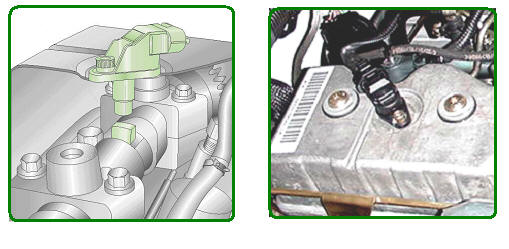

Sensor de Fase (FSE)

Fase

Sensor de Temperatura da Água (ECT)

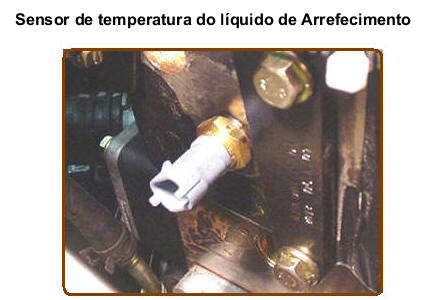

ECT Local

ECT Sinal

ECT Detalhe

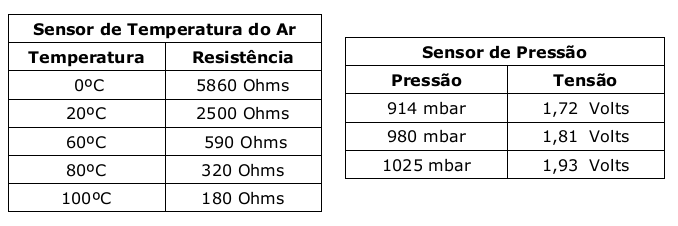

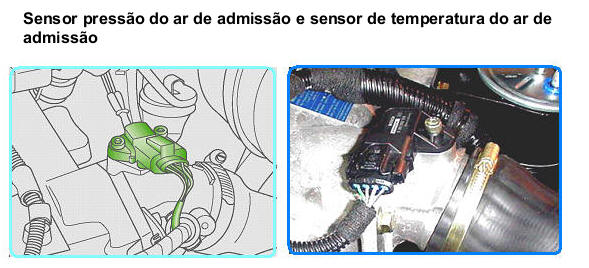

Sensor MAP / Temperatura do Ar

MAP Local

MAP Sinal

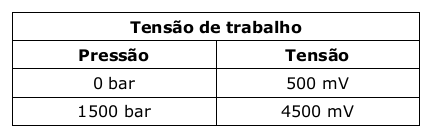

Sensor de Pressão do Rail

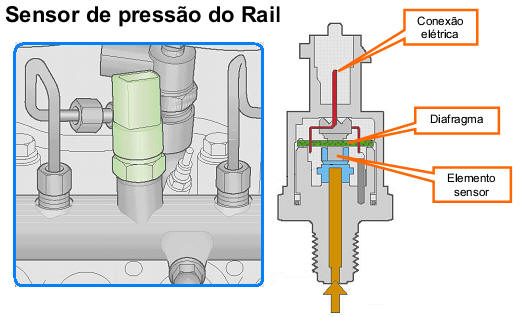

Rail Local

Rail Sinal

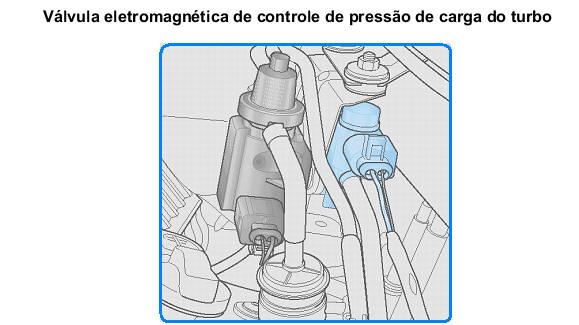

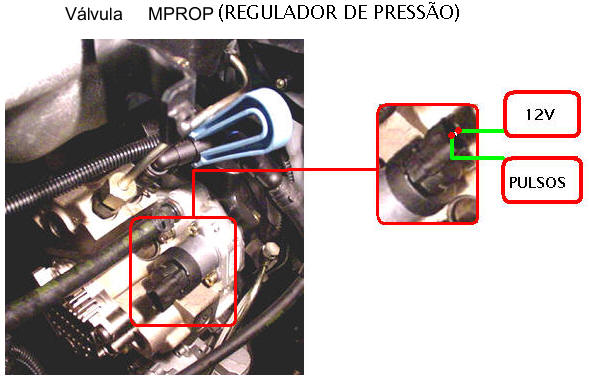

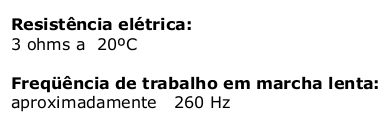

Regulador de Pressão / Turbo

Regulador Local

Regulador Sinal

Controle Turbo

Pedal do Acelerador

Pedal

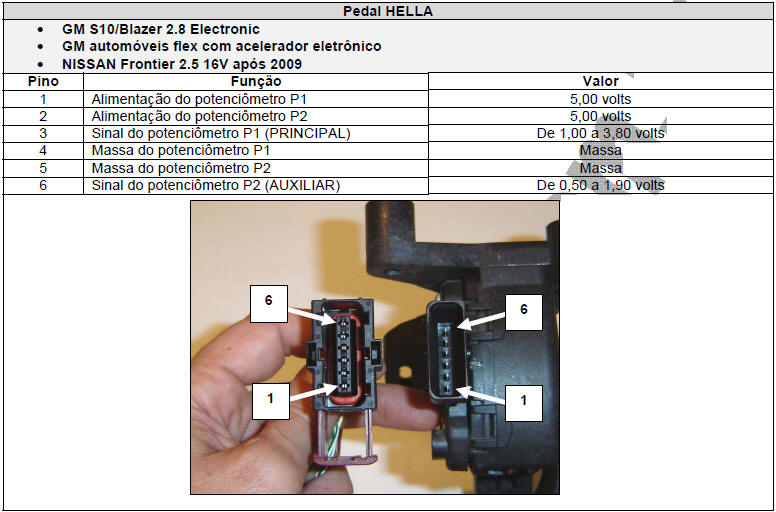

Pedal Pinagem

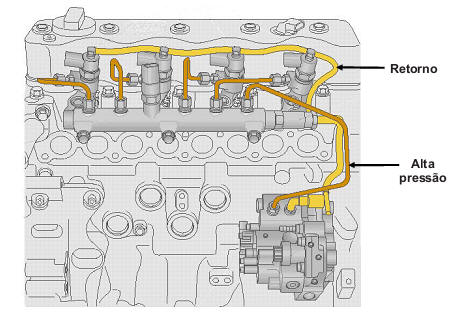

Circuitos de Pressão

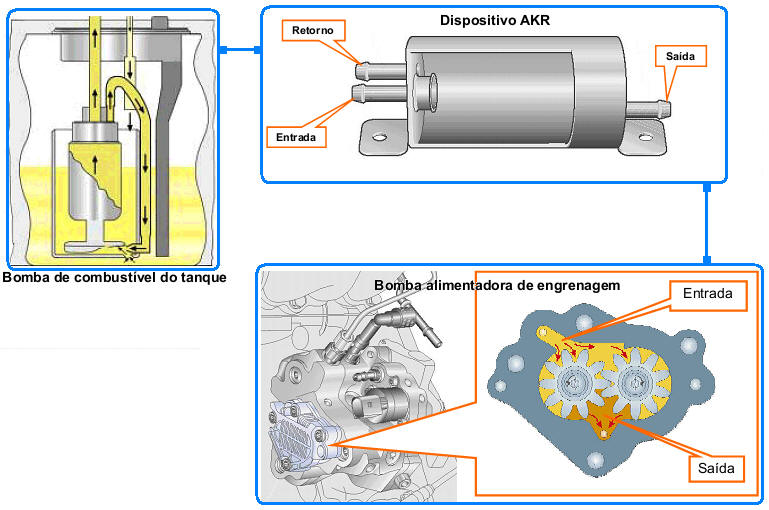

Circuito Baixa

Circuito Alta

Códigos de Falhas

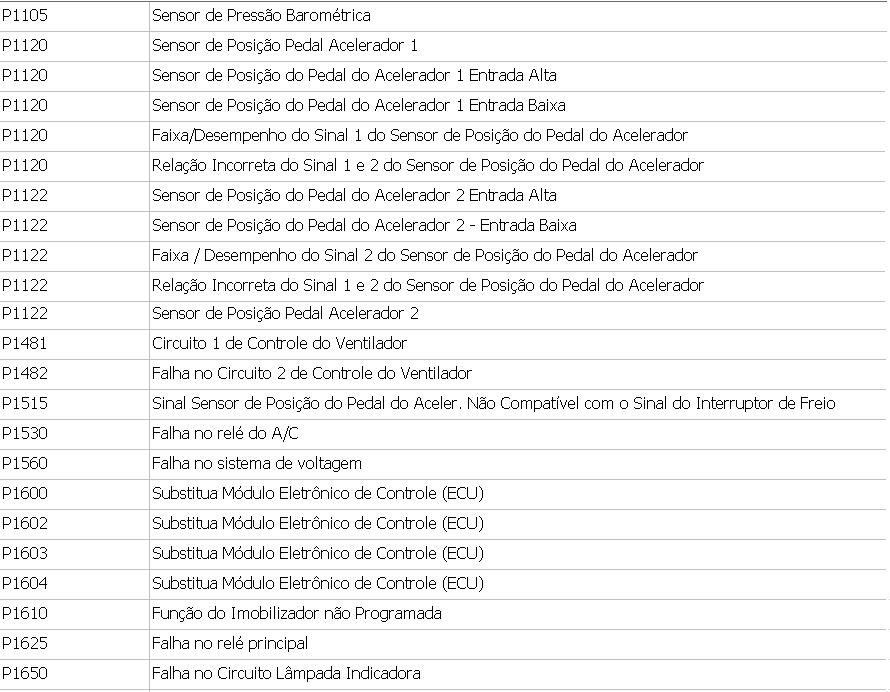

Tabela Falhas

Torques e Apertos

Torque Cabeçote

Torques Gerais S10
