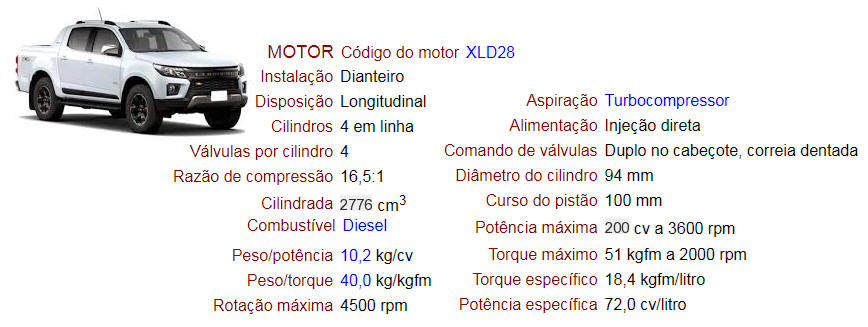

S10 2.8 Diesel - Elétrica e Diagnóstico - Mecânico Pro

Diagramas do Sistema

Diagrama Elétrico - Injeção Eletrônica Sistema de Carga e Partida Relés e Fusíveis do Sistema

Testes de Componentes

Injetores (Bicos) Regulador de Pressão Bomba de Baixa Válvula EGR Solenóide EGR Velas Aquecedoras Sensor MAF Pressostato A/C Imobilizador Pinagem da UC

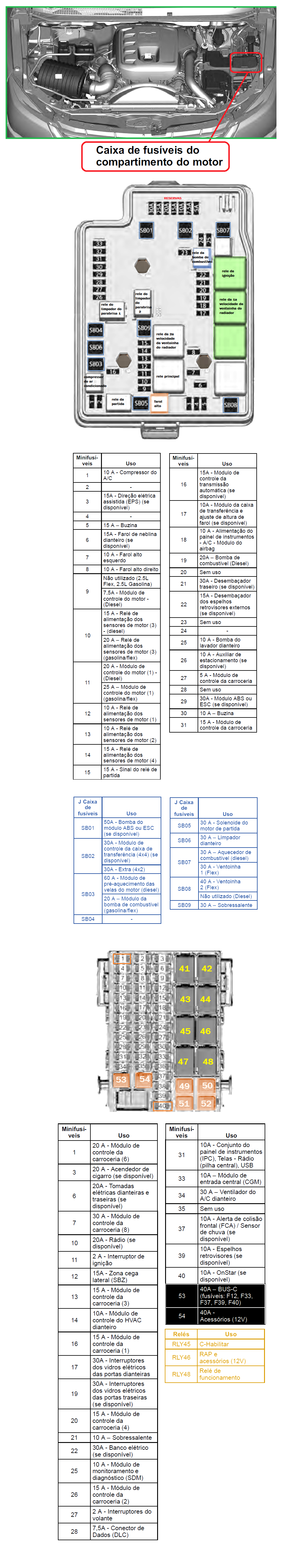

Tabela de Fusíveis

Fusíveis S10

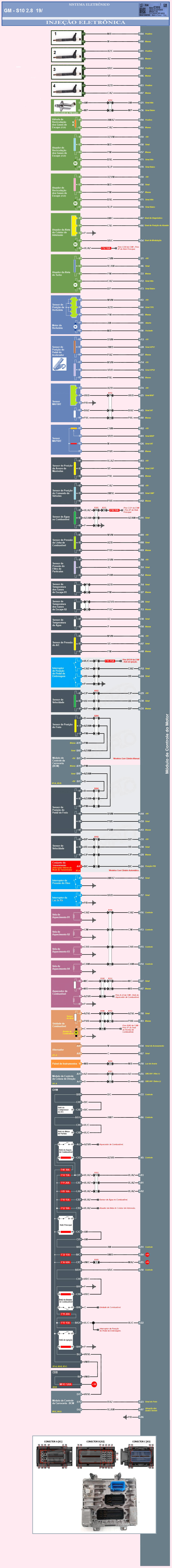

Diagrama Geral de Injeção

Esquema Mestre

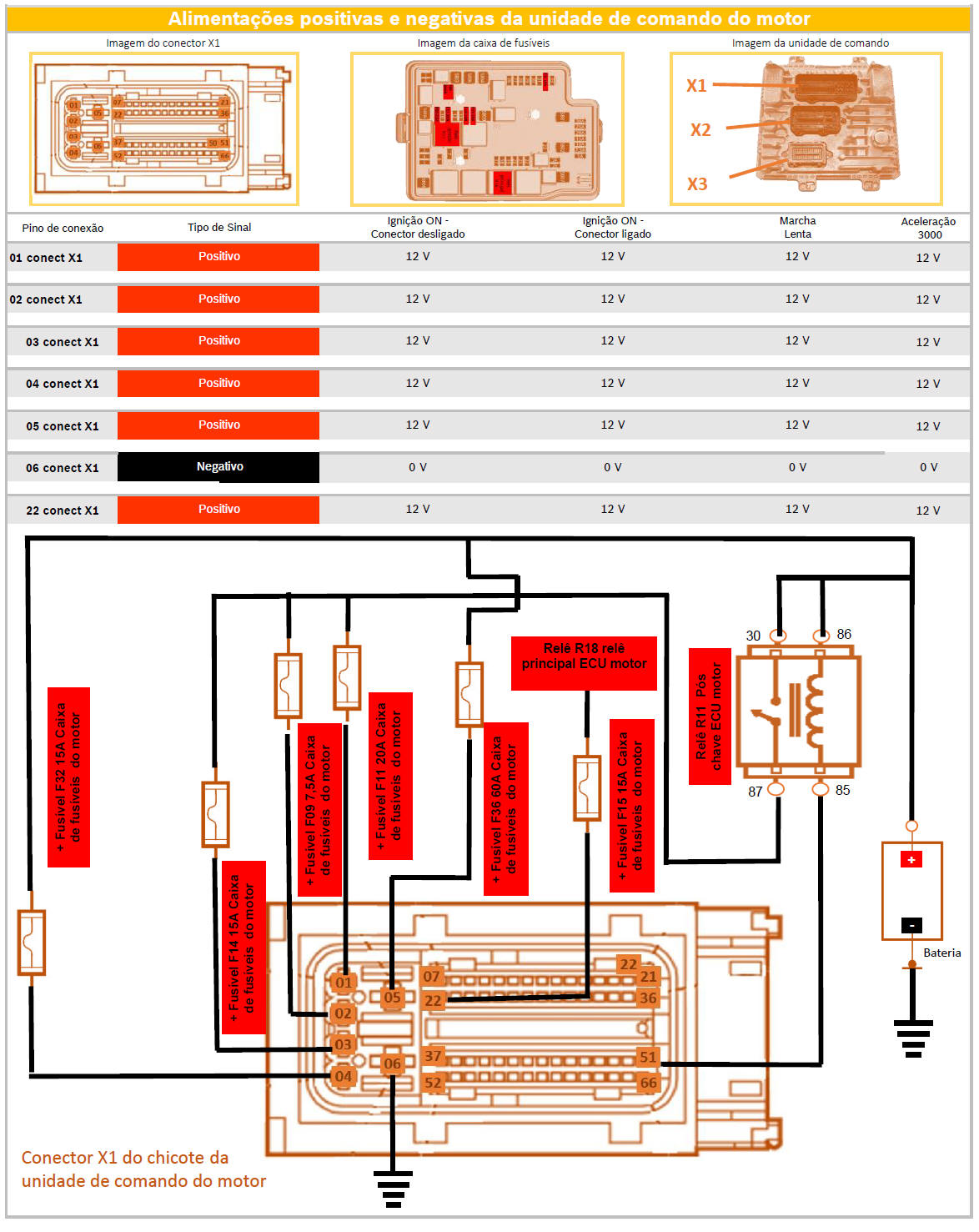

Unidade de Comando (UC)

Testando as Ligações Elétricas da Unidade

Pinagem UC

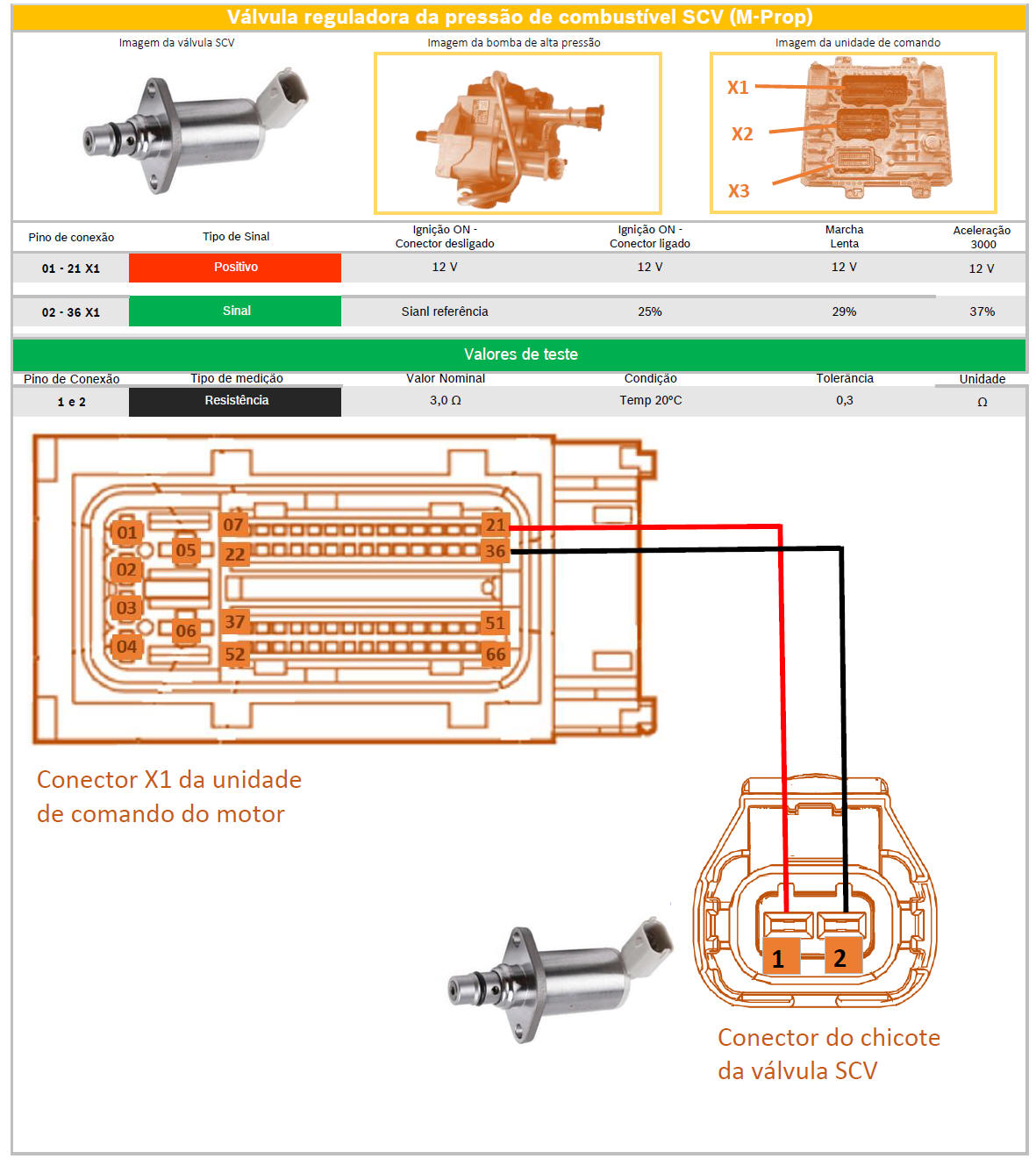

Regulador de Pressão

Teste Regulador

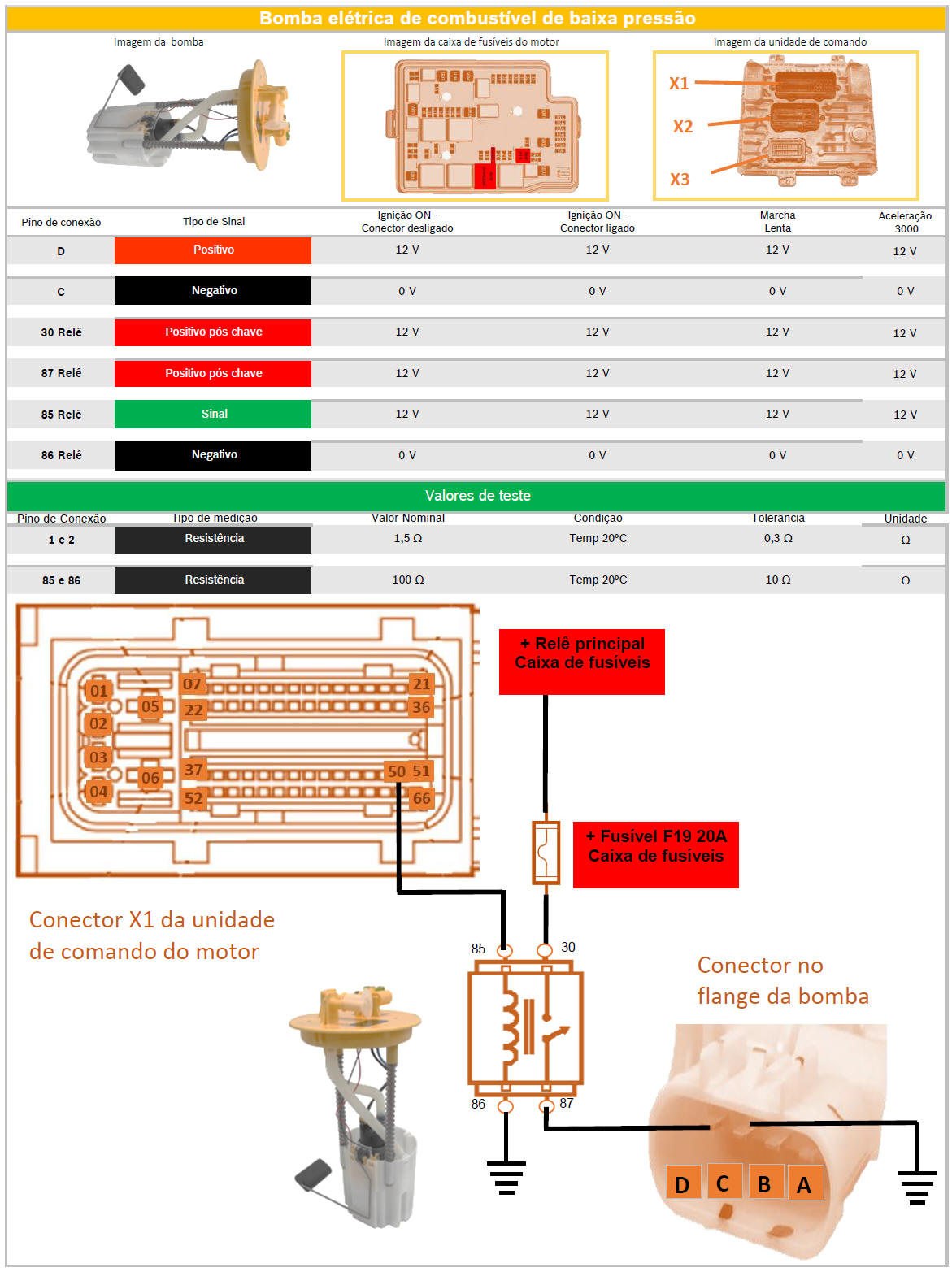

Bomba de Baixa Pressão

Teste Bomba Baixa

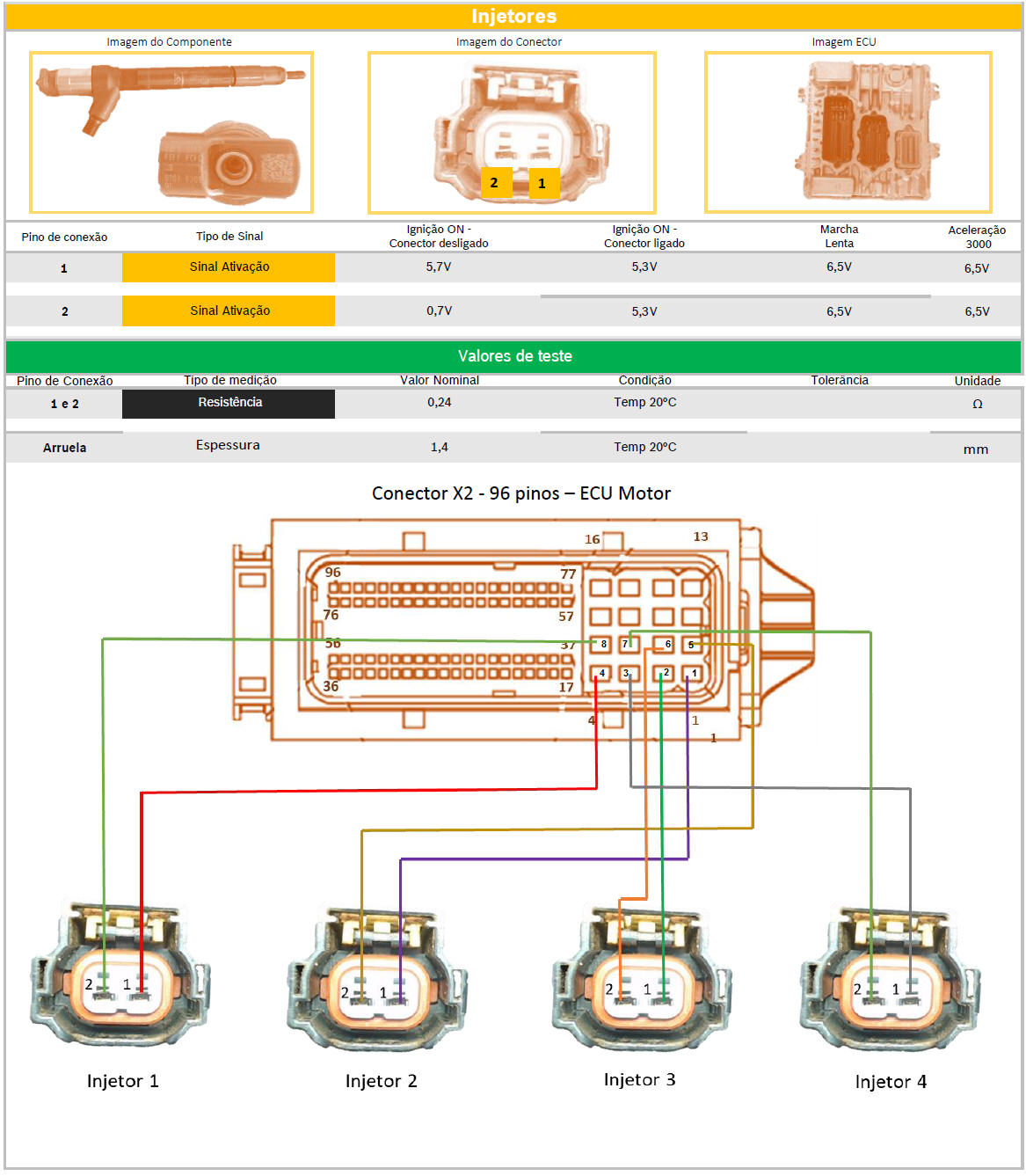

Injetores de Combustível

Teste Bicos

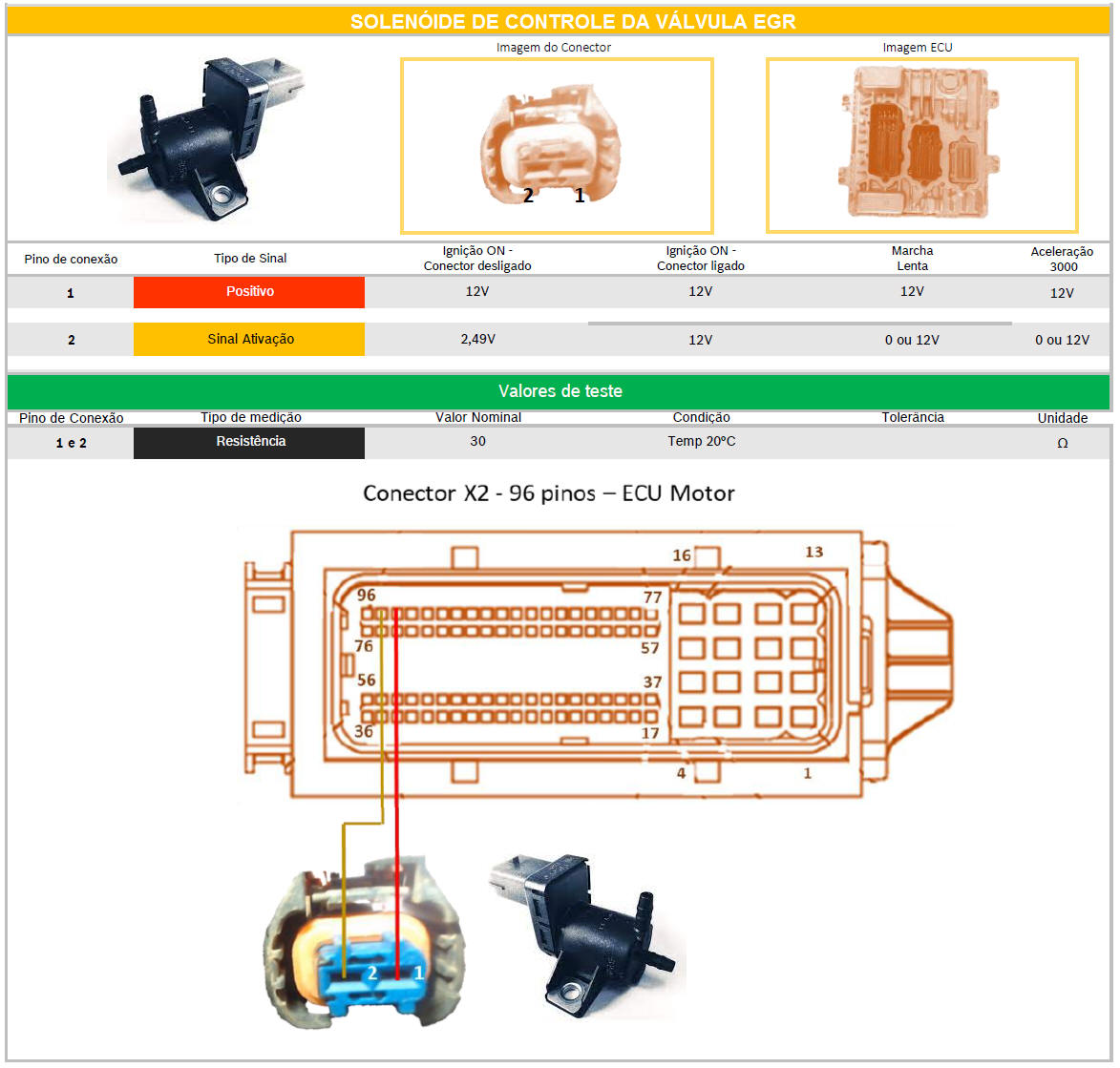

Solenóide de Controle EGR

Solenóide EGR

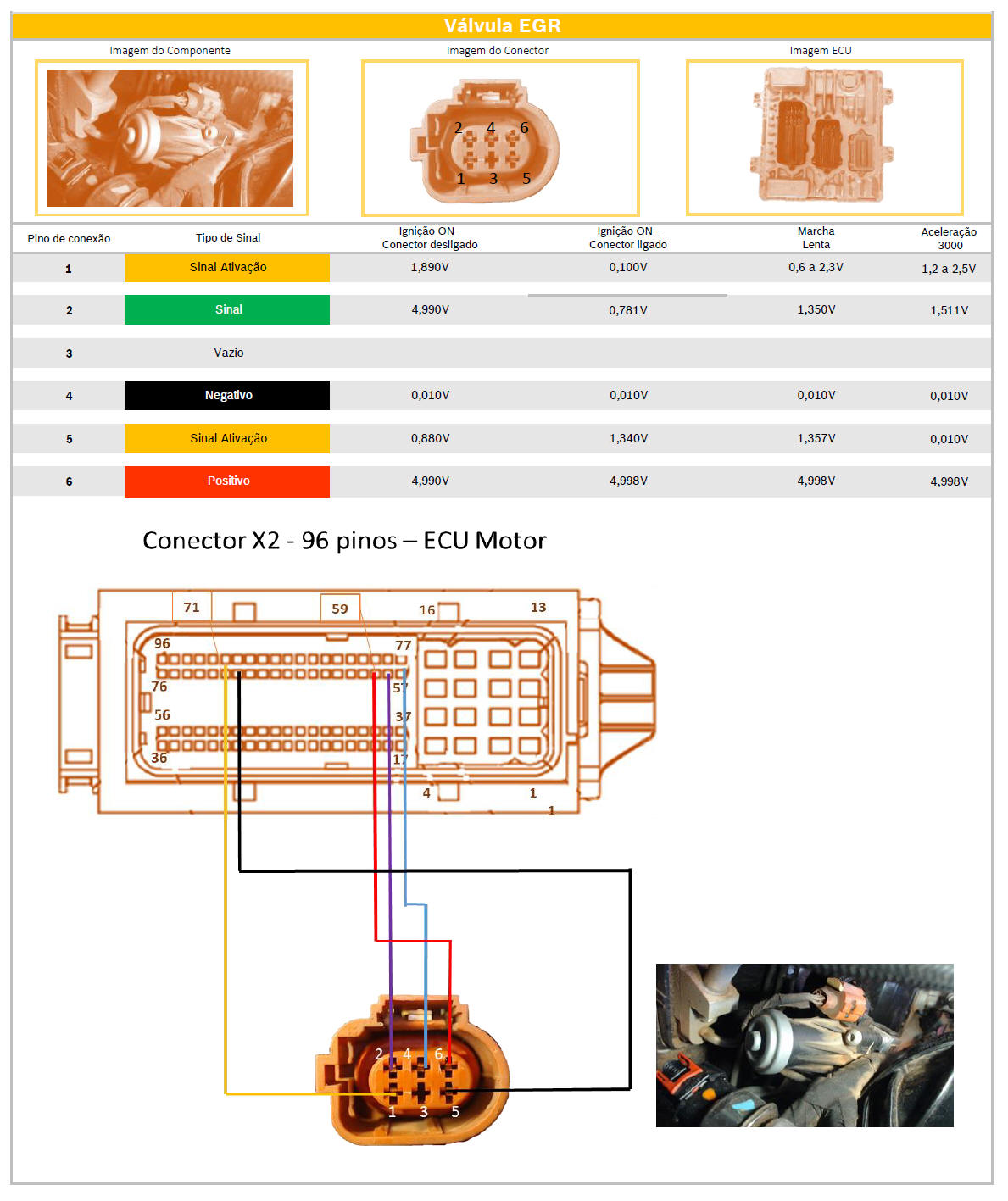

Válvula EGR

Teste Válvula EGR

Velas Aquecedoras

Teste Velas

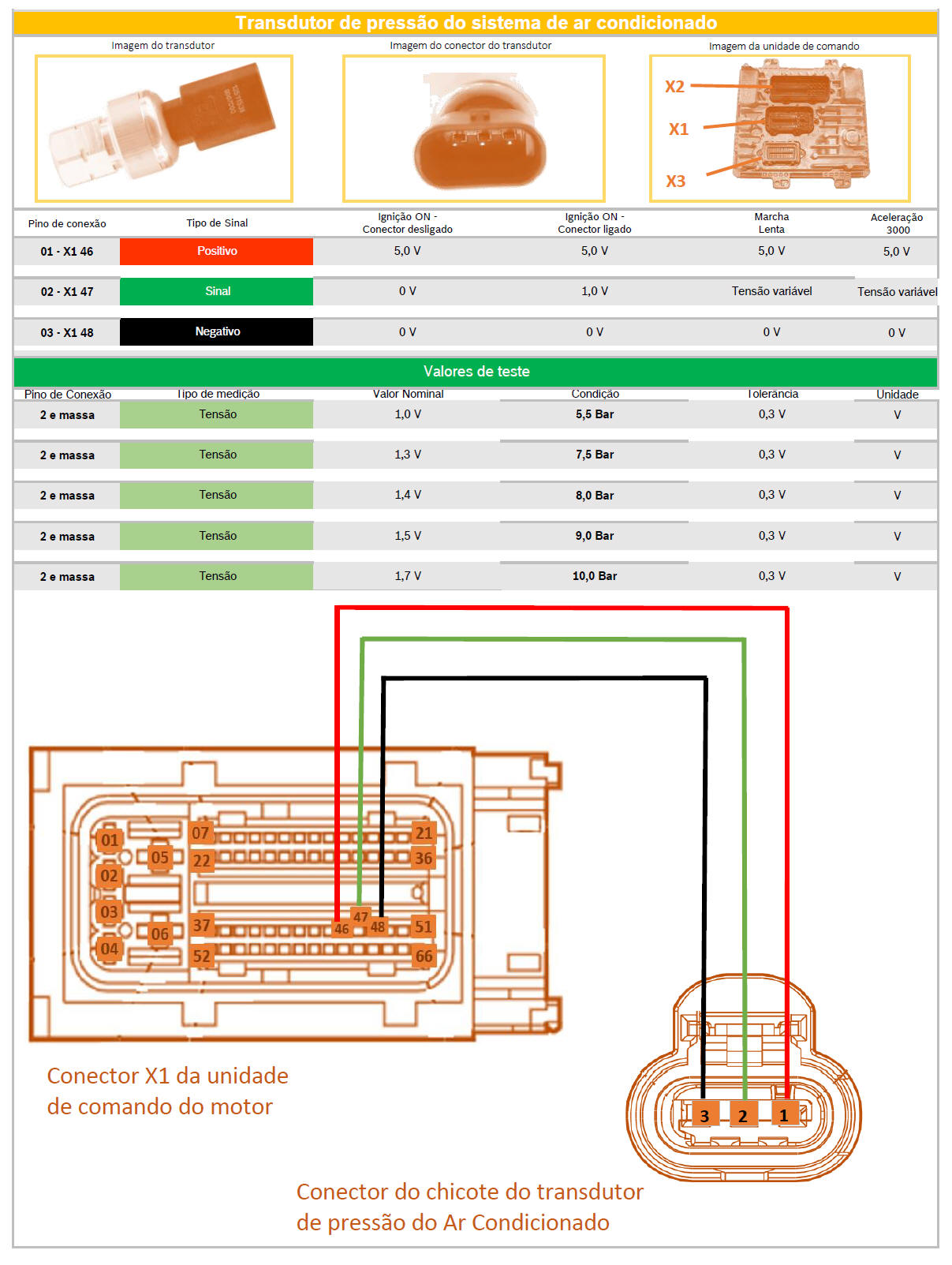

Pressostato do Ar Condicionado

Teste Pressostato

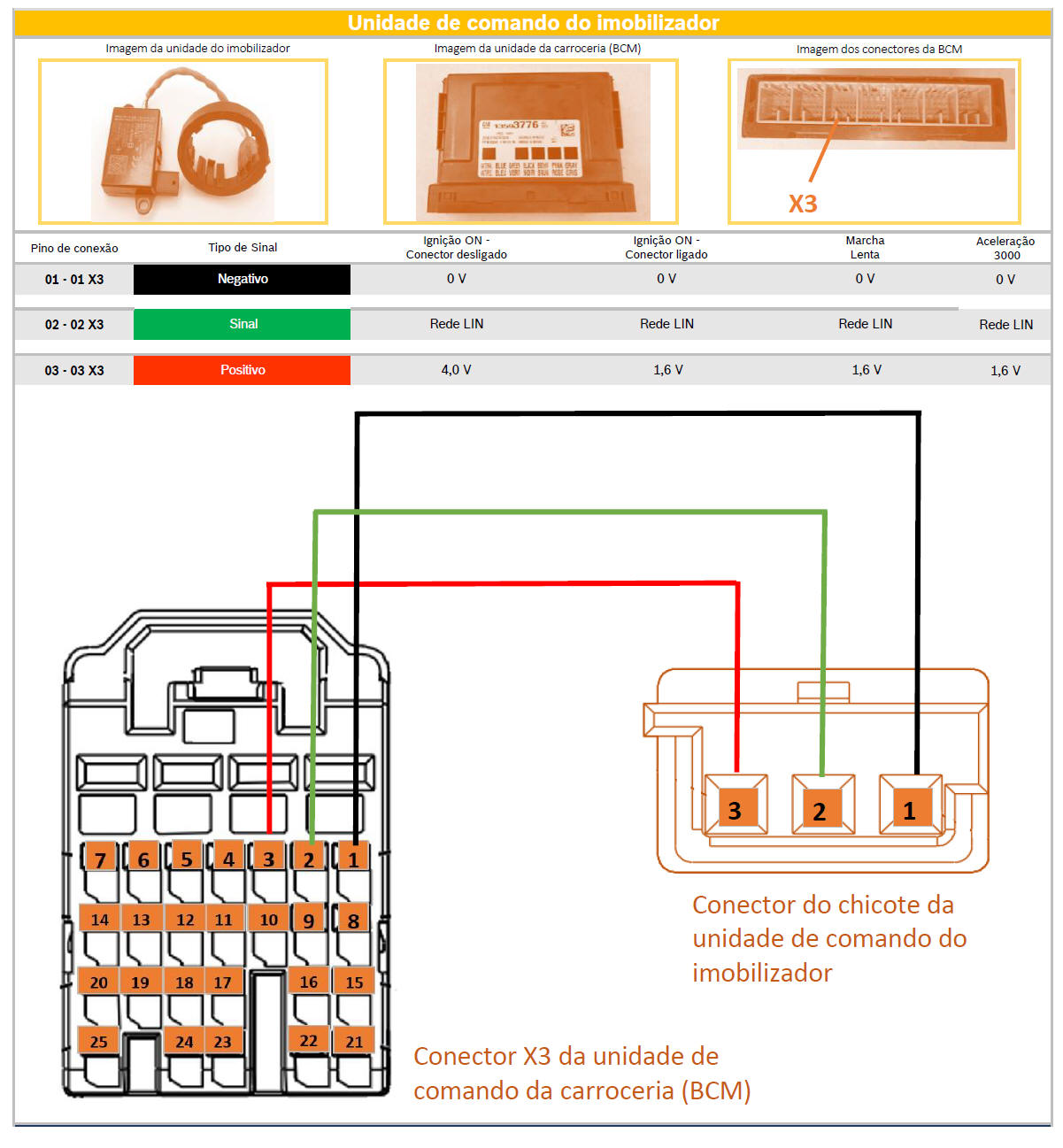

Circuito do Imobilizador

Esquema Imobilizador

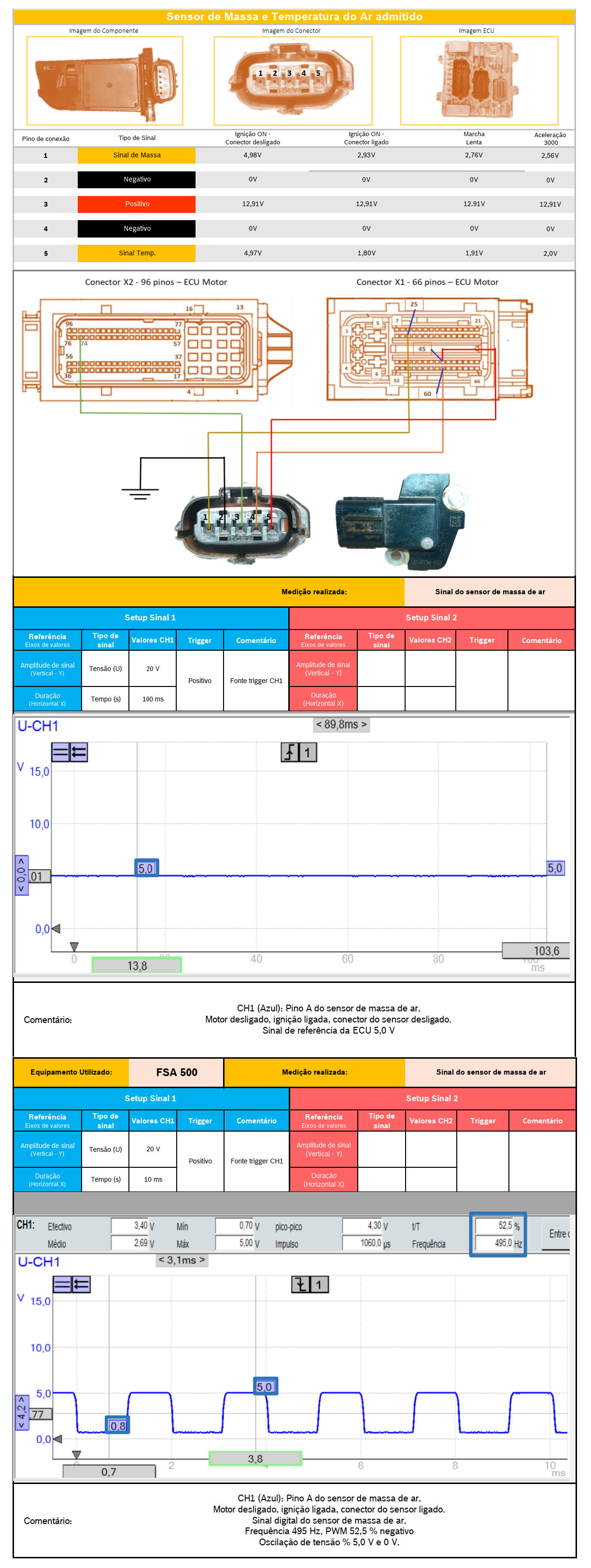

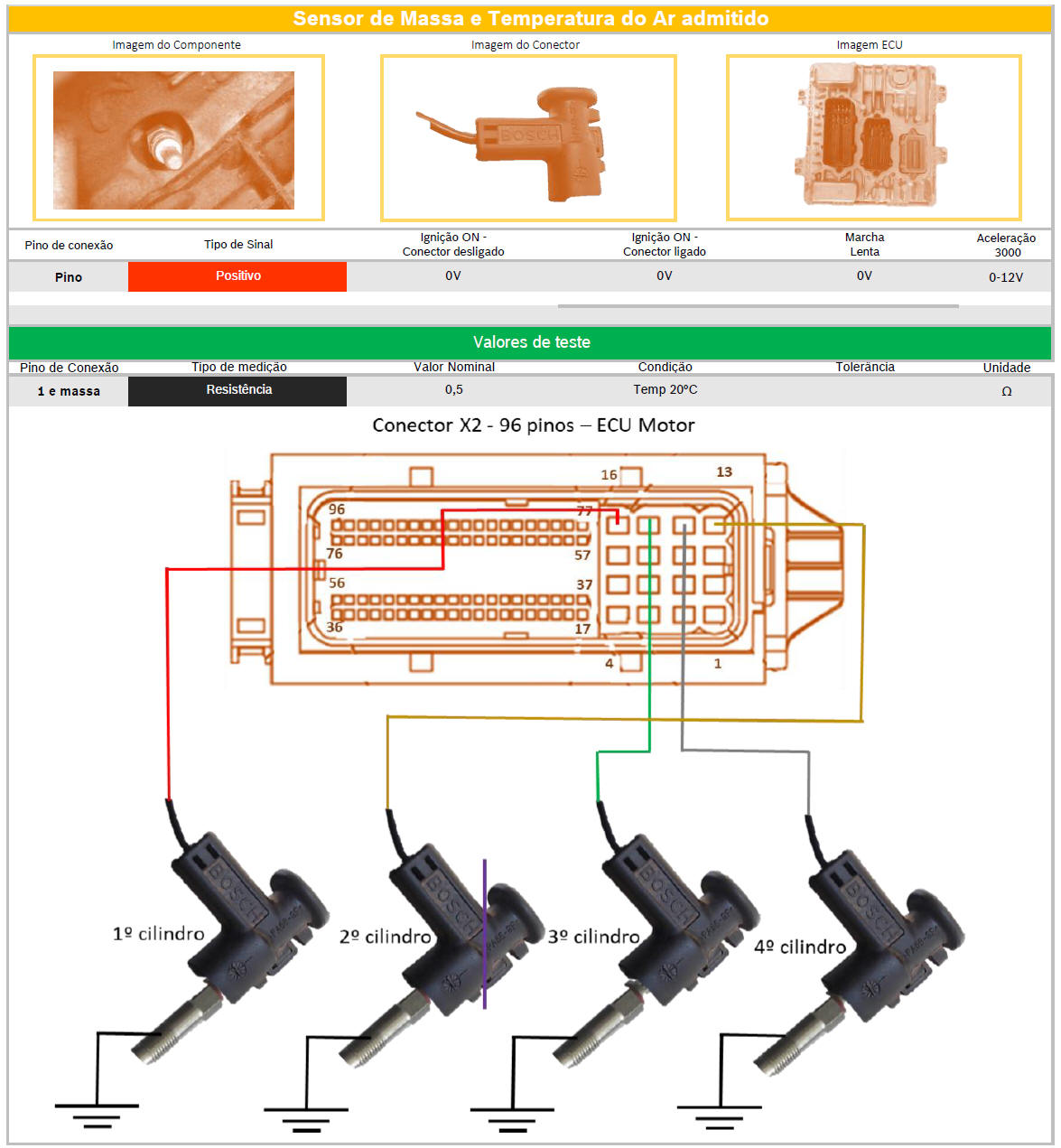

Medidor de Massa de Ar (MAF)

Teste MAF
