S10 / Trailblazer Duramax Euro 5 - Injeção e Elétrica - Mecânico Pro

Diagramas Elétricos e Injeção

Esquemas Elétricos da Injeção (I e II) Sistema de Carga e Partida Tabela de Relés e Fusíveis

Redes de Dados e Diagnóstico

Conector de Diagnóstico / Rede CAN Diagrama Barramento LIN Diagnóstico com Scanner (Externo)

Diagnóstico de Sensores

Sensores e Sinais de Entrada (Galeria)

Testes por Componente:

Injetores (Bicos) Regulador MPROP Atuador do Turbo Válvula EGR Sensor MAP Sensor MAF Rotação (ESS) Sensor de Fase Velas Aquecedoras Bomba de Baixa Presença de Água Pressostato A/C

Esquemas de Injeção Eletrônica

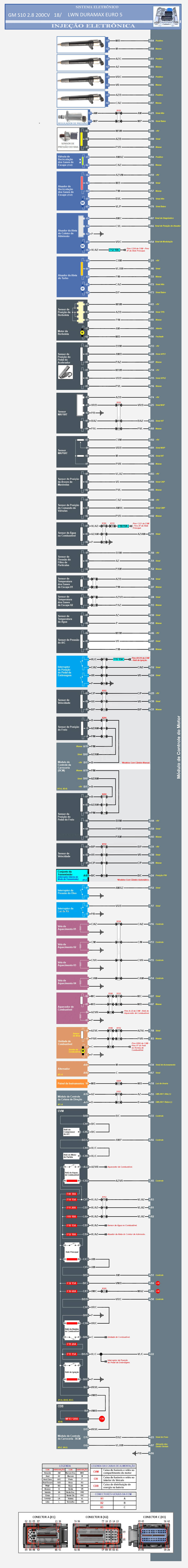

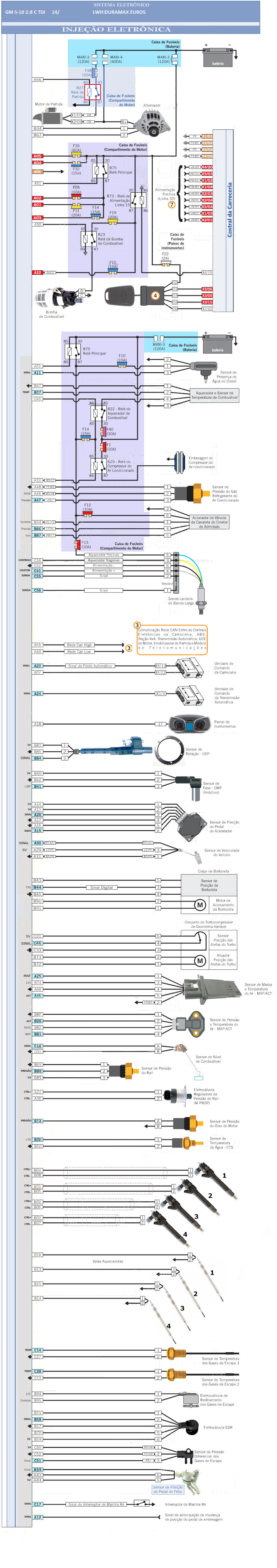

Injeção I

Injeção II (Master)

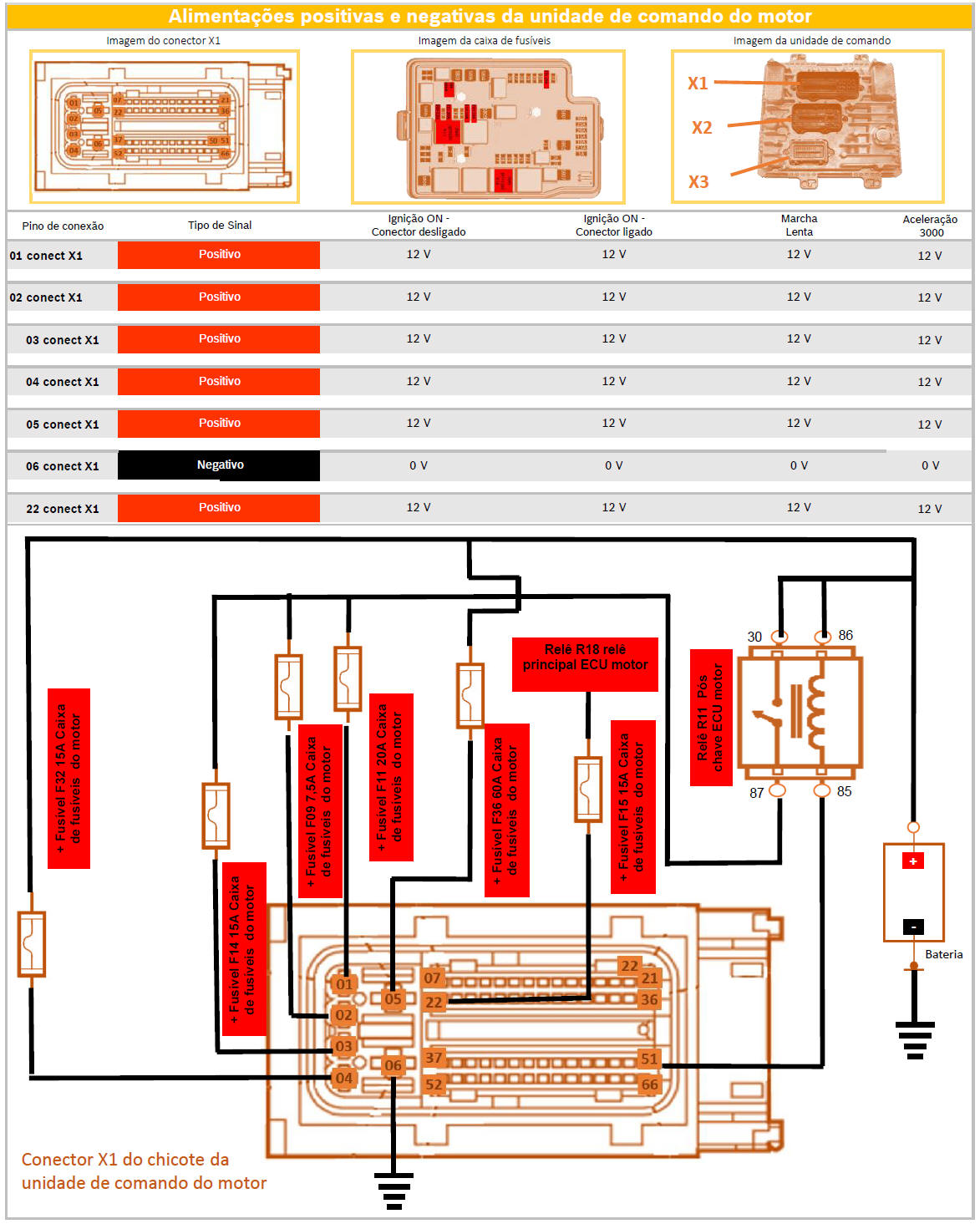

Sistema de Carga e Partida

Carga e Partida

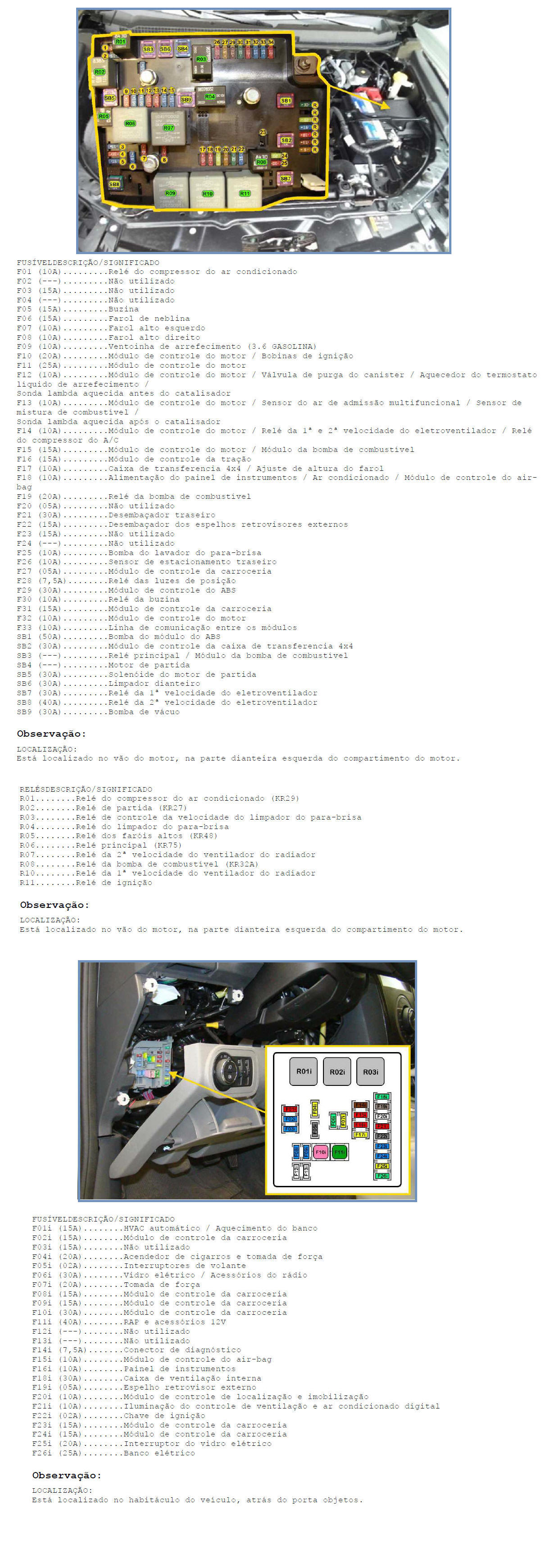

Relés e Fusíveis

Tabela de Relés

Conector OBD2 / Rede CAN

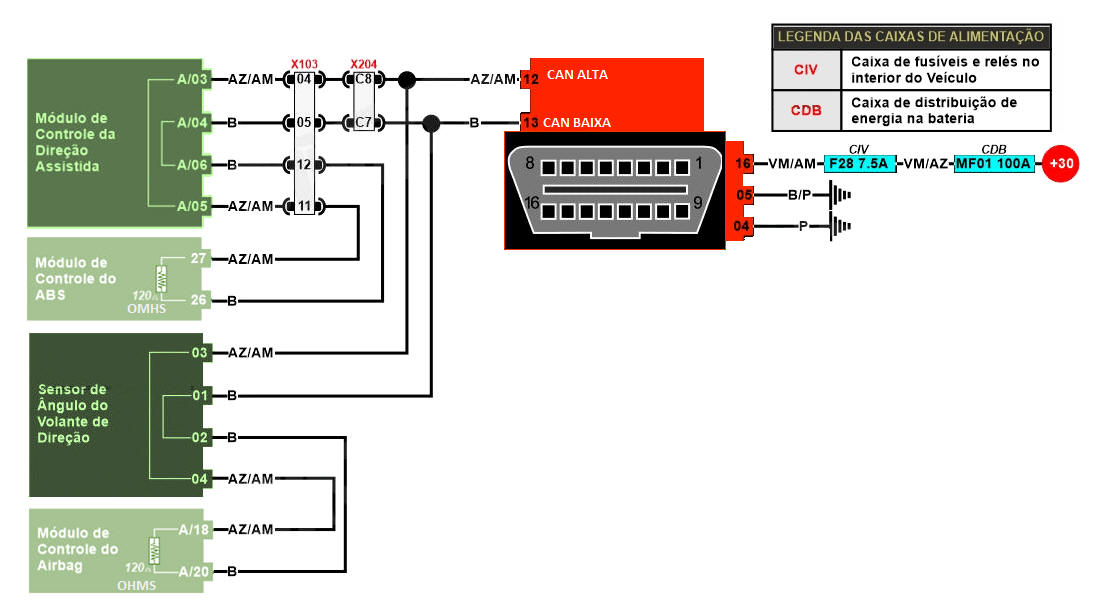

Pinagem OBD2

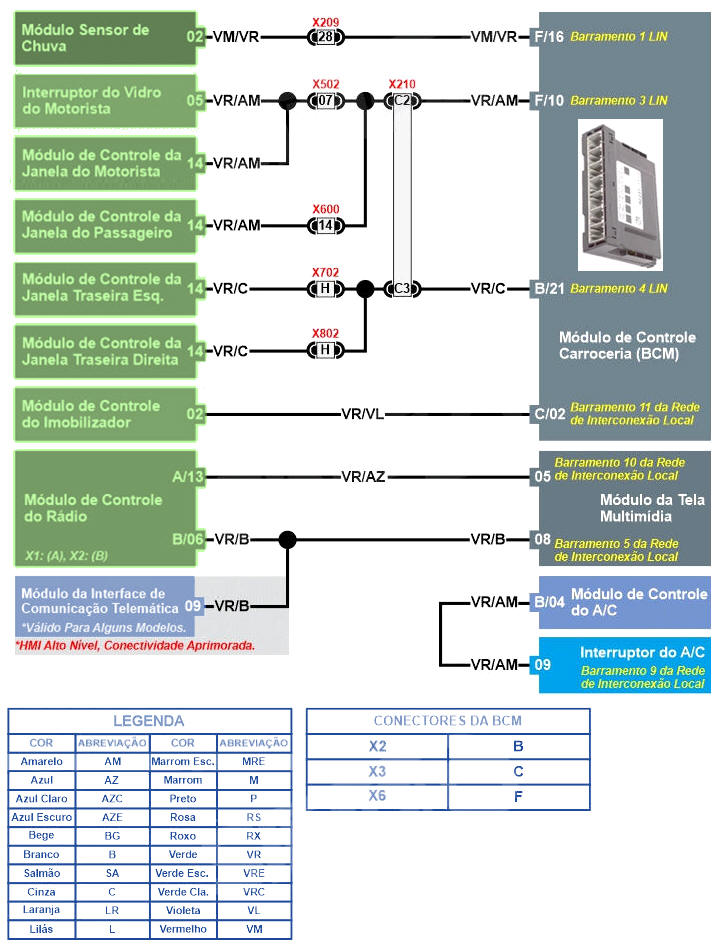

Barramento LIN

Rede LIN

Galeria: Sensores e Sinais

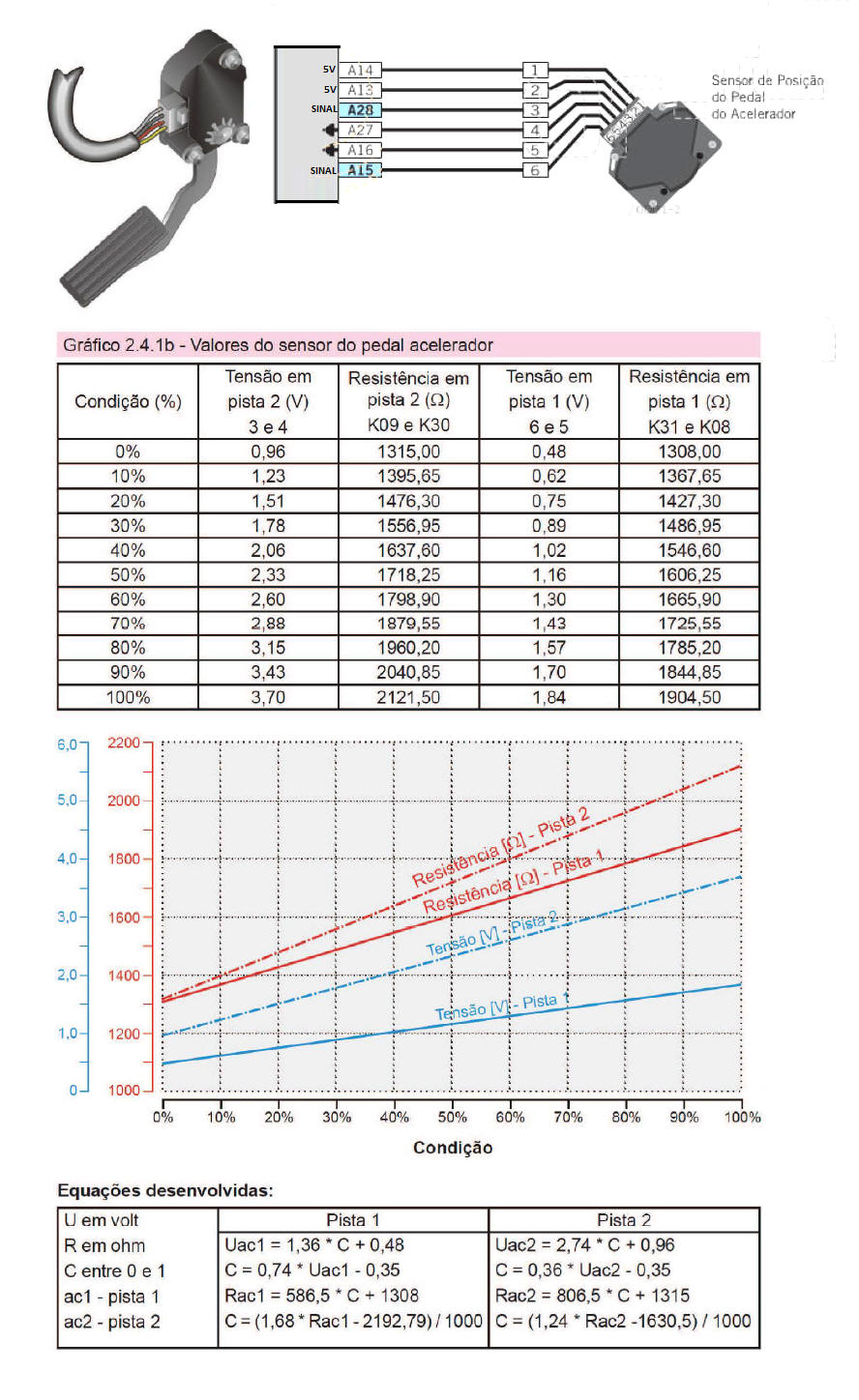

Sinal 1

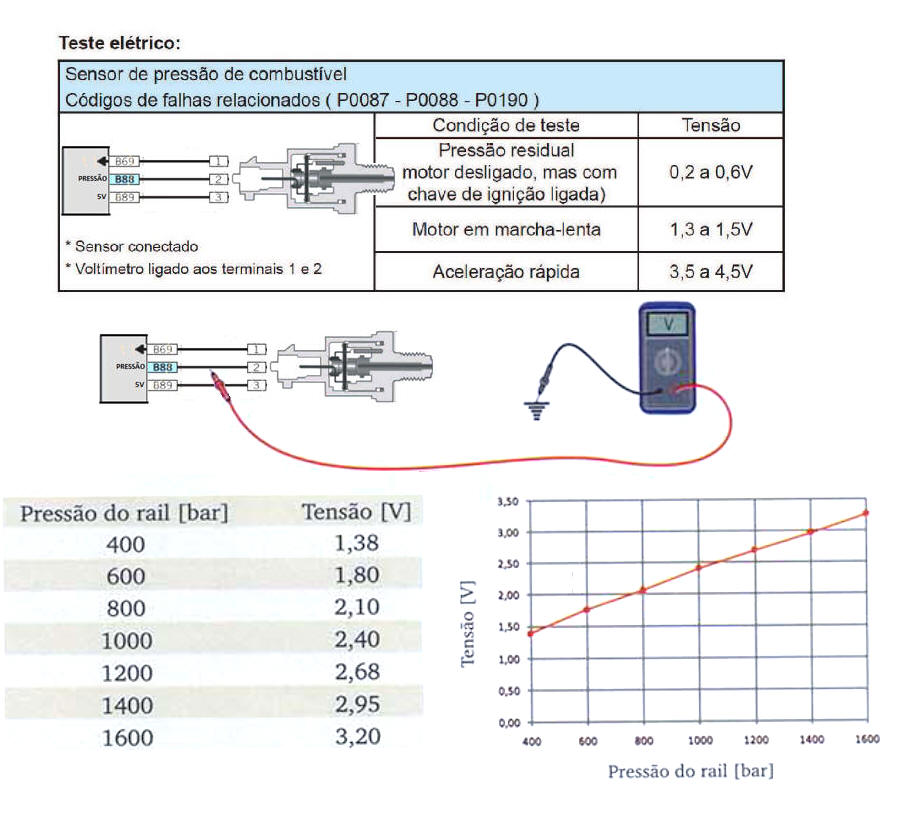

Sinal 2

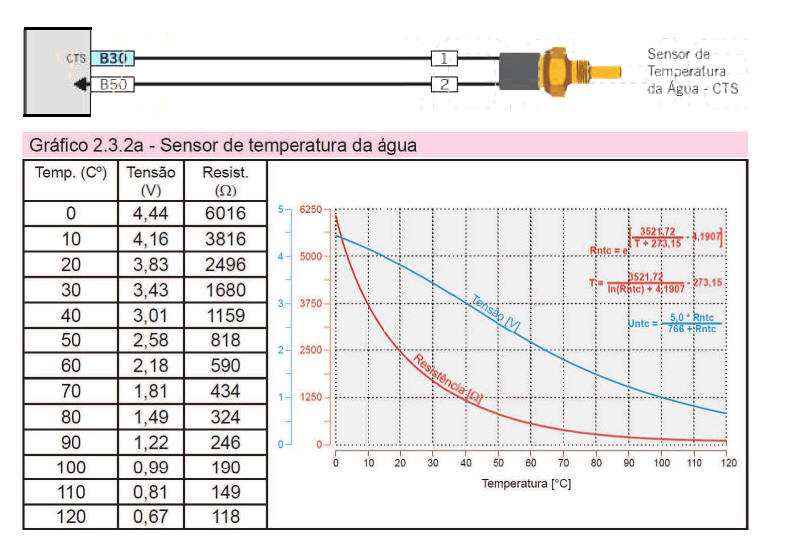

Sinal 3

Sinal 4

Sinal 5

Sinal 6

Sinal 7

Sinal 8

Detalhamento de Componentes

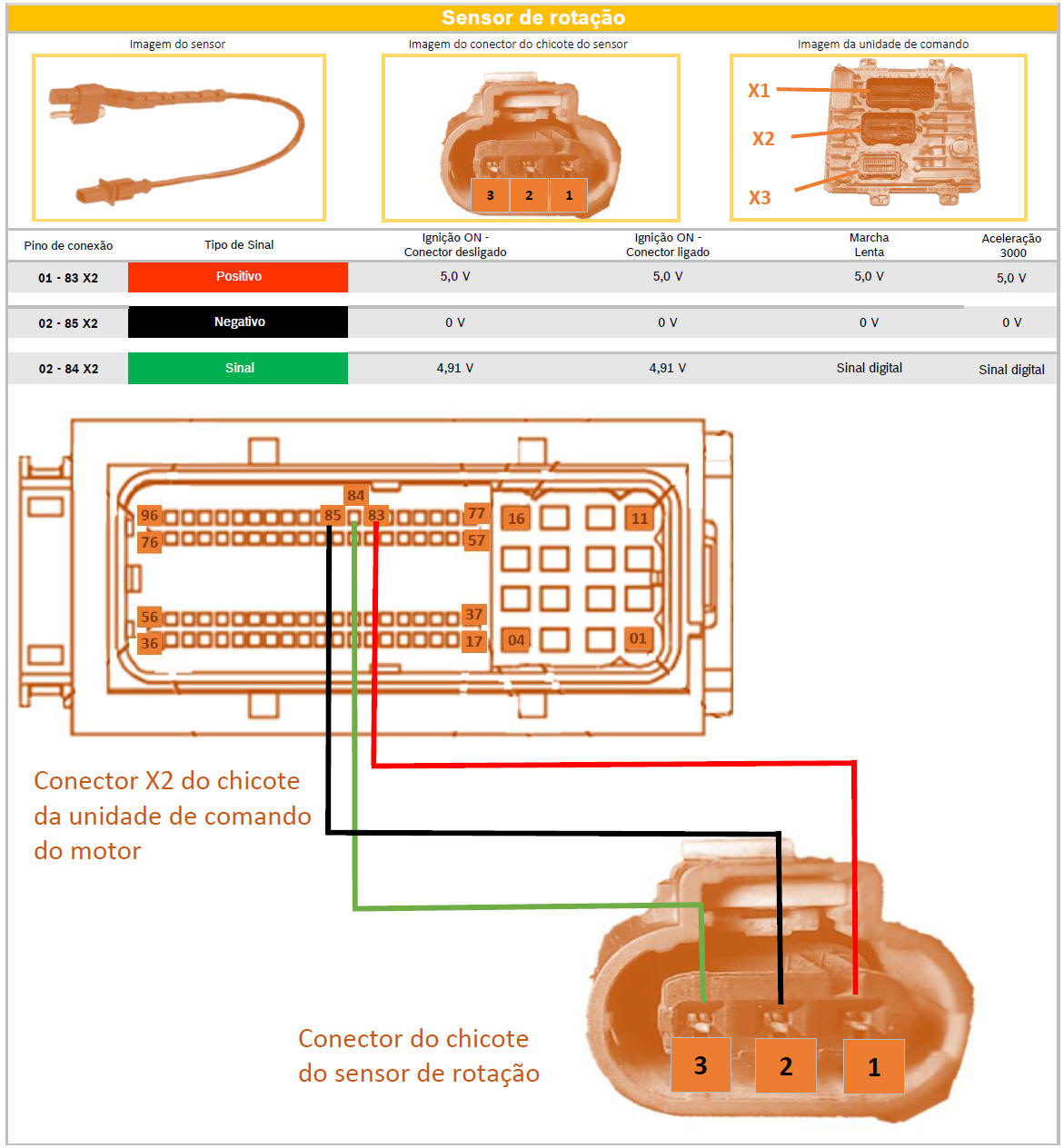

Sensor de Rotação (ESS)

RPM

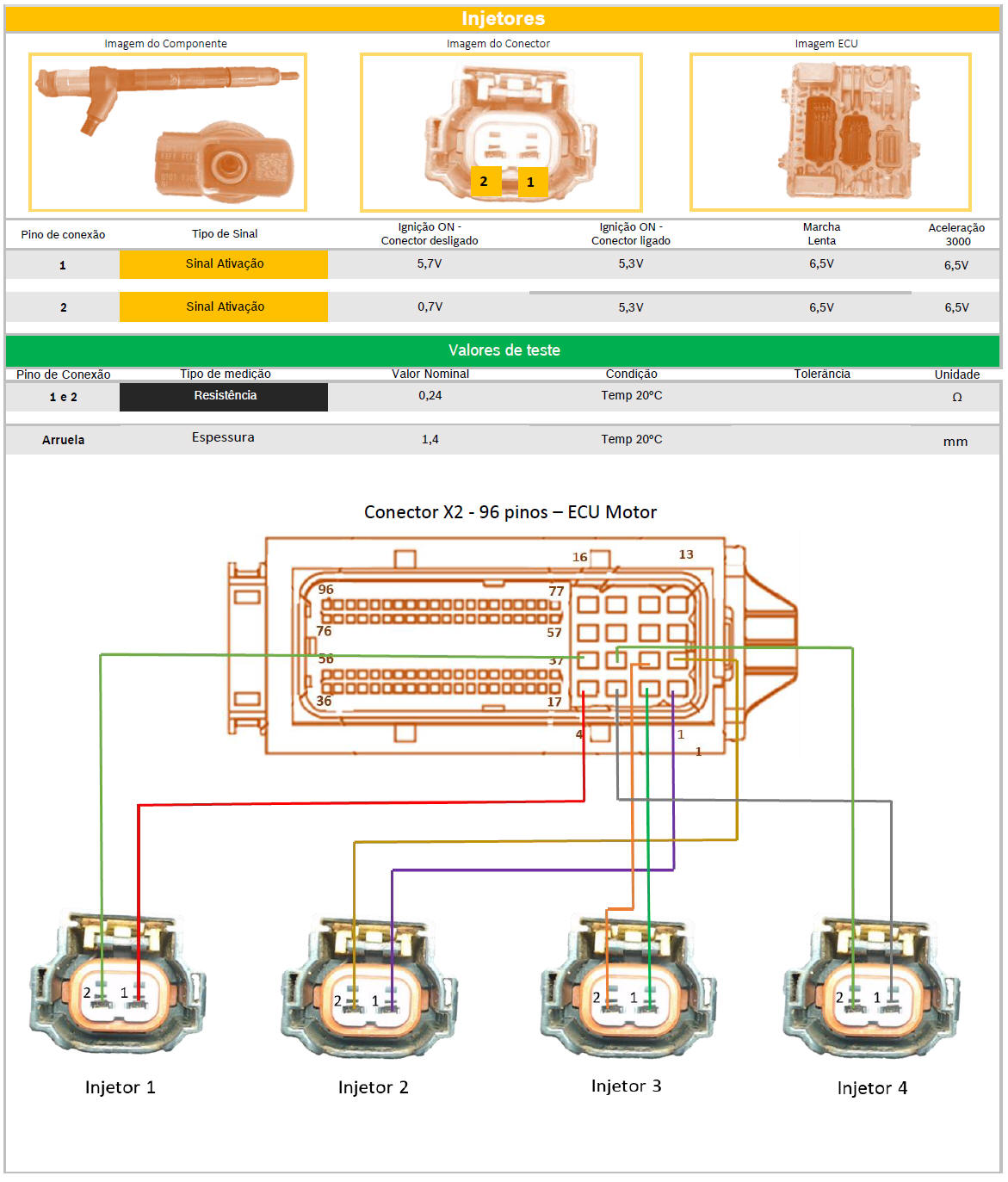

Eletroinjetores

Injetores

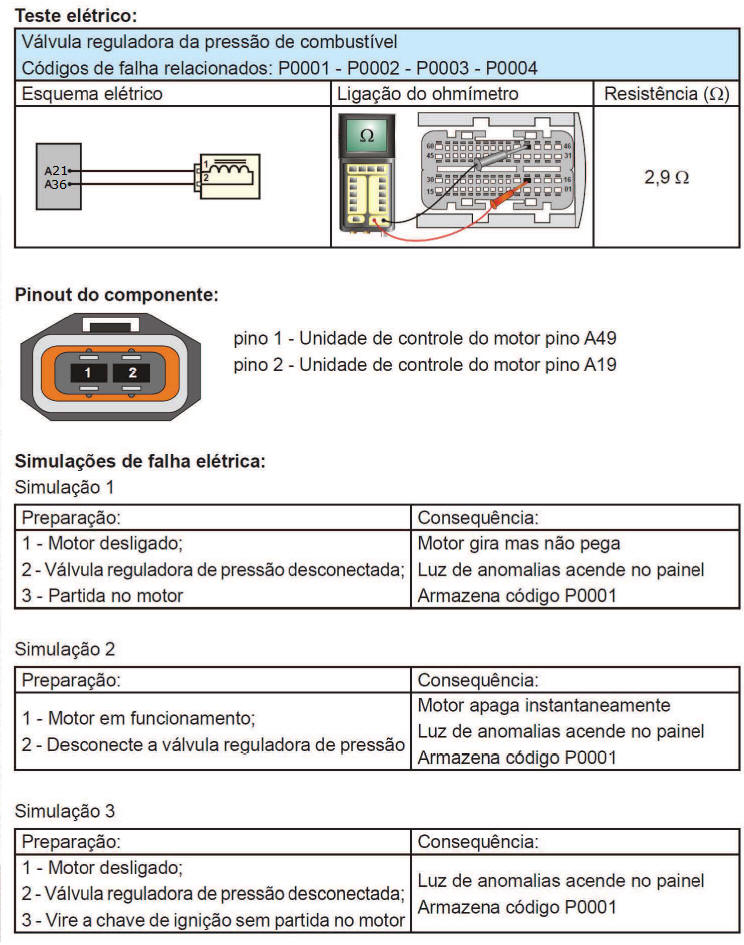

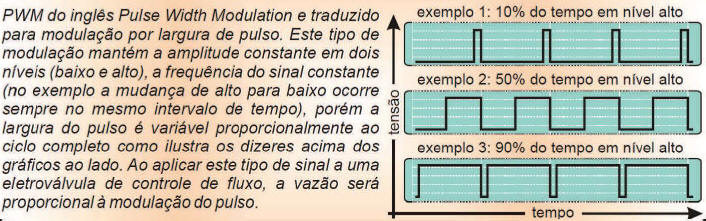

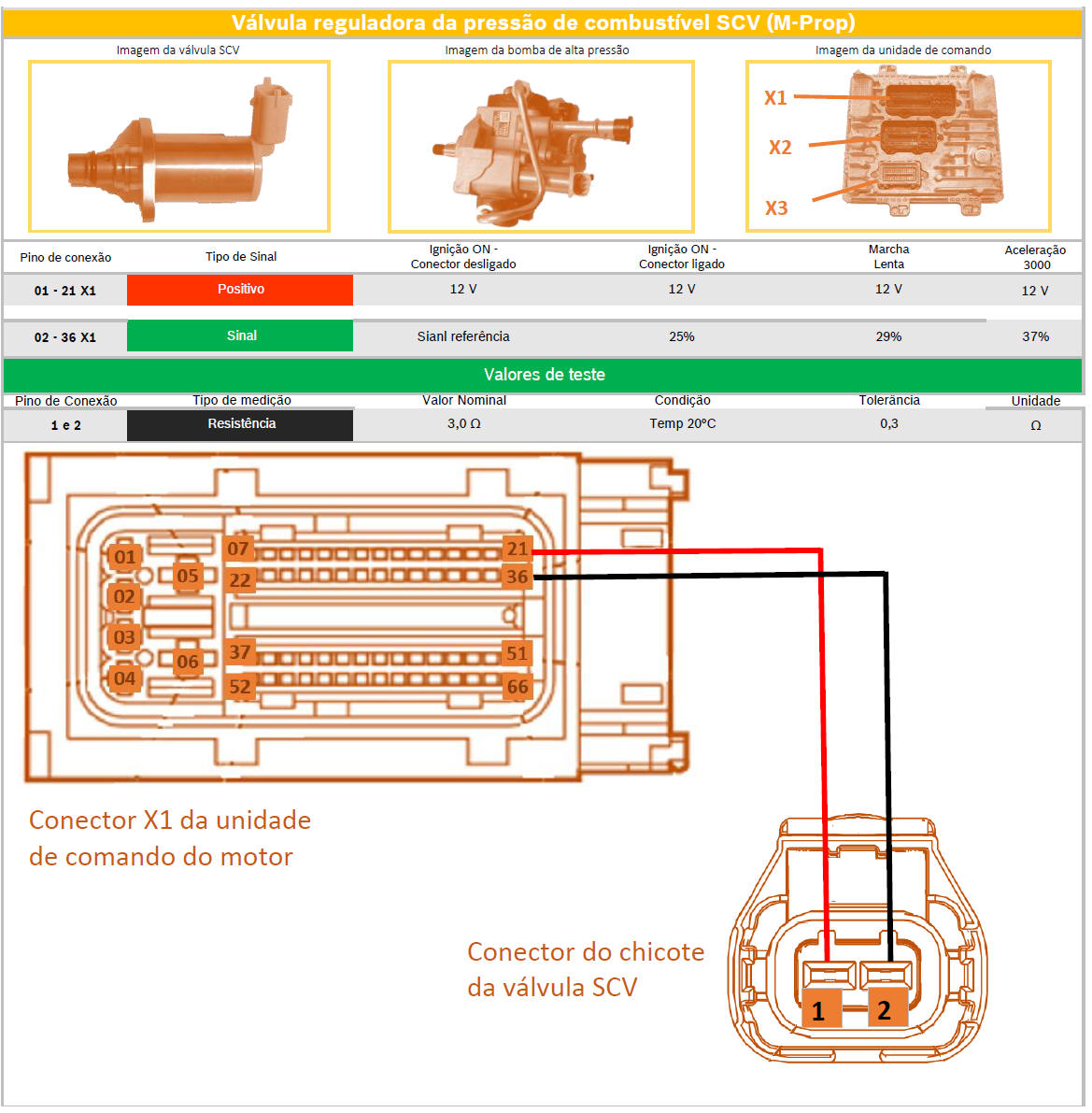

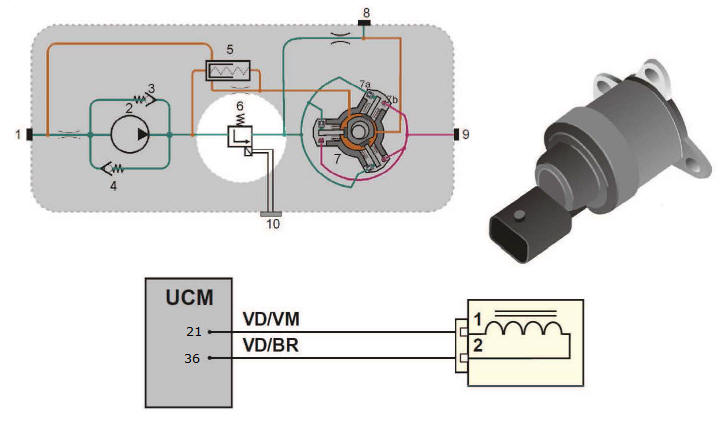

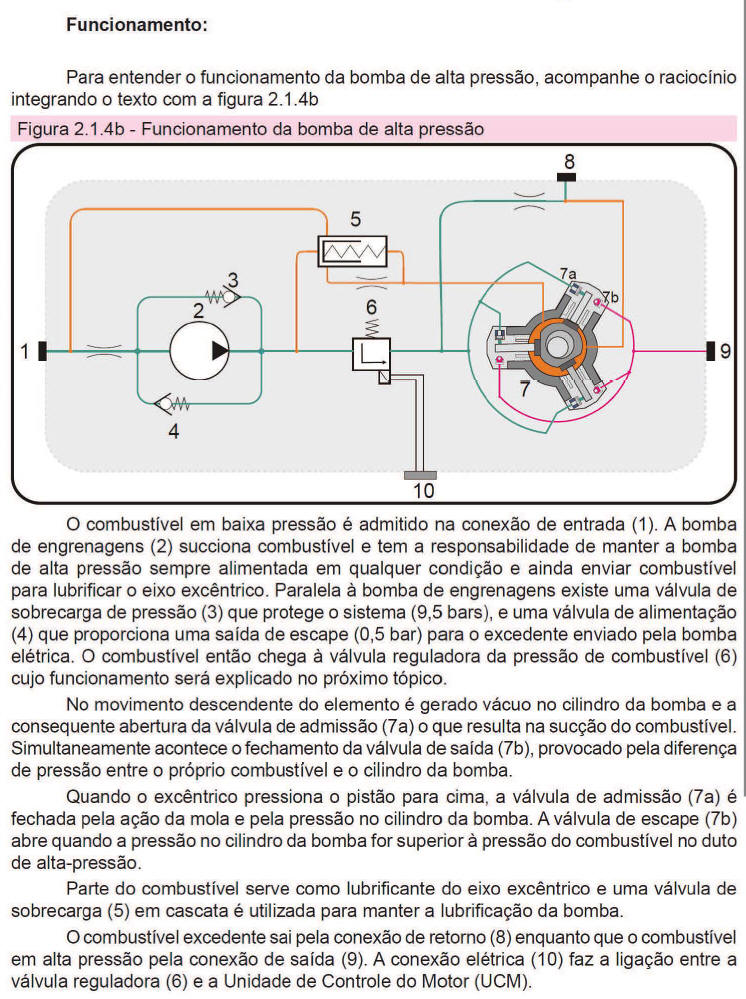

Regulador de Pressão (MPROP)

MPROP

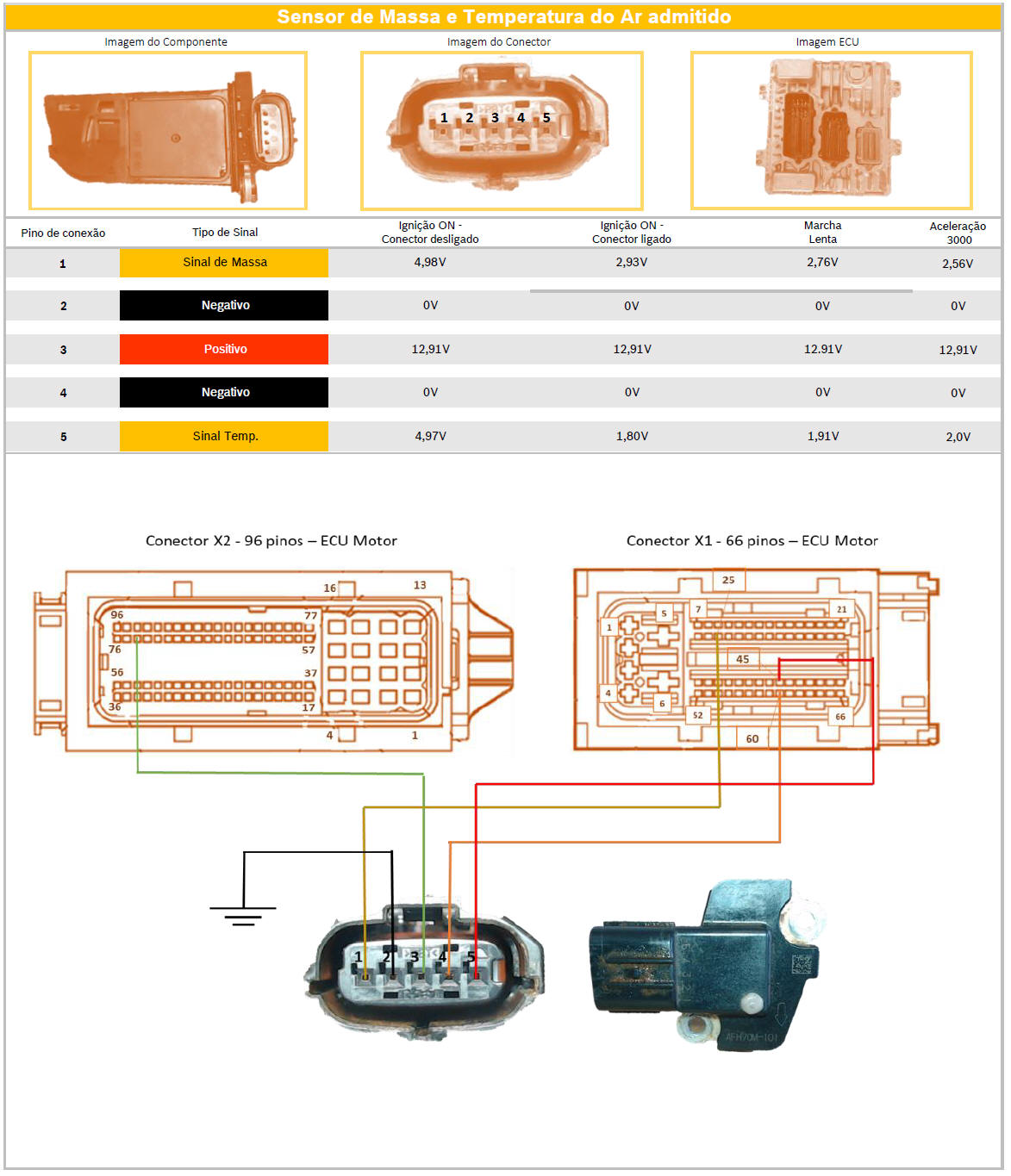

Medidor de Massa de Ar (MAF)

MAF

Sensor de Fase

Fase

Sensor MAP

MAP

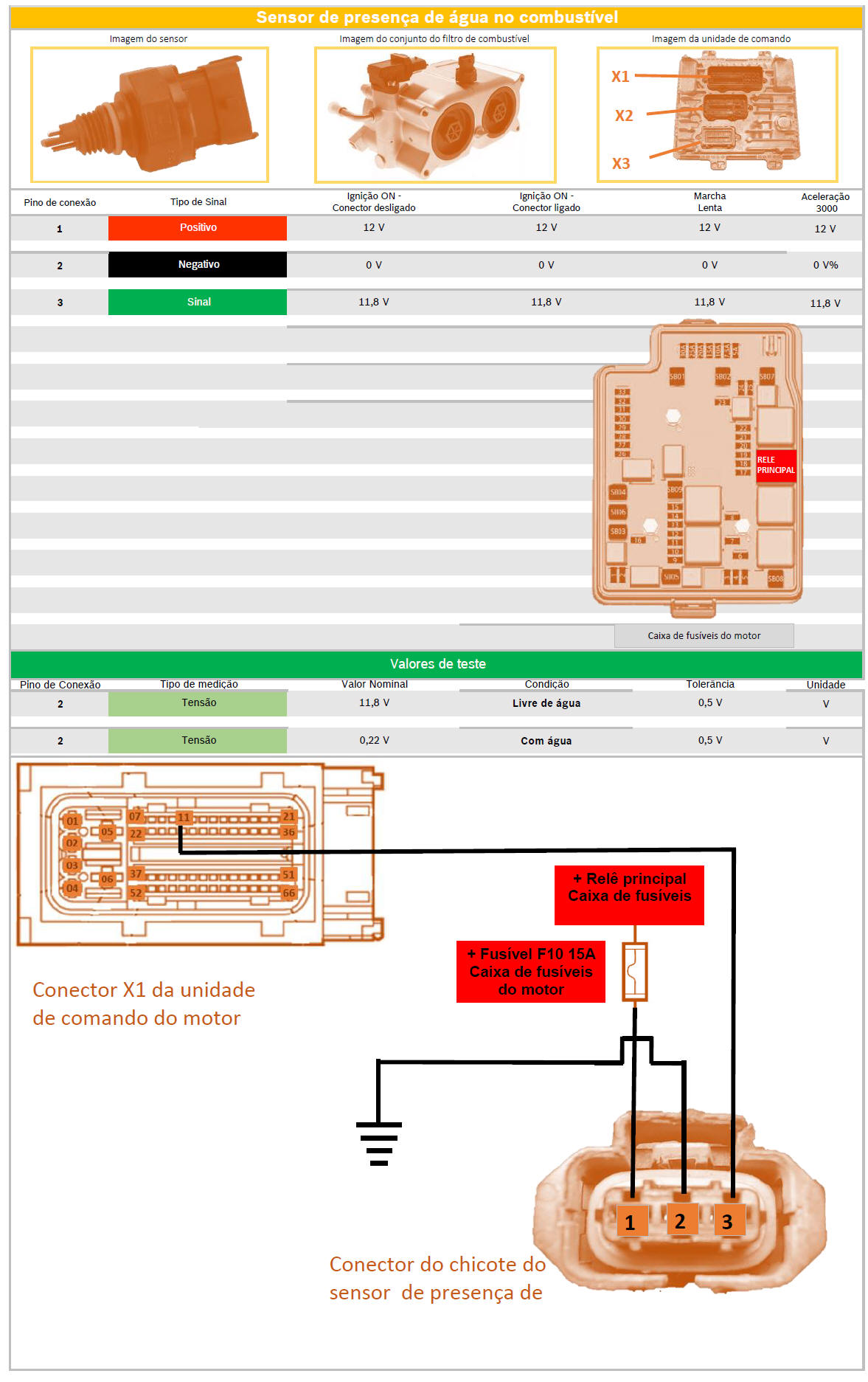

Sensor de Água no Diesel

Sensor Água

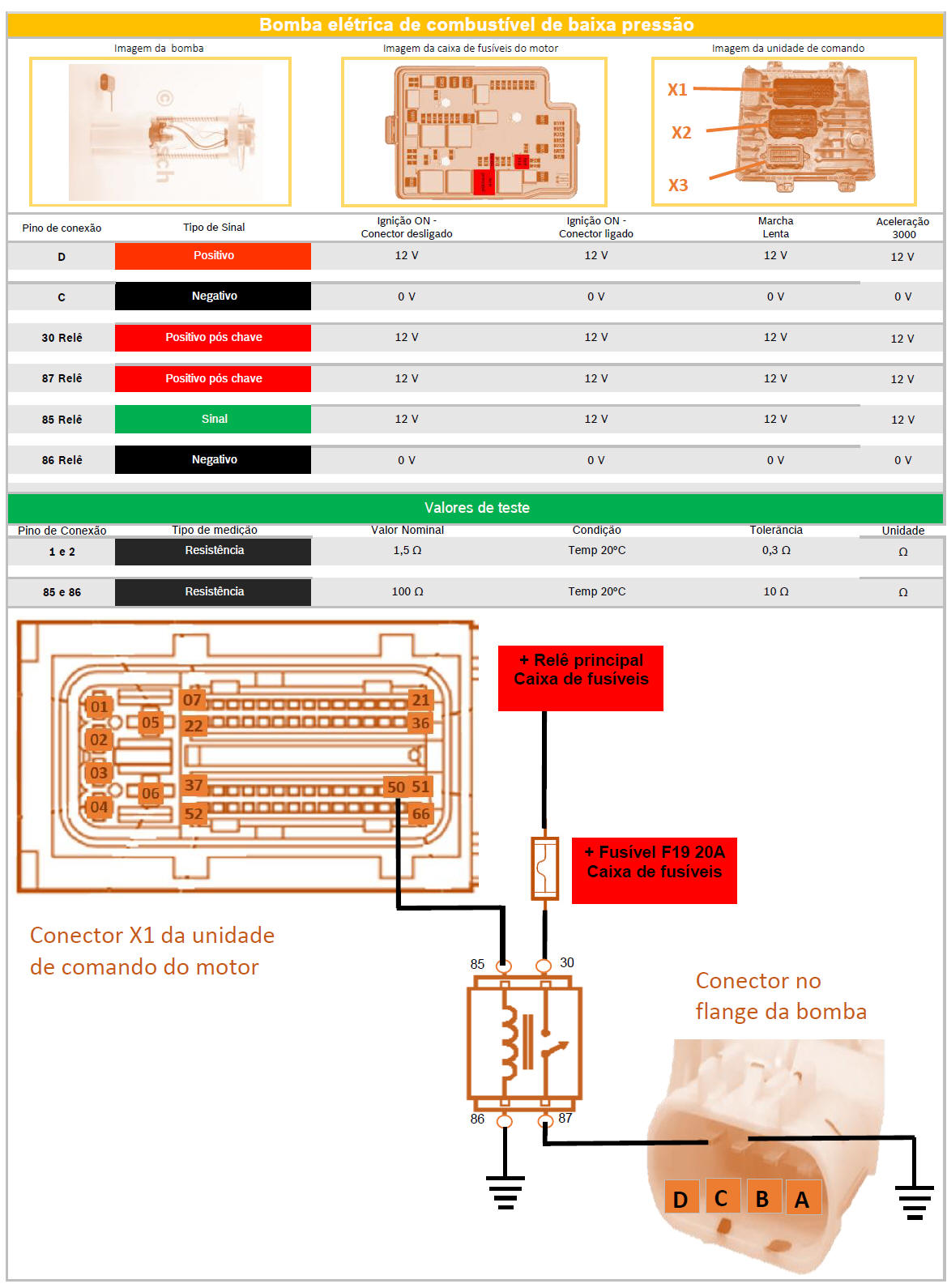

Bomba Elétrica de Baixa

Bomba Baixa

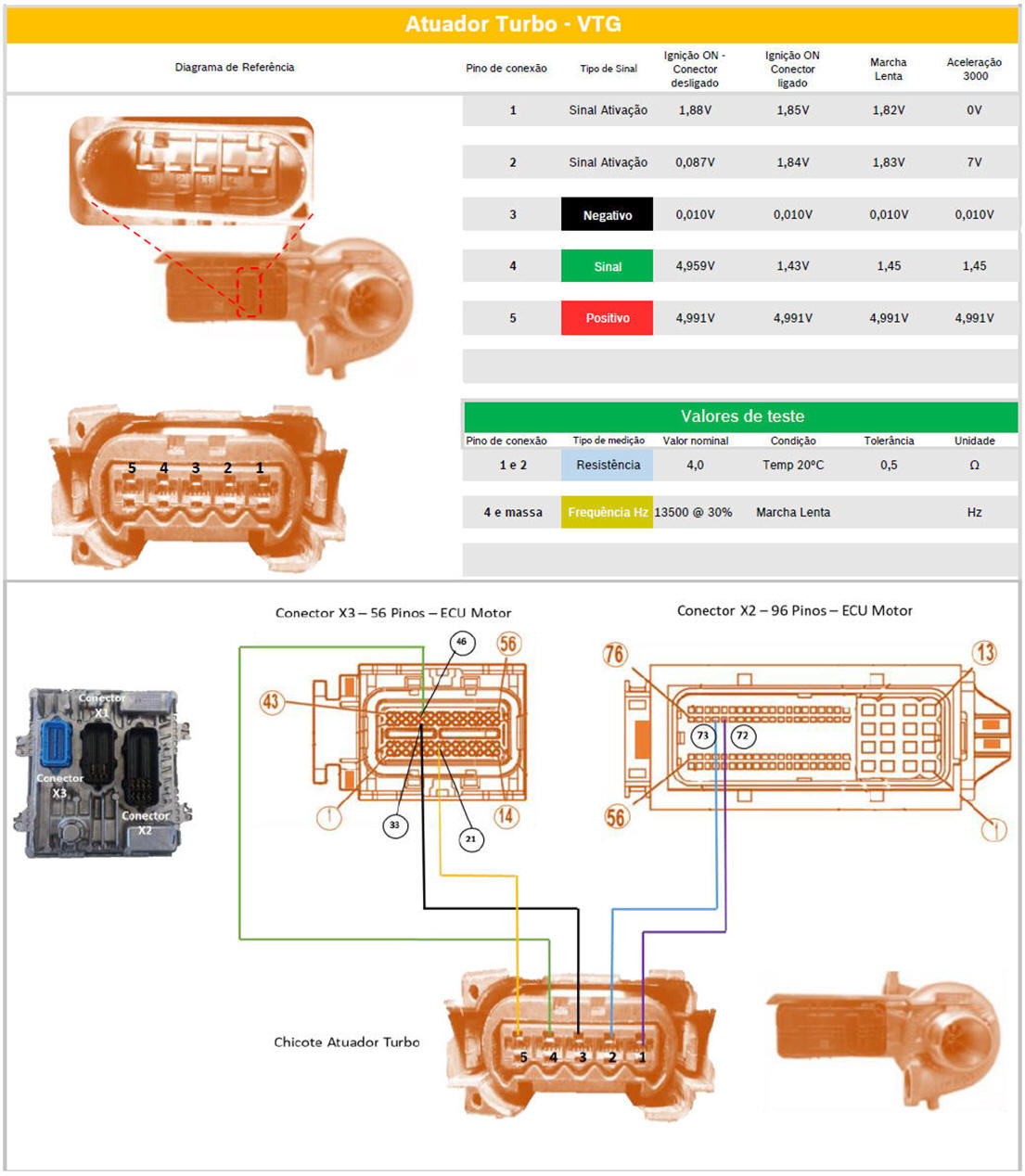

Atuador Eletrônico do Turbo

Turbo

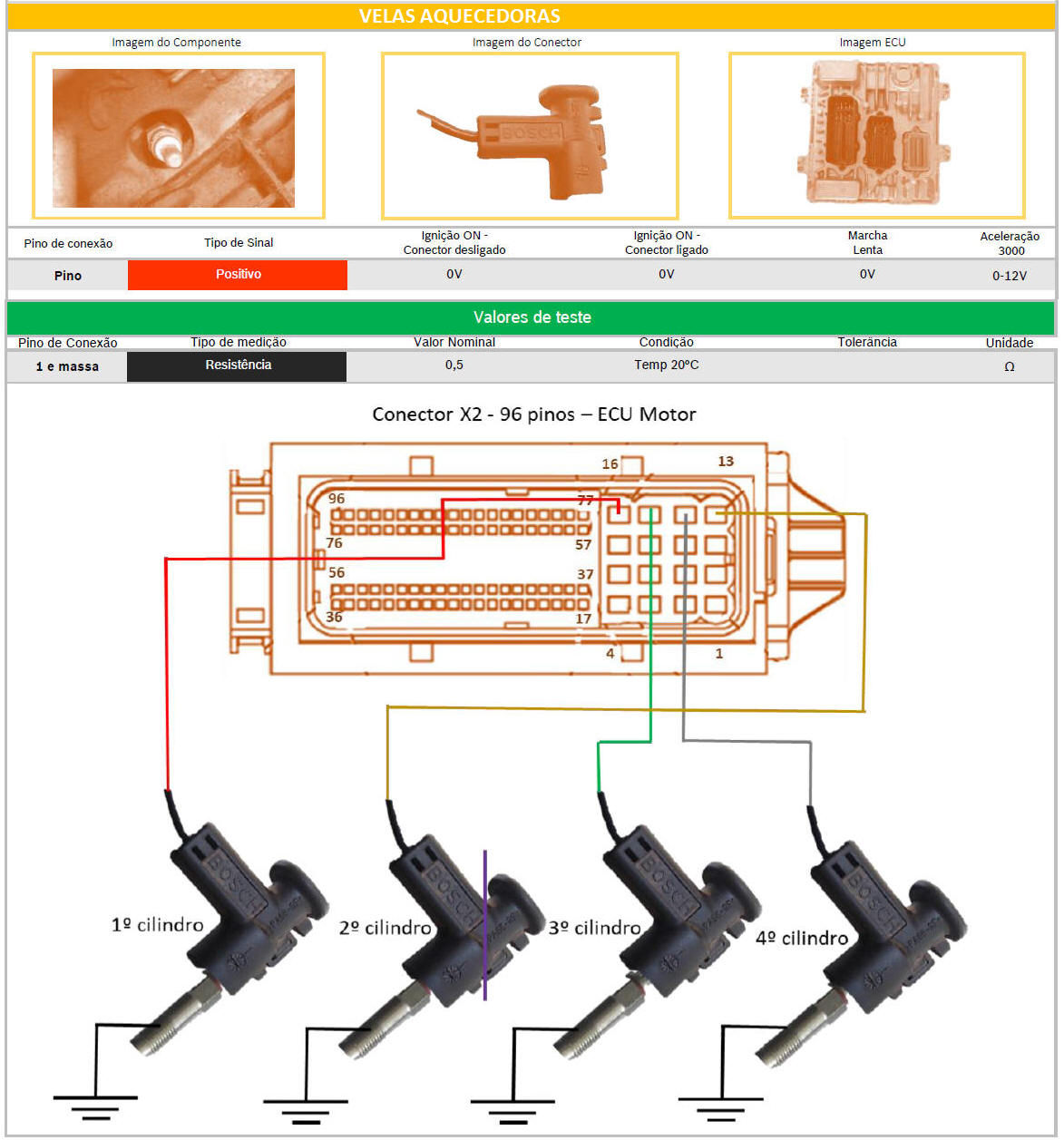

Velas Aquecedoras

Velas

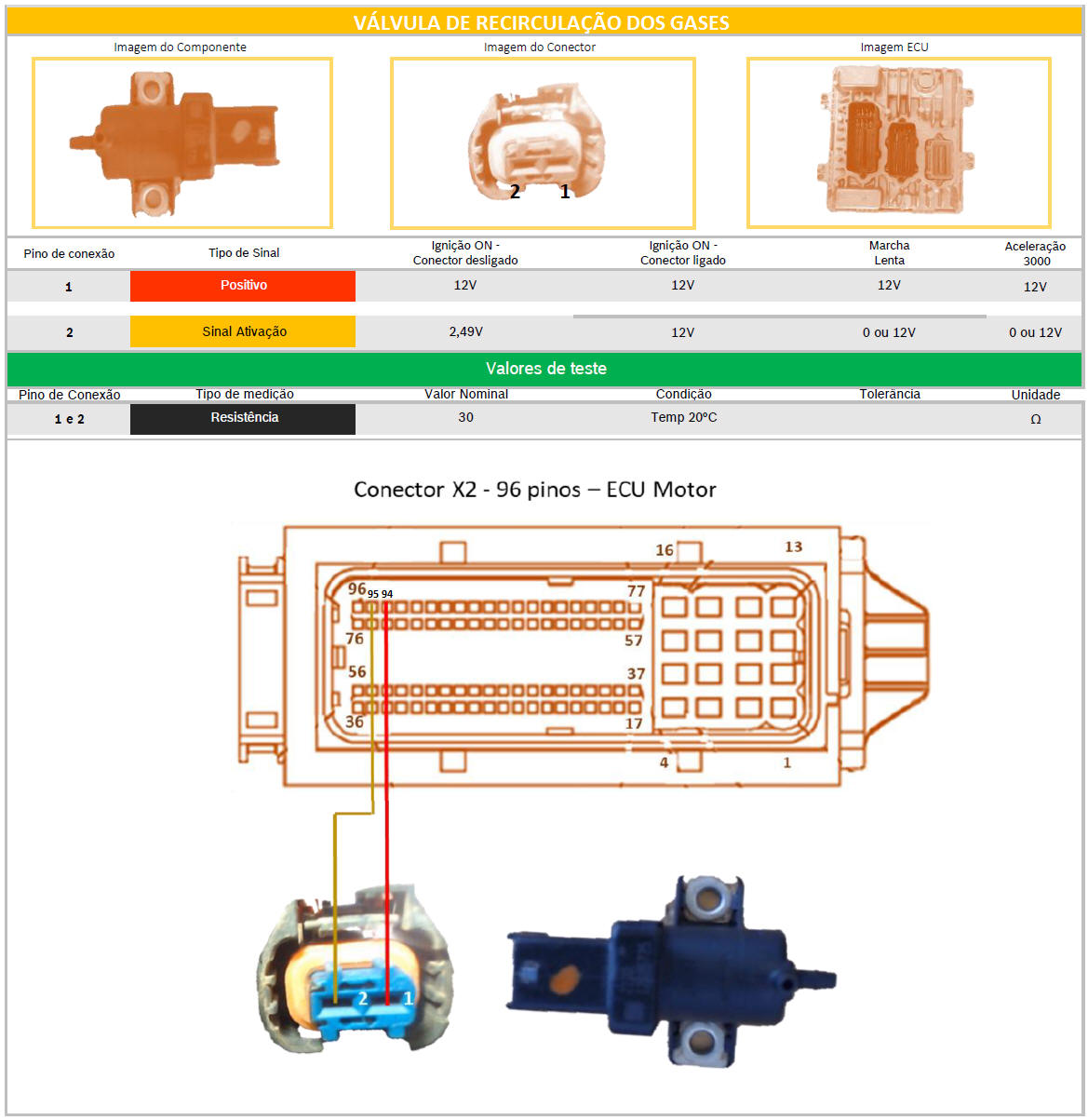

Válvula de Recirculação (EGR)

EGR

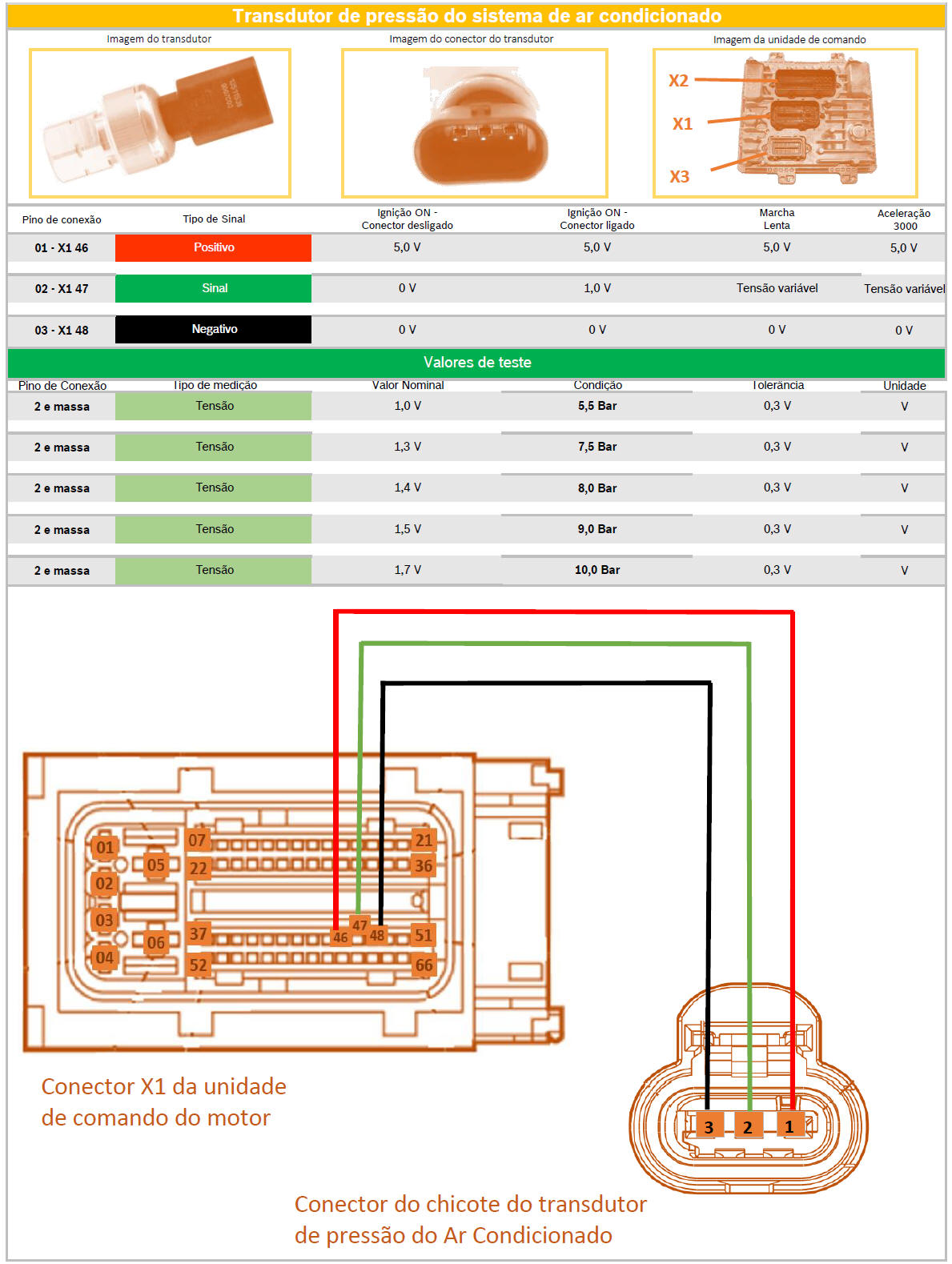

Pressostato A/C

Pressostato

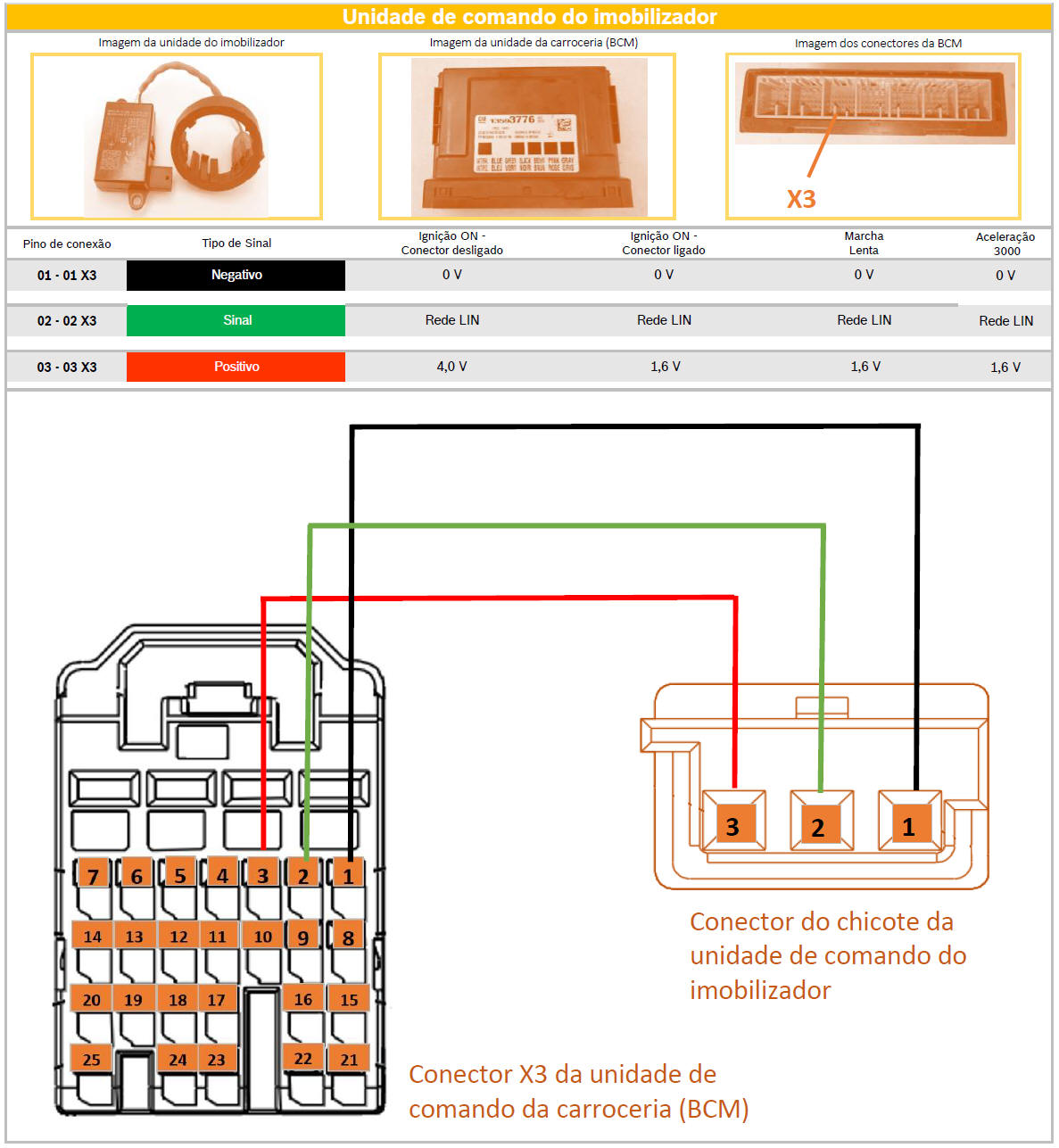

Unidade de Comando / Imobilizador

Imobilizador
