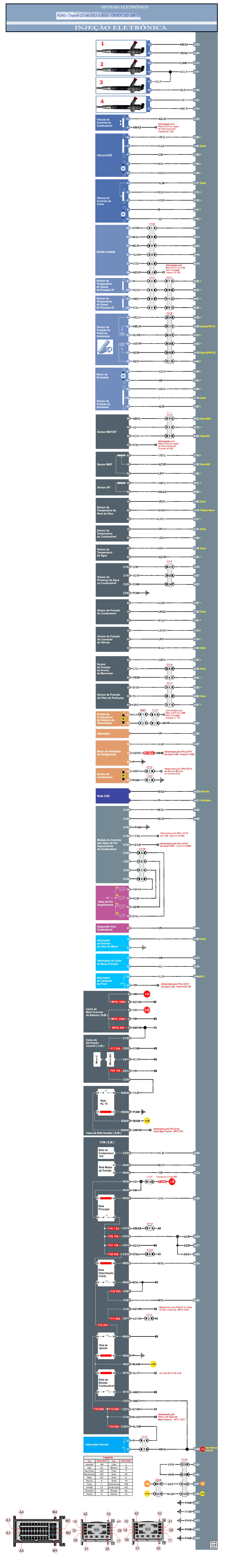

| ESQUEMA EL�TRICO - INJE��O ELETR�NICA |
| RELES E FUS�VEIS |

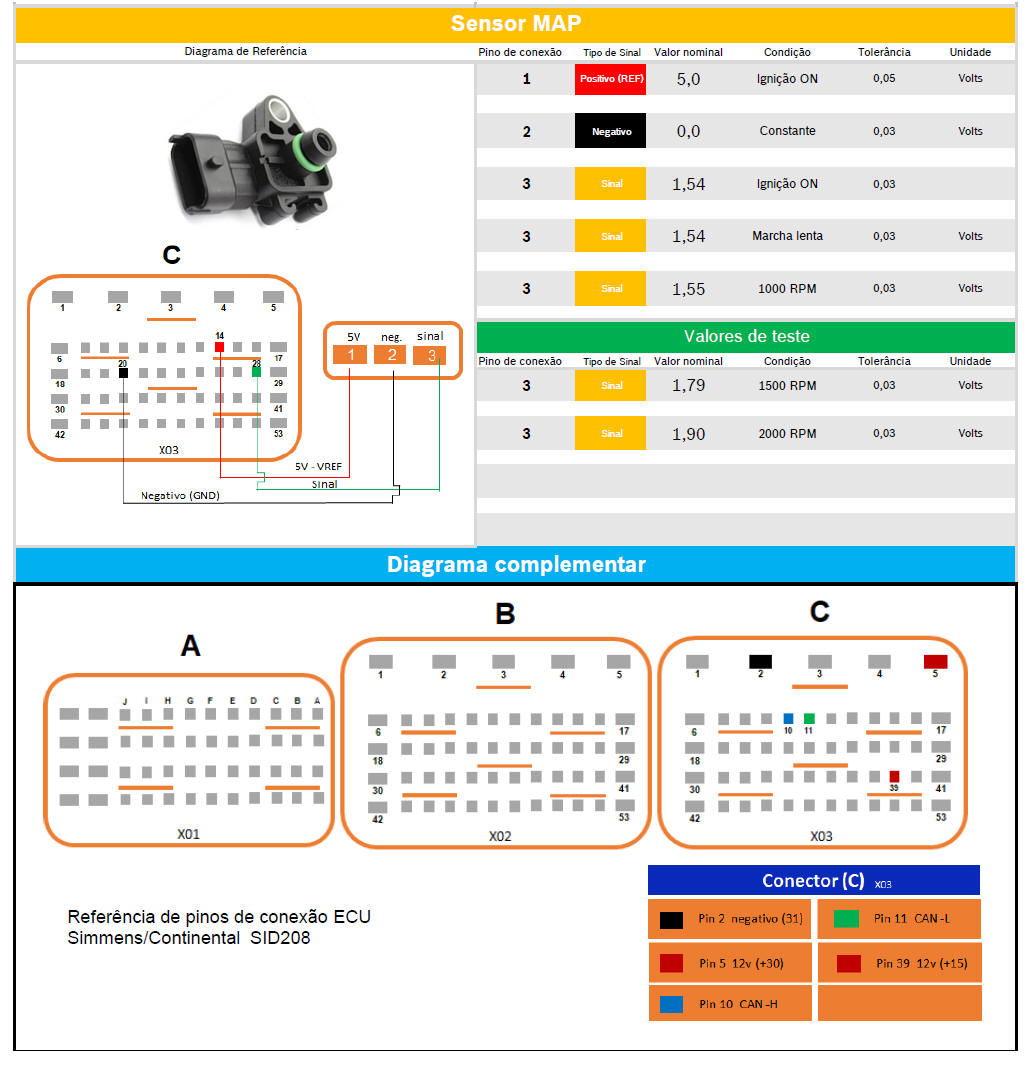

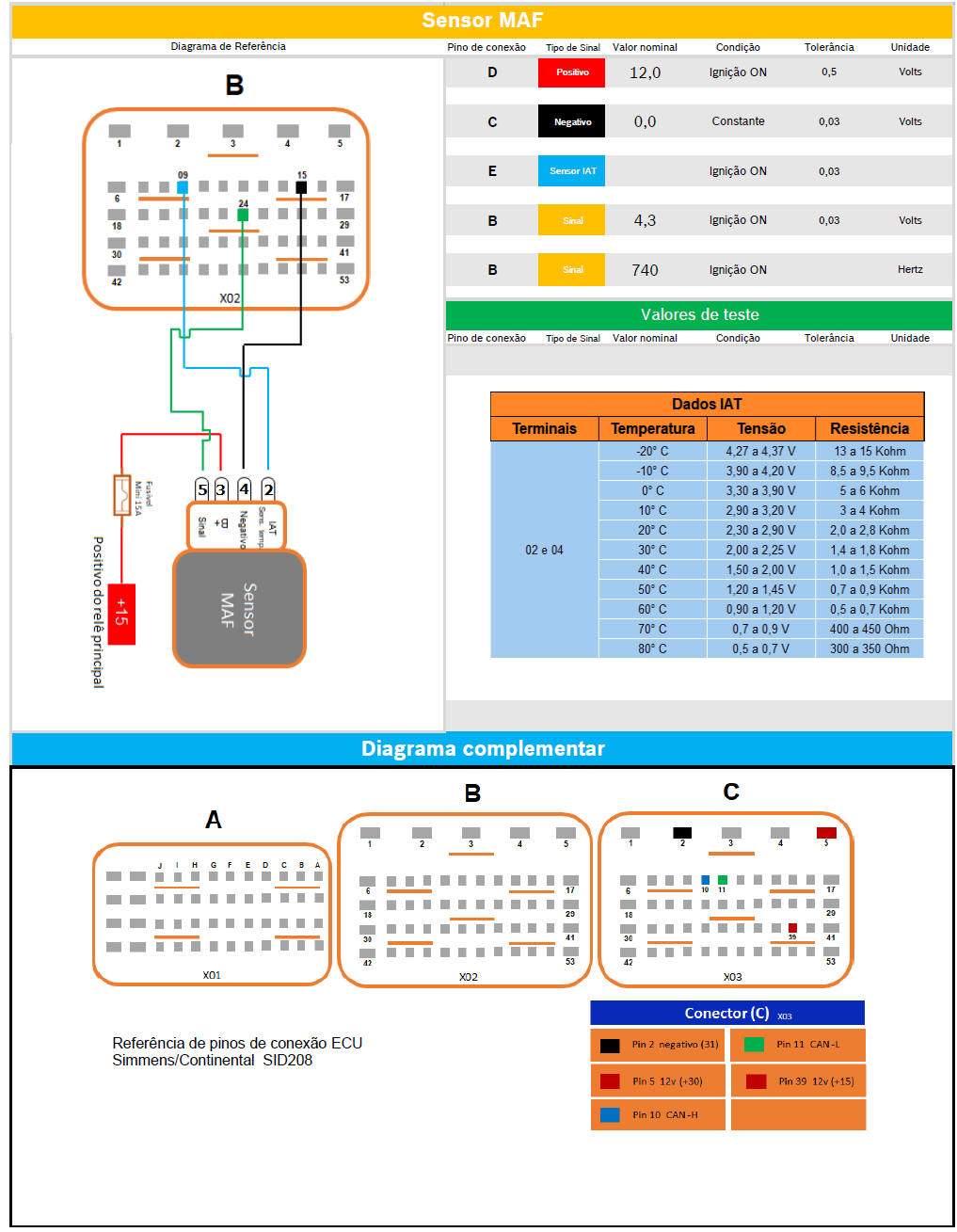

| SENSORES E SINAIS DE ENTRADA |
| SINCRONISMO DA CORRENTE DE COMANDO |

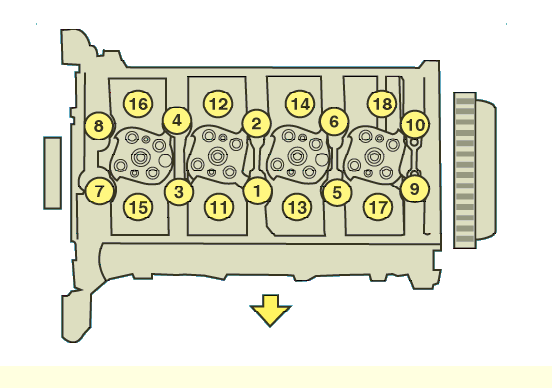

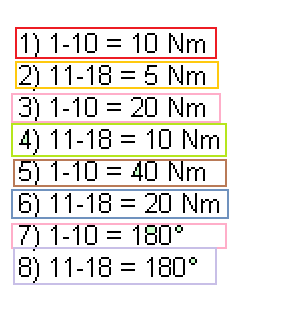

| TORQUE DE APERTOS DO CABE�OTE |
| TORQUES E APERTOS - MOTOR |
|

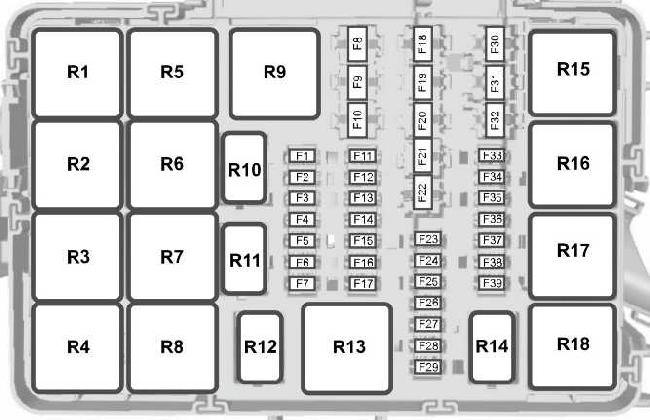

No. |
UMA |
Componente Protegido |
| F1 | 5 | Diesel 2.0L: R�dio mudo |
|
F1 |
10 |
2.2L Diesel :
Redu��o Catal�tica Seletiva |
| F2 |
15 |
2.0L Diesel: N�o
usado 2.2L Diesel : Redu��o Catal�tica Seletiva |
| F3 |
15 |
2.0L Diesel: N�o
usado 2.2L Diesel : Redu��o Catal�tica Seletiva |
| F4 |
10 |
2.0L Diesel: N�o
usado 2.2L Diesel : Redu��o Catal�tica Seletiva |
| F5 |
3 |
2.0L Diesel: N�o
utilizado 2.2L Diesel : vaporizador de filtro de part�culas diesel. Monitor de velas incandescentes |
| F6 |
3 |
2.0L Diesel: N�o usado |
| F7 |
7,5 |
2.0L Diesel: N�o
usado 2.2L Diesel : Sistema de freio antibloqueio. Assist�ncia de estabilidade. Igni��o |
| F8 | 20 |
Ventoinha |
| F9 |
30 |
2.0L Diesel: N�o
usado 2.2L Diesel : Limpa p�ra-brisas � esquerda |
| F10 |
30 |
2.0L Diesel: N�o
usado 2.2L Diesel : Limpador de p�ra-brisa � direita |
| F11 |
10 |
2.0L Diesel: N�o
usado 2.2L Diesel : embreagem de ar condicionado |
| F12 |
20 |
2.0L Diesel: N�o
usado 2.2L Diesel : Diesel filtro de part�culas vaporizador vela |
| F13 | - | N�o usado |
| F14 | 3 |
2.0L Diesel: N�o
usado 2.2L Diesel : Redu��o Catal�tica Seletiva - igni��o |
| F15 | - | N�o usado |
| F16 | - | N�o usado |
| F17 | - | N�o usado |
| F18 | 40 |
2.0L Diesel: Ventilador
de arrefecimento 2 2.2L Diesel : Sistema de travagem antibloqueio. Bomba de assist�ncia de estabilidade |
| F19 | 40 | 2.0L Diesel: Ventilador de refrigera��o (velocidade dupla) |
| 60 | 2.0L Diesel: Ventilador de refrigera��o (velocidade �nica) | |
|
F19 |
30 |
2.2L Diesel :
solen�ide de partida |
| F20 | 40 | 2.0L Diesel : Alimenta��o de rel� de redu��o catal�tica seletiva |
|
F20 |
60 |
2.2L Diesel :
velas incandescentes |
| F21 | 40 | 2.0L Diesel : M�dulo de vela incandescente 2 |
|
F21 |
60 |
2.2L Diesel :
rel� de igni��o 3 |
| F22 | 40 |
2.0L Diesel :
M�dulo de vela incandescente 1 2.2L Diesel : N�o usado |
| F22 | - | N�o usado |
| F23 | 10 |
2.0L Diesel :
Embreagem de ar condicionado 2.2L Diesel : N�o usado |
| F24 | 7,5 |
2.0L Diesel :
N�o usado 2.2L Diesel : Bomba de inje��o de combust�vel |
| F25 | - | N�o usado |
| F26 | - | N�o usado |
| F27 | - | N�o usado |
| F28 | 5 |
2.0L Diesel :
aquecedor de ventila��o de manivela 2.2L Diesel : n�o usado |
| F29 | 15 |
2.0L Diesel :
Funcionar com bomba de �gua 2.2L Diesel : N�o usado |
| F30 | 60 | 2.0L Diesel : rel� do m�dulo de controle Powertrain |
|
F30 |
40 |
2.2L Diesel :
ventilador de refrigera��o 1 |
| F31 | 20 | 2.0L Diesel : rel� de arranque e arranque 2 |
|
F31 |
40 |
2.2L Diesel :
ventilador de refrigera��o 2 |
| F32 | 20 | 2.0L Diesel : Aquecedor de refor�o a combust�vel |
|
F32 |
60 |
2.2L Diesel :
motores de limpa p�ra-brisas duplos |
| F33 |
20 |
2.0L Diesel :
N�o usado 2.2L Diesel : Bomba de �gua auxiliar Start-Stop |
| F34 | - | N�o usado |
| F35 | 20 | 2.0L Diesel : m�dulo de controle Powertrain |
|
F35 |
15 |
2.2L Diesel :
Fornecimento do sistema de controle Powertrain |
| F36 | 20 | 2.0L Diesel : Pot�ncia do ve�culo 5 |
|
F36 |
15 |
2.2L Diesel :
Sensor NOXI 2 |
| F37 | 15 | 2.0L Diesel : Redutor do tanque. V�lvula de recircula��o de gases de escape |
|
F37 |
7,5 |
2.2L Diesel :
v�lvula de controle de volume |
| F38 | 10 | 2.0L Diesel : Caixa de jun��o do motor R1, R5, R10 e R15 bobinas de rel� |
|
F38 |
7,5 |
2.2L Diesel :
sensor de fluxo de ar em massa |
| F39 | 10 | 2.0L Diesel : monitor de vela incandescente. Sensor de �xido de nitrog�nio |
|
F39 |
15 |
2.2L Diesel :
vaporizador de bomba a diesel |
| Retransmiss�o | ||
| R1 |
2.0L Diesel :
Ventilador de refrigera��o de alta velocidade 2.2L Diesel : Igni��o |
|
| R2 |
2.0L Diesel :
N�o usado 2.2L Diesel : Motor de arranque |
|
| R3 | Limpador da janela traseira | |
| R4 |
2.0L Diesel :
Suspens�o a ar 2.2L Diesel : N�o usado |
|
| R5 | Ventoinha | |
| R6 |
2.0L Diesel :
N�o usado 2.2L Diesel : Limpador de p�ra-brisa - ligado e desligado |
|
| R7 |
2.0L Diesel :
N�o usado 2.2L Diesel : Limpador de para-brisa - baixa e alta velocidade |
|
| R8 | N�o usado | |
| R9 |
2.0L Diesel :
Motor de arranque 2.2L Diesel : N�o utilizado |
|
| R10 | Embreagem de ar condicionado | |
| R11 |
2.0L Diesel :
N�o usado 2.2L Diesel : Vela de igni��o de sistema de vaporizador de combust�vel |
|
| R12 |
2.0L Diesel :
N�o usado 2.2L Diesel : Bomba de inje��o de combust�vel |
|
| R13 |
2.0L Diesel :
Redu��o catal�tica seletiva 2.2L Diesel : Bomba de tra��o nas quatro rodas |
|
| R14 |
2.0L Diesel :
N�o usado 2.2L Diesel : Econetic |
|
| R15 |
2.0L Diesel :
Ventilador de refrigera��o de baixa velocidade 2.2L Diesel : Ventilador de baixa velocidade e alta velocidade |
|
| R16 |
2.0L Diesel :
Run-start 2. Trac��o integral 2.2L Diesel : Redu��o Catal�tica Selectiva |
|
| R17 |
2.0L Diesel :
N�o usado 2.2L Diesel : m�dulo de controle Powertrain |
|
| R18 |
2.0L Diesel :
M�dulo de controle Powertrain 2.2L Diesel : Ventilador de alta velocidade |
|

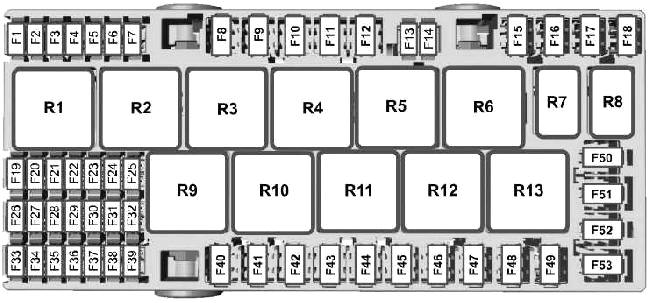

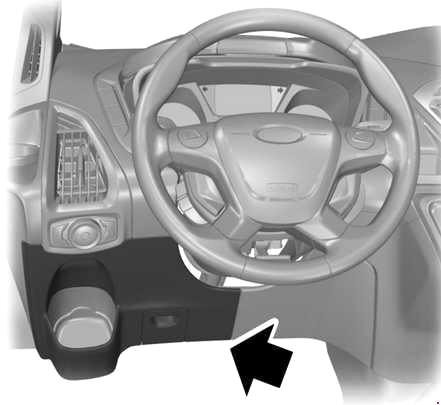

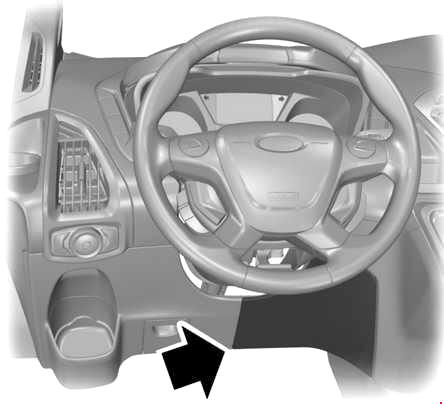

Painel de fus�veis do compartimento de passageiros (2.2L Diesel)
|
N�o. |
UMA |
Componente Protegido |
| F1 | 10 | M�dulo de airbag |
| F2 | 20 | Vidro traseiro aquecido |
| F3 | 10 | Espelhos exteriores aquecidos |
| F4 | - | N�o usado |
| F5 | - | N�o usado |
| F6 | 5 | Tac�grafo |
| F7 | 10 | Sensor da bateria |
| F8 | 40 | Tomada de alimenta��o AC |
| F9 | - | N�o usado |
| F10 | 30 | Assento do poder do excitador |
| F11 | 30 | Assento do poder do passageiro |
| F12 | 30 | Etapa de pot�ncia |
| F13 | - | N�o usado |
| F14 | 5 | M�dulo de controle de rastreamento e bloqueio |
| F15 | 40 | Rel� de bateria do m�dulo de controle Powertrain |
| F16 | 40 | Rel� de pot�ncia do m�dulo de controle Powertrain |
| F17 | - | N�o usado |
| F18 | 30 | V�lvulas de sistema de freio antibloqueio. V�lvulas de assist�ncia de estabilidade |
| F19 | 5 | Tac�grafo |
| F20 |
5 |
Rel� do espelho exterior aquecido. Rel� do p�ra-brisa aquecido |
| F21 | - | N�o usado |
| F22 | 15 | Painel fus�vel do habit�culo |
| F23 | 7,5 | M�dulo de controle de ar condicionado |
| F24 | 5 | Nivelamento dos far�is |
| F25 | 7,5 | Ilumina��o interior |
| F26 | 10 | Espelhos exteriores aquecidos |
| F27 | 20 | Assentos dianteiros aquecidos |
| F28 | 20 | L�mpadas de ilumina��o |
| F29 | 10 | C�mera traseira de aux�lio ao estacionamento. Sistema de manuten��o de faixa. Eletro espelho |
| F30 | 5 | Cruise control adaptativo |
| F31 | - | N�o usado |
| F32 | 10 | Ilumina��o interior |
| F33 | 20 | M�dulo de movimenta��o de todas as rodas |
| F34 | 20 | Limpador da janela traseira |
| F35 | 5 | Espelhos retrovisores |
| F36 | 20 | chifre |
| F37 | 7,5 | M�dulo SYNC |
| F38 | 5 | Ventoinha do motor. Rel� de buzina. Rel� do limpador de p�ra-brisa |
| F39 | 7,5 | Entrada remota sem chave. Bateria. Janelas de poder. Aquecimento traseiro, ventila��o e ar condicionado |
| F40 | 40 | Motor do ventilador dianteiro |
| F41 | 40 | Motor do ventilador traseiro |
| F42 | 30 | Vidro traseiro aquecido |
| F43 | 30 | Tomada de reboque |
| F44 | 60 | Pontos de energia auxiliar |
| F45 | - | N�o usado |
| F46 | 30 | Janelas de poder |
| F47 | 20 | Tomada de isqueiro |
| F48 | 20 | Pontos de alimenta��o auxiliares traseiros |
| F49 | 20 | Pontos de for�a auxiliares dianteiros |
| F50 | 60 | Rel� de igni��o 1 |
| F51 | 60 | Rel� de igni��o 2 |
| F52 | 40 | Elemento de p�ra-brisa aquecido � esquerda |
| F53 | 40 | Elemento de p�ra-brisa aquecido � direita |
| Retransmiss�o | ||
| R1 | Aquecedor de apoio a combust�vel | |
| R2 | Pontos de energia auxiliar | |
| R3 | N�o usado | |
| R4 | Igni��o 2 | |
| R5 | Janelas de poder | |
| R6 | Igni��o 1 | |
| R7 | chifre | |
| R8 | N�o usado | |
| R9 | Motor do ventilador dianteiro | |
| R10 | Motor do ventilador traseiro | |
| R11 | Vidro traseiro aquecido. Espelhos exteriores aquecidos | |
| R12 | Elemento de p�ra-brisa aquecido � esquerda | |
| R13 | Elemento de p�ra-brisa aquecido � direita | |

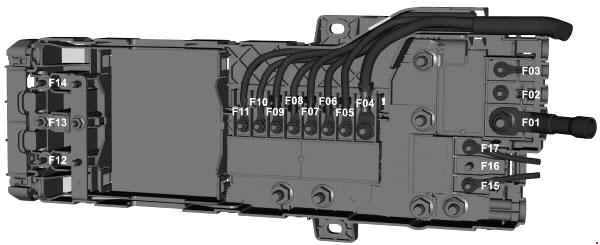

Caixa Pr�-Fus�vel
|
Diesel 2.0L |
 |
|
2.2L Diesel |
 |
|
N�o. |
UMA |
Componente Protegido |
| F1 | 470 | Caixa de fus�veis do compartimento do motor. Motor de arranque. Alternador |
| F2 | 100 | Caixa de fus�veis do habit�culo. Caixa de fus�veis do m�dulo de controle do corpo |
| F3 | 40 |
2.0L Diesel :
Inversor de corrente cont�nua (CC / CA) 2.2L Diesel : M�dulo de controle do trem de for�a. Sistema de freio anti-bloqueio |
| F4 | 200 |
2.0L Diesel :
Alimenta��o da caixa de rel�s secund�ria 1 2.2L Diesel : Painel de fus�veis do habit�culo |
| F5 | 100 |
2.0L Diesel :
Alimenta��o da caixa de rel�s secund�ria 2 2.2L Diesel : Painel de fus�veis do habit�culo |
| F6 | 100 | Aquecedor de cabine |
| F7 | 80 | Rel� do p�ra-brisa aquecido |
| F8 | 100 |
2.0L Diesel :
Caixa de fus�veis do habit�culo. Alimenta��o da caixa de rel�s
secund�ria 5 2.2L Diesel : Caixa de deriva��o do motor |
| F9 | 100 |
2.0L Diesel :
Alimenta��o da caixa de rel�s secund�ria 3 2.2L Diesel : Painel de fus�veis do habit�culo |
| F10 | 100 | 2.0L Diesel : Alimenta��o da caixa de rel�s secund�ria 4 |
|
F10 |
60 |
2.2L Diesel :
Fornecimento do painel do fus�vel do habit�culo |
| F11 | 100 | 2.0L Diesel : rel� do m�dulo de controle Powertrain |
|
F11 |
60 |
2.2L Diesel :
Fornecimento do painel do fus�vel do habit�culo |
| F12 | 60 | Ponto de Pot�ncia Auxiliar 1 |
| F13 | 60 | Ponto de Pot�ncia Auxiliar 2 |
| F14 | 60 | Ponto de Pot�ncia Auxiliar 3 |
| F15 | 60 | 2.0L Diesel : controle clim�tico traseiro |
| F16 | 100 | 2.0L Diesel : N�o usado |
| F17 | 60 | 2.0L Diesel : Camper |

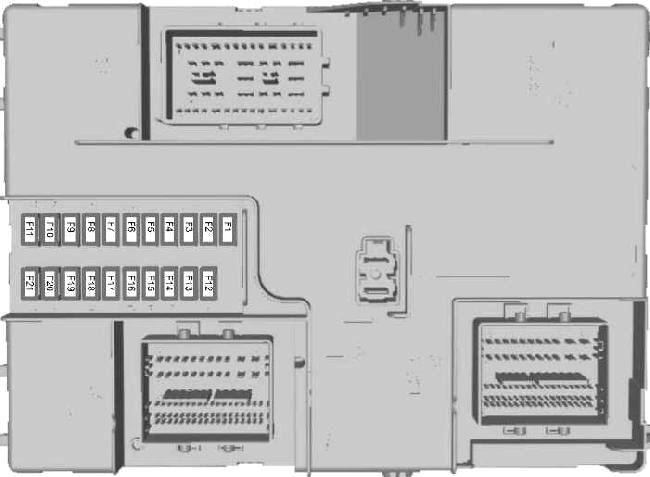

Caixa de fus�veis do m�dulo de controle (2.2L Diesel)
|
N�o. |
UMA |
Componente Protegido |
| F1 | 15 | Sistema de fecho central 2 |
| F2 | 15 | Sistema de fecho central 1 |
| F3 | 15 | Chave de igni��o. Rel� de bateria auxiliar |
| F4 | 5 | M�dulo de ajuda para estacionamento |
| F5 | 5 | M�dulo sensor de chuva. M�dulo de autolamp |
| F6 | 15 | Bomba de lavador de p�ra-brisa |
| F7 | 7,5 | Espelhos exteriores |
| F8 | 15 | Luzes de nevoeiro |
| F9 | 10 | Feixe alto direito |
| F10 | 10 | Feixe alto esquerdo |
| F11 | 25 | L�mpadas exteriores do lado direito. L�mpadas do lado esquerdo |
| F12 | 20 | Alarme anti-roubo. Sondas de reserva de bateria |
| F13 | 15 | Conector de liga��o de dados. Rel� do ponto de pot�ncia auxiliar. Ilumina��o interior |
| F14 | 25 | L�mpadas de circula��o diurna. Indicadores de dire��o. Luzes de nevoeiro traseiras |
| F15 | 25 | L�mpadas do lado direito. L�mpadas exteriores esquerdas. L�mpada de freio montada central alta |
| F16 | 20 | Controle de �udio |
| F17 | 7,5 | Controle do aquecedor. Cluster de instrumentos. Ventoinha do motor |
| F18 | 10 | Interruptor dos far�is. M�dulo de volante |
| F19 | 5 | M�dulo de interface de controle / display frontal |
| F20 | 5 | Sistema anti-roubo passivo e igni��o. Igni��o |
| F21 | 3 | M�dulo de controle frontal de �udio. Rel� acess�rio |
