Ford F-250 - Injeção e Testes - Mecânico Pro

Elétrica e Manuais

Esquema Elétrico - Injeção Eletrônica Relés e Fusíveis do Sistema Manual de Serviço (Mecânica e Motor)

Testes de Sensores

Sensor de Rotação (ESS) Sensor de Fase Sensor MAP e Temp. do Ar Sensor de Temp. do Líquido (ECT) Sensor de Água no Diesel Pedal do Acelerador Interruptor de Pressão do Óleo Sensor de Pressão do Rail

Diagramas de Injeção Eletrônica

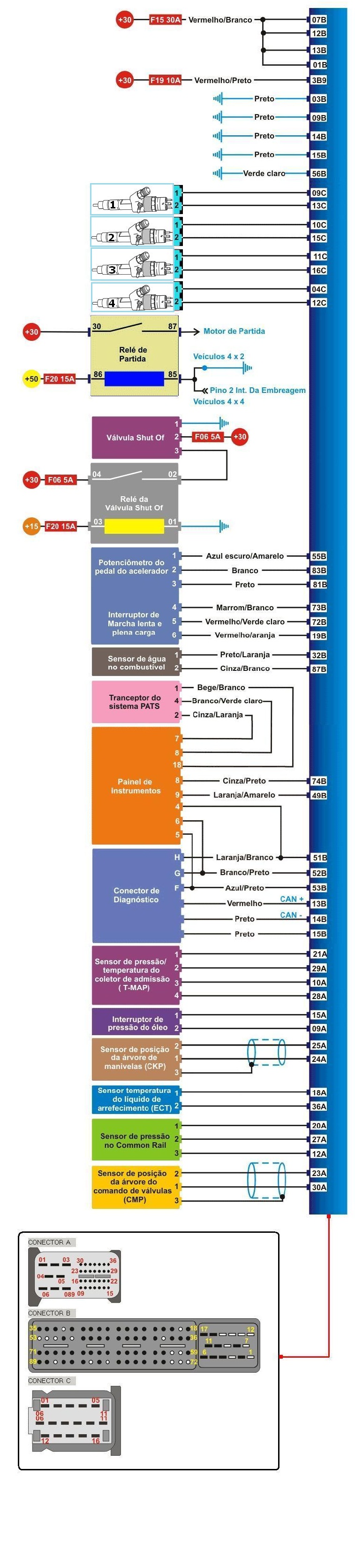

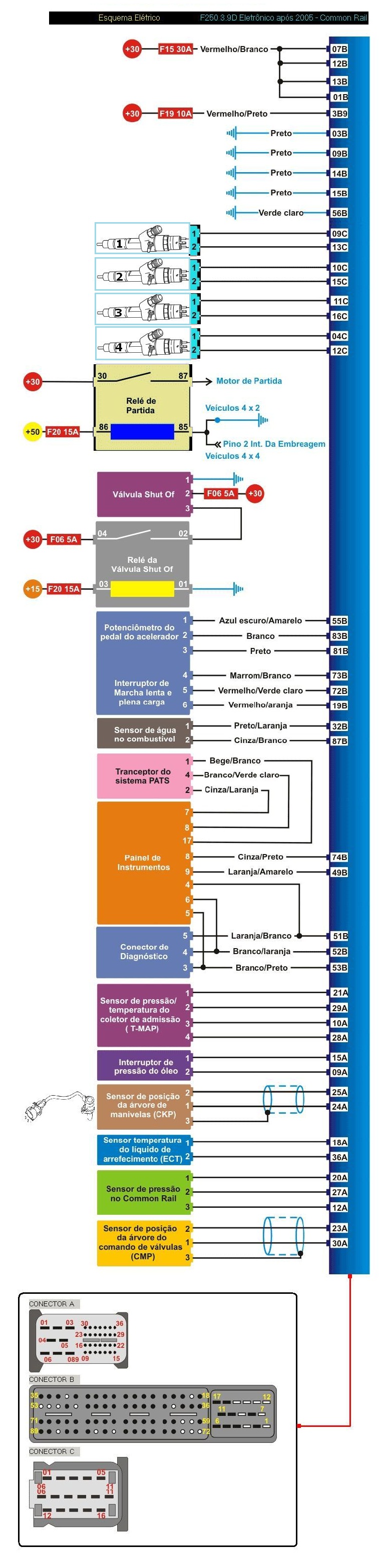

Esquema Principal

Esquema F-250 2005+

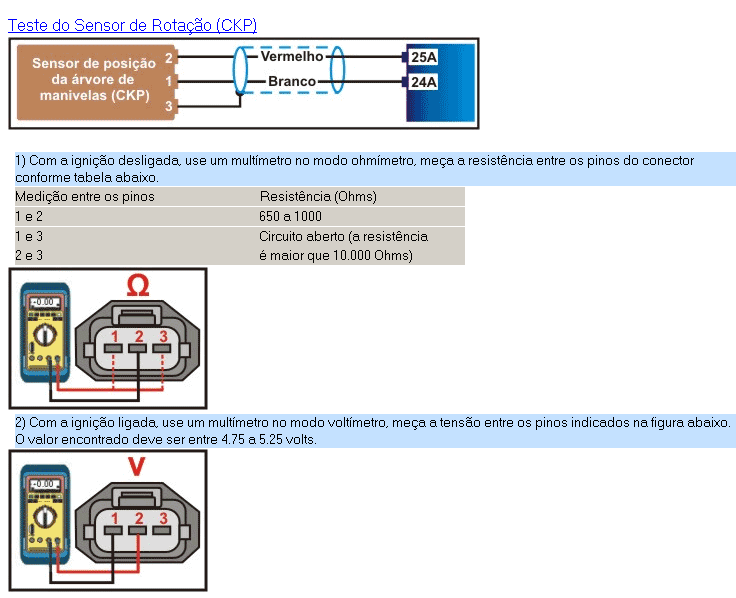

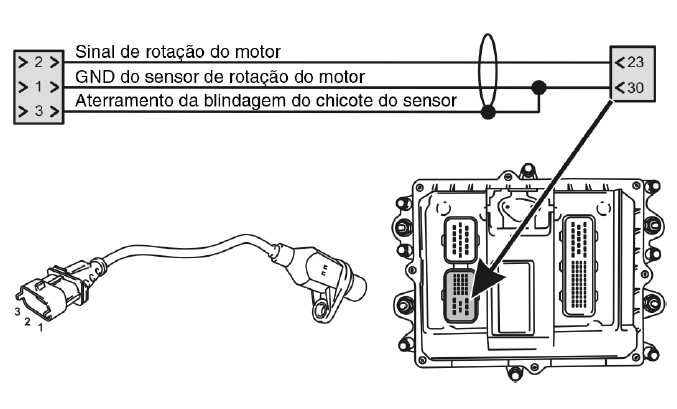

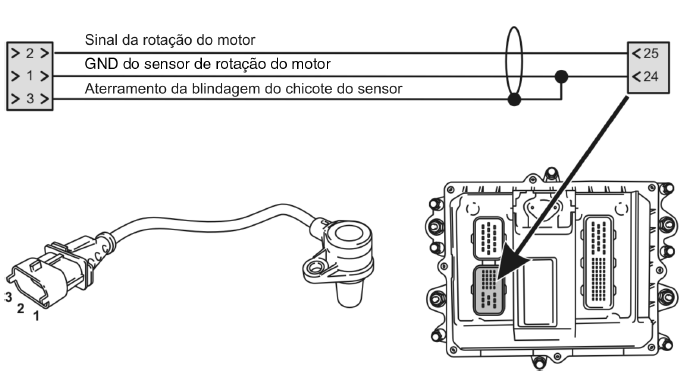

Teste: Sensor de Rotação

Rotação 2005

Rotação

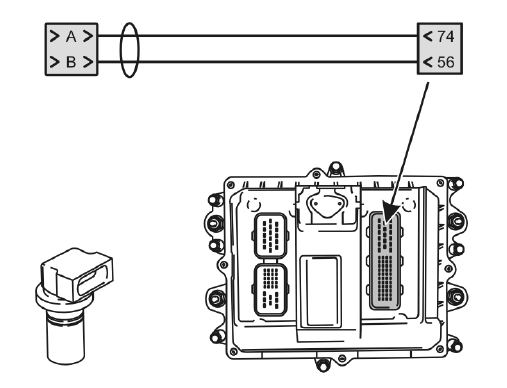

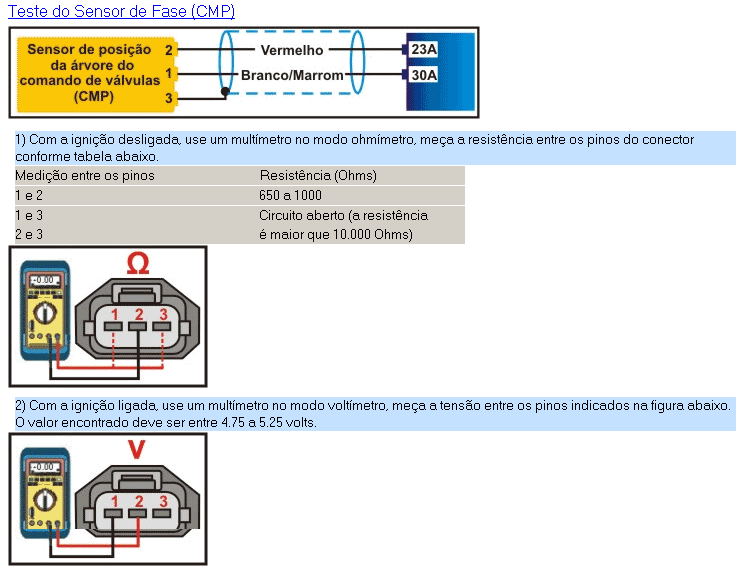

Teste: Sensor de Fase

Fase 2005

Fase

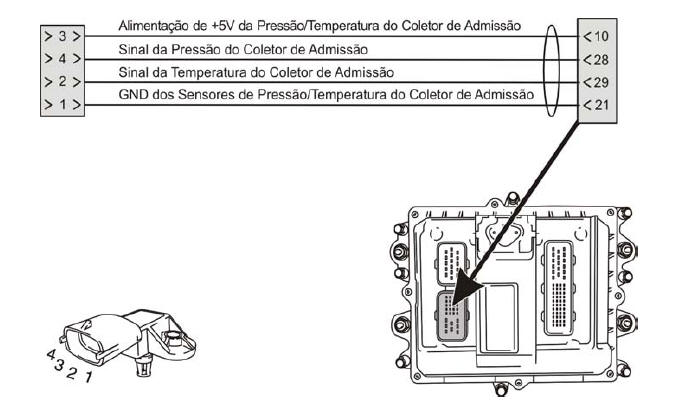

Teste: Sensor MAP e Temp. do Ar

MAP 2005

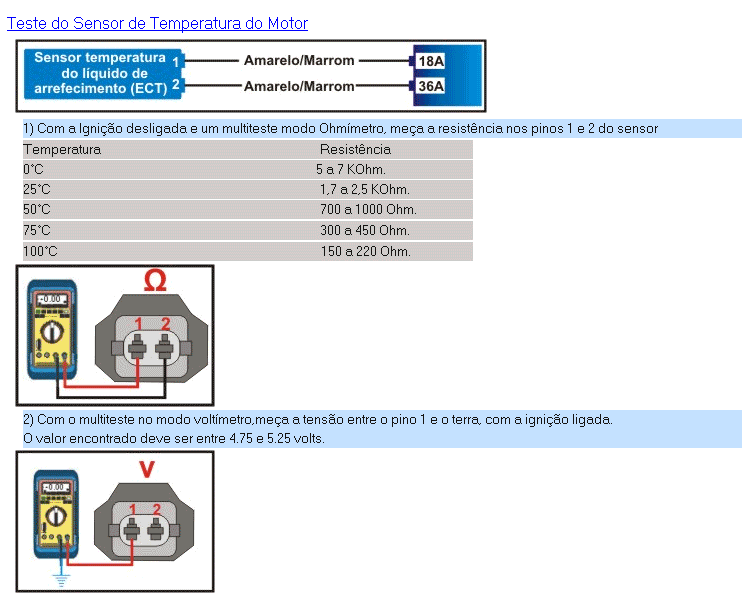

Teste: Sensor de Temp. do Líquido (ECT)

ECT 2005

ECT

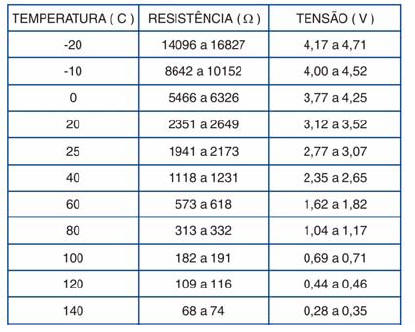

ECT Complemento

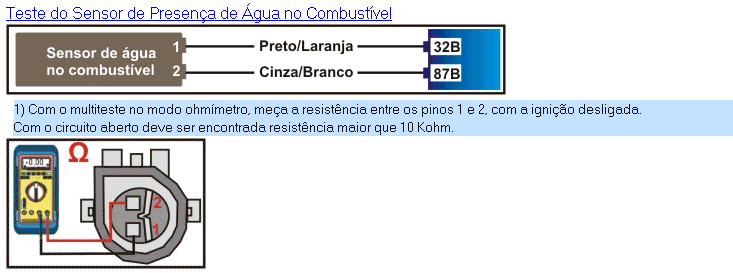

Teste: Água no Combustível

Água 2005

Água Complemento

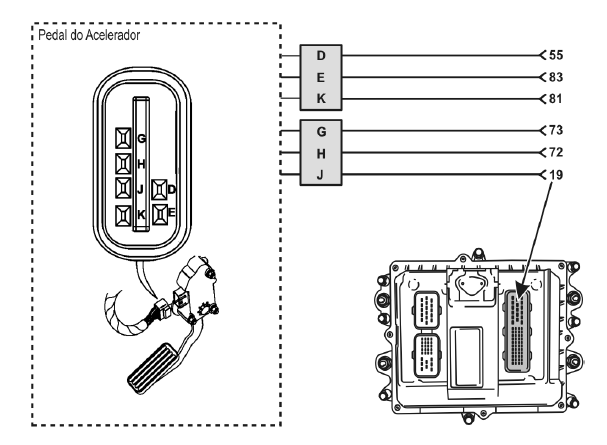

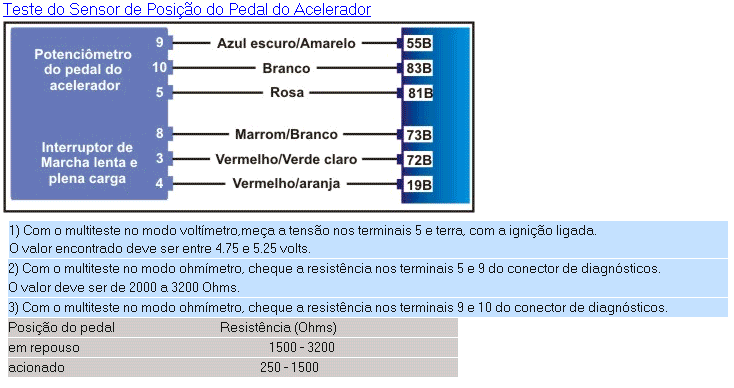

Teste: Pedal do Acelerador

Pedal 2005

Pedal

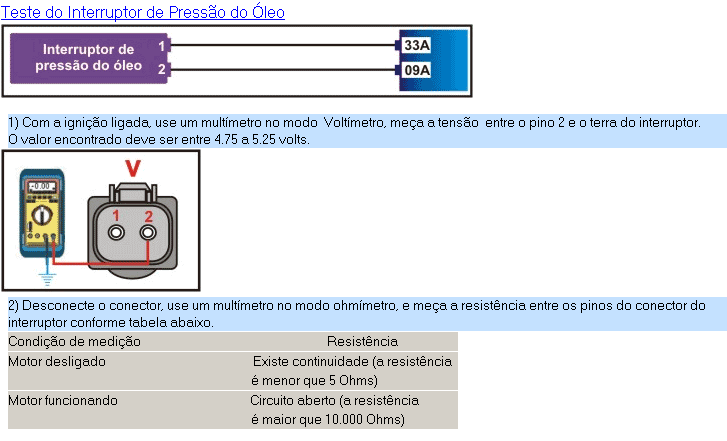

Teste: Interruptor de Pressão de Óleo

Pressão Óleo

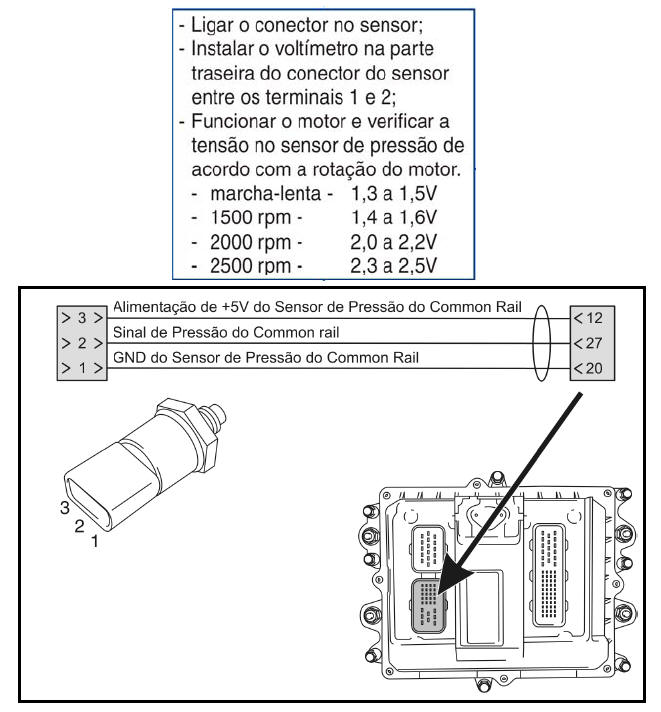

Teste: Sensor de Pressão do Rail

Pressão do Rail

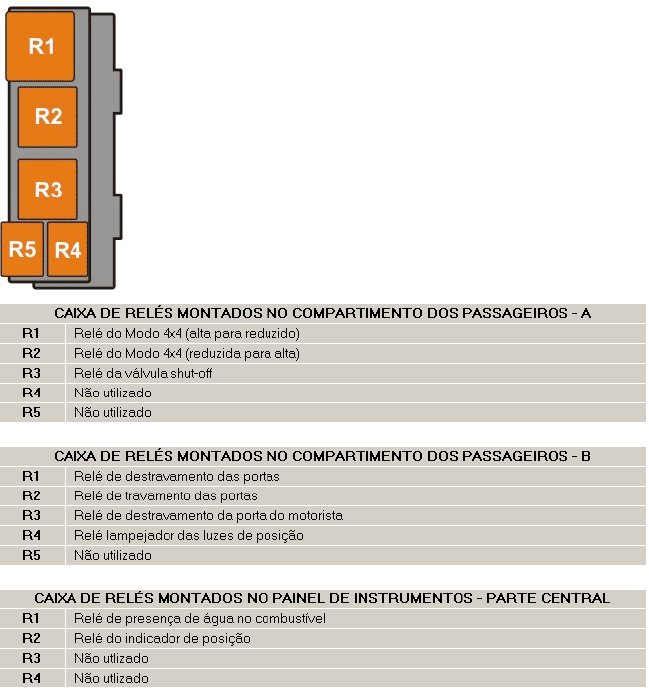

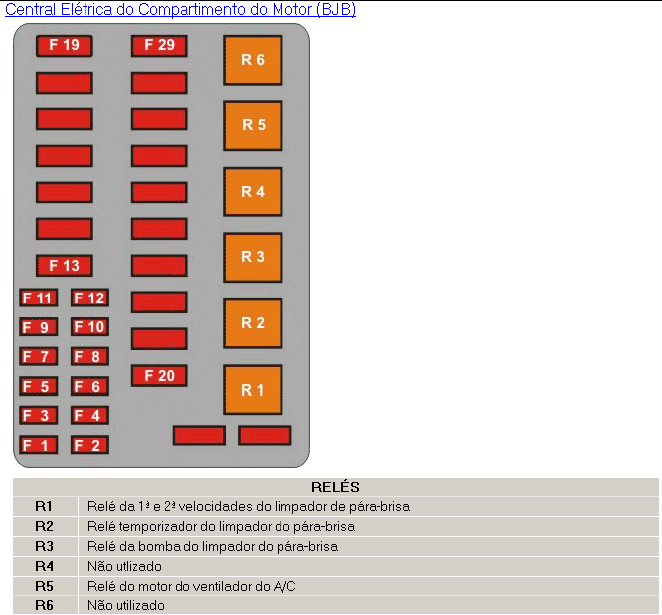

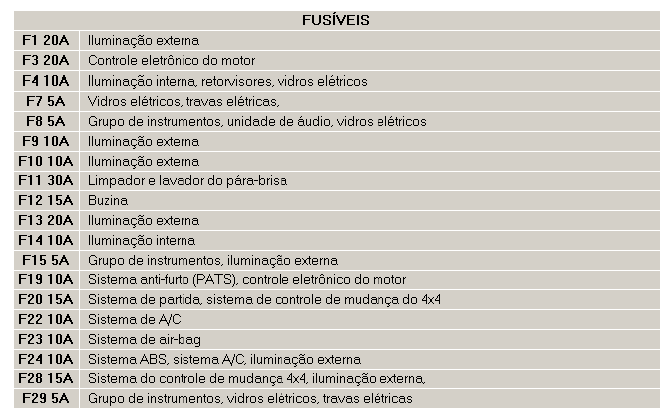

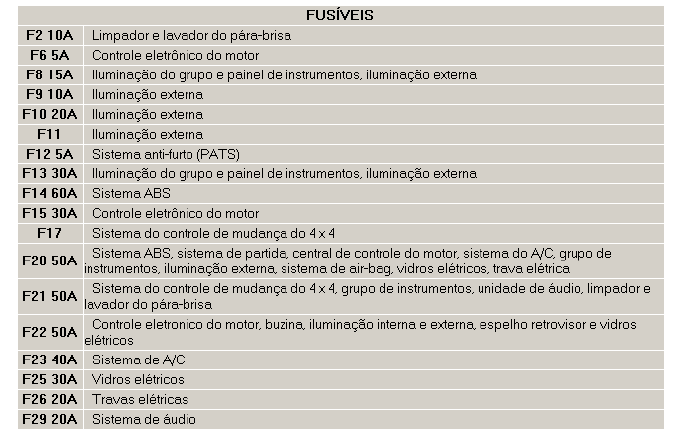

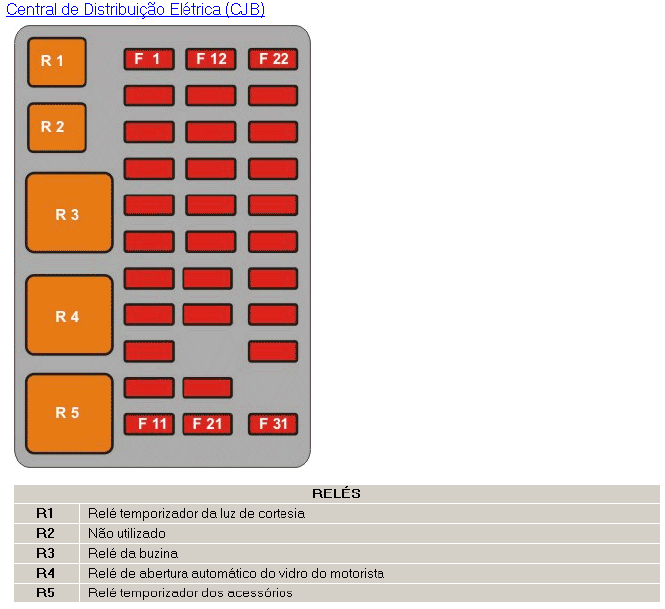

Relés e Fusíveis

Esquema Relés 1

Esquema Relés 2

Esquema Relés 3

Esquema Relés 4

Esquema Relés 5
