Ford Transit 2.4 - Injeção e Manuais - Mecânico Pro

Diagramas Elétricos

Diagrama Elétrico - Injeção Eletrônica Esquema Elétrico - Injeção Eletrônica

Relés e Fusíveis

Caixas de Relés e Fusíveis Completas

Mecânica do Motor

Sincronismo da Corrente de Comando Torques e Apertos (Motor e Cabeçote)

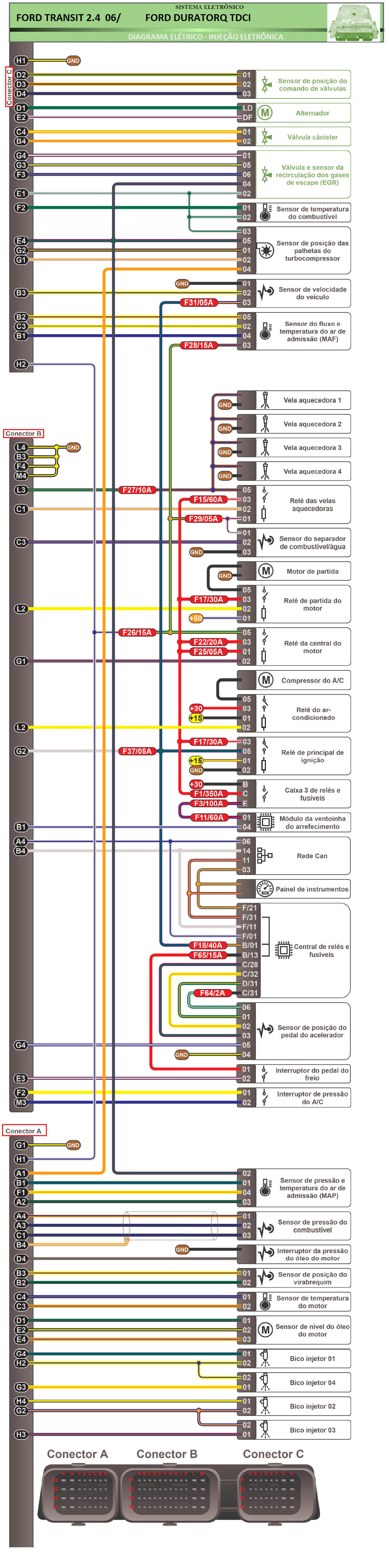

Diagrama Elétrico de Injeção

Diagrama de Injeção

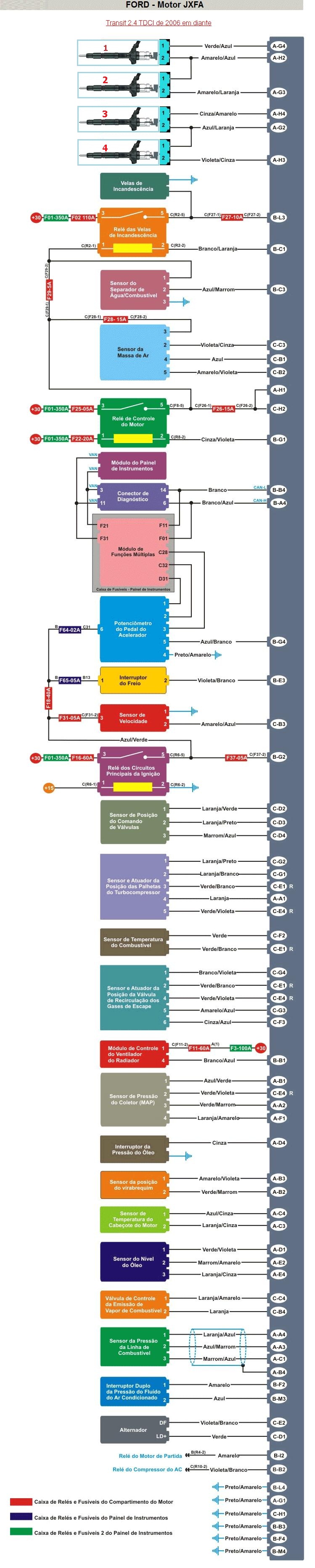

Esquema Elétrico de Injeção (Completo)

Esquema Elétrico Gigante

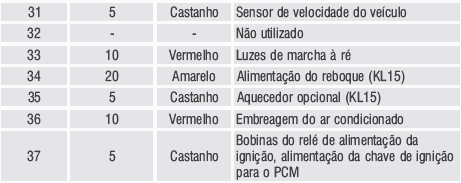

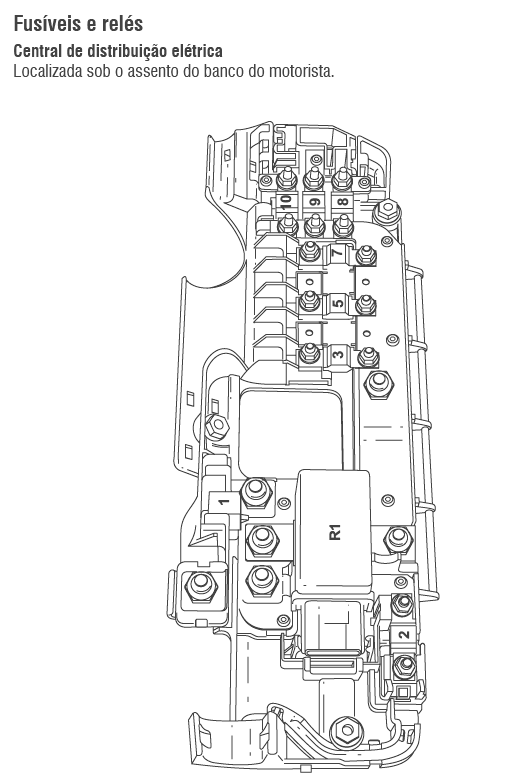

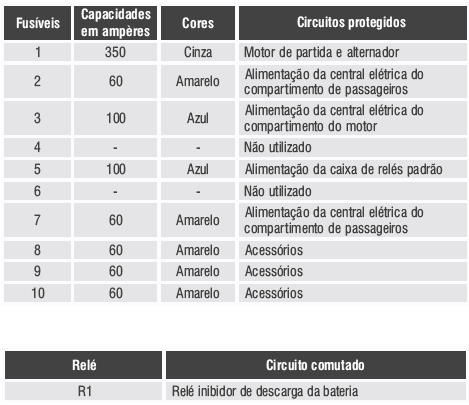

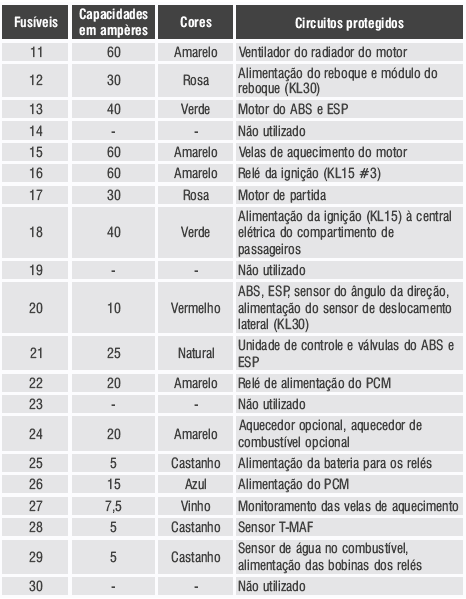

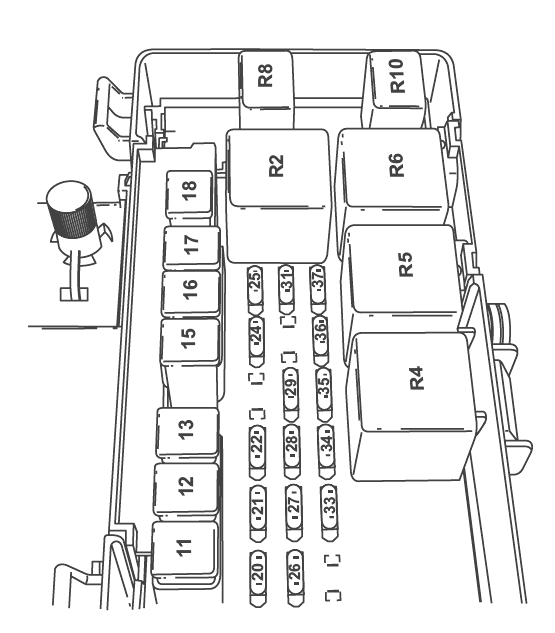

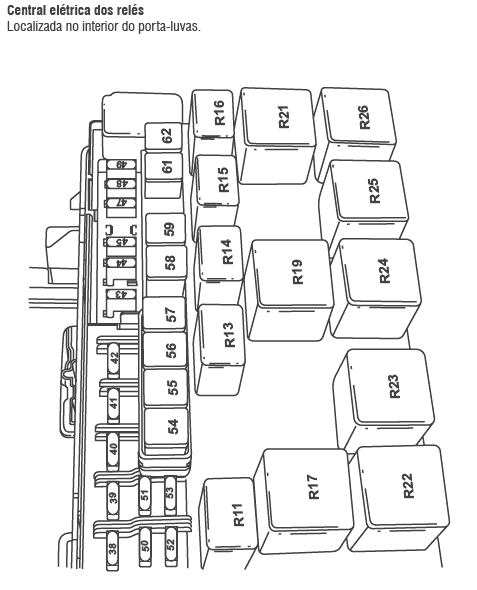

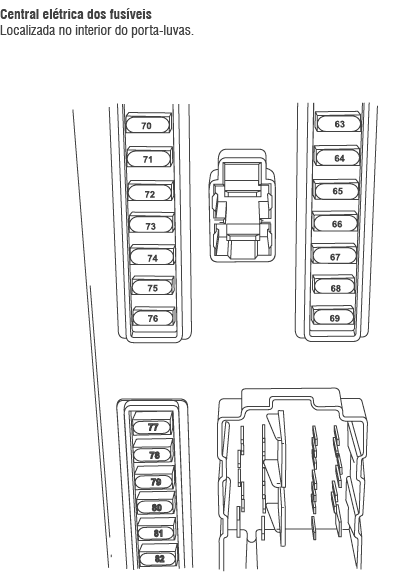

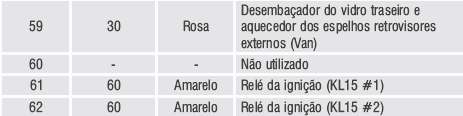

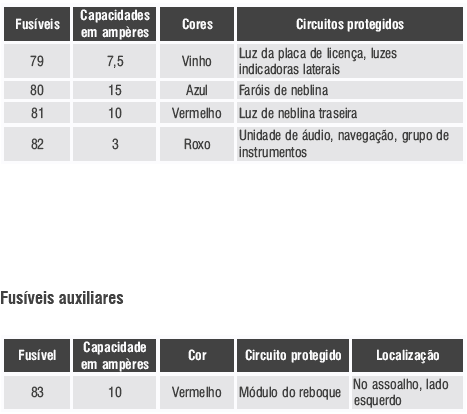

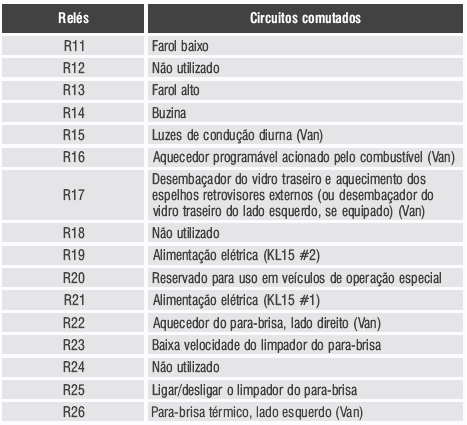

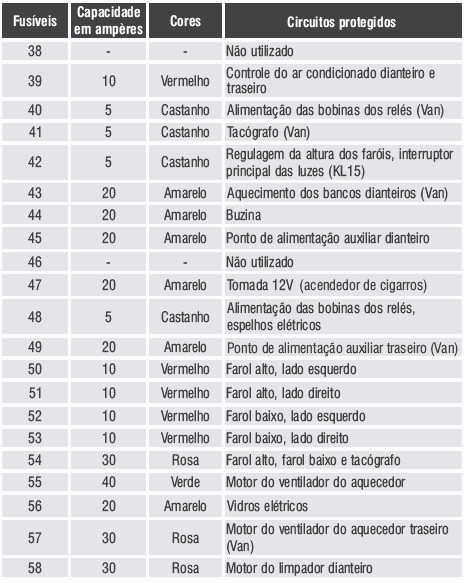

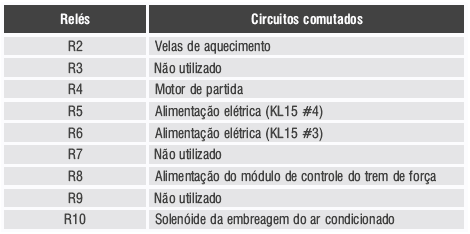

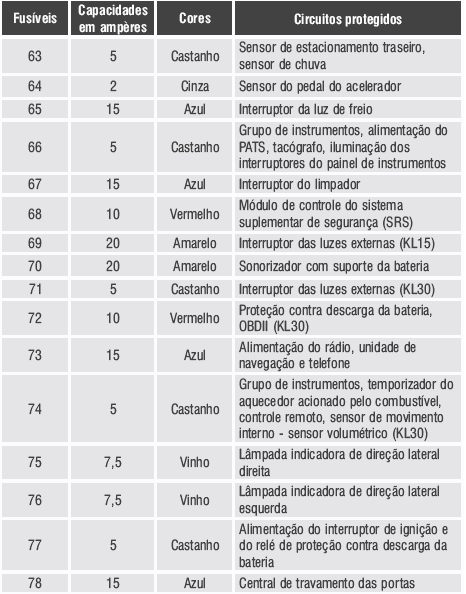

Relés e Fusíveis

Fusíveis 1

Fusíveis 2

Fusíveis 3

Fusíveis 4

Fusíveis 5

Fusíveis 6

Fusíveis 7

Fusíveis 8

Fusíveis 9

Fusíveis 10

Fusíveis 11

Fusíveis 12

Fusíveis 13

Fusíveis 14

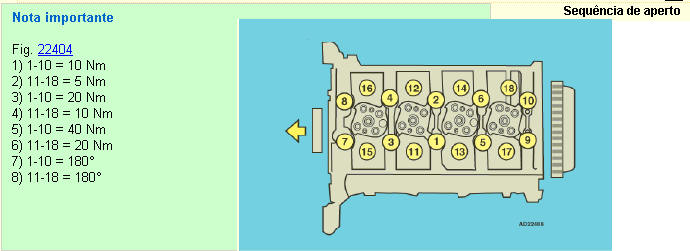

Torques e Apertos (Motor e Cabeçote)

Tabela de Torques do Motor
