Agrale - Diagramas e Sistema SCR (ARLA) - Mecânico Pro

Diagrama Elétrico - Injeção Eletrônica Tabela de Relés e Fusíveis Diagrama Elétrico - Sistema SCR (ARLA 32) Testes de Sinais e Códigos de Falha (ARLA) Mecânica e Motor (PDF)

Injeção Eletrônica

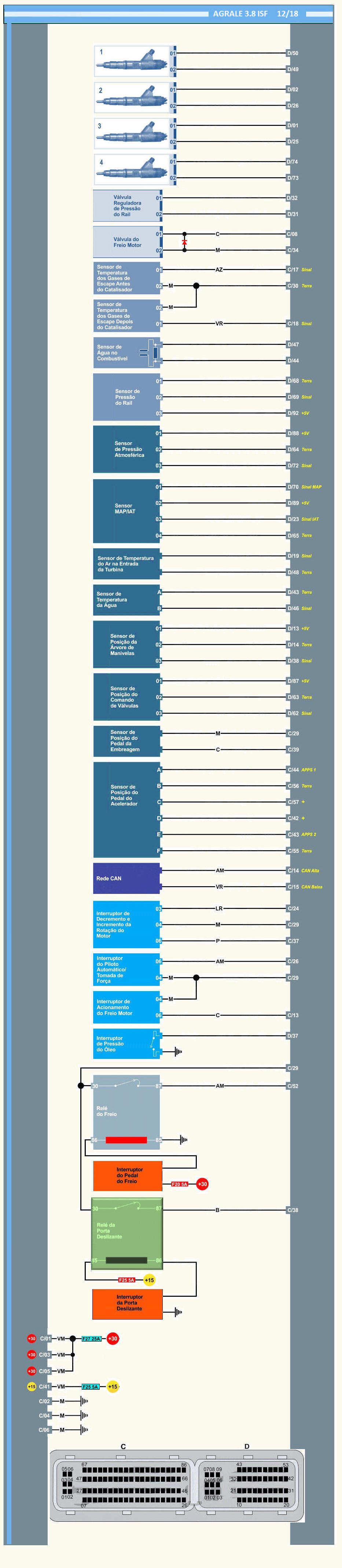

Diagrama de Injeção

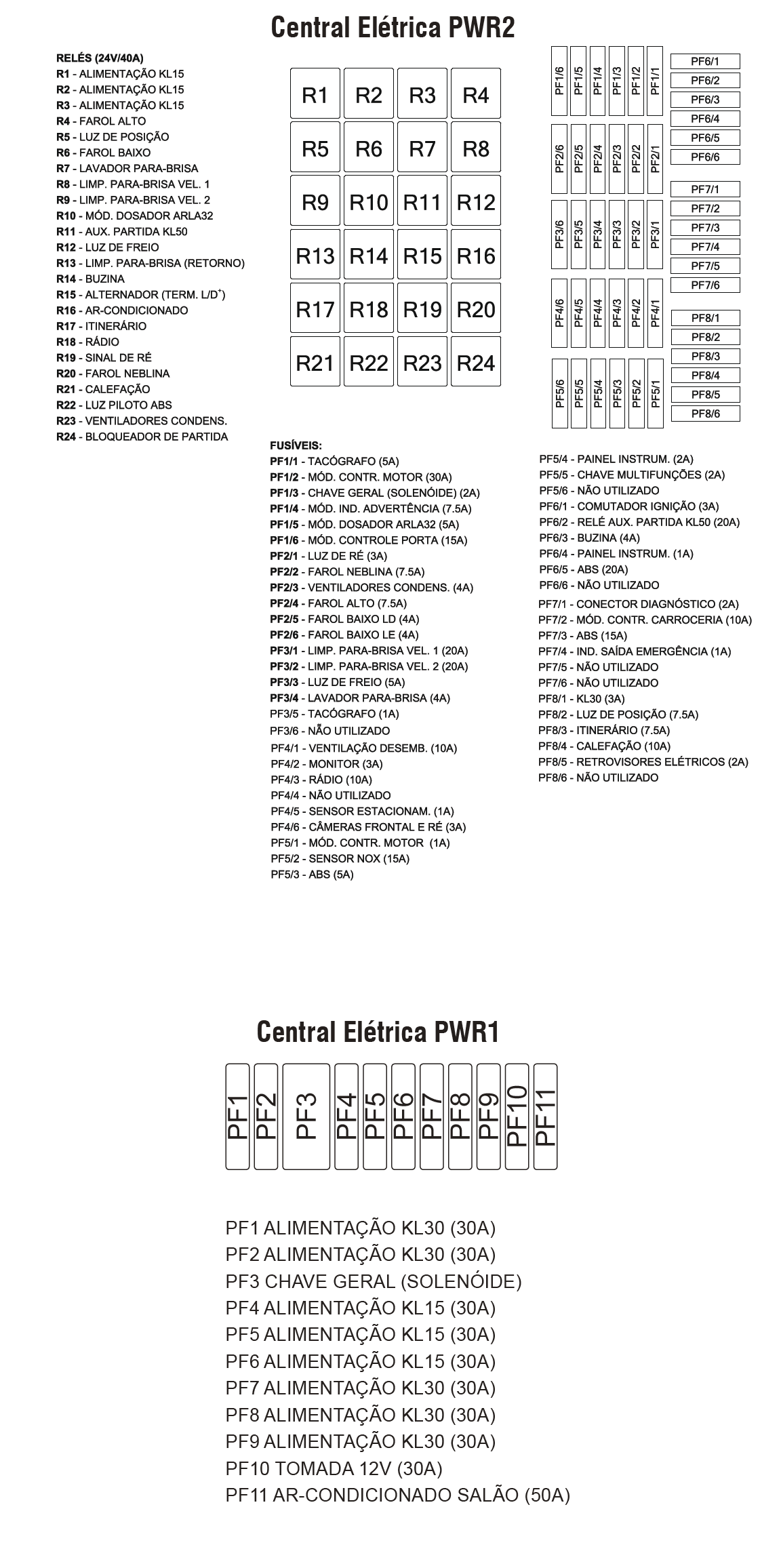

Relés e Fusíveis

Relés e Fusíveis

Sistema SCR (ARLA)

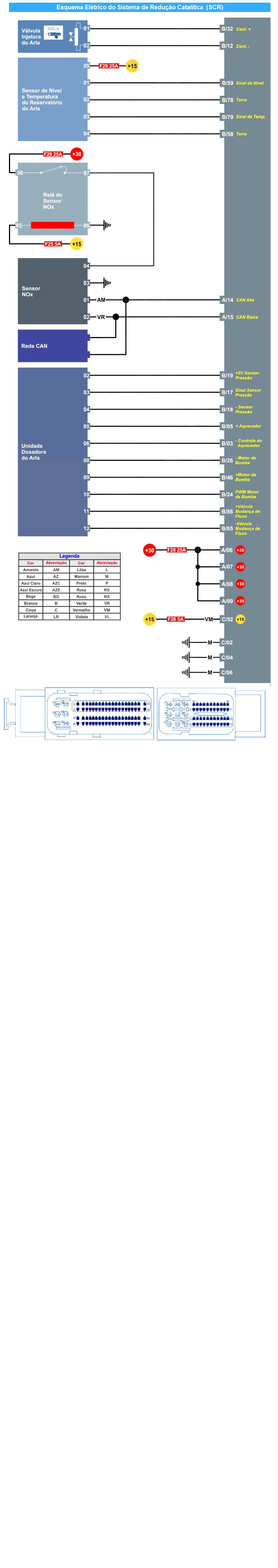

Diagrama SCR Arla

Testes de Sinais e Códigos de Falha

Sinais e Testes 1

Sinais e Testes 2

Sinais e Testes 3

Sinais e Testes 4

Sinais e Testes 5

Sinais e Testes 6

Mecânica do Motor
