CAP�TULO 55







 BOSCH MOTRONIC







APLICATIVOS GM





ASTRA



COMO FUNCIONA O SISTEMA MOTRONIC 1.5.2 ASTRA 2.0

Como funciona inje��o eletr�nica de combust�vel MOTRONIC 1.5 Omega 2.0 e 3.0, Vectra 2.0 � um sistema multiponto digital que conjuga a inje��o de combust�vel e a igni��o. Possui autodiagn�stigo, isto �, reconhece falhas no sistema, memoriza as falhas em forma de c�digos de defeito e emite estes c�digos atrav�s de uma l�mpada indicadora de controle do motor. Assim o mec�nico pode fazer a leitura dos c�digos de defeito atrav�s desta l�mpada ou de um aparelho do tipo SCANNER.

Todo o sistema � controlado p�r uma central eletr�nica que chamamos de centralina. Em seu processador interno est�o armazenados os dados espec�ficos do motor referentes ao volume de inje��o e �ngulo avan�o da igni��o, ou seja o sistema possui inje��o e igni��o mapeada. Os dados do mapeamento foram obtidos em bancadas de teste dinam�metro. Cada tipo de motor possui seu mapeamento pr�prio, que � levantado considerando uma s�rie de fatores como s�rie de fatores como, p�r exemplo, uso de equipamento de condicionamento de ar.

Seu funcionamento b�sico � o mesmo de todos os sistemas de inje��o eletr�nica. Recebe informa��es de diversos sensores instalados no veiculo informa��es sobre quantidade e temperatura do ar na admiss�o, rota��o do motor, posi��o da borboleta de acelera��o, posi��o da �rvore de manivelas. PMS e temperatura do motor. A partir destas informa��es, o processador calcula o ponto de igni��o a quantidade de combustivel a ser injetada. A igni��o e a quantidade de combust�vel s�o ajustadas tamb�m em fun��o das condi��es de funcionamento, tais como marcha-lenta, carga parcial, carga total, funcionamento a frio e a quente. Tudo isto acontece visando conciliar desempenho, baixo consumo de combust�vel e baixos valores de emiss�o de poluentes.

A inje��o de combust�vel � feita atrav�s de v�lvulas injetoras instaladas nos dutos de admiss�o. Estas v�lvulas s�o acionadas atrav�s de pulsos el�tricos anviados pela centralina sempre que os pist�es estiverem pr�ximos do PMS, tanto na admiss�o como no escape. Este tipo de inje��o � chamado de simult�neo todas as v�lvulas injetoras s�o acionadas ao mesmo tempo. O combustivel chega at� as v�lvulas injetoras pressurizado p�r uma Bomba el�trica, que tamb�m � controlada pela centralina. A press�o do combustivel � controlada atrav�s de uma v�lvula reguladora de press�o.

O MOTRONIC utiliza tamb�m um sensor de oxig�nio, conhecido como sonda lambda. Sua fun��o � permitir que a centralina mantenha a mistura de ar com combustivel em propor��es pr�ximas da ideal para uma combust�o completa. Em sistemas com sonda lambda dizemos que seu funcionamento ser d� em circuito fechado. Chama se circuito fechado porque tem um funcionamento c�clico: caso a sonda lambda detecte uma mistura pobre muito ar, a centralina ser� informada e enriquecer� a mistura injeta mais combustivel; Ao enriquecer a mistura, a sonda lambda vai detectar uma mistura rica e vai informar novamente a centralina, que ir� empobrecer a mistura. Novamente a sonda vai detectar mistura pobre e o ciclo vai se repetindo indefinidamente. P�r ficar alternando entre mistura pobre e mistura rica, na media a mistura fica pr�xima da ideal.

O MOTRONIC pode ter ainda um sensor de detona��o, que vai avisar a centralina sempre que ocorrer detona��o no motor batida de pino. Ao ocorrer detona��o, a centralina atrasa automaticamente o ponto de igni��o at� que n�o ocorra mais a detona��o. Ap�s um certo per�odo sem detona��o, a centralina adianta novamente o ponto de igni��o at� o ponto ideal. Isso permite que o motor possa ter uma taxa de compress�o maior, melhoramento a combust�o reduzindo consumo de conbustivel e a emiss�o de poluentes.





COMO CONSEGUIR O C�DIGO DE FALHAS.

Este sistema possui autodiagnose de defeitos, o que reduz o tempo de pesquisa de falhas. A indica��o de falhas do sistema � feito p�r piscadas fornecidas pela l�mpada de advert�ncia no painel de instrumentos.

Pelos dados abaixo verificamos se existe problemas ou n�o.

Chave somente ligada. L�mpada acesa. Sem problemas.
Motor funcionando. L�mpada apagada. Sem problemas.
Motor funcionando. L�mpada acesa. Com falhas.

     IGNI��O                                  L�MPADA DE ADVERT�NCIA           DIAGNOSE

A l�mpada de advert�ncia n�o � indicativa de todos os defeitos, algumas partes como sistema de igni��o como cabos de velas e tamb�m bomba, filtro, regulador de press�o do sistema de combustivel n�o s�o detectados.

1 - A l�mpada de advert�ncia funciona como luzes de advert�ncia da press�o do �leo ou da bateria como p�r exemplo.

2 - Deve acender ao ligar a chave e deve apagar quando motor entrar em funcionamento.

3 - Se l�mpada permanecer acesa com o motor funcionando, existe falhas.

OS QUATRO PASSOS PARA CONSEGUIR O C�DIGOS DE FALHAS.

1 - Localiza��o do conector de diagnostico ALDL.

 CONECTOR ALDL DO ASTRA

2 - Interligue com um fio ou chave os conectores conforme gravura veja a localiza��o do Conector de diagn�sticos ou ALDL conforme figura acima fica no lado esquerdo do condutor .

3 - Ligue a chave de contato sem dar partida. Agora o sistema est� pronto para apresentar os diagn�sticos.

Ir� apresentar os defeitos se existirem.

Ao energizar todos os componentes controlados pela Centralina, menos o rel� da bomba de combustivel.

Isto ocorrendo permite os circuitos dif�ceis de serem energizados sem o veiculo funcionar.

Os componentes permanecer�o energizados enquanto a centralina estiver no modo apresenta��o de diagn�sticos.

Fechar a v�lvula de controle de marcha lenta.

4 - Conte o numero de piscadas para identificar o c�digo.

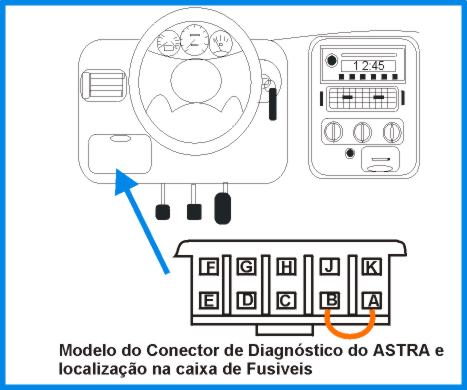

Localiza��o e modelo do Conector ALDL.




IDENTIFICA��O DO C�DIGO.

Como exemplo vamos citar o c�digo 13.

L�mpada Piscada Pausa Piscada Piscada Pausa maior
N�meros -------1-------   ----------------- --------2--------



Primeiro n�mero. Segundo n�mero.

Os n�meros sempre s�o compostos de dois d�gitos como o 13 primeiro uma piscada depois pausa curta e depois tr�s piscadas e pausa maior os c�digos ser�o mostrados sempre tr�s vezes, mostrando sempre o c�digo menor, no final come�a tudo novamente.

NO M�TODO SIMPLO DEVE SE UTILIZAR EQUIPAMENTOS FUNDAMENTAIS PARA TESTES DOS COMPONENTES N�S TRABALHAMOS BASICAMENTE COM TR�S FERRAMENTAS B�SICAS, UM MULTITESTE AUTOMOTIVO DIGITAL, CANETA PONTA DE PROVA E MAN�METRO DE PRESS�O JUNTAMENTE COM MEDIDAS DE VAZ�O



LISTA DO C�DIGO DE FALHAS.

FALHA COD
Circuito aberto da sonda lambda. 13
Circuito do sensor de temperatura da �gua 14 ou 15
Circuito do sensor de detona��o 16 ou 18
Sinal incorreto de RPM. 19
Circuito do sensor de posi��o da borboleta 21 ou 22
Circuito da v�lvula injetora 1 25 ou 81
Circuito da v�lvula injetora 2 26 ou 82
Circuito da v�lvula injetora 3 27 ou 83
Circuito da v�lvula injetora 4 28 ou 84
Nenhum sinal de RPM do motor. 31
Circuito da sonda lambda. 38 ou 39
Tens�o baixa da bateria. 48
Tens�o alta da bateria. 49
Tens�o alta na l�mpada de advert�ncia 52
Circuito do rel� da bomba de combustivel 53 ou 54
Defeito na Centralina. Trocar comando central. 55
Circuito da v�lvula de controle de marcha-lenta 56 ou 57
Circuito da v�lvula do canister. 61 ou 62
Circuito do sensor de temperatura do ar 69 ou 71
Circuito do medidor do fluxo do ar. 73 ou 74
Circuito do sensor de controle de torque. 75
Circuito do sensor de controle de torque 88
Circuito do sensor Hall 93 ou 94
Circuito do controle de tra��o carros com cambio autom�tico 97

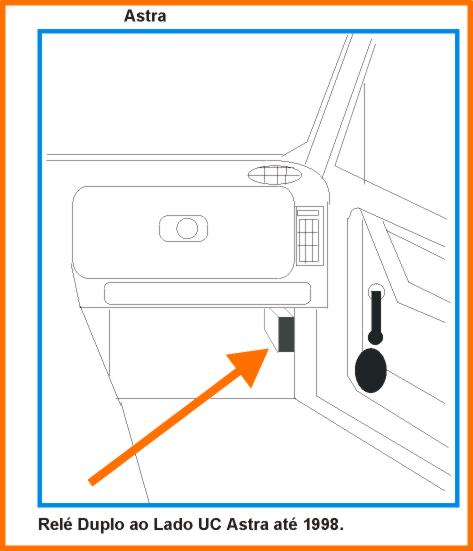

Localiza��o dos Rel�s


MEDIDAS DO SISTEMA.

Valvula injetora.

Resist�ncia do enrolamento motores a gasolina. 15W +ou - 10%
Tempo de Inje��o 2.0 a 2.8 ms

Sensor de rota��o (indutivo)

Resist�ncia de enrolamento 540 W + ou - 20%

Sonda lambda.

Resist�ncia de aquecimento 3,5 W + ou - 20%

Sensor da temperatura da �gua.

Resist�ncia a temperatura ambiente 2200 W+ ou - 20%

Eletrov�lvula do canister.

Resist�ncia do enrolamento 32 W + ou - 25%

Potenciometro da borboleta.

Resist�ncia entre pinos 1 e 3 com a borboleta fechada.

Resist�ncia entre pinos 1 e 3 com a borboleta aberta.

Resist�ncia entre pinos 1 e 2

900 W + ou - 20%

2500 W + ou - 20%

1900 W + ou - 20%

V�lvula de controle de marcha lenta.

Resist�ncia 11,0 W + ou - 40%

Bobina de Igni��o.

Resist�ncia primaria entre os pinos 1 e 15 motores a gasolina

Resistencia prim�ria entre os pinos 1 e 15 motores a �lcool

0,6 a 0,8W

0.5 a 0.7 W

Bomba de combustivel.

Motores 2.0 a gasolina. 120 litros/hora



PLANO DE BUSCA DE FALHA PELO SINTOMA

Motor com dificuldade  para pegar

1- Filtro de ar e sua tubula��o entupida

2- Ver bateria

3- Rel� e fus�veis

4- Alimenta��o da centralina

5- Ver igni��o

6- Escapamento entupido

7 Verificar bomba de combust�vel, mangueira, filtro etc.

Ver roteiro de como testar neste mesmo capitulo

Motor falha na acelera��o

1- Medidor de massa de ar

2- Verificar bomba de combust�vel, mangueira, filtro, etc.

3- Ver bateria

4- Ver igni��o

5- V�lvula injetora

Ver roteiro de como testar neste mesmo capitulo

Consumo elevado de combustivel

1- Ver bateria

2- Alimenta��o da centralina

3-Sistema de temperatura de ar

4- Escapamento entupido

5- Medidor de massa de ar

6- Filtro de ar e sua tubula��o entupida

7- Verificar bomba de combust�vel, mangueira, filtro

8- Sonda lambda

Ver roteiro de como testar neste mesmo capitulo

Marcha lenta irregular

1- Medidor de fluxo de ar

2- Sonda lambda

3- Verificar bomba de combust�vel, mangueira, filtro.

4- V�lvula de marcha lenta

5- Entrada falsa de ar no coletor de admiss�o

6- Sensor de temperatura de �gua

Ver roteiro de como testar neste mesmo capitulo

Motor de partida vira mas n�o pega

1- Ver bateria

2- Alimenta��o da centralina

3- Escapamento entupido

4- Filtro de ar e sua tubula��o entupida

5- Ver igni��o

6- Rel�s e fus�veis

7- Verificar bomba de combust�vel,mangueira,filtro etc.

Ver roteiro de como testar neste mesmo capitulo

Marcha lenta elevada

1- Potenci�metro da borboleta

2- Sensor de temperatura de �gua

3- V�lvula de controle de marcha lenta

4- Ver bateria

5- Medidor de massa de ar

Ver roteiro de como testar neste mesmo capitulo

Baixa pot�ncia no motor

1- Ver bateria

2- Alimenta��o da centralina

3- Escapamento entupida

4- Ver igni��o

5- Medidor de massa de ar

6- Verificar bomba de combust�vel , mangueira, filtro etc.

7- Filtro de ar e tubula��o entupida

Ver roteiro de como testar neste mesmo capitulo

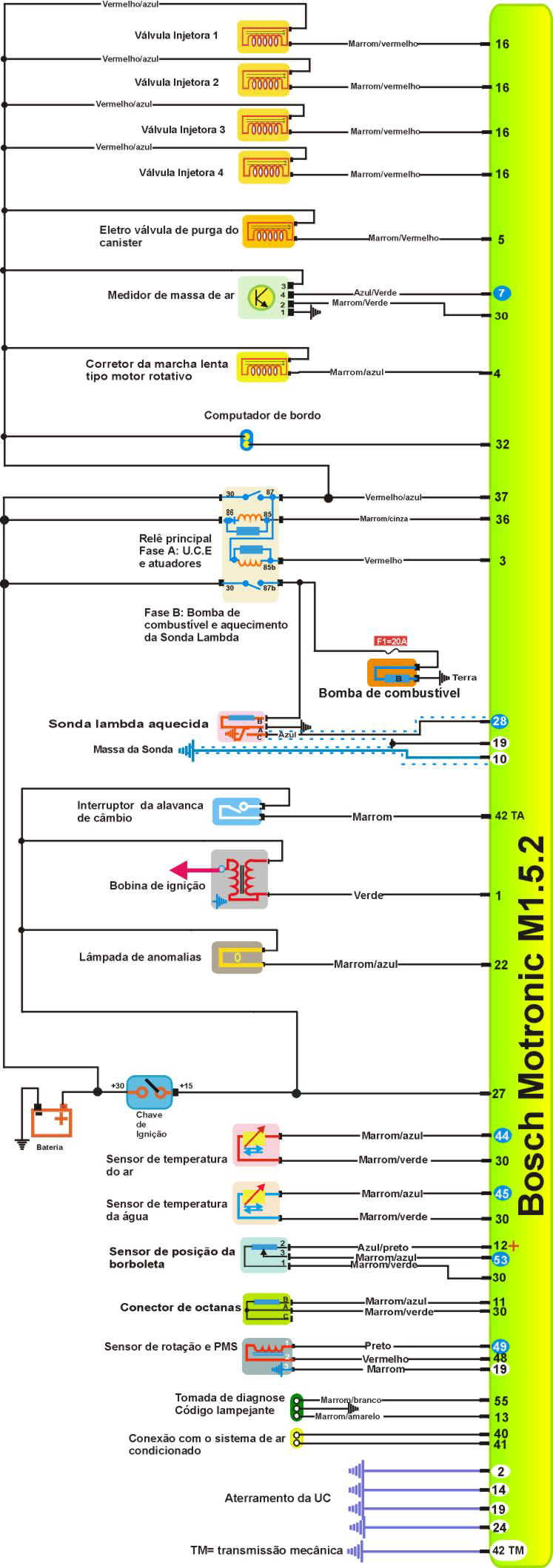

ESQUEMA EL�TRICO DO ASTRA.






A - COMO TESTAR SENSORES

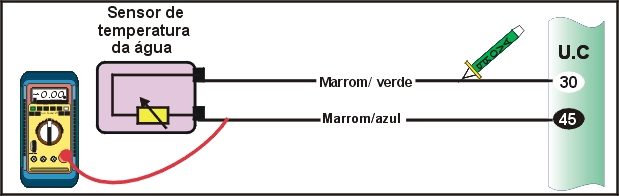

1-Como testar sensor de temperatura da �gua .


TESTANDO

1- Igni��o ligada, motor parado, PONTA DE PROVA no fio (marrom verde) ligado ao pino 30 da centralina. > Negativo (-).

2- Igni��o ligada, motor parado, MULTITESTE DIGITAL no modo volt�metro no fio (marrom azul) ligado ao pino 45 da centralina > Dados abaixo (motor quente: entre 80C a 90C).



DADOS: VALORES APROXIMADOS

Temperatura ( C )

110

100

90

80

70

60

50

40

30

20

Tens�o (V)

0,5

0,7

0,8

1,1

1,4

1,7

2,1

2,6

3,0

3,4

Resist�ncia (ohms)

150

200

255

330

440

600

840

1200

1700

2400

2-Como testar sonda lambda .




TESTANDO

1- Motor funcionando, PONTA DE PROVA no fio vermelho azul da sonda > Positivo (+) (12V).
2- PONTA DE PROVA no fio marrom da sonda > Negativo (-).

3- Motor funcionando e aquecido, MULTITESTE DIGITAL no modo volt�metro no fio (marrom azul) ligado ao pino 28 da centralina: acelere o motor v�rias vezes > Tens�o oscila de 0,1V a 0,9V.

4- Medir resist�ncia de aquecimento da sonda (medir atrav�s dos fios branco do conector) > Resist�ncia de 3,4 W+ ou - 10%.

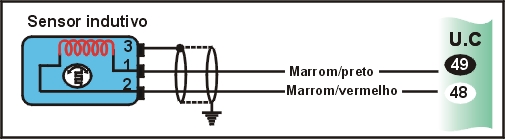

3- Como testar sensor indutivo de rota��o .


TESTANDO

1- MULTITESTE DIGITAL no modo ohm�metro: medir resist�ncia do sensor > 540 W + ou - 10%.

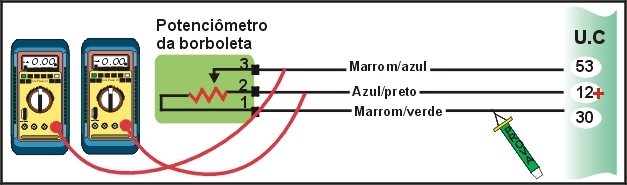

4-Como testar potenci�metro da borboleta


TESTANDO

1- Igni��o ligada, motor parado, PONTA DE PROVA no fio (azul verde) ligado ao pino 30 da centralina > Negativo (-).
2- Igni��o ligada, motor parado, MULTITESTE DIGITAL no modo volt�metro no fio (azul preto) ligado ao pino 12 da centralina > 5,0V + ou - 5%
3- Igni��o ligada, motor parado, MULTITESTE DIGITAL no modo volt�metro no fio(marrom azul) ligado ao pino 53 da centralina: gire o eixo da borboleta at� o final > As leituras devem estar de acordo com os dados abaixo.



TABELA

Posi��o da borboleta Tens�o ( V ) Resist�ncia
Borboleta fechada 0,12 a 1,22
Borboleta fechada 3,90 a 4,95
Pinos 1 e 3 Fechada   720 a 1080  W
Pinos 1 e 3 Aberta   2000 a 3000 W
Pinos 1 e 2   1520 a 2280 W

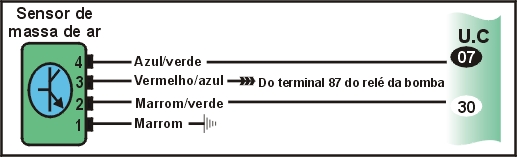

5-Como testar medidor de massa de ar.




TESTANDO

1- Igni��o ligada, motor parado, PONTA DE PROVA nos fios marrom e marrom verde (ligado ao pino 30 da centralina) > Negativo (-).
2- Igni��o ligada, motor parado, PONTA DE PROVA no fio (vermelho azul) ligado ao pino 37 da centralina. Positivo (+) (12V).
3- Motor funcionando, MULTITESTE DIGITAL no modo volt�metro no fio azul verde ligado ao pino 7 da centralina. Em marcha-lenta > Tens�o de 0,8V + ou - 10%. Acelerando o motor a tens�o deve aumentar (a plena carga, 5,0V + ou - 10%).

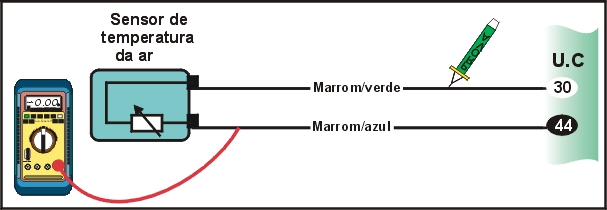

 6-Como testar sensor de temperatura do ar.


TESTANDO

1- Igni��o ligada, motor parado, PONTA DE PROVA no fio ( marrom verde) ligado ao pino 30 da centralina > Negativo (-).

2- Igni��o ligada, motor parado, MULTITESTE DIGITAL no modo volt�metro no fio marrom azul ligado ao pino 44 da centralina. > Dados abaixos.

DADOS

Temperatura ( C)

50

30

10

Tens�o ( V)

2,3

3,0

3,9

B - Como testar atuadores.

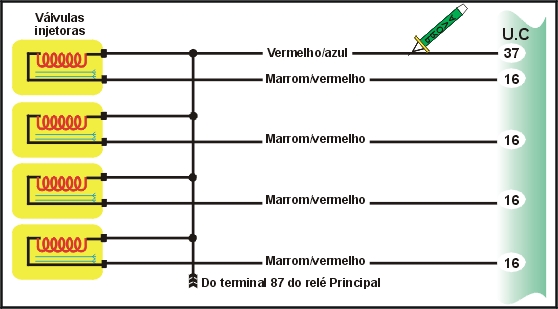

7-Como testar v�lvulas injetoras.


TESTANDO

1-Igni��o ligada, motor parado, PONTA DE PROVA no fio (marrom vermelho) ligado ao pino 37 da centralina > Positivo (+) (12V).
2- Igni��o ligada, motor parado, PONTA DE PROVA no fio (marrom vermelho) ligado ao pino 16 da centralina. > Positivo (+) (12V).
3- PONTA DE PROVA no fio ligado ao pino 16 da centralina. D� partida no motor > Led verde pisca durante partida ou com motor funcionando.
4- MULTITESTE DIGITAL no modo ohm�metro, medir resist�ncia das v�lvulas injetoras > Resist�ncia de 15 W + ou - 10%.



Como testar o tempo de Inje��o

TESTANDO

5- MULTITESTE DIGITAL no Modo milesegundos checar o tempo de Inje��o que devera ser de 2,0 a 2.8 ms em marcha lenta

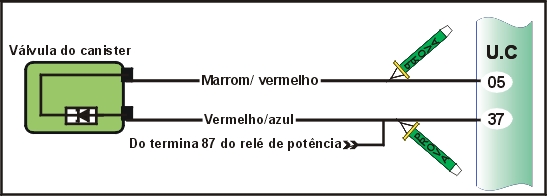

8- Como testar v�lvula de canister.


TESTANDO

1- Igni��o ligada, motor parado, PONTA DE PROVA no fio (vermelho azul) ligado ao pino 37 da centralina > Positivo (+) (12V).
2- MULTITESTE DIGITAL no modo ohm�metro, medir a resist�ncia da v�lvula de ventila��o > Resist�ncia de 25W a 40 W
3- Motor funcionando, PONTA DE PROVA no fio (marrom vermelho) ligado ao pino 5 da centralina. Acelerar o motor > Negativo (-) por um instante.

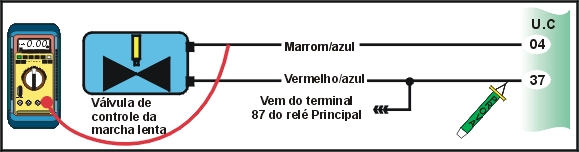

9- Como testar v�lvula de controle de marcha-lenta.


TESTANDO

1- Igni��o ligada, motor parado, PONTA DE PROVA no fio vermelho azul ligado ao pino 37 da centralina > Positivo (+) (12V).
2- MULTITESTE DIGITAL no modo ohm�metro: medir resist�ncia da v�lvula de controle > Resist�ncia de 7,0 W a 15 W.
3- Igni��o ligada, motor parado, MULTITESTE DIGITAL no modo volt�metro no fio marrom azul ligado ao pino 4 da centralina > Tens�o de 8,0V a 10,00 V.
4- Mesma condi��o anterior, com motor funcionando em marcha-lenta > Tens�o de 4,0V a 8,0V. Ao impor uma carga ao motor (por exemplo, ligar o ar-condicionado), a tens�o de cair.

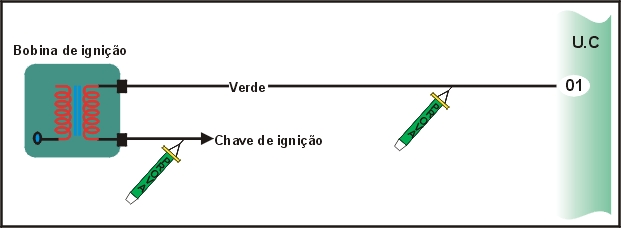

10-COMO TESTAR A BOBINA DE IGNI��O.


TESTANDO

1-Centelhador colocado na bobina. Dar a partida no motor > Centelha forte ( mim. 2cm) durante a partida.
2- Igni��o ligada, motor parado, PONTA DE PROVA no fio preto ligado � chave de igni��o > Positivo (+) (12V).
3- PONTA DE PROVA no fio verde ligado ao pino 1 da centralina. Dar a parida no motor > Led verde deve piscar durante a partida.
4- MULTITESTE DIGITAL no modo ohm�metro: medir resist�ncia do prim�rio e do secund�rio da bobina > Prim�rio: 0,6 ohms a 0,8 W; Secund�rio: 5,2 W a 6,2 W.

11-Como testar bomba de combust�vel




Bomba n�o funciona: fazer testes abaixo. Se confirmar os testes, bomba defeituosa

(queimada).

TESTANDO

1- PONTA DE PROVA no fio vermelho azul da bomba. Dar a partida no motor > Positivo (+) (12V) durante a partida.
2- Igni��o ligada, motor parado, PONTA DE PROVA no fio marrom da bomba > Negativo (-).

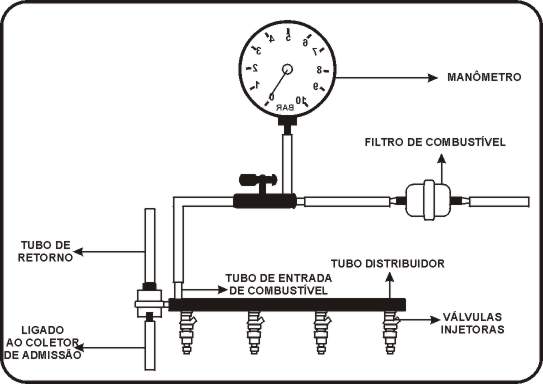

Bomba funcionando: testar a press�o do sistema.

TESTANDO

1- Despressurizar o sistema: retire fus�vel de bomba e d� partida no motor. Ap�s despressurizar, reinstale o fus�vel. Instalar man�metro na linha de entrada de combust�vel. Dar a partida no motor > Press�o de 2,3 a 2,7 bar durante partida ou marcha-lenta.
2- Na mesma condi��o anterior, remover mangueira do v�cuo do regulador de press�o e tampar a mangueira > Press�o de 3,1 a 3,3 bar.
3- Despressurizar o sistema, instalar man�metro na linha de retorno. Dar a partida no motor > Press�o de 0,3 a 1,5 bar durante a partida ou marcha-lenta.

Auxiliares

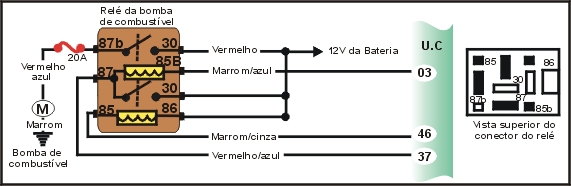

12-Como testar rel� da bomba de combust�vel.


TESTANDO

1-Igni��o desligada, PONTA DE PROVA no fio ligado ao terminal 30 (vermelho), 85 (marrom vermelho) e 86 (vermelho) do rel� > Positivo (+) (12V).
2- Igni��o ligada, motor parado, PONTA DE PROVA nos fios ligados ao terminal 85B (marrom azul) e 87 (vermelho azul) do rel� > Positivo (+) (12V).
3- PONTA DE PROVA no fio vermelho azul ligado ao terminal 87B do rel�. Dar a partida no motor > Positivo (+) (12V) durante a partida ou com o motor funcionando.

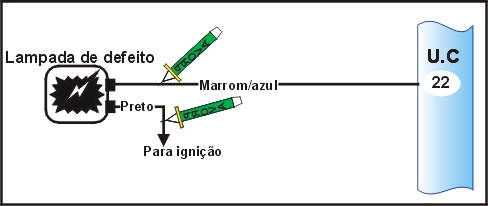

13-Como testar l�mpada de advert�ncia.




TESTANDO

1- Igni��o ligada, motor parado, PONTA DE PROVA no fio preto da l�mpada > Positivo (+) (12V).

2- Igni��o ligada, motor parado, PONTA DE PROVA no fio ligado ao terminal 22 da centralina (marrom azul) > Negativo (-).

3- no fio ligado ao terminal 22 da centralina (marrom azul). Dar a partida no motor > Positivo (+) (12V) durante a partida e com o motor funcionando.

Se todos os testes forem satisfeitos, o defeito provavelmente � a l�mpada.

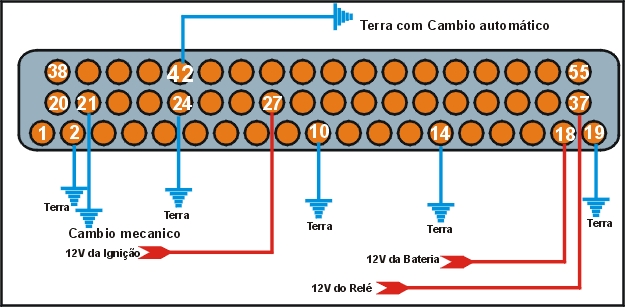

D -COMO TESTAR A UNIDADE CENTRAL.

14- COMO TESTAR A CENTRALINA.


TESTANDO

1- Igni��o desligada, PONTA DE PROVA no fio ligado ao terminal 18 da centralina > positivo (+) (12V).
2- Igni��o ligada, motor parado, PONTA DE PROVA no fios ligados aos terminais 2,14,19 e 24 da centralina> negativo (-).
3 - Igni��o ligada, motor parado, PONTA DE PROVA nos fios ligados aos terminais 27 e 37 da centralina> positivo (+) (12V).
