Linha Comercial Diesel
Hyundai HR 100 REV: 211224
Esquemas de Injeção, Fusíveis e Mecânica
Elétrica e Injeção
Mecânica e Motor

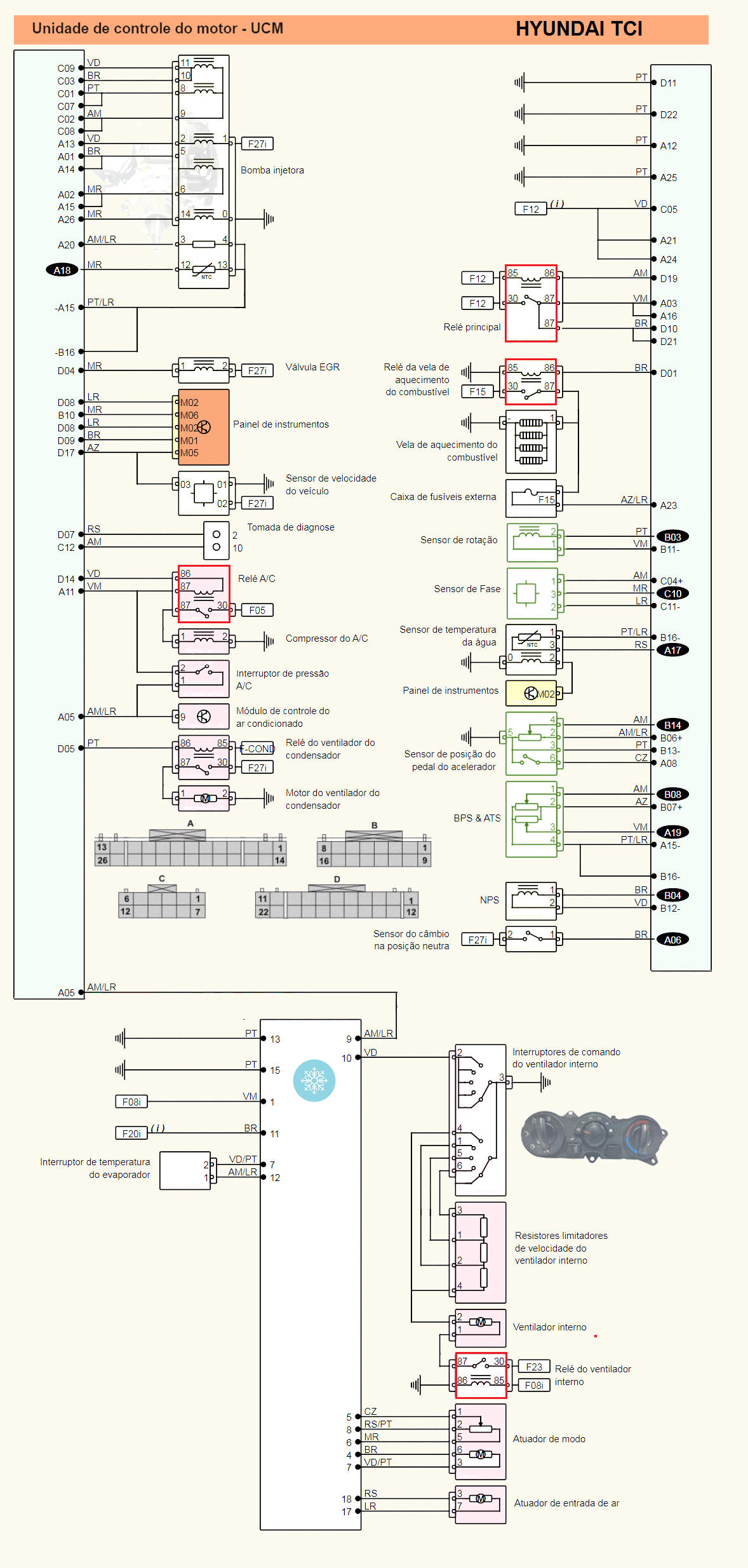

Diagrama Elétrico de Injeção

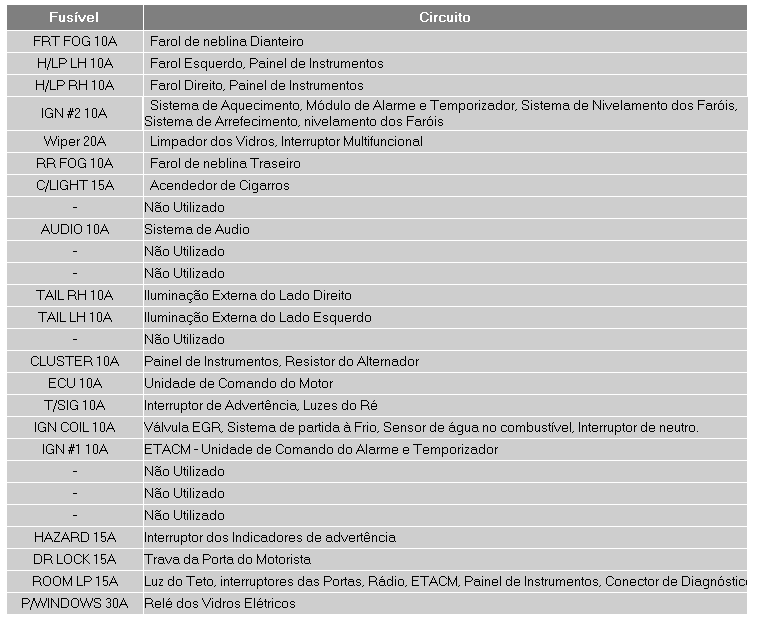

Fusíveis e Relés

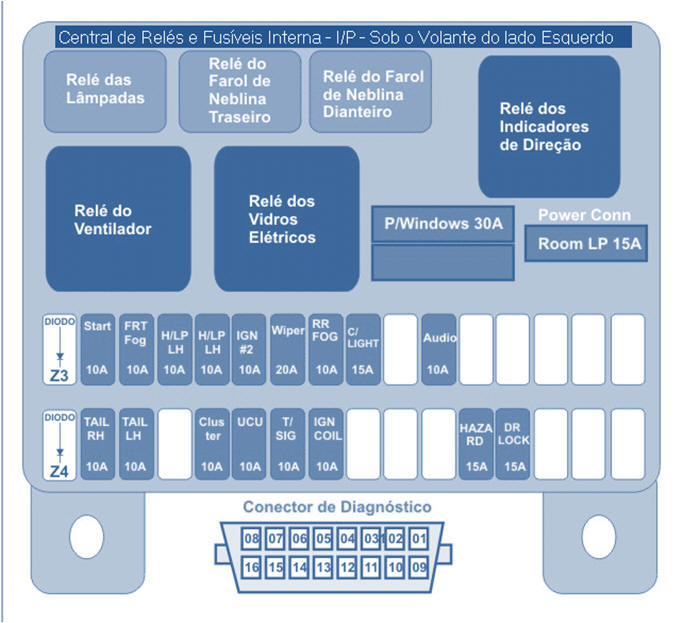

Painel de Instrumentos / Cabine
| Nº | Amp | Função / Componente |
|---|---|---|
| 1 | - | Relé do levantador dos vidros elétricos |
| 3 | 15A | Lâmpada interna, Aviso de porta, Áudio, Cluster, OBD2 |
| 4 | 10A | Módulo de Controle de Brilho (D4BB) |
| 6 | 10A | Head Lamp LH (Farol Esquerdo), Painel |
| 9 | 20A | Motor do limpador, Interruptor multifunções |
| 11 | 15A | Isqueiro |
| 23 | 10A | ECM (D4BH / D4CB), Fluxo de Ar (MAF) |

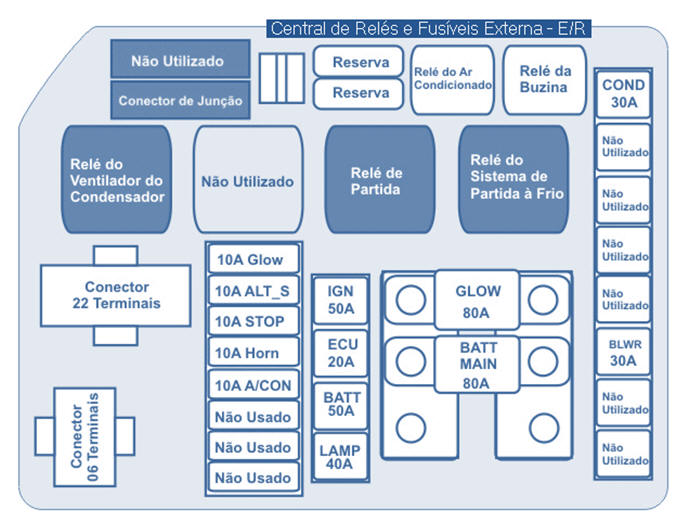

Compartimento do Motor

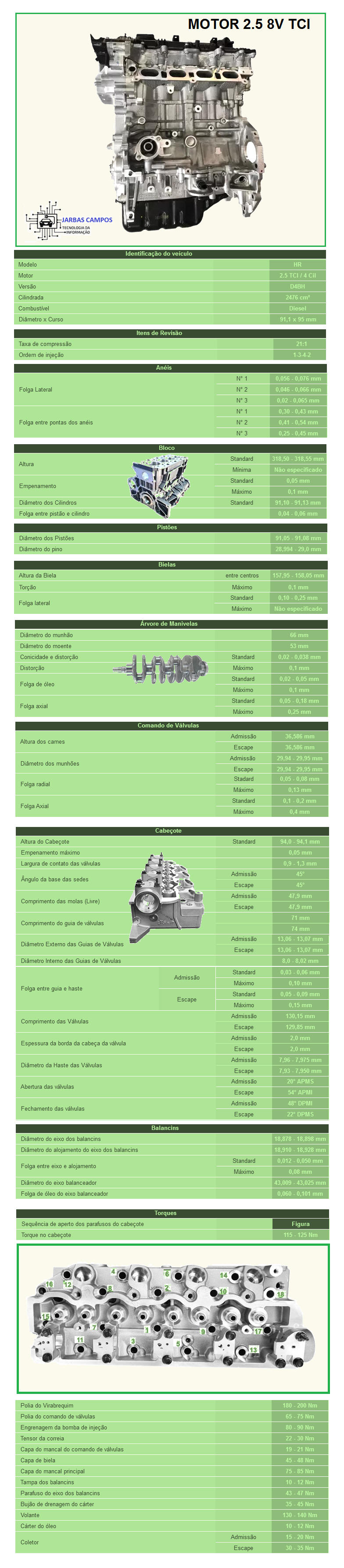

Torques e Dados Técnicos
