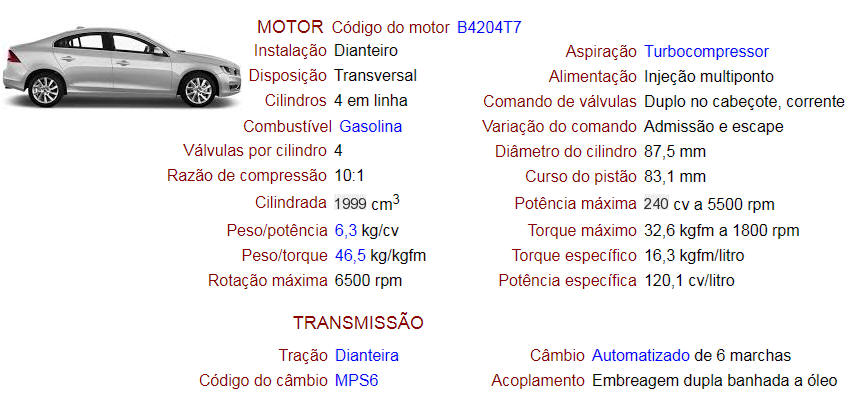

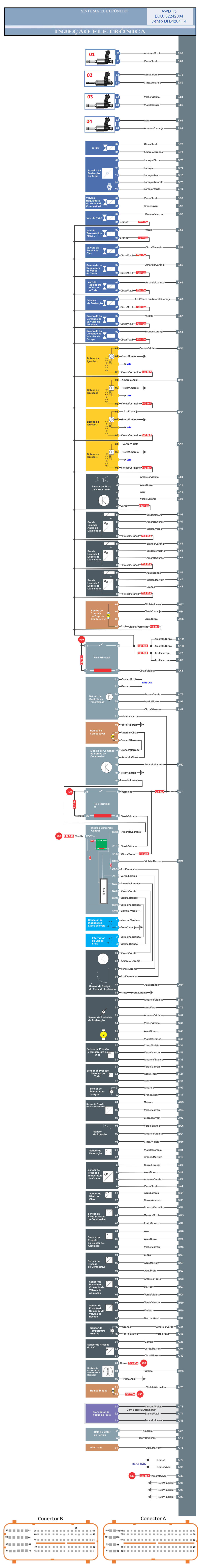

DIAGRAMA ELÉTRICO - INJEÇÃO ELETRÔNICA
RELES E FUSÍVEIS 41023
SENSORES E SINAIS DE ENTRADA - DIAGNÓSTICO              281222






























































































































































SINAIS DE ENTRADA

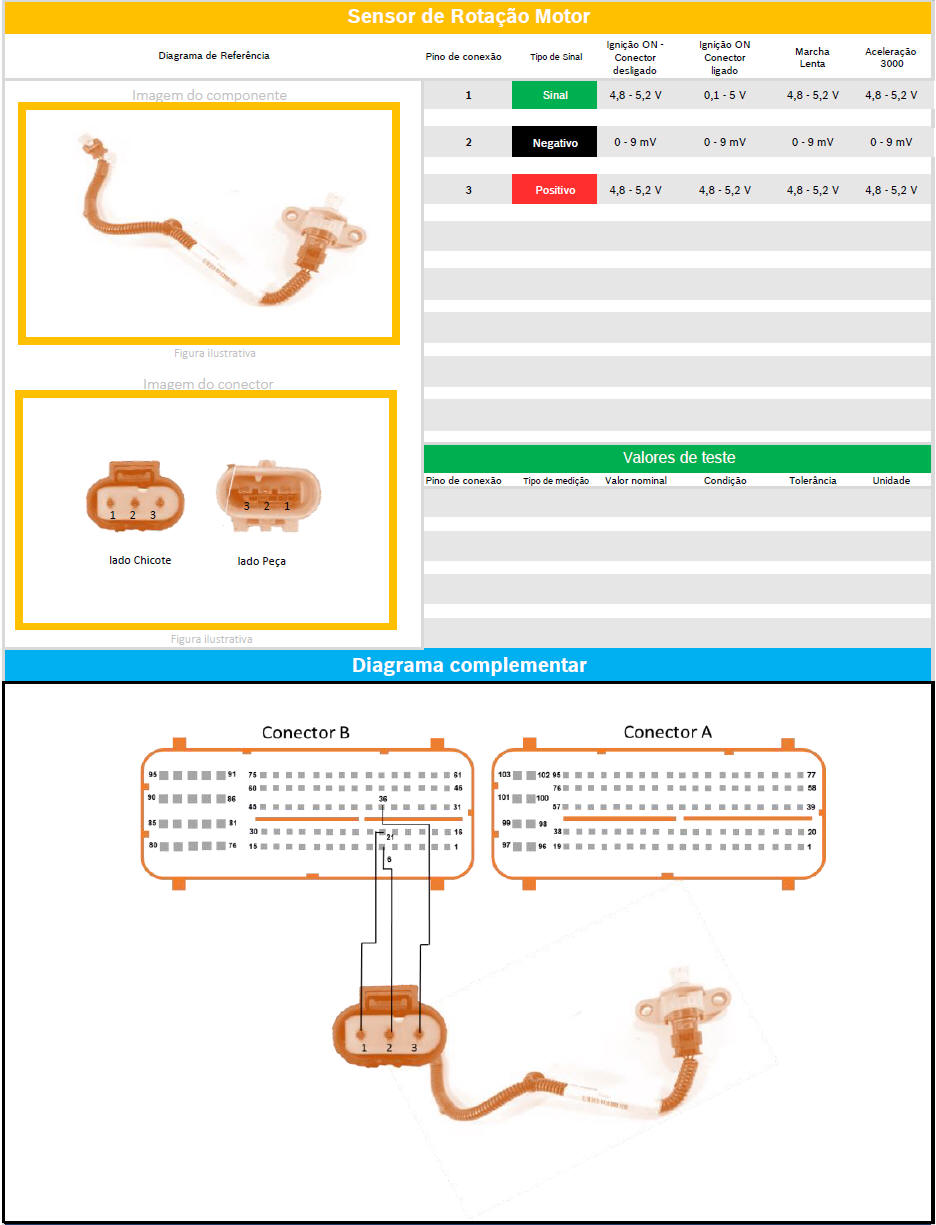

TESTANDO O SENSOR DE ROTAÇÃO

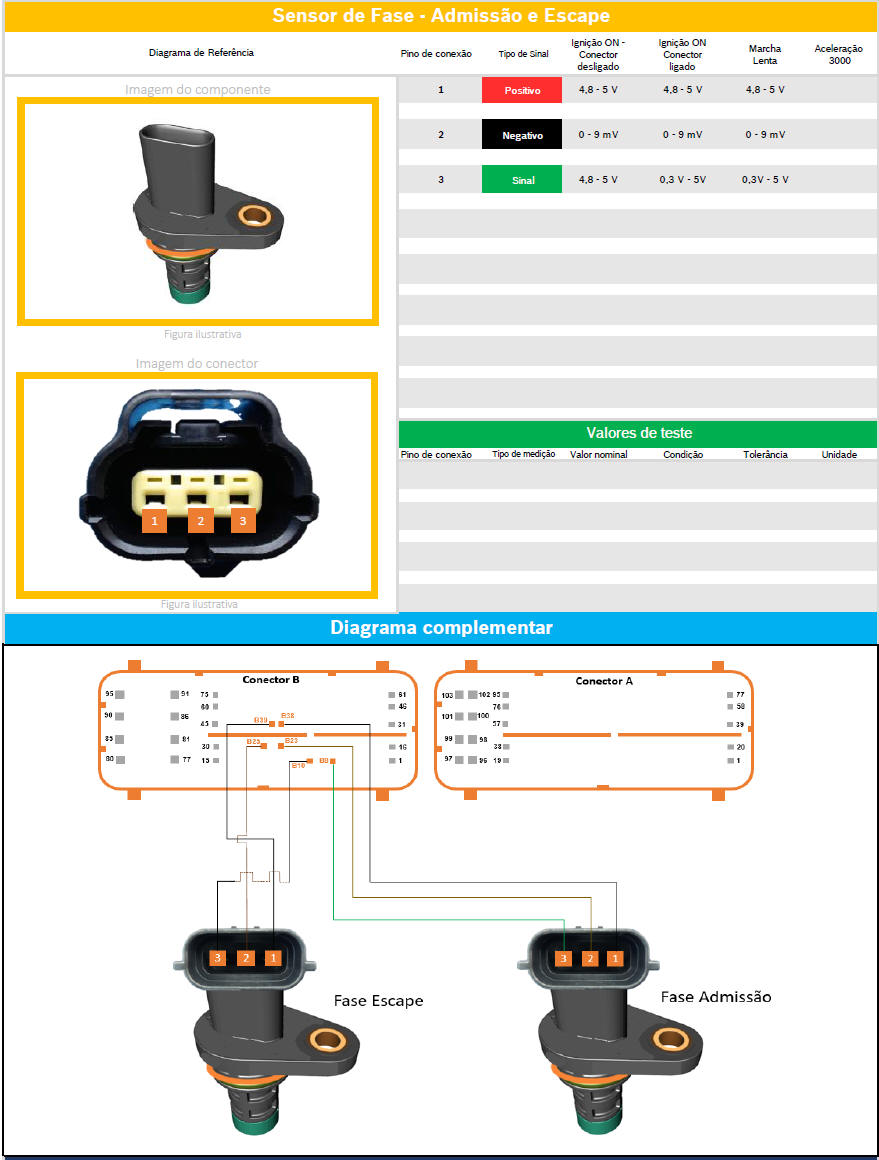

TESTANDO O SENSOR DE FASE

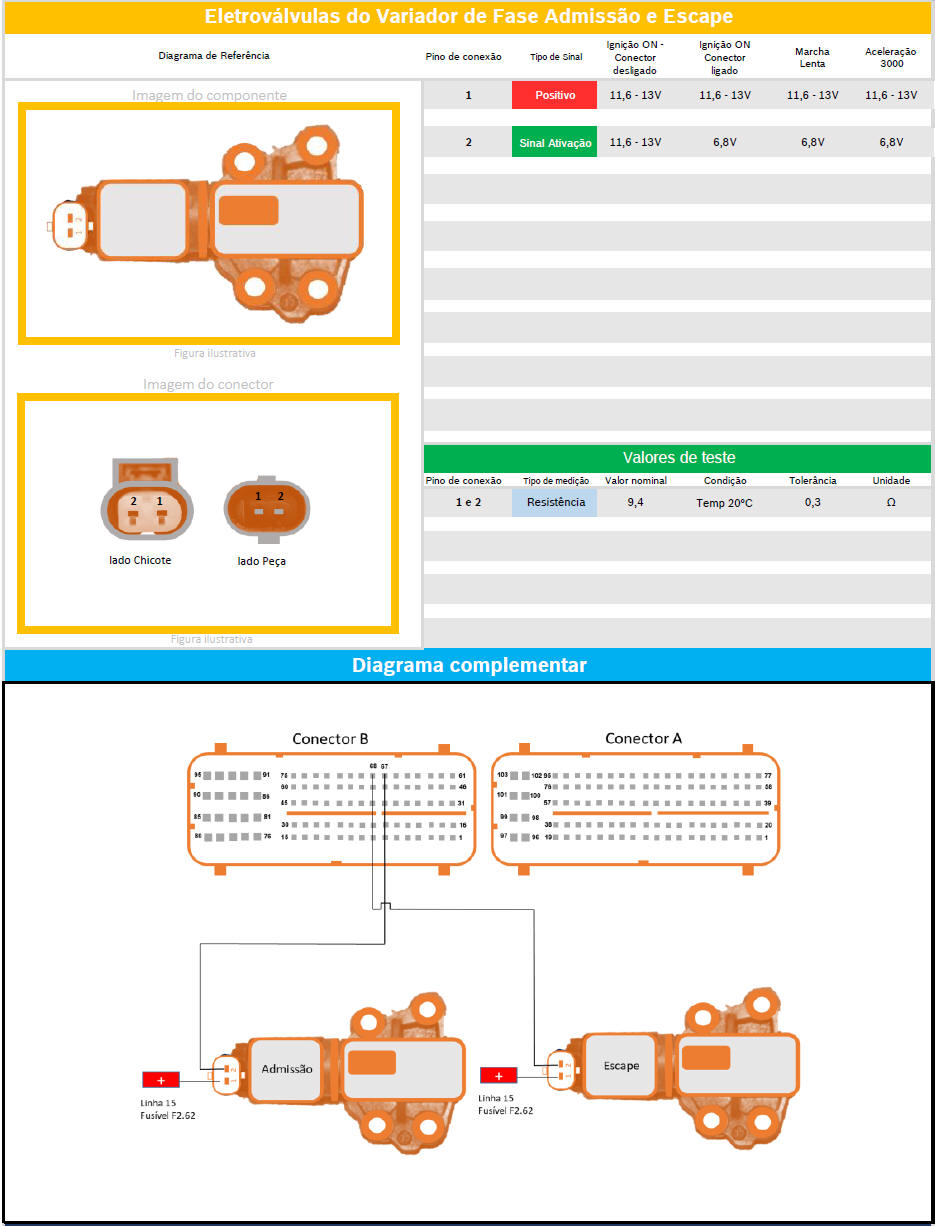

TESTANDO O VARIADOR DE FASE

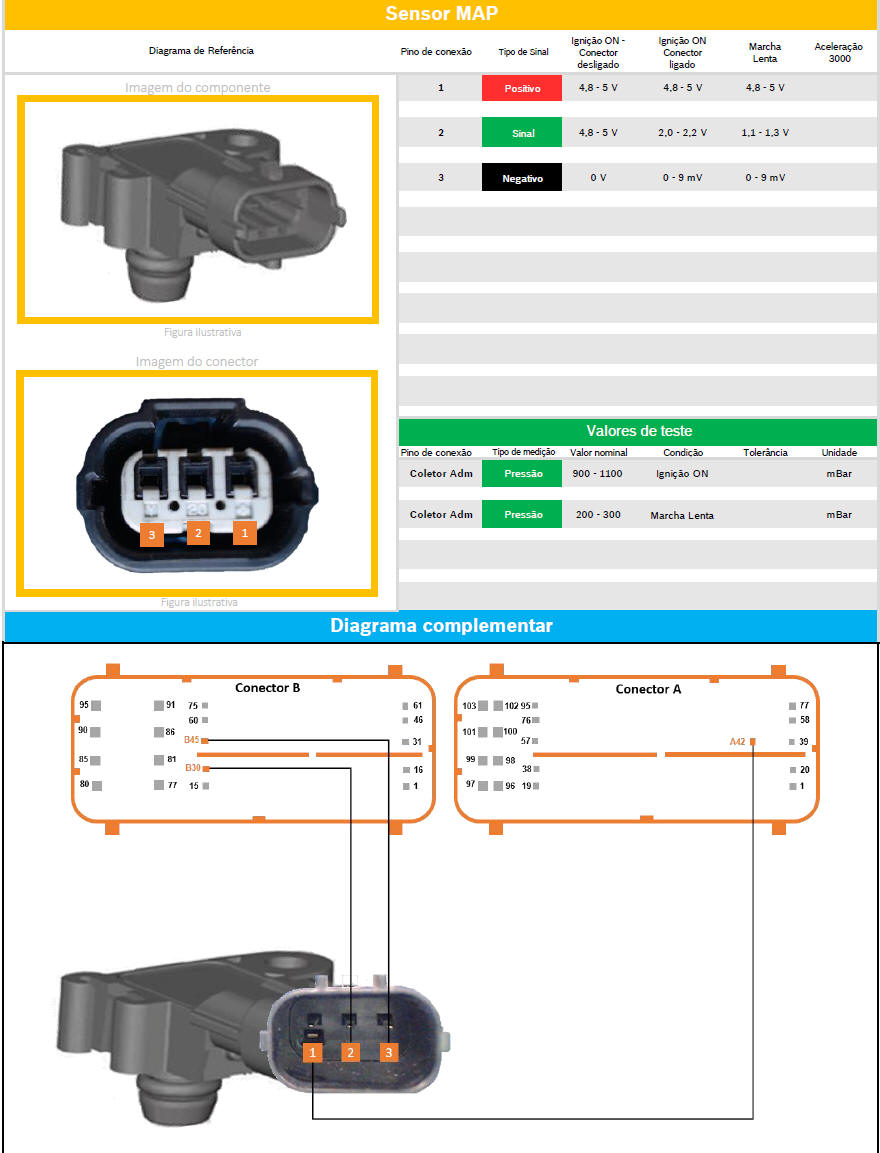

TESTANDO O SENSOR MAP

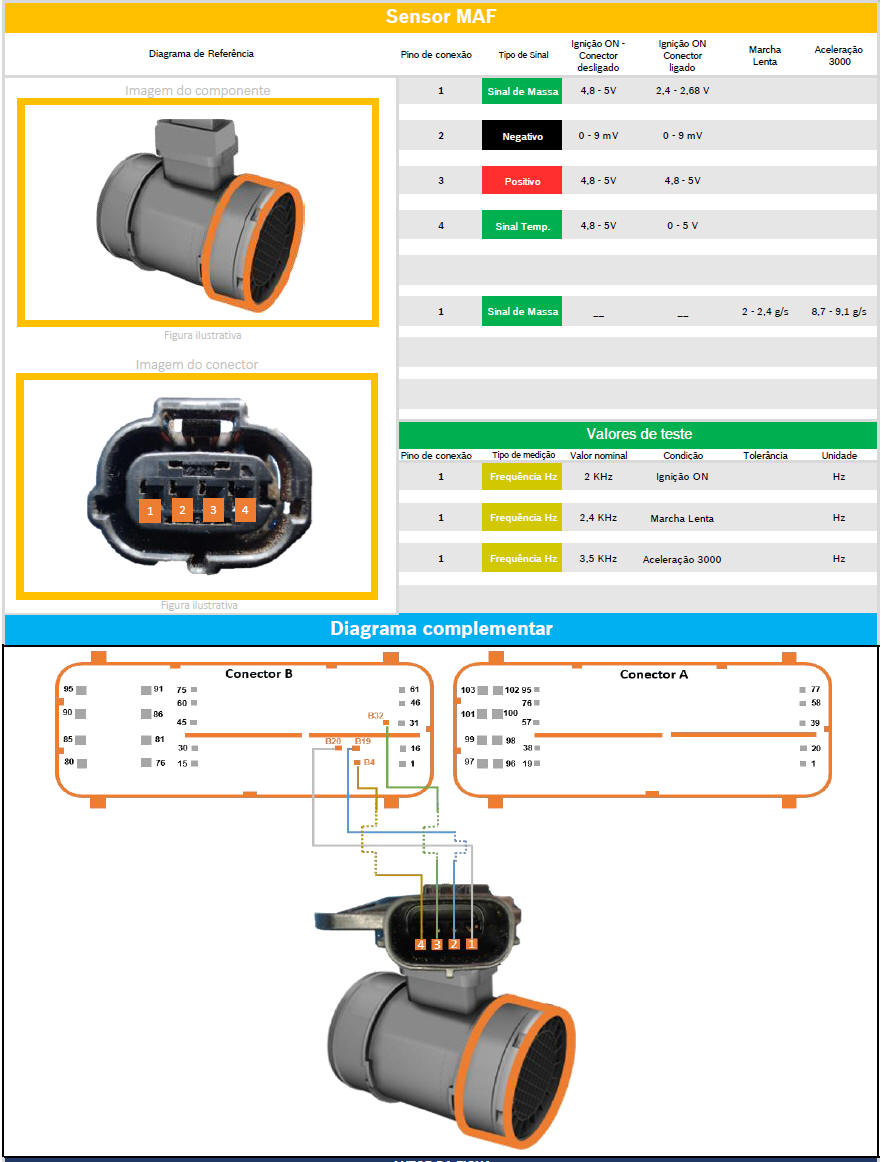

TESTANDO O MEDIDOR DA MASSA DE AR

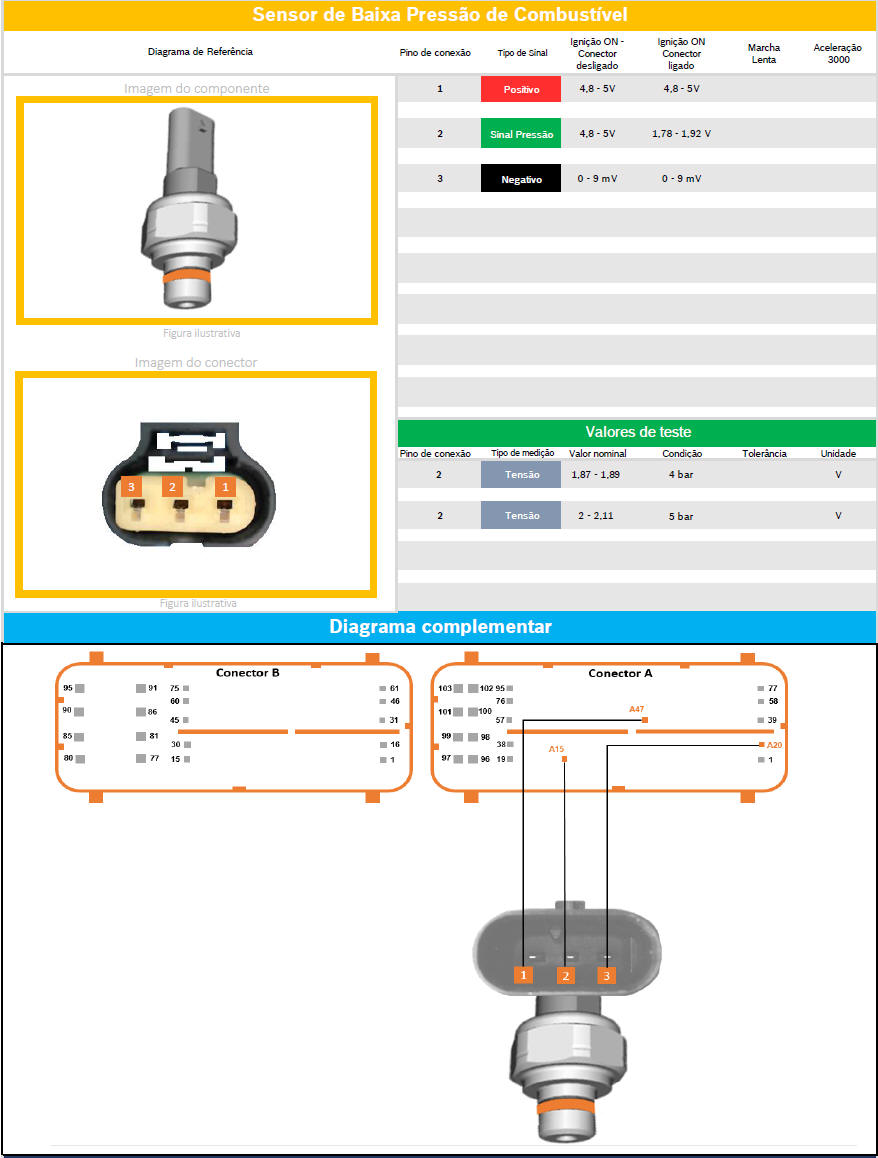

TESTANDO O SENSOR DE BAIXA PRESSÃO DE COMBUSTÍVEL

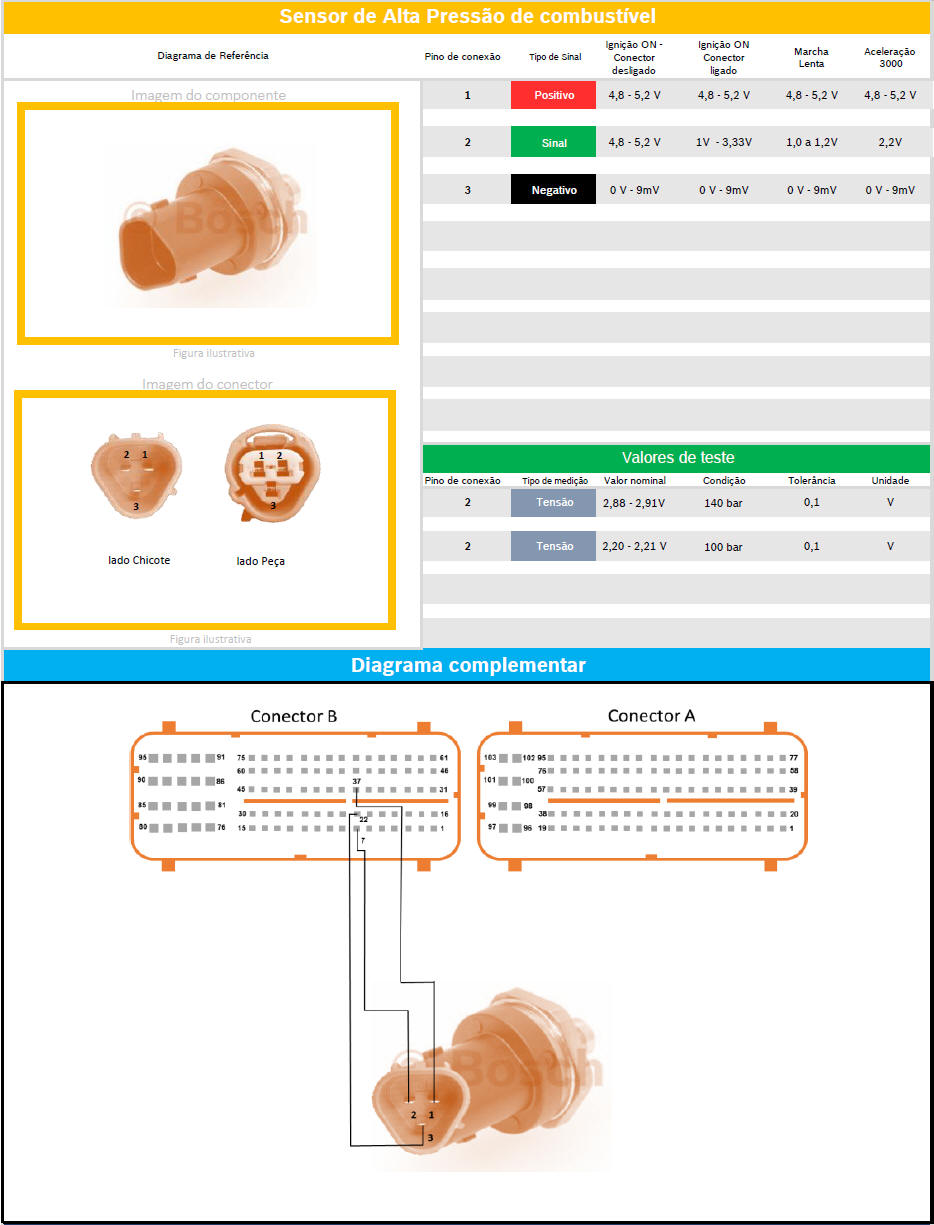

TESTANDO O SENSOR DE ALTA PRESSÃO DE COMBUSTÍVEL

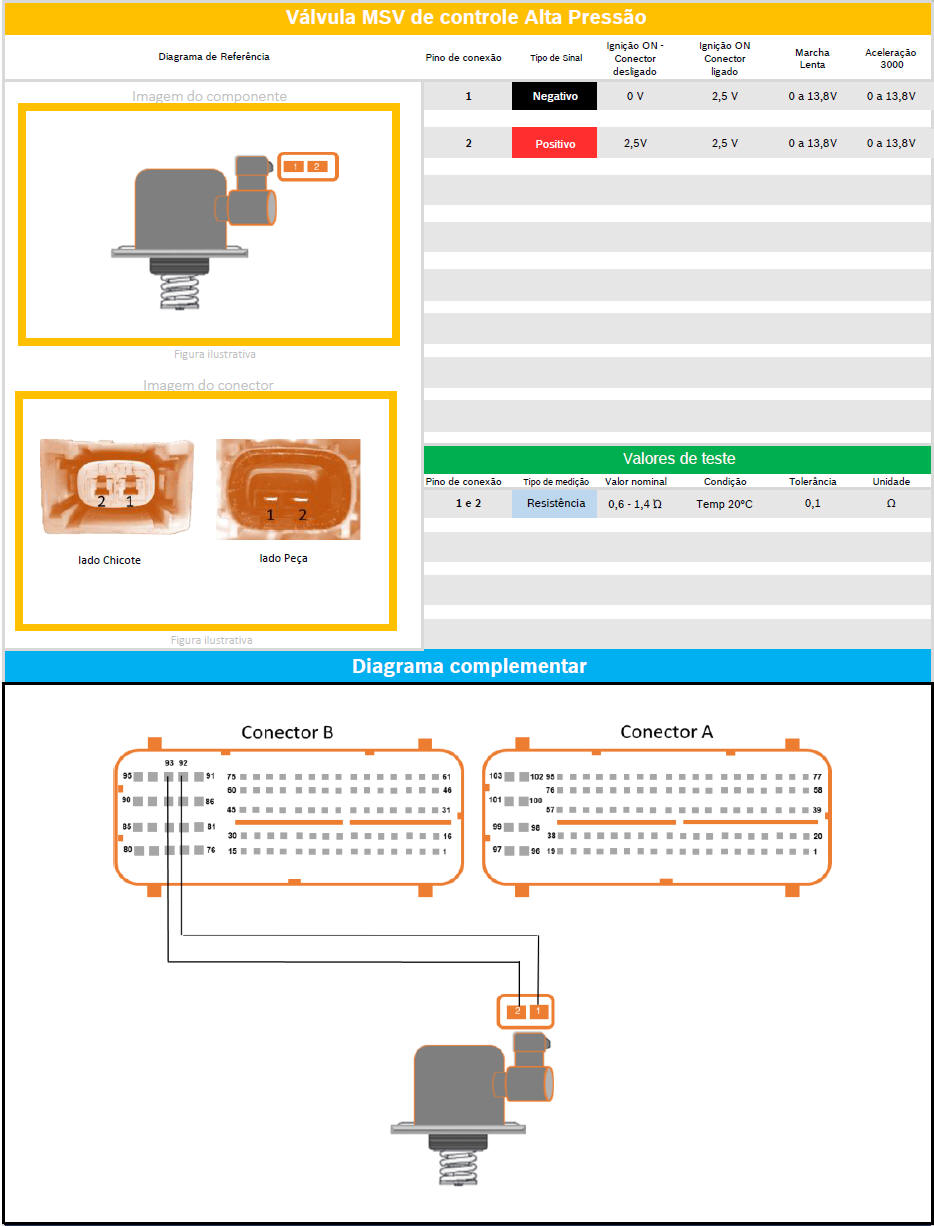

TESTANDO O REGULADOR DE PRESSÃO

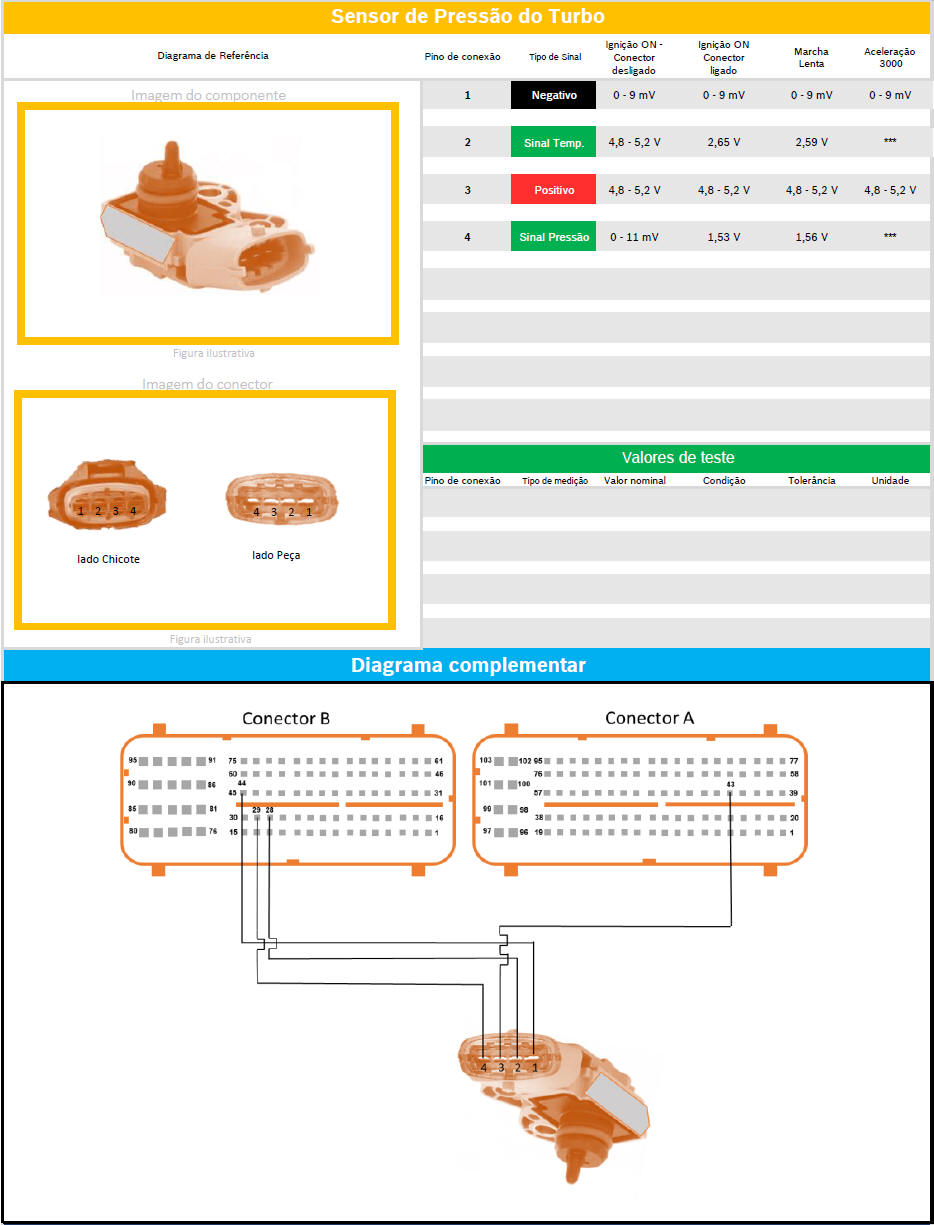

TESTANDO O SENSOR DE PRESSÃO DO TURBO

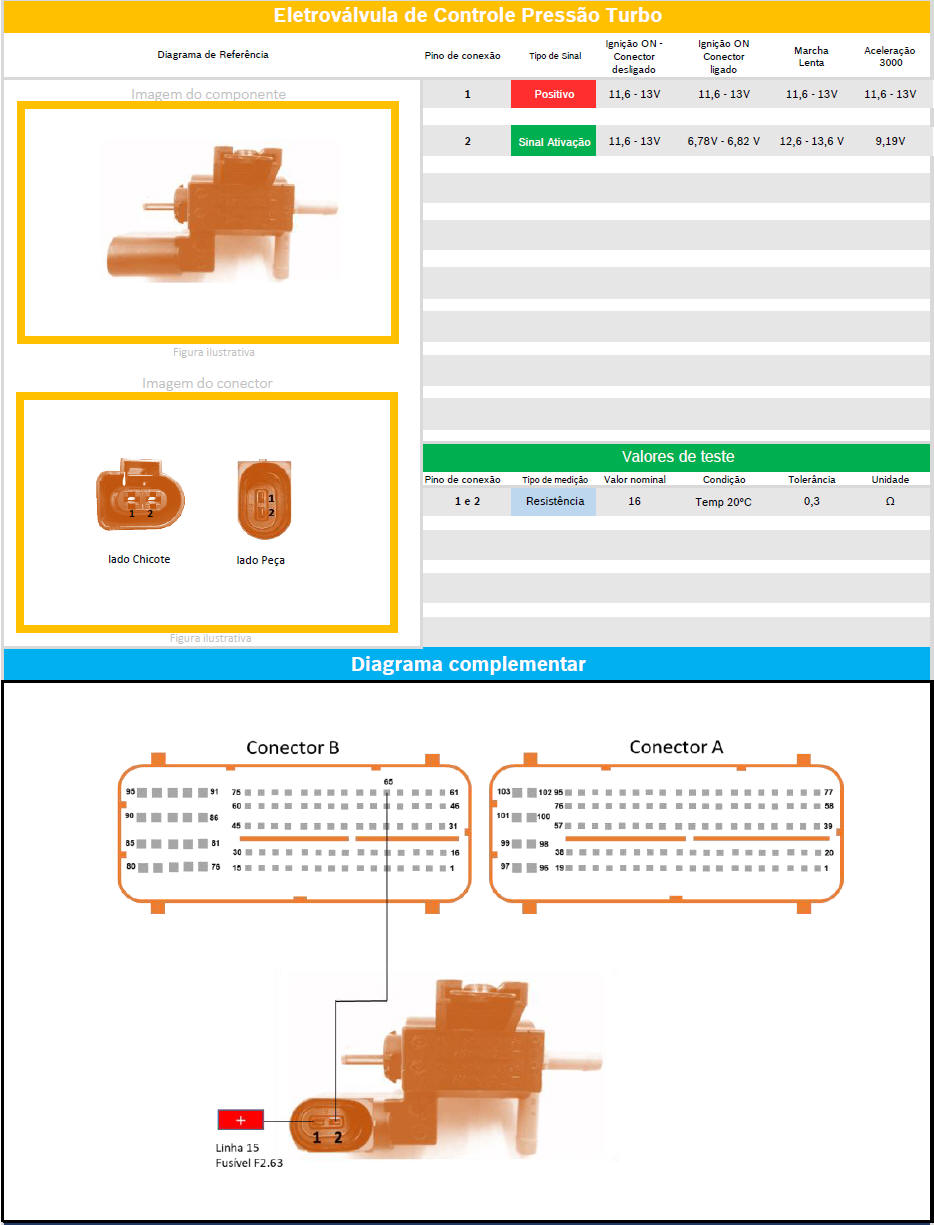

TESTANDO A ELETROVÁLVULA DE PRESSÃO DO TURBO

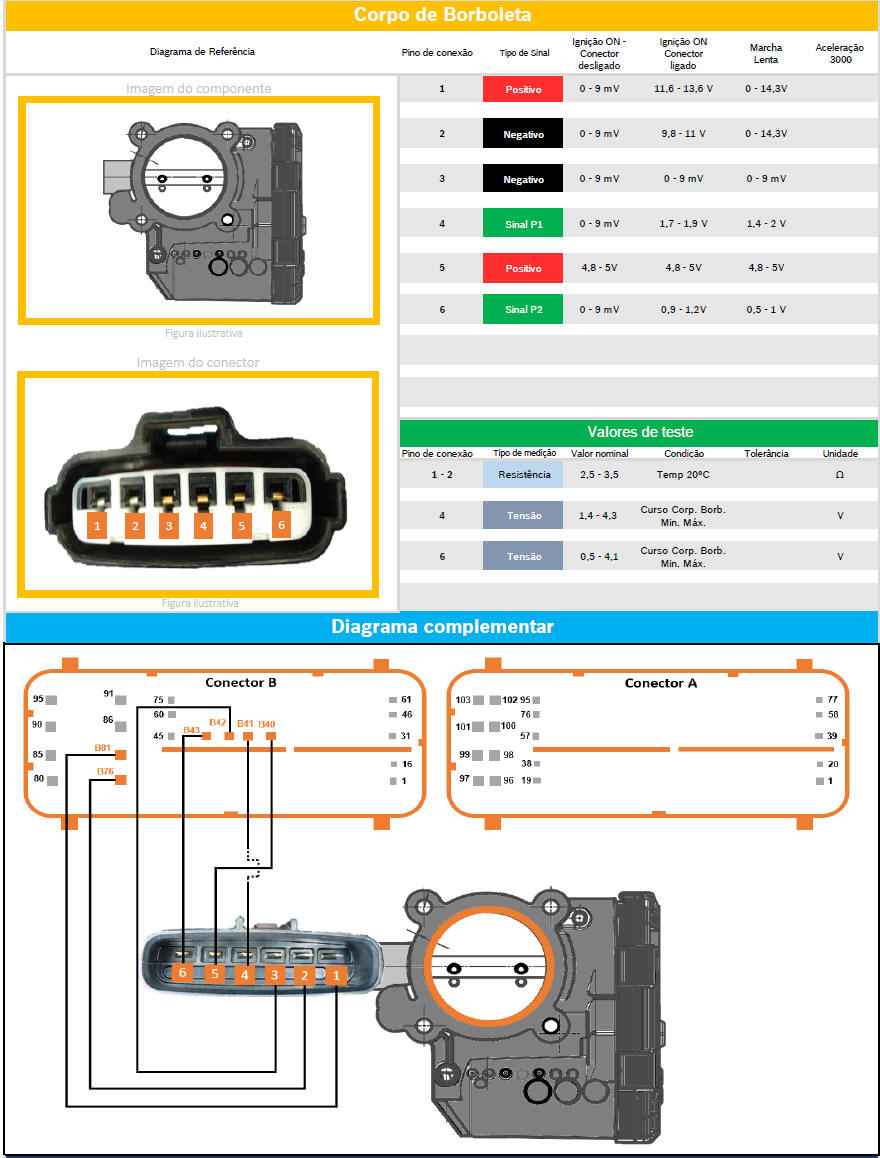

TESTANDO O CORPO DE BORBOLETA

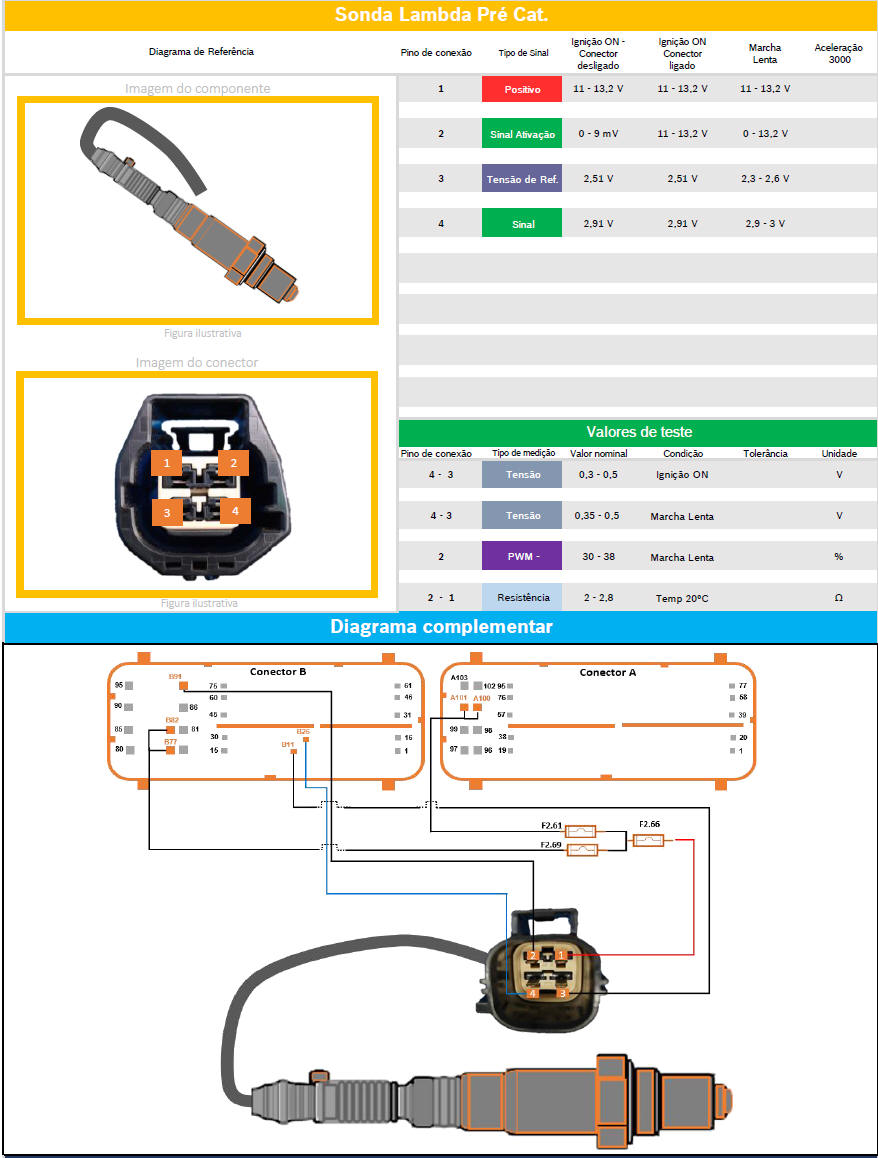

TESTANDO A SONDA PRÉ-CATALISADOR

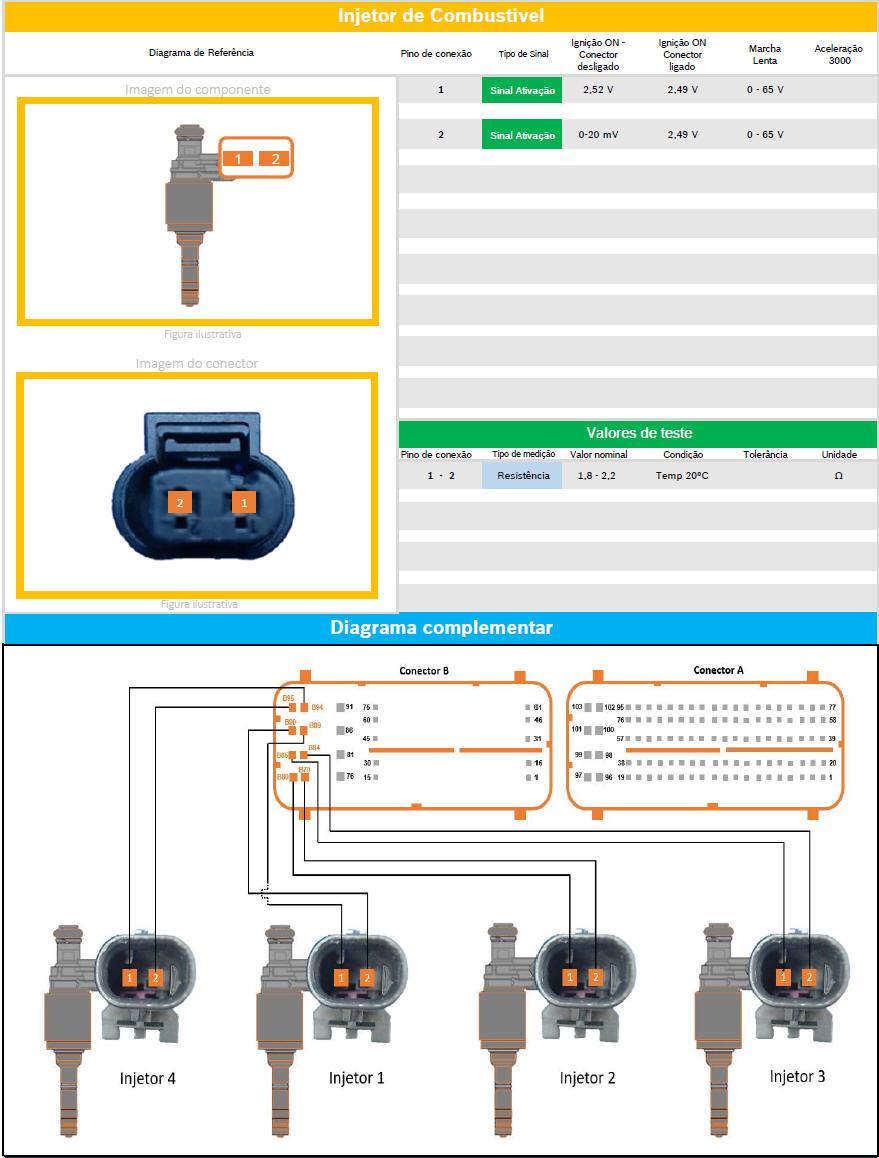

TESTANDO OS INJETORES

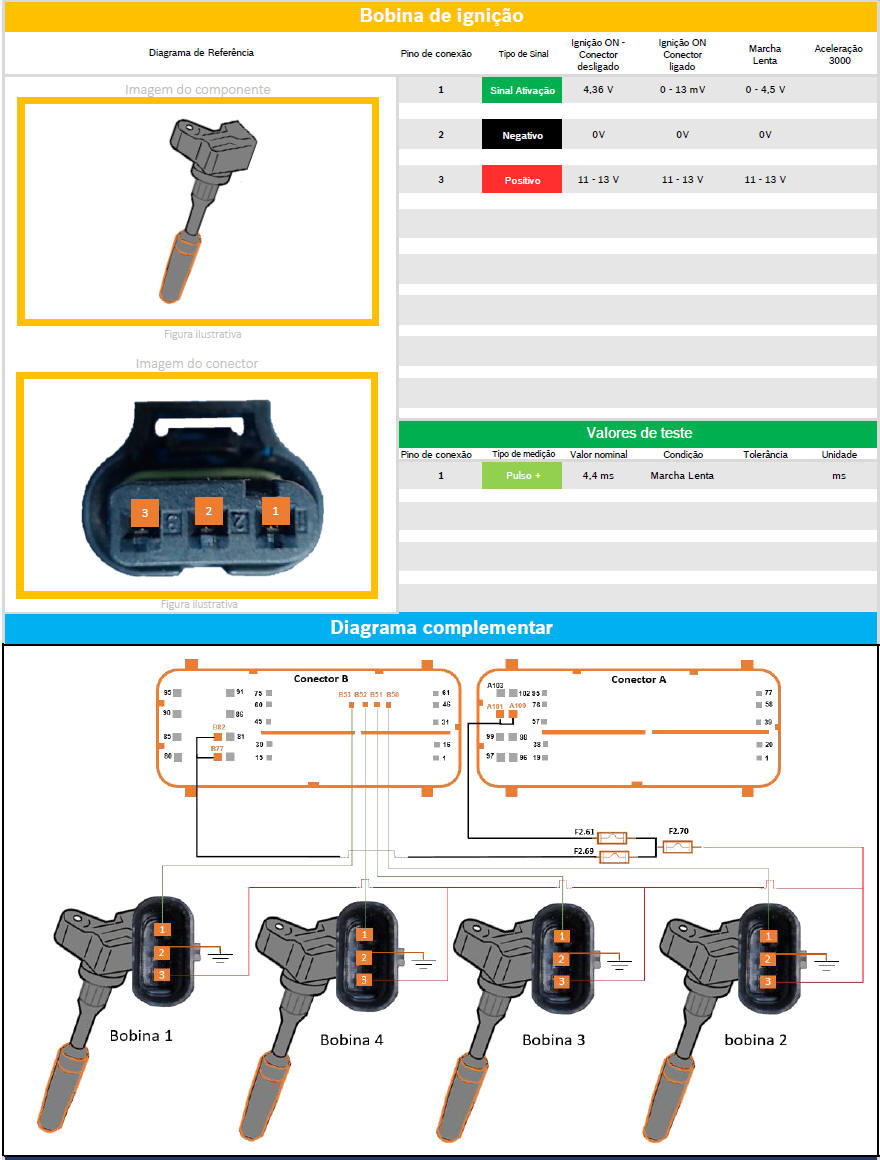

TESTANDO A BOBINA DE IGNIÇÃO

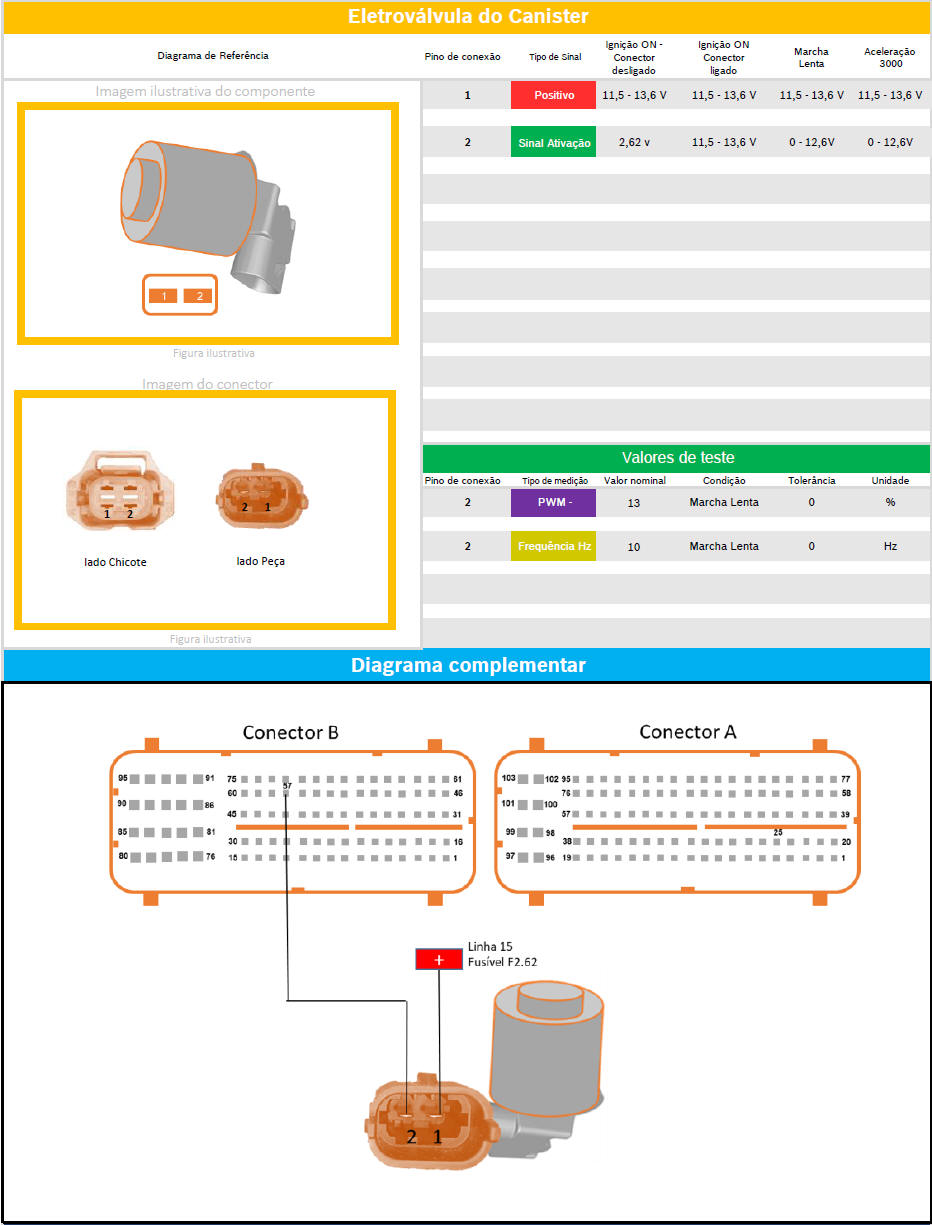

TESTANDO A VÁLVULA DO CANISTER

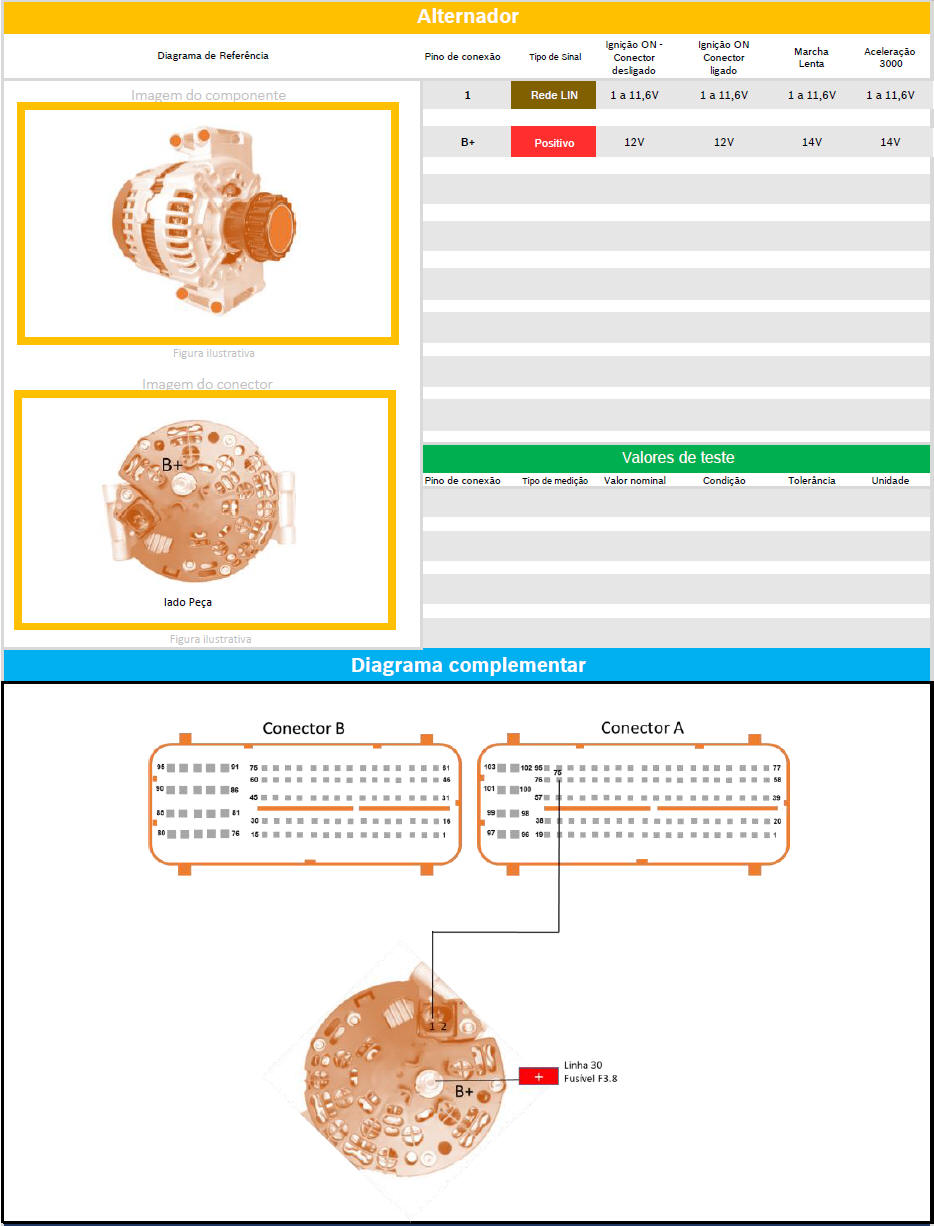

TESTANDO AS LIGAÇÕES DO ALTERNADOR

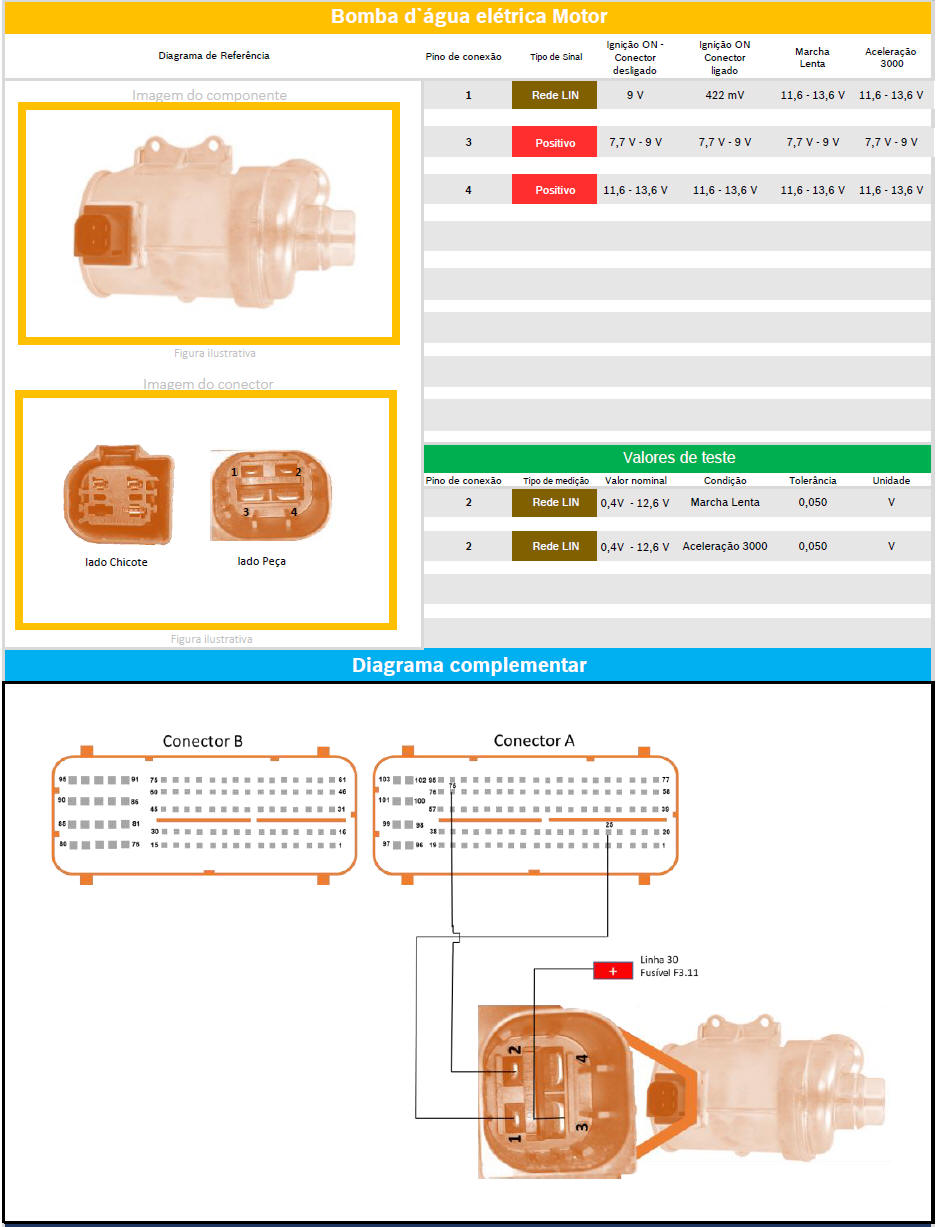

TESTANDO A BOMBA DÁGUA ELÉTRICA

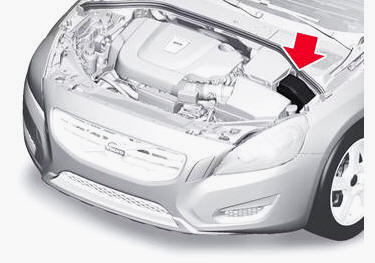

Fusíveis - no compartimento do motor
