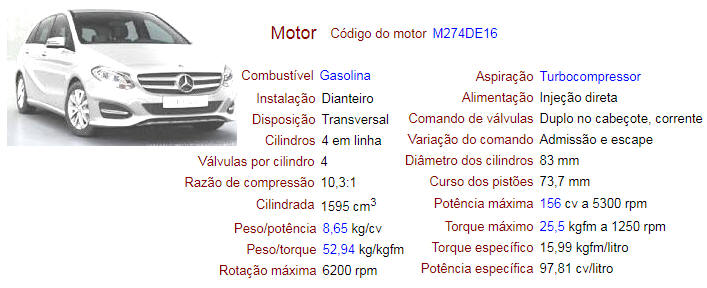

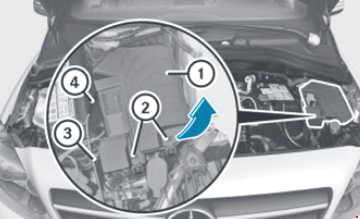

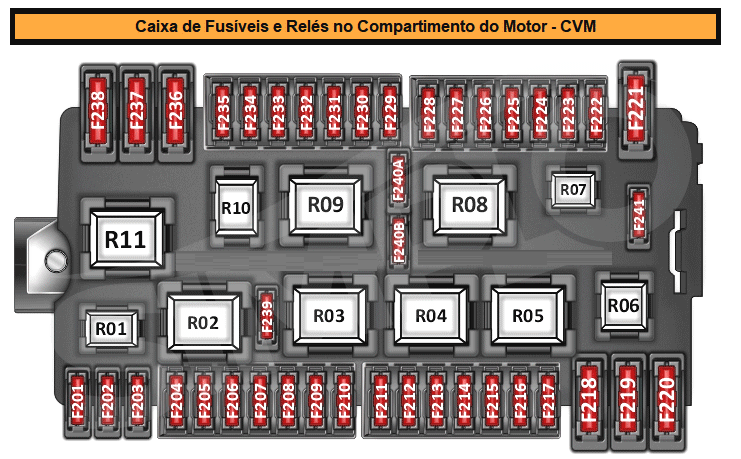

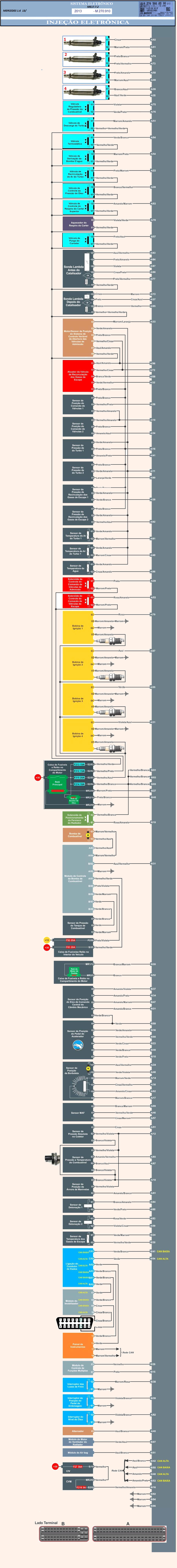

Caixa de fusíveis no compartimento do motor
- Abra o capô.
- Use um pano seco para remover qualquer umidade da caixa de fusíveis.
-
Para abrir: solte
o cabo de libertação do capot (4) do suporte (3).
-
Abra as braçadeiras de
retenção (2).
- Dobre a tampa (1) na direção da seta e remova-a.
-

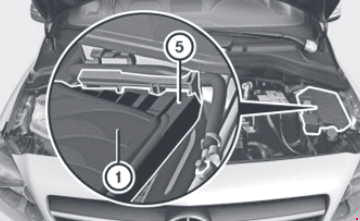

Para fechar: verifique
se o selo está encaixado corretamente na tampa (1).
- Insira a tampa (1) na parte de trás nas aberturas (5) na caixa de fusíveis.
- Deslize o cabo de liberação do capô (4) para o lado e segure-o, se necessário.
-
Dobre a tampa (1).
- Conecte o cabo de liberação da capa (4) no suporte (3).
|
FUSÍVEL |
Função |
CORRENTE |
| 201 |
Sirene de alarme |
5 |
| 202 |
Unidade de controle
estacionária do aquecedor |
20 |
|
Acionamento Elétrico
(W242): Reforço do circuito
87 da unidade de controle do garfo
do parque |
5 | |
| 203 |
Farol de LED: lâmpada
da frente direita |
15 |
|
Acionamento elétrico
(W242): unidade de controle Powertrain |
5 | |
| 204 |
Unidade de controle do
Programa Eletrônico de Estabilidade |
25 |
| 205 |
Chifre de fanfarra
esquerda Chifre de fanfarra direita |
15 |
| 206 |
Válido para o motor 651: Unidade
de controle CDI Válido para o motor 607: Unidade de controle do trem de força Acionamento elétrico (W242): Relé da bomba de vácuo do servofreio Relé de circuito87M |
5 |
| 207 |
Válido para motor a
diesel: Circuit
relay87M Acionamento elétrico (W242): Válvula de fechamento de resfriamento de bateria de alta tensão Unidade de controle de lingueta de estacionamento |
5 |
| 208 |
Válido para o motor 133,
607: relé do
circuito 87 |
7,5 |
| Acionamento elétrico (W242): motor do ventilador | 5 | |
| 209 | Farol de LED: unidade de luz frontal esquerda | 15 |
| Drive Elétrico (W242): Sobressalente | - | |
| 210 |
Relé do pára-brisa
aquecido |
5 |
|
a partir de 03.11.2014,
exceto (versão Canadá): relé
front-end de partida |
5 | |
| 211 |
Movimentação de gás
natural (W242): Unidade
de controle de GNV |
7,5 |
|
Movimentação Elétrica
(W242): Bomba
de circulação do circuito do calefator |
15 | |
| 212 |
Válido para o motor 133,
270: manga
de ligação, 87m3 circuito válido para 651 motor: respiradouro elemento linha aquecedor elemento de aquecimento do líquido de arrefecimento termostato de recirculação de gases de escape refrigerador de bypass válvula de comutação válido para o motor 607 (Emissões UE5 padrão): sensor de Oxigénio a montante do conversor catalítico pressão impulso posicionador Válido para o motor 607 (Padrão de emissões EU6): Sensor de oxigênio a montante do catalisador Válido para o motor 607: Unidade de controle CDI Unidade de acionamento elétrico (W242): Acionamento elétrico e carregador de bomba de refrigeração |
15 |
| 213 |
Válido para o motor 133,
270, 651: luva
do conector, circuito 87 M2e Válido para o motor 607 (padrão de emissões EU5): sensor de árvore de cames unidade de controle CDI Válvula de controle de quantidade Válido para o motor 607 (padrão de emissões EU6): sensor de oxigênio a jusante do conversor catalítico Unidade de controle CDI Unidade Elétrica (W242): Bomba de refrigeração do sistema de arrefecimento da bateria 1 |
15 |
| 214 | Válido para o motor 133, 270, 651: luva do conector, circuito 87 M4e | 10 |
| Acionamento elétrico (W242): bomba de refrigerante do sistema de arrefecimento da bateria 2 | 15 | |
| 215 |
Válido para motor a
gasolina: Cilindro 1: bobina de ignição do cilindro 2 ignição bobina Cilindro 3 bobina de ignição do cilindro da bobina de ignição 4 válido para 651 motor: Quantidade válvula de controlo válido para 607 motor: CDI de controlo da unidade de pressão impulso posicionador de válvula de controlo Quantidade |
20 |
|
Unidade Elétrica (W242): Unidade de controle de gerenciamento térmico Unidade de controle de powertrain Gateway Unidade Elétrica (W242) a partir de 03.11.2014: Distribuidor de energia de alta tensão |
5 | |
| 216 |
Válido para motor a
gasolina: unidade
de controle ME-SFI Válido para o motor 607: unidade de controle Powertrain |
5 |
| 217 |
Válido com transmissão
724: unidade
de controle de transmissão totalmente integrada de transmissão
de embreagem dupla |
25 |
| 218 |
Unidade de controle do
Programa Eletrônico de Estabilidade |
5 |
| 219 |
Unidade Elétrica (W242): Unidade
de controle de lingueta de estacionamento |
5 |
| 220 | Bomba de circulação do refrigerante de refrigeração da transmissão | 10 |
| 221 | Acionamento elétrico (W242): bomba de vácuo | 40 |
| 222 | Movimentação Elétrica (W242): Compressor de refrigerante elétrico | 7,5 |
| 223 | Poupar | - |
| 224 |
Unidade de controle
elétrico DISTRONIC Unidade de controle COLLISION PREVENTION ASSIST |
7,5 |
| 225 |
Acionamento elétrico
(W242): unidade
de controle Powertrain |
5 |
| 226 |
Movimentação do gás
natural (W242): Unidade
de controle do CNG Movimentação elétrica (W242): Unidade de controle do carregador Unidade de controle da eletrônica do poder |
5 |
| 227 |
Acionamento elétrico
(W242): unidade
de controle de eletrônica de potência |
5 |
| 228 | Electric Drive (W242): Gerador de som para veículo elétrico | 5 |
| 229 |
Unidade da lâmpada
dianteira esquerda |
5 |
| 230 |
Unidade de controle do
Programa Eletrônico de Estabilidade |
5 |
| 231 |
Unidade da lâmpada
dianteira direita |
5 |
| 232 |
Unidade de controle dos
faróis |
15 |
| 233 | Poupar | - |
| 234 |
Válido para o motor 607: unidade
de controle do trem de força |
5 |
|
Acionamento elétrico
(W242): distribuidor
de energia de alta tensão |
10 | |
| 235 |
Válido para o motor 607: motor do ventilador atuador das venezianas do radiador |
7,5 |
|
Válido para o motor 133: Bomba de circulação do refrigerador de ar de carga Bomba de circulação do refrigerador de ar de carga |
7,5 | |
| 236 |
Unidade de controle SAM |
40 |
| 237 |
Unidade de controle do
Programa Eletrônico de Estabilidade |
40 |
| 238 |
Pára-brisa aquecido |
50 |
| 239 |
Relé Limpador 1/2 relé |
30 |
| 240A |
Relé do circuito de
partida 50 |
25 |
|
Acionamento elétrico
(W242): unidade
de controle Powertrain |
7,5 | |
| 240B | Circuito 15 relé (não bloqueado) | 25 |
| 241 |
Acionamento elétrico
(W242): aquecedor
PTC de alta tensão |
7,5 |
| RELES DO SISTEMA | ||
| J |
Relé de buzina de
fanfarra |
|
| K |
Relé Limpador 1/2 relé |
|
| eu |
Relé ON / OFF do limpador
de para-brisa |
|
| M |
Relé de partida 50 relé
de acionamento elétrico (W242): relé do circuito 87C |
|
| N |
Relé de circuito87M |
|
| O |
Arranque / paragem ECO: Relé
da bomba de circulação do líquido refrigerante da transmissão
Relé elétrico (W242): Relé da unidade de controlo da lingueta de estacionamento 87 relé |
|
| P | Relé de backup (F58kP) | |
| Q |
Relé do circuito 15 (não
bloqueado) Acionamento elétrico (W242): Relé de alimentação da bomba de vácuo do servo- freio (F58kQ) |
|
| R |
Relé do circuito 15 |
|
| S | Relé do circuito 87 | |
| T | Relé do pára-brisa aquecido | |

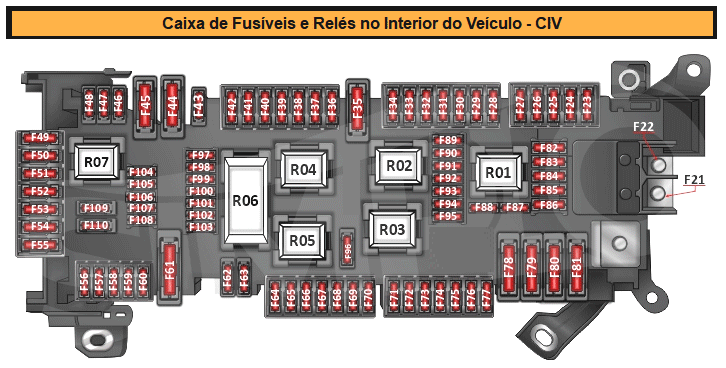

Caixa de fusíveis no banco do passageiro do banco da frente
- Para abrir: abra a porta do passageiro da frente.
- Remova o floormat.
-

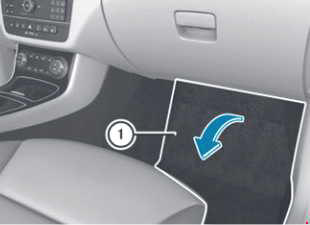

Desdobre o revestimento de
piso perfurado (1) na direção da seta.
-

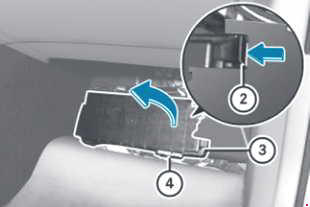

Para soltar a tampa (3),
pressione o grampo de retenção (2).
- Desdobre a tampa (3) na direção da seta para a trava.
-
Remova a tampa (3) para a
frente.
A tabela de alocação de fusíveis (4) está localizada no lado inferior direito da tampa (3). - Para fechar: insira a tampa (3) no lado esquerdo da caixa de fusíveis no retentor. A tampa (3) engata nos retentores.
- Dobre a tampa (3) até os grampos (2) travarem de forma audível.
- Dobre o revestimento de piso perfurado (1).
-
Instale tampa de proteção.
|
No. |
Função |
AMP. |
| 21 |
Válido para motor a
diesel: amplificador
de aquecimento PTC |
150 |
| 22 |
Relé de bateria adicional
para função ECO start / stop |
200 |
| 23 | Unidade de controle da porta dianteira esquerda | 30 |
| 24 | Unidade de controle da porta dianteira direita | 30 |
| 25 |
Unidade de controle SAM |
30 |
| 26 |
ECO iniciar / parar a luva
do conector da bateria adicional |
10 |
| 27 |
Fusível do compartimento
do motor e módulo de relé |
30 |
| 28 |
Unidade de controle de
gerador de som para interior de veículo Electric Drive (W242): Unidade de controle de gerenciamento térmico |
5 |
| 29 |
até 02.11.2014: Tomada
de reboque a partir de 03.11.2014: unidade de controlo de reconhecimento de reboques |
15 |
| 30 | Unidade de controle de reconhecimento de reboque | 5 |
| 31 |
4MATIC: Unidade
de controle de tração nas quatro rodas |
5 |
| 32 |
Unidade de controle do
módulo do tubo da coluna de direção |
5 |
| 33 |
Painel de controle de
áudio / COMAND |
5 |
| 34 | Controle ACC e unidade operacional | 7,5 |
| 35 |
Aquecedor da janela
traseira |
40 |
| 36 |
Unidade de comando do
banco do condutor Unidade de comando do banco do condutor |
7,5 |
| 37 |
Display de áudio / COMAND |
7,5 |
| 38 |
Unidade de controle
suplementar do sistema de contenção |
7,5 |
| 39 |
Unidade de controle do
painel de controle aéreo |
10 |
| 40 |
Válido para o motor 651
(Norma de emissões EU6): unidade
de comando do trem
de força |
15 |
|
Acionamento elétrico
(W242): unidade
de controle Powertrain |
5 | |
| 41 |
Módulo de controle
panorâmico de teto solar deslizante |
30 |
| 42 |
Rádio (Áudio 5 USB, Áudio
20 CD, Áudio 20 CD com carregador de CDs) Unidade de comando COMAND |
5 |
| Rádio (Rádio 20, Audio 20 USB) | 25 | |
| 43 |
Unidade de controle do
sistema de estacionamento |
5 |
| 44 |
Retrator de tensão de
emergência reversível dianteiro esquerdo |
40 |
| 45 |
Retrator de tensão de
emergência reversível dianteiro direito |
40 |
| 46 |
Unidade de controle para banco do passageiro dianteiro Unidade de controle para banco do passageiro lombar dianteiro |
7,5 |
| 47 |
Módulo de navegação |
7,5 |
| Unidade de controle do sistema de amortecimento adaptativo | 25 | |
| 48 | Poupar | - |
| 49 | Unidade de controle para o Drive Kit para iPhone ® | 7,5 |
|
Motor de ventilador COMAND |
5 | |
| 50 |
Poupar |
- |
| 51 | Poupar | - |
| 52 |
Acionamento Elétrico
(W242): Motor
do atuador da garra do parque |
30 |
| 53 | Poupar | - |
| 54 | Poupar | - |
| 55 |
Módulo de comunicações de
serviços de telemática Unidade de controle de KEYLESS-GO |
5 |
| 56 | Unidade de controle do módulo do tubo da coluna de direção | 10 |
| 57 | Lane Keeping Assist: Unidade de controle multifunções para uso especial | 30 |
| Veículo especial: Unidade multifunções para uso especial | 7,5 | |
| Transmissão Elétrica (W242): Relé do motor 87 do atuador de lingueta de estacionamento (F34kG) | 5 | |
| 58 |
Caixa de fusível do
veículo de emergência |
30 |
| 59 | Controle do assento do passageiro dianteiro uni | 30 |
| 60 | Unidade de controle do assento do motorista | 30 |
| 61 | Unidade de controle do amplificador do sistema de som | 40 |
| 62 |
Válido para transmissão
711: unidade
de controle elétrico de bloqueio de direção |
20 |
| 63 |
Unidade de controle do
sistema de combustível |
25 |
| Drive Elétrico (W242): Unidade de controle do trem de força do Gateway | 5 | |
| 64 |
Unidade de controle de
cobrança eletrônica de pedágio Unidade de controle dedicada de comunicação de curto alcance |
1 |
| 65 |
Lâmpada do porta-luvas |
5 |
| 66 |
Caixa de fusível do
veículo de emergência |
15 |
|
Interface de veículo para
fins especiais |
5 | |
| 67 | Poupar | - |
| 68 | Poupar | - |
| 69 | Poupar | - |
| 70 |
Tomada de consola central
traseira |
25 |
| 71 |
Soquete do compartimento
de bagagem |
25 |
| 72 |
Isqueiro frontal com
iluminação cinzeira |
25 |
| 73 |
Unidade de controle
elétrico do freio de estacionamento |
30 |
| 74 | Unidade de controle elétrico do freio de estacionamento | 30 |
| 75 |
Unidade de controle de
reconhecimento de reboque |
20 |
| Acionamento elétrico (W242): Unidade de controle do sistema de gerenciamento de bateria (N82 / 2) | 5 | |
| 76 | Unidade de controle de reconhecimento de reboque (N28 / 1) | 25 |
| Unidade Elétrica (W242): Unidade de controle de lingueta de estacionamento | 5 | |
| 77 |
Unidade de controle de
reconhecimento de reboque |
25 |
| 78 |
Caixa de fusível do
veículo de emergência |
40 |
| 79 |
Unidade de controle SAM |
40 |
| 80 |
Unidade de controle SAM |
40 |
| 81 |
Regulador de ventilador |
40 |
| 82 |
Unidade de controle do
painel de controle aéreo |
10 |
| 83 |
Unidade de controle de
bloqueio de ignição eletrônica |
7,5 |
| 84 |
Unidade de controle do
painel de controle superior |
5 |
| 85 |
ATA [EDW] / proteção
contra reboque / unidade de controle de proteção interna |
5 |
| 86 |
Amplificador de antena FM,
AM e CL [ZV] a partir de 01.06.2016: Amplificador / compensador de antena de sistema de telefone celular |
5 |
| 87 |
Conector de diagnóstico |
10 |
| 88 |
Conjunto de instrumentos |
10 |
| 89 |
Interruptor de luzes
exteriores |
5 |
| 90 |
Sensor de radar
inteligente do pára-choques traseiro esquerdo Sensor de radar inteligente do pára-choques traseiro direito |
5 |
| 91 |
Interruptor do monitor da
operação do pedal Interruptor da iluminação do footwell Movimentação elétrica (W242): Unidade de controle do sistema de gestão da bateria |
5 |
| 92 |
Unidade de controle do
sistema de combustível Unidade Elétrica (W242): Unidade de controle do trem de força do Gateway |
5 |
| 93 |
Unidade de controle
elétrico do freio de estacionamento |
5 |
| 94 | Unidade de controle suplementar do sistema de contenção | 7,5 |
| 95 |
Reconhecimento ocupado do
banco do passageiro dianteiro e unidade de controle do sistema de detecção de peso (WSS) da ACSR |
7,5 |
| 96 |
Motor do limpador da
bagageira |
15 |
| 97 |
Conector elétrico do
telefone móvel |
5 |
| 98 |
Unidade de controle SAM |
5 |
| 99 |
Unidade de controle do
monitor de pressão dos pneus |
5 |
| 100 |
Válido para o motor 133: INTERFACE
DE SELEÇÃO DIRETA |
5 |
| 101 |
4MATIC: Unidade
de controle de tração nas quatro rodas |
10 |
| 102 |
Receptor de radiotelefonia
estacionário aquecedor elétrico Acionamento elétrico (W242): Unidade de comando do trem de força Válido para veículos AMG a partir de 01.09.2015: Unidade de controle do modo de transmissão a partir de 01.06.2016: Interruptor de comutação de antena para telefone e aquecedor estacionário |
5 |
| 103 |
Unidade de controle para
sistema de chamadas de emergência Sistema de comunicações para serviços de telemática HERMES control unit |
5 |
| 104 |
Unidade de controle para
interface de mídia Unidade de conexão para multimídia |
5 |
| 105 |
Unidade de controle
Digital Audio Broadcasting Unidade de controle Satellite digital audio radio (SDAR) |
5 |
|
Unidade de sintonizador |
7,5 | |
| 106 |
Câmera multifunções |
5 |
| 107 |
Sintonizador de TV
digital |
5 |
| 108 |
até 31/05/2016: Câmara
de marcha atrás |
5 |
|
a partir de 01.06.2016: Invertendo
a câmera |
7,5 | |
| 109 |
Conector elétrico do
soquete de carregamento |
20 |
| 110 |
Unidade de controle de rádio COMAND Unidade de controle de som do motor |
30 |

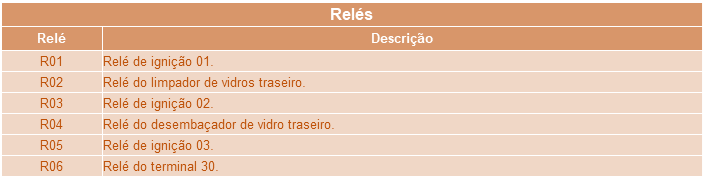

| Retransmissão | ||
| UMA | Relé do circuito 15 | |
| B |
Relé do limpador da janela
traseira |
|
| C | Relé do circuito 15R2 | |
| D |
Relé da janela traseira
aquecido |
|
| E |
Relé do circuito 15R1 |
|
| F |
Relé de 30g |
|
| G | Acionamento elétrico (W242): Park relé do motor 87 | |

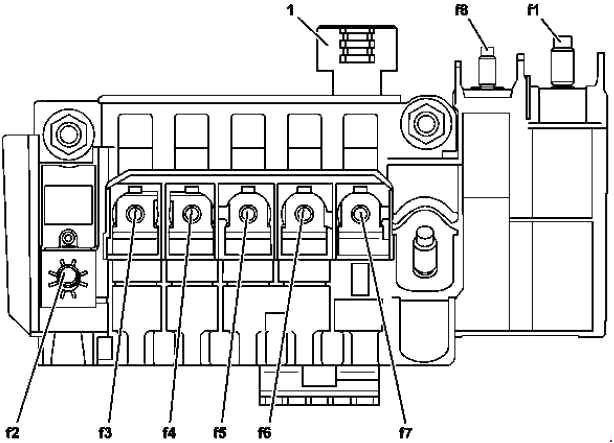

Caixa de pré-uso elétrico frontal
|
No. |
Função |
AMP. |
| 1 |
Alternador |
300 |
|
Acionamento elétrico
(W242): unidade
de controle do conversor DC / DC |
400 | |
| 2 | Caixa de fusíveis interior do veículo | 200 |
|
Válido para motor a
diesel: caixa
de fusíveis interior do veículo |
250 | |
| 3 | Unidade de controle de direção elétrica | 100 |
| 4 |
Unidade de controle SAM |
40 |
| 5 |
Motor de ventilador |
80 |
| 6 |
Válido para o motor 607: unidade
de controle de pré-aquecimento de combustível |
70 |
| 7 |
Válido para o motor 607
(Padrão de emissões EU5): unidade
de controle de reforço do aquecedor de regeneração DPF |
125 |
| 8 |
Válido para o motor 607,
651: estágio
de saída de brilho |
100 |
| Retransmissão | ||

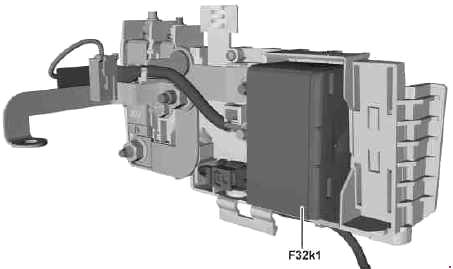

| F32k1 | Relé de desacoplamento | |
