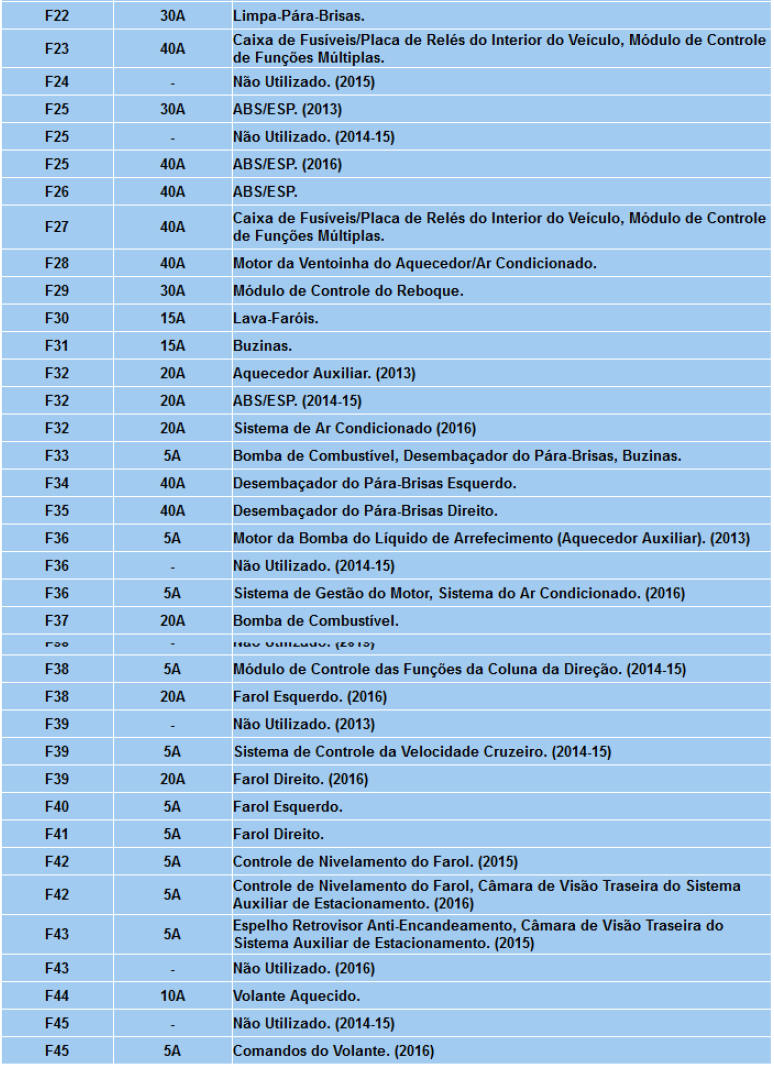

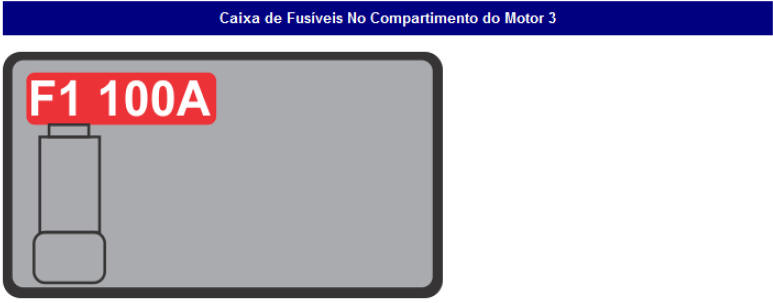

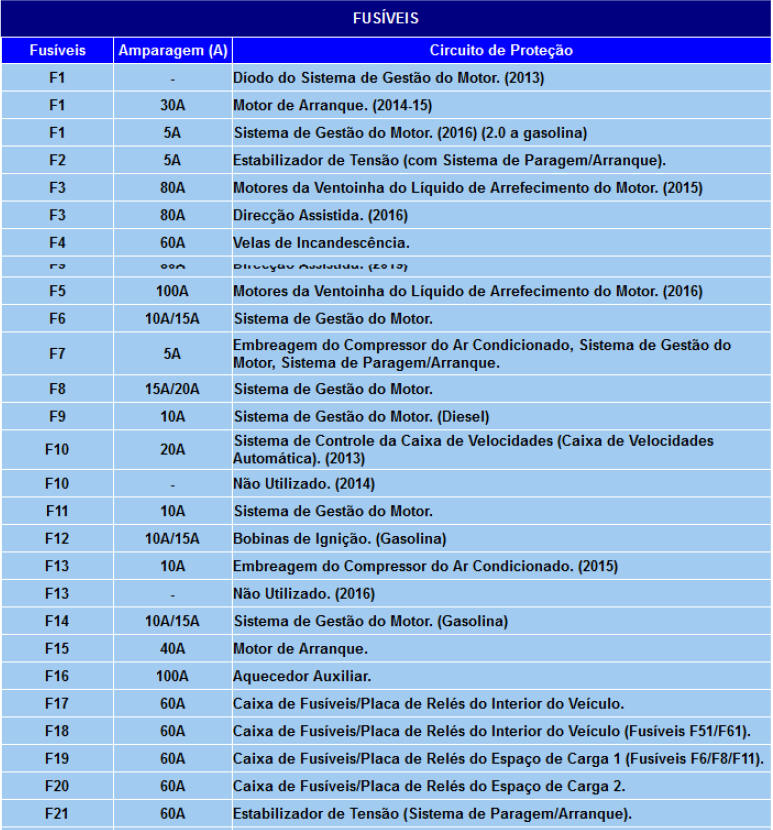

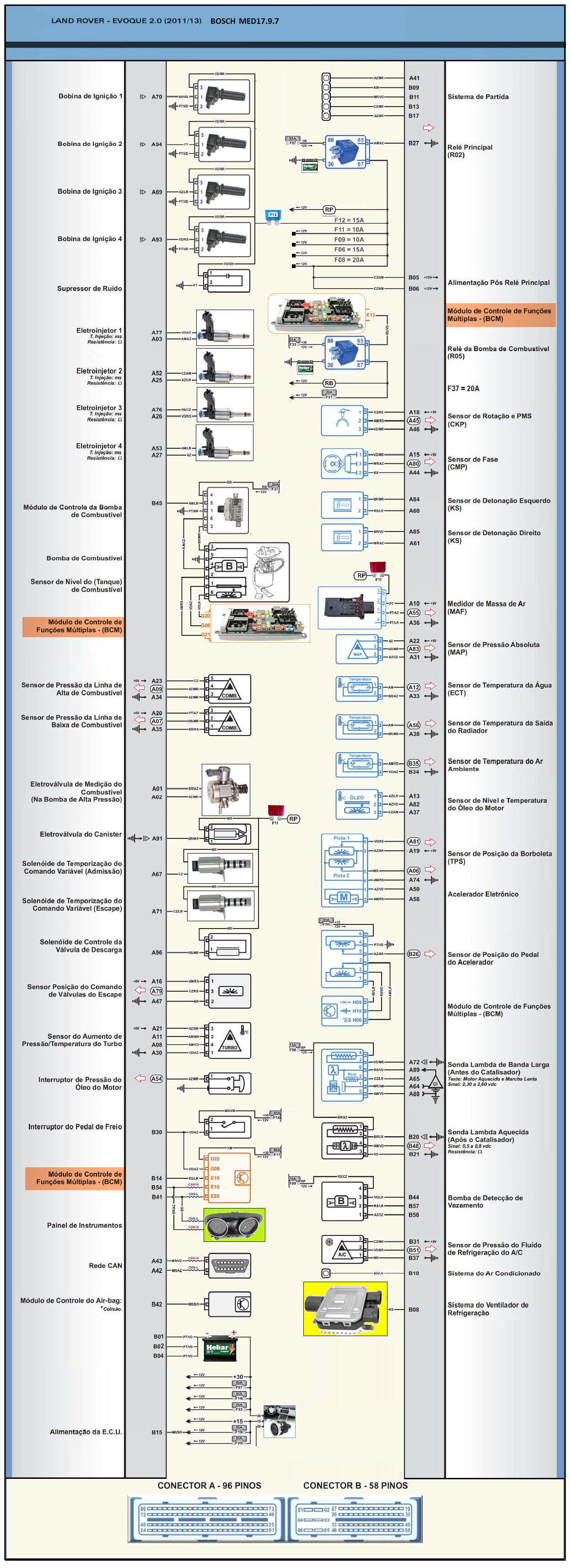

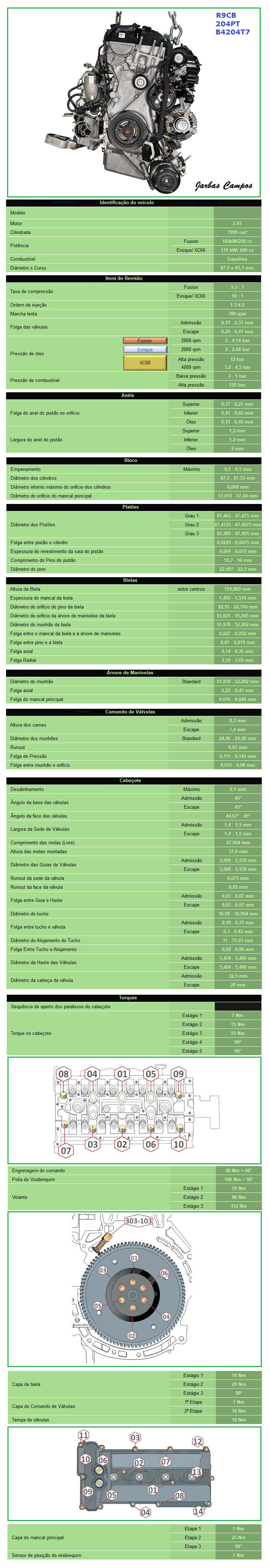

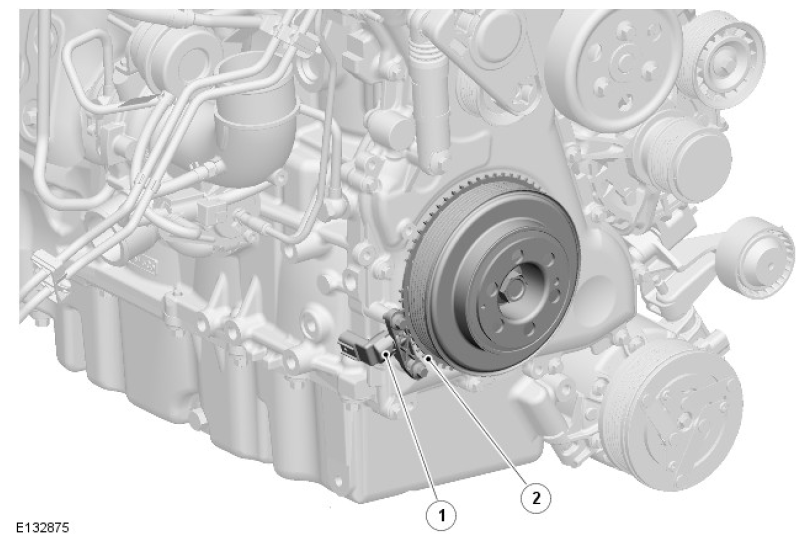

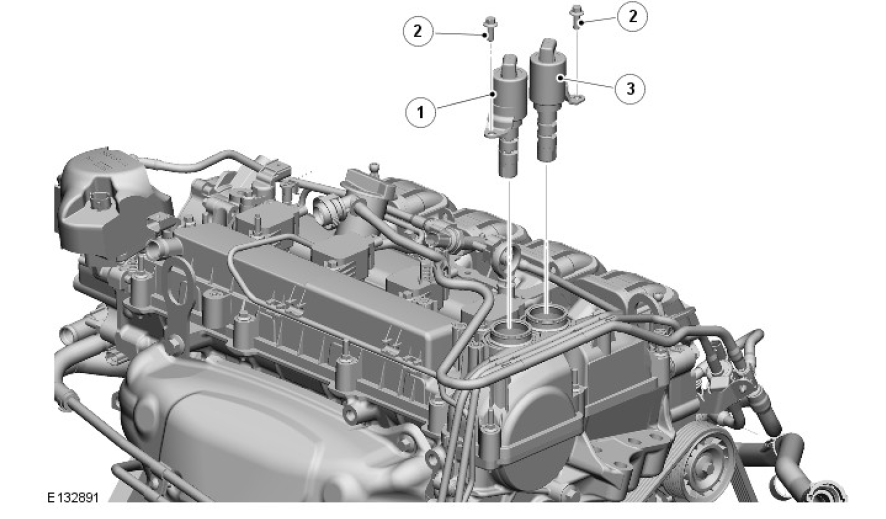

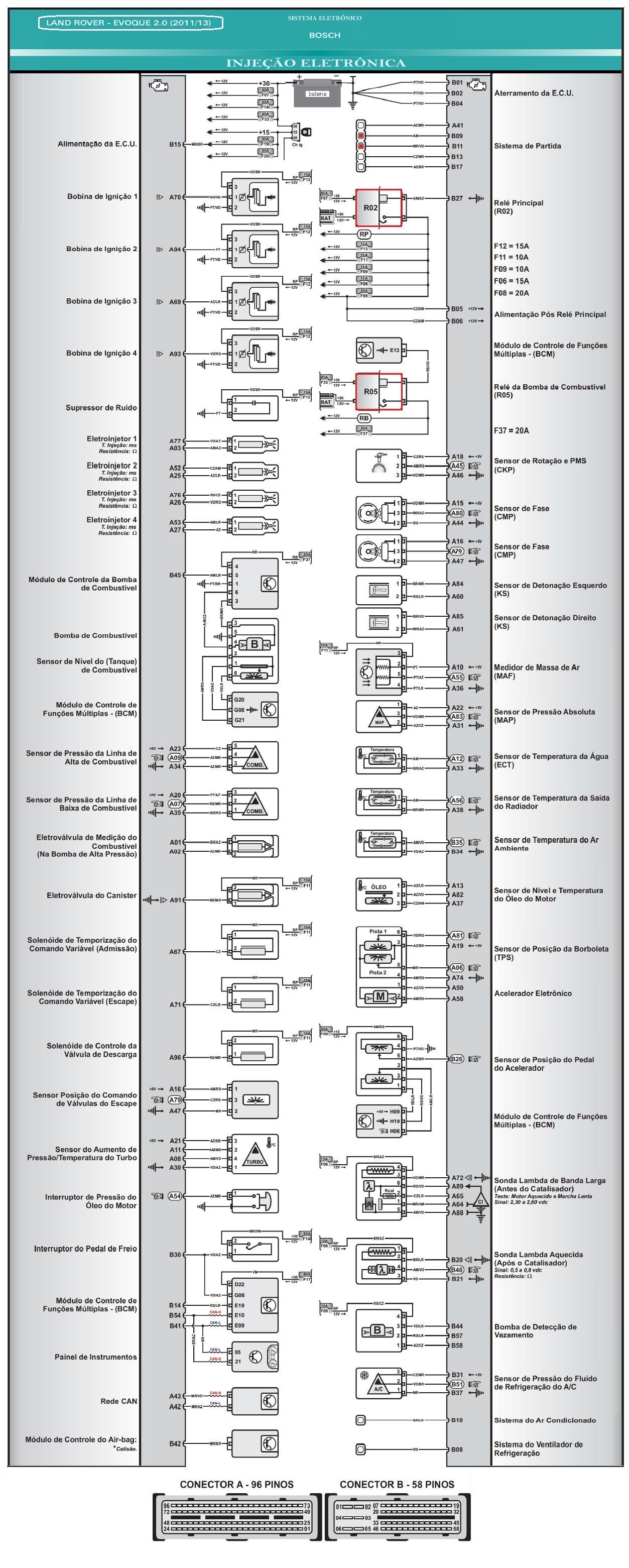

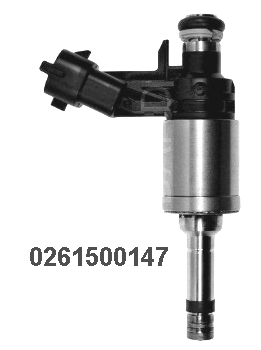

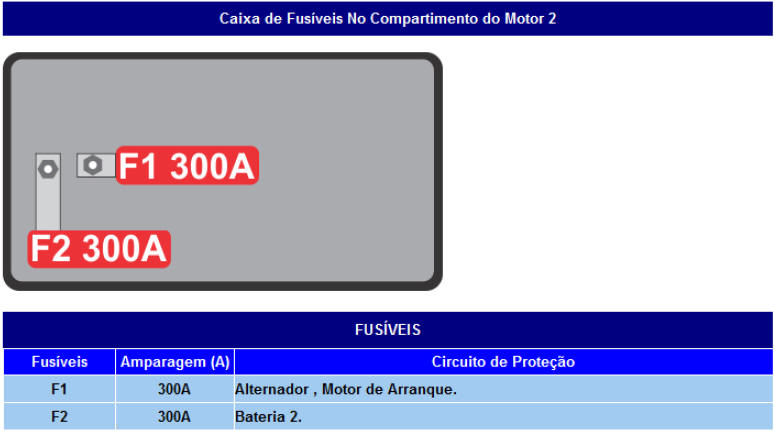

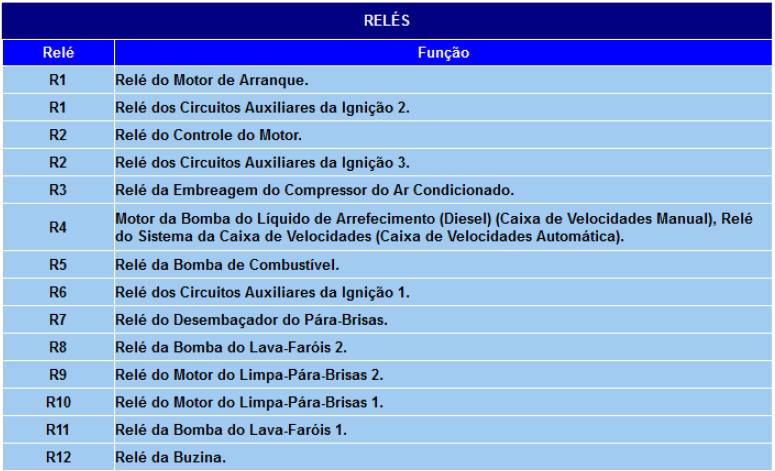

CAIXA DE FUSÍVEL DO COMPARTIMENTO DO MOTOR
1. Caixa de fusíveis do compartimento do motor.• Para obter acesso à caixa de fusíveis: Remova as duas fixações de plástico (consulte a ilustração) e puxe o tubo para cima para soltá-lo da caixa de ar.
• Destrave as abas (com setas) para liberar a tampa da caixa de fusíveis.
Os números e posições dos fusíveis do compartimento do motor são mostrados no interior da tampa da caixa de fusíveis.
|
№ |
UMA |
Circuitos protegidos |
|
1 |
Diodo * 5 30 |
Fornecimento de gestão do
motor Motor de arranque (2.2L diesel) Sistema de gestão do motor (2.0L de gasolina) |
|
2 |
5 |
Fornecimento do módulo de
tensão Gerenciamento de energia elétrica ** |
|
3 |
80 |
Ventiladores de
refrigeração Direcção assistida ** |
|
4 |
60 |
Diesel - velas
incandescentes |
|
5 |
80 100 ** |
Direção assistida elétrica
(EPAS) Ventiladores de refrigeração do motor ** |
|
6 |
15 15 ** 10 ** |
Sensores de oxigênio Sistema de gerenciamento do motor (2.0L gasolina. 2.2L diesel) ** Sistema de gerenciamento do motor (2.0L diesel) ** |
|
7 |
5 |
Gerência do motor,
embreagem do compressor do condicionamento de ar (A / C), motor
inteligente do batente / começo |
|
8 |
20 15 ** |
Sistema de gerenciamento
do motor (2.0L gasolina. 2.2L diesel) Sistema de gerenciamento do motor (2.0L diesel) ** |
|
9 |
10 |
Diesel - Sensores do motor Sistema de gestão do motor (diesel 2.0L. 2.2L diesel) Fluido de escape diesel (DEF) (2.0L diesel) |
|
10 |
20 |
Transmissão automática* |
|
11 |
10 |
Diesel and Petrol -
Sensores do motor |
|
12 |
15 15 10 ** |
Gasolina - Desvio de
recirculação do gás de escape (EGR), água no sensor de
combustível Gasolina - Bobinas de ignição Sistema de gestão do motor (diesel de 2,0 l) ** |
|
13 |
10 |
Embreagem de compressor A
/ C |
|
14 |
15 10 |
Sistema de gerenciamento
do motor (2.0L gasolina. 2.2L diesel) Sistema de gerenciamento do motor (2.0L diesel) |
|
15 |
40 |
Motor de arranque |
|
16 |
100 |
Aquecedor PTC |
|
17 |
60 |
Caixa de fusível do
compartimento do passageiro |
|
18 |
60 |
Caixa de fusível do
compartimento do passageiro |
|
19 |
60 |
Caixa de fusível do
compartimento de bagagem |
|
20 |
60 |
Caixa de fusível do
compartimento de bagagem |
|
21 |
60 |
Módulo de qualidade de
tensão, caixa de fusíveis do compartimento de bagagem Gestão de energia elétrica ** |
|
22 |
30 |
Limpadores dianteiros |
|
23 |
40 |
Caixa de fusível do
compartimento do passageiro |
|
24 |
30 |
Motor de arranque (diesel)
** |
|
25 |
30 * 40 ** |
Sistema de travagem
anti-bloqueio |
|
26 |
40 |
Sistema de travagem
anti-bloqueio |
|
27 |
40 |
Caixa de fusível do
compartimento do passageiro |
|
28 |
40 |
Aquecedor |
|
29 |
30 |
Freio de reboque elétrico
-Austrália |
|
30 |
15 |
Lavadora de faróis |
|
31 |
15 |
Chifres |
|
32 |
20 * 20 10 ** |
Aquecedor auxiliar * Sistema de travagem antibloqueio (ABS) Ar condicionado ** |
|
33 |
5 |
Bobinas de relé - Buzina,
Tela frontal aquecida, Bomba de combustível, Ignição prolongada |
|
34 |
40 |
Tela frontal aquecida LH |
|
35 |
40 |
RH Tela frontal aquecida |
|
36 |
5 |
Bomba de água auxiliar * Sistema de gerenciamento do motor. Ar condicionado** |
|
37 |
20 |
Bomba de combustivel |
|
38 |
20 ** 5 |
Farol - lado esquerdo ** Módulo de volante |
|
39 |
20 ** 5 |
Farol - lado direito ** Controle de cruzeiro adaptativo (ACC) |
|
40 |
5 |
Sistema de iluminação
dianteira adaptável (AFS) - farol direito |
|
41 |
5 |
Sistema de Iluminação
Frontal Adaptável (AFS) - Farol esquerdo |
|
42 |
5 |
Controle de faróis,
Unidade de controle de nivelamento de faróis dinâmicos, Câmera
de visão traseira |
|
43 |
5 * |
Auxílio de farol alto,
Câmera de visão traseira, Clima / Bobinas de assento aquecidas * |
|
44 |
10 |
Volante aquecido |
|
45 |
5 |
Volante ** Diesel - Bomba de água auxiliar, água no sensor de combustível * |
** 2016-

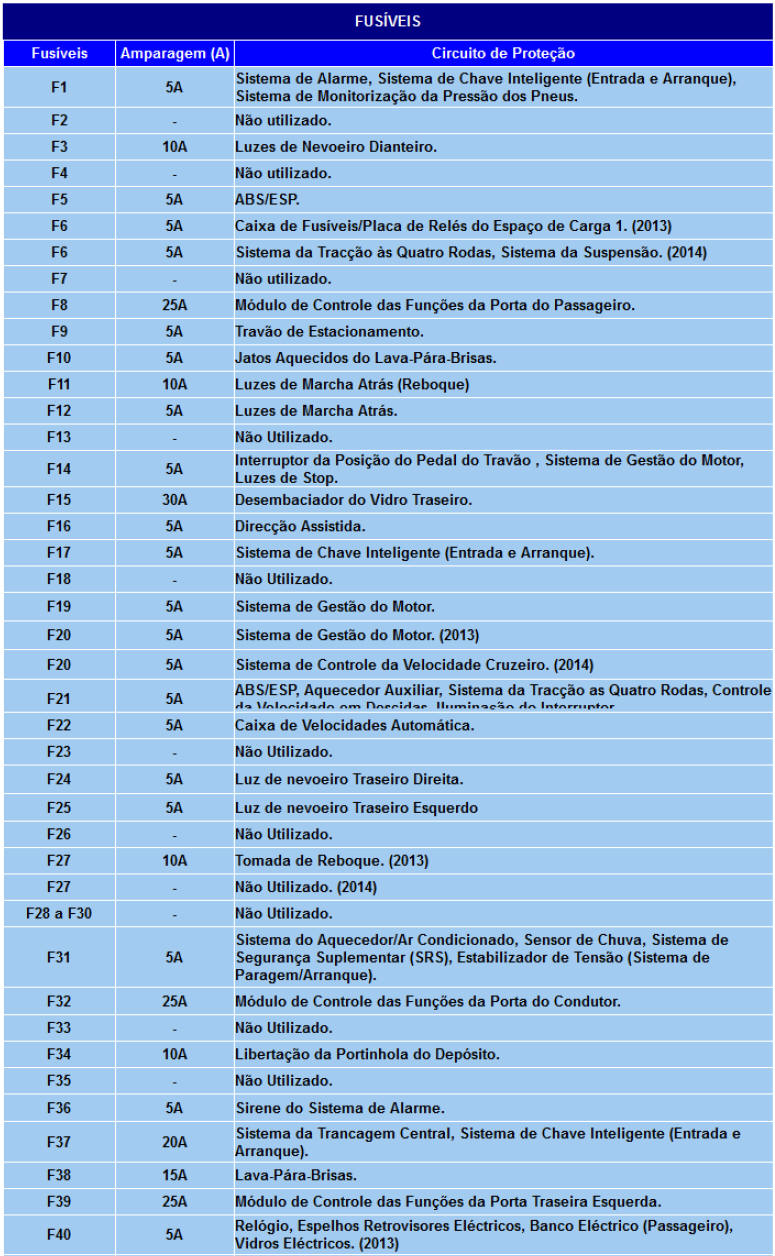

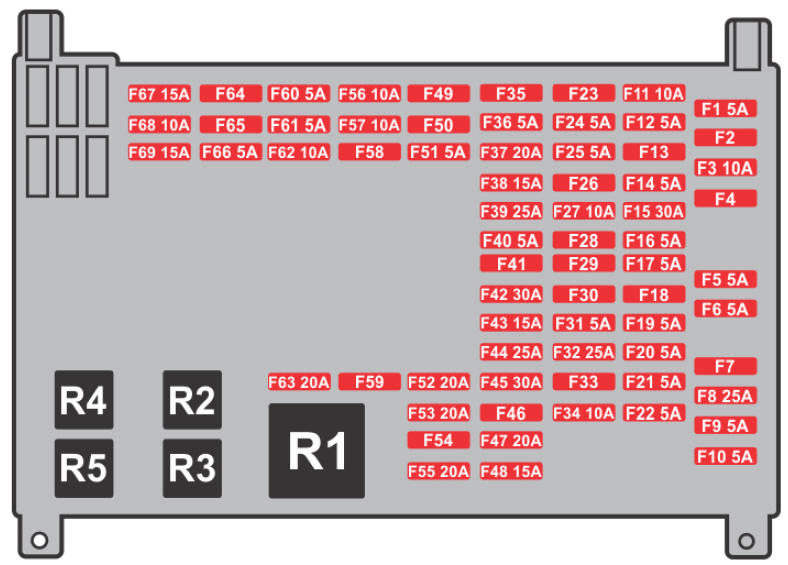

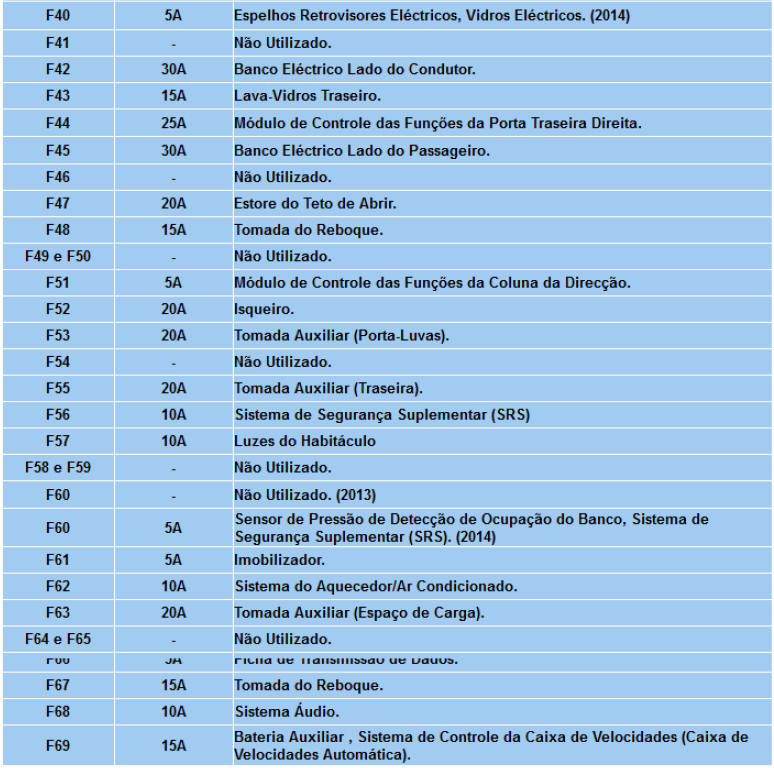

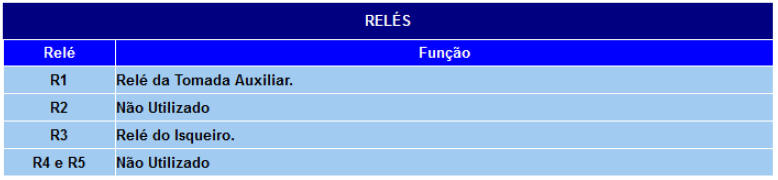

CAIXA DE FUSÍVEL DO COMPARTIMENTO DE PASSAGEIROS
2. Caixa de fusíveis do
compartimento dos passageiros (superior): Abra o porta-luvas e
retire o painel do revestimento da caixa de luvas. Uma etiqueta no
painel mostra os circuitos protegidos e os locais dos fusíveis.
3. Caixa de fusíveis do habitáculo (inferior): Remova o painel de acesso inferior.
3. Caixa de fusíveis do habitáculo (inferior): Remova o painel de acesso inferior.
|
№ |
UMA |
Circuitos protegidos |
|
1 |
5 |
Receptor de chave
inteligente. Sensor de alarme. Sistema de Monitorização da
Pressão dos Pneus (TPMS) |
|
2 |
- |
- |
|
3 |
10 |
Luzes de nevoeiro |
|
4 |
- |
- |
|
5 |
5 |
Sistema de travagem
antibloqueio (ABS) |
|
6 |
5 |
Fusebox do compartimento
do motor / bagagem * Dinâmica adaptativa, módulo de controle diferencial elétrico (E-diff) |
|
7 |
- |
- |
|
8 |
25 |
Módulo da porta do
passageiro |
|
9 |
5 |
Freio de estacionamento
elétrico |
|
10 |
5 |
Jatos de lava aquecidos |
|
11 |
10 |
Reboque ligeiro reverso |
|
12 |
5 |
Luzes reversas |
|
13 |
- |
- |
|
14 |
5 |
Interruptor do pedal de
freio |
|
15 |
30 |
Tela traseira aquecida |
|
16 |
5 |
Direção assistida de
energia elétrica |
|
17 |
5 |
Módulo de controle de
entrada sem chave |
|
18 |
- |
- |
|
19 |
5 |
Módulo de controle de
gerenciamento do motor |
|
20 |
5 |
Controle de Cruzeiro
Adaptativo (ACC) |
|
21 |
5 |
Unidade de controle do
aquecedor do PTC, interruptor do console central, interruptor de
fáscia externo |
|
22 |
5 |
Transmissão automática |
|
23 |
- |
- |
|
24 |
5 |
Lâmpada de nevoeiro
traseira RH |
|
25 |
5 |
LH farol de nevoeiro
traseiro |
|
26 |
- |
- |
|
27 |
10 |
Luzes de posição do
reboque |
|
28 |
- |
- |
|
29 |
- |
- |
|
30 |
- |
- |
|
31 |
5 |
Sensor de chuva,
Interruptor da lâmpada auxiliar, Módulo de voltagem, Sensor de
umidade, Lâmpada de desativação do airbag do passageiro |
|
32 |
25 |
Módulo da porta do
motorista |
|
33 |
- |
- |
|
34 |
10 |
Bloqueio da aba de
combustível, desbloqueio da aba de combustível |
|
35 |
- |
- |
|
36 |
5 |
Sirene com bateria |
|
37 |
20 |
Módulo de controle de
entrada sem chave |
|
38 |
15 |
Lavadora de tela frontal |
|
39 |
25 |
Módulo da porta traseira
LH |
|
40 |
5 |
Interruptor da janela da
porta do excitador, pulso de disparo, passagem lombar lombar do
banco dianteiro |
|
41 |
- |
- |
|
42 |
30 |
Assento dianteiro do
motorista |
|
43 |
15 |
Lavadora de tela traseira |
|
44 |
25 |
Módulo da porta traseira
do RH |
|
45 |
30 |
Banco dianteiro do
passageiro |
|
46 |
- |
- |
|
47 |
20 |
Unidade de controle
Sunblind |
|
48 |
15 |
Fonte de alimentação do
conector de reboque |
|
49 |
- |
- |
|
50 |
- |
- |
|
51 |
5 |
Comutadores de volante |
|
52 |
20 |
Isqueiro |
|
53 |
20 |
Tomada de alimentação de
acessório de caixa de cubby |
|
54 |
- |
- |
|
55 |
20 |
Tomada de alimentação
acessória do console traseiro |
|
56 |
10 |
Sistema de retenção
suplementar (SRS) |
|
57 |
10 |
Lâmpadas interiores |
|
58 |
- |
- |
|
59 |
- |
- |
|
60 |
5 |
Sensor de ocupação,
lâmpada desabilitadora do airbag do passageiro |
|
61 |
5 |
Iniciar unidade de
controle |
|
62 |
10 |
Sistema de controle
climático * |
|
63 |
20 |
Tomada de alimentação
acessória do compartimento de bagagem |
|
64 |
- |
- |
|
65 |
- |
- |
|
66 |
5 |
Diagnóstico |
|
67 |
15 |
Reboque |
|
68 |
- |
- |
|
69 |
15 |
Transmissão automática |

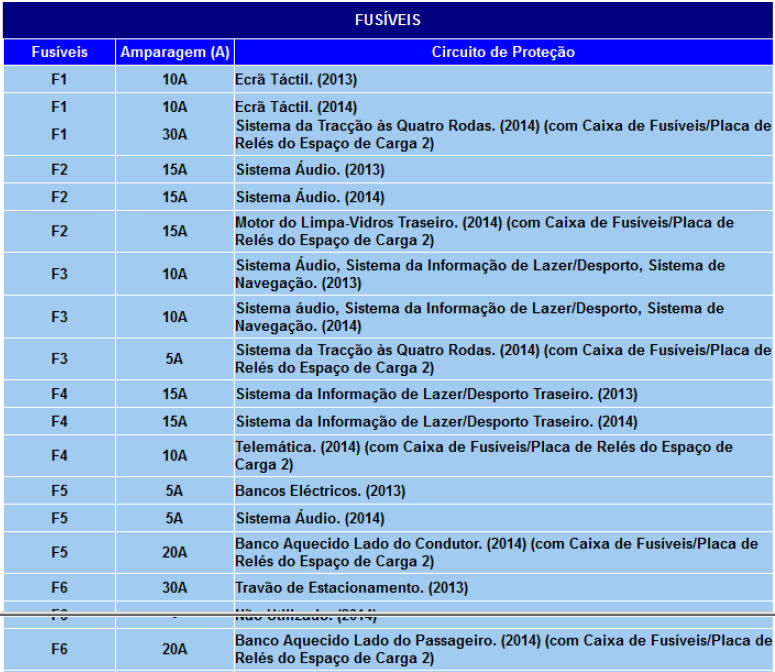

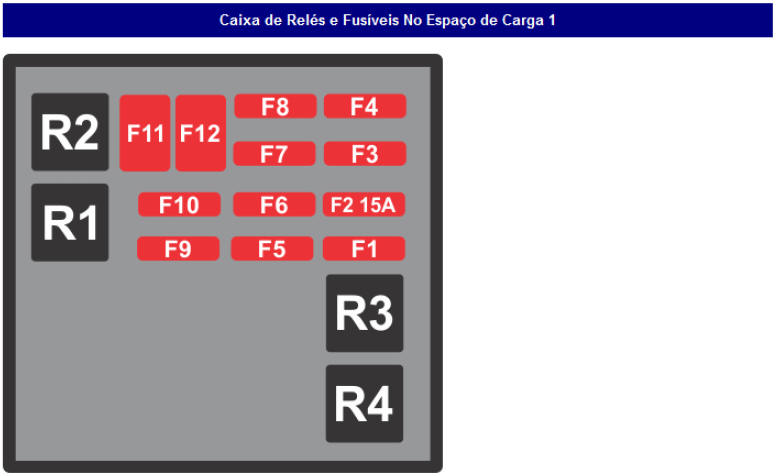

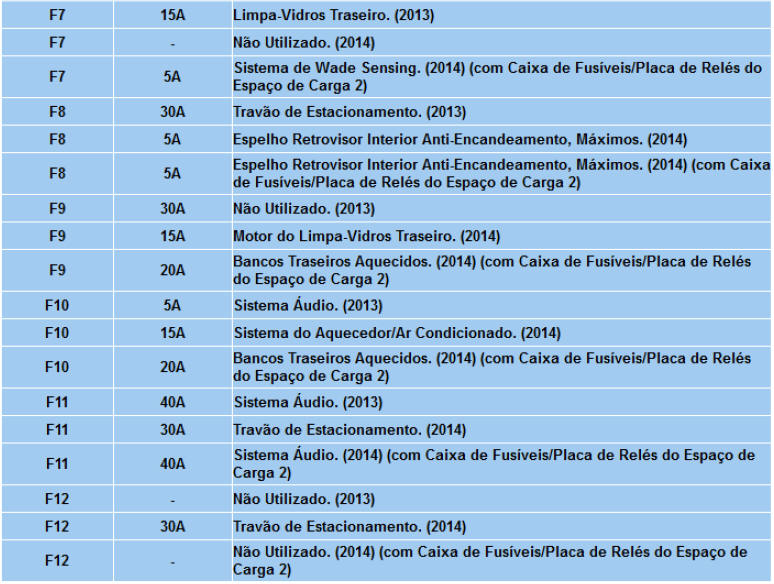

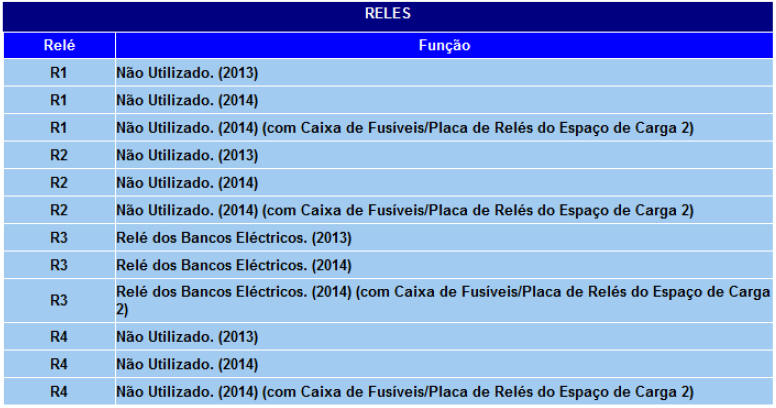

COMPARTIMENTO DE BAGAGENS
2012-
|
№ |
UMA |
Circuitos protegidos |
|
FA1 |
10 |
Tela sensível ao toque |
|
FA2 |
15 |
Módulo de rádio |
|
FA3 |
10 |
Módulo de rádio / TV
digital |
|
FA4 |
15 |
Entretenimento no banco
traseiro |
|
FA5 |
5 |
Interruptor de assento |
|
FA6 |
30 |
Freio de estacionamento elétrico |
|
FA7 |
15 |
Limpador traseiro |
|
FA8 |
30 |
Freio de estacionamento
elétrico |
|
FA9 |
- |
- |
|
FA10 |
5 |
Amplificador |
|
FA11 |
40 |
Amplificador |
|
FA12 |
- |
- |
|
FB1 |
5 |
Dinâmica adaptativa |
|
FB2 |
15 |
Módulo diferencial E |
|
FB3 |
15 |
Aquecedor do assento do
motorista |
|
FB4 |
15 |
Aquecedor do banco do
passageiro |
|
FB5 |
30 |
Dinâmica adaptativa |
|
FB6 |
25 |
Porta traseira do poder |
|
FB7 |
5 |
Aquecedor de combustível
queimador receptor RF |
|
FB8 |
10 |
Conjunto de instrumentos |
|
FB9 |
5 |
Câmera de proximidade |
|
FB10 |
5 |
Monitoramento Blindspot |
|
FB11 |
- |
- |
|
FB12 |
- |
- |
-2015
|
№ |
UMA |
Circuitos protegidos |
| Caixa de fusíveis superior | ||
|
FB1 |
5 |
Dinâmica adaptativa |
| FB2 |
15 |
Módulo de controle
diferencial elétrico (E-diff) |
|
FB3 |
10 |
Centro de mensagens |
|
FB4 |
5 |
Módulo de gateway |
|
FB5 |
30 |
Dinâmica adaptativa |
|
FB6 |
25 |
Porta traseira motorizada |
|
FB7 |
5 |
Receptor aquecedor auxiliar |
|
FB8 |
5 |
Chaves do assento do
motorista / passageiro |
|
FB9 |
- |
- |
|
FB10 |
10 |
Monitoramento de ponto
cego (BSM), câmera de visão traseira |
|
FB11 |
40 |
Amplificador de áudio |
|
FB12 |
- |
- |
|
Caixa de fusíveis
inferior |
||
|
FA1 |
30 |
Módulo de controle
diferencial elétrico (E-diff) |
|
FA2 |
15 |
Limpador traseiro |
|
FA3 |
5 |
Módulo de controle
diferencial elétrico (E-diff) |
|
FA4 |
10 |
Telemática Rodoviária |
|
FA5 |
20 |
Assento aquecido / clima
do motorista |
|
FA6 |
20 |
Assento aquecido /
climatico do passageiro |
|
FA7 |
5 |
Módulo de detecção Wade |
|
FA8 |
5 |
Espelho de escurecimento
interior / assistência do feixe alto |
|
FA9 |
20 |
Assento aquecido traseiro
esquerdo |
|
FA10 |
20 |
Assento aquecido traseiro
direito |
|
FA11 |
30 |
Freio de Estacionamento
Elétrico (EPB) |
|
FA12 |
30 |
Freio de Estacionamento
Elétrico (EPB) |
|
Caixa de fusíveis
radiante |
||
|
1 |
15 |
Tela sensível ao toque,
painel de controle frontal integrado |
|
2 |
10 |
Amplificador de áudio |
|
3 |
- |
- |
|
4 |
10 |
Navegação, sintonizador de
televisão |
|
5 |
15 |
Unidade de cabeça de áudio |
|
6 |
15 |
Painel de entrada / saída
de áudio de vídeo |
|
7 |
- |
- |
|
8 |
- |
- |
|
9 |
- |
- |
|
10 |
- |
- |
|
11 |
- |
- |
|
12 |
- |
- |
|
13 |
- |
- |
|
14 |
- |
- |
|
15 |
15 |
Painéis de controle
integrados dianteiros e traseiros - aquecimento e ventilação |
|
16 |
20 |
Aquecedor de apoio a combustível |
2016
|
№ |
UMA |
Circuitos protegidos |
|
Caixa de fusíveis
superior |
||
|
FA1 |
30 |
Sistemas de tração nas
quatro rodas |
|
FA2 |
15 |
Limpador traseiro |
|
FA3 |
5 |
Sistemas de tração nas
quatro rodas |
|
FA4 |
10 |
Telemática |
|
FA5 |
20 |
Assento aquecido / clima
do motorista |
|
FA6 |
20 |
Assento aquecido /
climatico do passageiro |
|
FA7 |
5 |
Wade sentindo |
|
FA8 |
5 |
Espelho retrovisor. Feixe
alto automático |
|
FA9 |
20 |
Assento aquecido traseiro esquerdo |
|
FA10 |
20 |
Assento aquecido traseiro
direito |
|
FA11 |
40 |
Fluido de Escape Diesel (DEF) |
|
FA12 |
- |
- |
|
Caixa de fusíveis
inferior |
||
|
FB1 |
- |
- |
|
FB2 |
5 |
Controle de cruzeiro
adaptativo (ACC) |
|
FB3 |
10 |
Painel de instrumentos |
|
FB4 |
5 |
Módulo de gateway |
|
FB5 |
30 |
Suspensão adaptativa |
|
FB6 |
25 |
Porta traseira motorizada |
|
FB7 |
5 |
Aquecedor auxiliar |
|
FB8 |
15 |
Interruptores do banco do
motorista / passageiro |
|
FB9 |
10 |
Exibição Head-Up (HUD) |
|
FB10 |
10 |
Monitor de ponto cego (BSM) |
|
FB11 |
40 |
Amplificador de áudio |
|
FB12 |
20 |
Amplificador de áudio |
|
Caixa de fusíveis
radiante |
||
|
1 |
15 |
Tela sensível ao
toque. Painel de controle frontal integrado |
|
2 |
10 |
Amplificador de áudio |
|
3 |
10 |
Porta traseira do gesto |
|
4 |
10 |
Navegação. Telefone |
|
5 |
15 |
Unidade de cabeça de áudio |
|
6 |
15 |
Painel de entrada / saída
de áudio de vídeo |
|
7 |
- |
- |
|
8 |
- |
- |
|
9 |
- |
- |
|
10 |
- |
- |
|
11 |
- |
- |
|
12 |
- |
- |
|
13 |
- |
- |
|
14 |
- |
- |
|
15 |
15 |
Painéis de controle
integrados dianteiros e traseiros - aquecimento e ventilação |
|
16 |
20 |
Aquecedor de apoio a combustível |

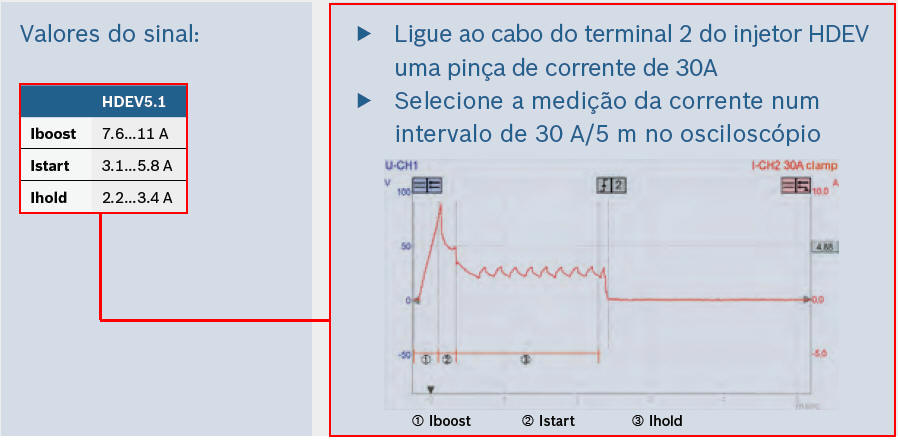

HDEV5.1
