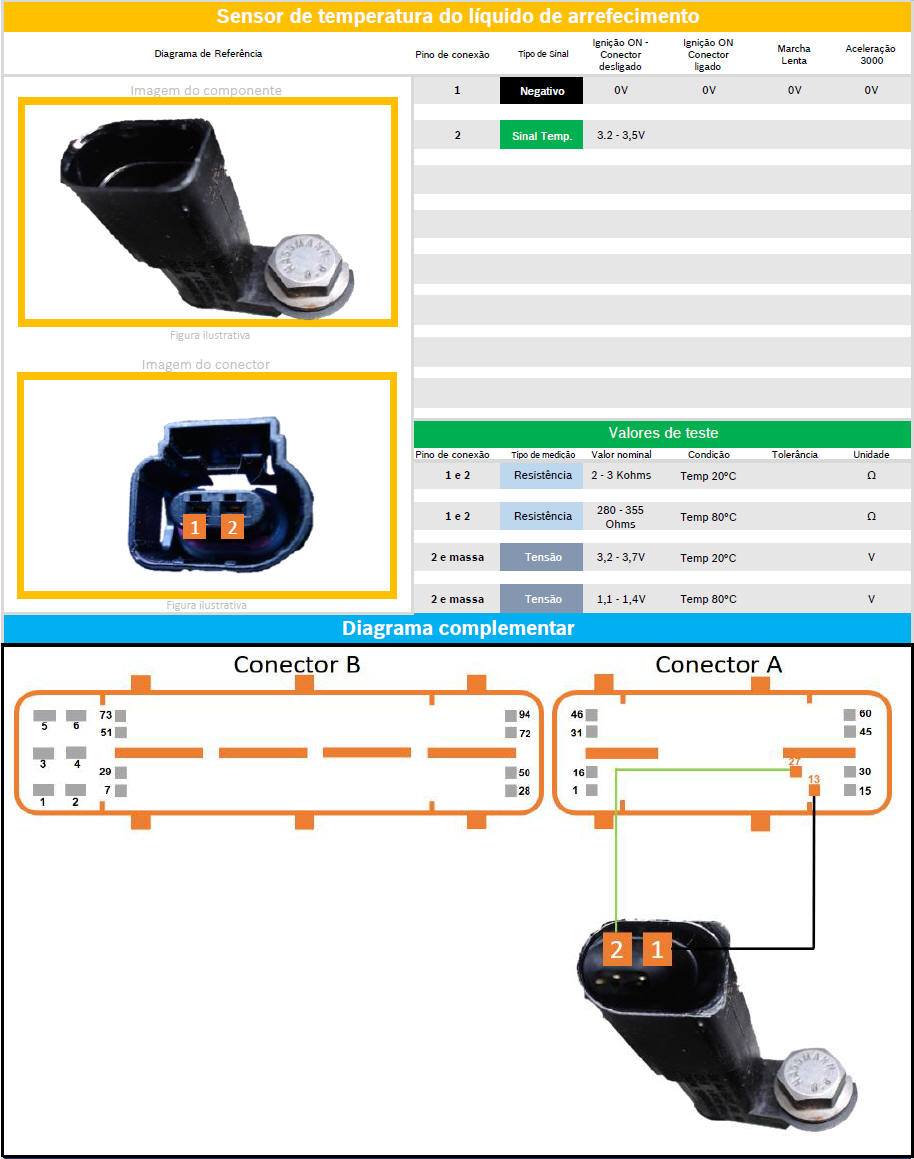

| DIAGNÓSTICO SENSORES E SINAIS DE ENTRADA |
|
|
|
|
|
|
|
|
|
|

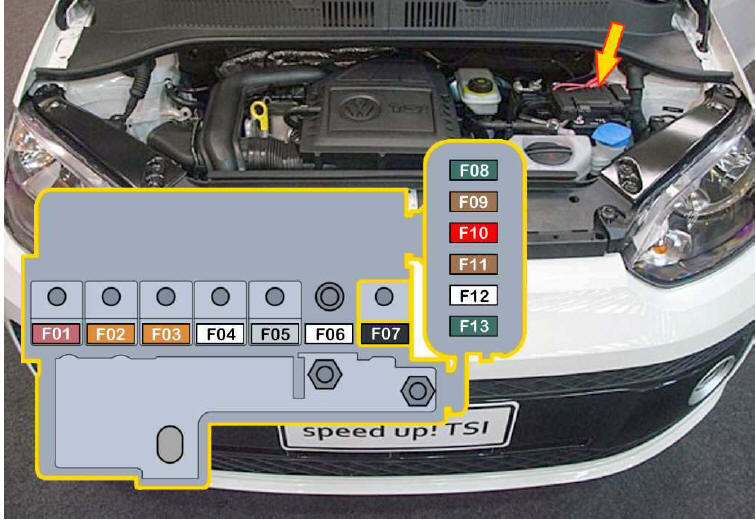

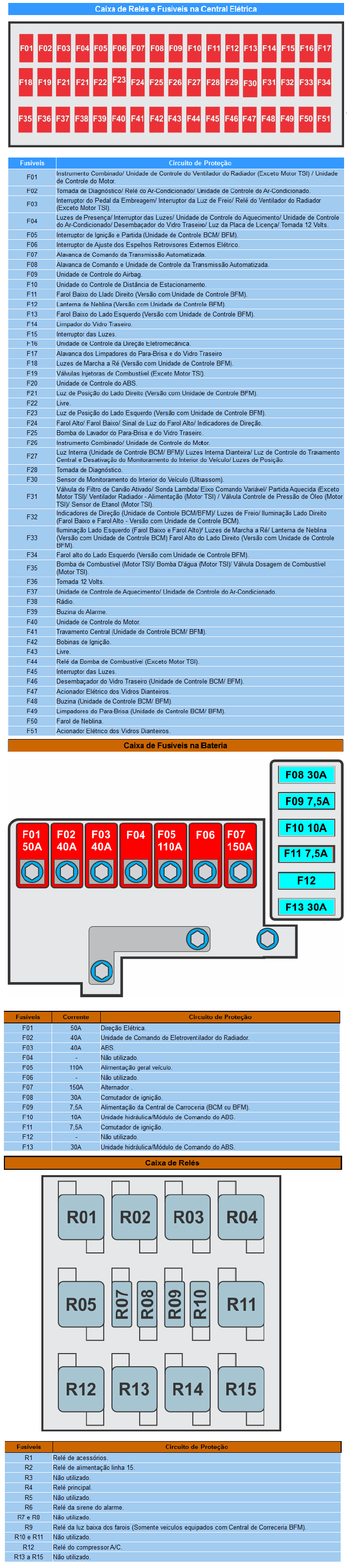

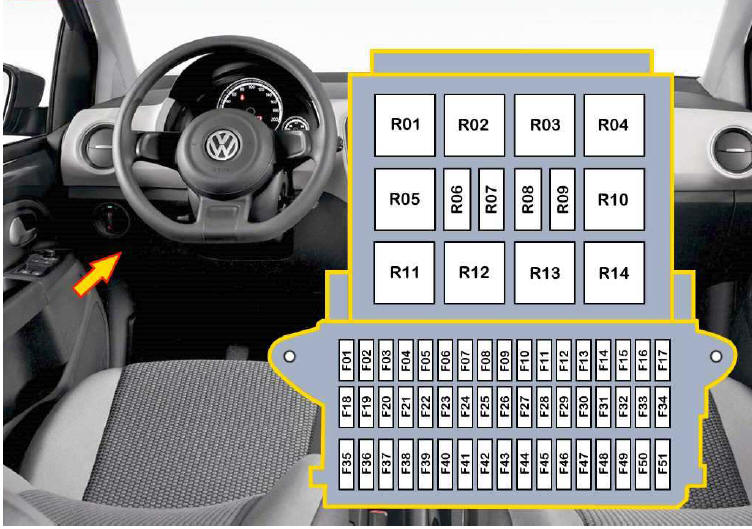

| FUSÍVELDESCRIÇÃO/SIGNIFICADO F01i............: Painel de instrumentos / Unidade de controle do ventilador do radiador (exceto motor TSI) / Unidade de controle do motor F02i............: Conector de diagnóstico / Rele do ar-condicionado / Unidade de controle do ar condicionado F03i............: Interruptor do pedal da embreagem / Interruptor da luz de freio / Rele do ventilador do radiador (exceto motor TSI) F04i............: Luzes de presença / Interruptor das luzes / Unidade de controle do aquecimento / Unidade de controle do ar condicionado / Desembaçador do vidro traseiro / Luz da placa de licença / Tomada 12 Volts F05i............: Interruptor de ignição e partida (unidade de controle BCM/BFM) F06i............: Interruptor de ajuste dos espelhos retrovisores externos elétrico F07i............: Alavanca de comando da transmissão automatizada F08i............: Alavanca de comando e unidade de controle da transmissão automatizada F09i............: Unidade de controle do airbag F10i............: Unidade do controle de distancia de estacionamento F11i............: Farol baixo do lado direito (versão com unidade de controle BFM) F12i............: Lanterna de neblina (versão com unidade de controle BFM) F13i............: Farol baixo do lado esquerdo (versão com unidade de controle BFM) F14i............: Limpador do vidro traseiro F15i............: Interruptor das luzes F16i............: Unidade de controle da direção eletromecânica F17i............: Alavanca dos limpadores do para-brisa e do vidro traseiro F18i............: Luzes de marcha a ré (versão com unidade de controle BFM) F19i............: Válvulas injetoras de combustível (exceto motor TSI) F20i............: Unidade de controle do ABS F21i............: Luz de posição do lado direito (versão com unidade de controle BFM) F22i............: Livre F23i............: Luz de posição do lado esquerdo (versão com unidade de controle BFM) F24i............: Farol alto / Farol baixo / Sinal de luz do farol alto / Indicadores de direção F25i............: Bomba do lavador do para-brisa e do vidro traseiro F26i............: Instrumento combinado / Unidade de controle do motor F27i............: Luz interna (unidade de controle BCM/BFM) / Luzes interna dianteira / Luz de controle do travamento central e desativação do monitoramento do interior do veiculo / Luzes de posição F28i............: Conector de diagnóstico F29i............: Unidade de controle BCM/BFM F30i............: Sensor do monitoramento do interior do veiculo (ultrassom) F31i............: Válvula do filtro de carvão ativado / Sonda lambda / Eixo comando variável / Partida Aquecida (exceto motor TSI) / Eletroválvula do canister / Ventilador Radiador - Alimentação (motor TSI) / Válvula controle de pressão de óleo (motor TSI) / Sensor de Etanol (motor TSI) F32i............: Indicadores de direção (unidade de controle BCM/BFM) / Luzes de freio / Iluminação lado direito (farol baixo e farol alto - versão com unidade de controle BCM) F33i............: Iluminação lado esquerdo (farol baixo e farol alto) / Luzes de marcha a ré / Lanterna de neblina (versão com unidade de controle BCM) Farol alto do lado direito (versão com unidade de controle BFM) F34i............: Farol alto do lado esquerdo (versão com unidade de controle BFM) F35i............: Bomba de combustível (motor TSI) / Bomba d'agua (motor TSI) / Válvula dosagem de combustível (motor TSI) F36i............: Tomada 12 Volts F37i............: Unidade de controle de aquecimento / Unidade de controle do ar-condicionado F38i............: Radio F39i............: Buzina do alarme F40i............: Unidade de controle do motor F41i............: Travamento central (unidade de controle BCM/BFM) F42i............: Bobinas de ignição
F43i............: Livre
|
 |
 |
