Painel de instrumentos

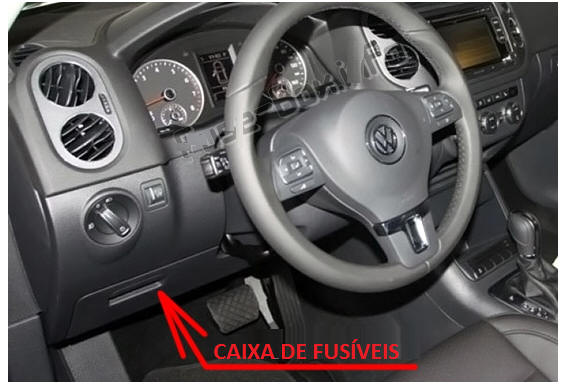

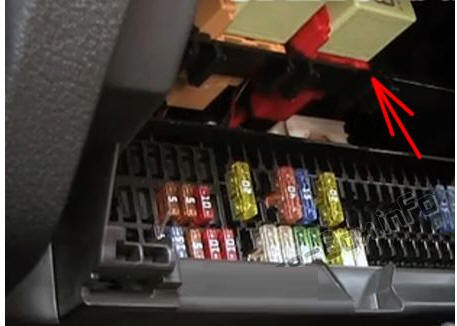

A caixa de fusíveis está localizada atrás do compartimento de armazenamento abaixo do volante

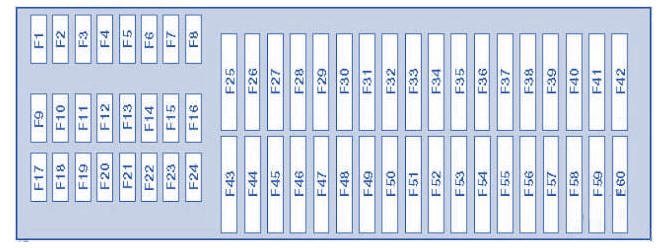

Atribuição dos fusíveis no Painel de Instrumentos
№ Amp Circuitos protegidos
1 -
2 -
3 -
4 -
5 -
6 -
7 -
8 -
9 5 Módulo de controle do sistema de restrição suplementar (SRS)
10 10 Módulo de controle de tração nas quatro rodas
11 5 Módulo de controle de ajuda ao estacionamento, módulo de controle do sistema de estacionamento próprio
12 10 Módulo de controle do farol de descarga de gás (LH)
13 5 Sistema ABS / ESP, sistema AC, espelho interno antiencandeamento, jatos lavadores de para-brisa aquecidos, módulo de controle de ocupação do assento, módulo de controle da transmissão (TCM), luzes de ré, sistema de gerenciamento do motor
14 10 Módulo de controle ABS, módulo de controle do motor (ECM), assentos aquecidos, módulo de controle de direção hidráulica, módulo de controle de suspensão, módulo de controle de reboque, módulo de controle AC, módulo de controle de instrumentação, módulo de controle de gateway de barramento de dados CAN
15 10 Aquecedor auxiliar, conector de link de dados (DLC), módulo de controle do freio de estacionamento, gerenciamento do motor, módulo de controle de direção do farol
16 10 Módulo de controle do farol de descarga de gás (RH)
17 5 Painel de instrumentos
18 10 Módulo de controle de telefone celular, módulo de controle de multimídia
19 10 Módulo de controle de função da coluna de direção 2
20 5 Módulo de controle ABS, sistema AC, módulo de controle de transmissão (TCM)
21 15 Módulo de controle de função da porta, parte traseira esquerda, módulo de controle da função da porta, parte traseira direita, módulo de controle multifuncional 2
22 5 Sistema de alarme, módulo de controle multifuncional 2
23 10 Sistema ABS / ESP, sistema AC, conector de link de dados (DLC), módulo de controle da câmera de visão traseira, interruptor do farol
24 10 Módulo de controle de função de porta, motorista, módulo de controle de função de porta, passageiro
25 20 Módulo de controle de transmissão (TCM)
26 -
27 -
28 40 Módulo de controle AC, aquecedor auxiliar
29 15 Motor do limpador do pára-brisa traseiro
30 -
31 20 Tomadas de alimentação auxiliares, isqueiro
32 -
33 -
34 -
35 -
36 -
37 -
38 10 Módulo de controle de função da coluna de direção 1
39 20 Lavadores de faróis
40 15 Módulo de controle de trailer
41 15 Módulo de controle de trailer
42 20 Módulo de controle de trailer
43 25 Módulo de controle do teto solar
44 25 Módulo de controle do freio de estacionamento
45 25 Motor do ventilador do aquecedor, janela traseira aquecida
46 30 Módulo de controle de função de porta, motorista, módulo de controle de função de porta, passageiro
47 30 Módulo de controle de função de porta, motorista, módulo de controle de função de porta, parte traseira direita
48 15 Bomba de combustível (FP)
49 20 Módulo de controle multifuncional 2
50 25 Módulo de controle do freio de estacionamento
51 40 Módulo de controle do motor do ventilador do aquecedor / CA
52 30 Módulo de controle do aquecedor do assento
53 20
 30		 Lavadores de faróis
54 30 Tomadas de alimentação auxiliares
55 15 Ajuste de suporte lombar
56 15 Módulo de controle de suspensão
57 25 Módulo de controle da cortina solar
58 1 Luz de aviso do trailer
59 20 Módulo de controle multimídia
60 -





№ Descrição
1 Relé do aquecedor auxiliar
2 Relé do motor de partida
3 -
4 Relé do ventilador do aquecedor
5 Relé da buzina do sistema de alarme / relé da bomba do lavador de faróis
6 Relé da bomba de combustível (FP)
7 Relé 1 do aquecedor do líquido de arrefecimento do motor
8 Relé da bomba do refrigerante do motor - alguns modelos Relé da bomba de
combustível (FP) - alguns modelos
Relé da bomba de combustível do aquecedor auxiliar - alguns modelos
9 Relé 2 do aquecedor do refrigerante do motor

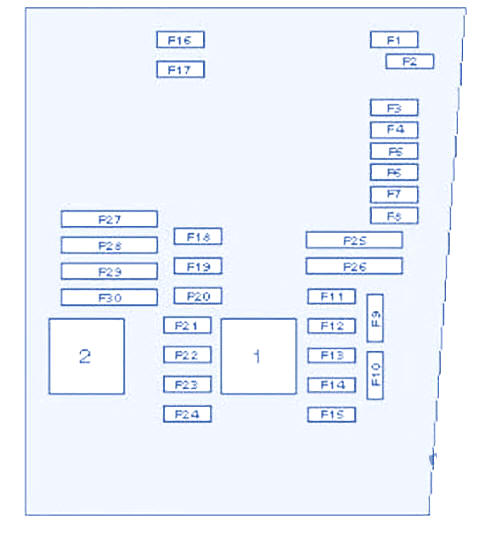

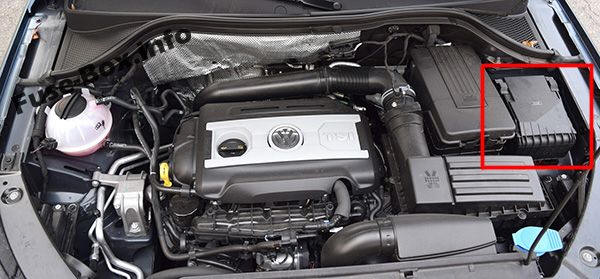

Atribuição dos fusíveis no compartimento do motor
№ Amp Circuitos protegidos
1 -
2 -
3 5 Módulo de controle multifuncional 2
4 30 Sistema ABS / ESP
5 -
6 5 Módulo de controle de instrumentação, módulo de controle de função da coluna de direção 2
7 40 Circuitos principais de ignição
8 25 Entretenimento automotivo (ICE)
8 25 Conversor de voltagem
9 5 Módulo de controle de telefonia móvel
10 5
10		 Módulo de controle do motor (ECM)
11 20 Módulo de controle do aquecedor auxiliar
12 5 Módulo de controle de gateway de barramento de dados CAN
13 15
30		 Módulo de controle do motor (ECM)
14 5 Sistema de gerenciamento de motor
15 5
10
15		 Bomba de combustível (FP), embreagem do compressor AC, sistema de gerenciamento do motor
16 30 Módulo de controle multifuncional 2
17 15 Buzina do sistema de alarme
18 30 Sistema de áudio
19 30 Motor do limpador de para-brisa
20 10 Sistema de gerenciamento de motor
21 10
20		 Sistema de gerenciamento do motor, módulo de controle da bomba de combustível (FP)
22 5 Interruptor da posição do pedal da embreagem (CPP)
23 10 Sistema de gerenciamento de motor
24 10 Módulo de controle do motor do ventilador do líquido de arrefecimento do motor, sistema de gerenciamento do motor, aquecedor do líquido de arrefecimento do motor
25 40 Sistema ABS / ESP
26 30 Módulo de controle multifuncional 2
27 -
28 50 Módulo de controle de vela incandescente
29 50 Assentos elétricos
30 50 Circuitos de chave de ignição

RELES
1   Relé de controle do motor (EC) 1 (gasolina) Relé dos circuitos principais de ignição (Diesel)
2   Relé de controle do motor (EC) 2 (gasolina) Relé de controle do motor (EC) (Diesel)
