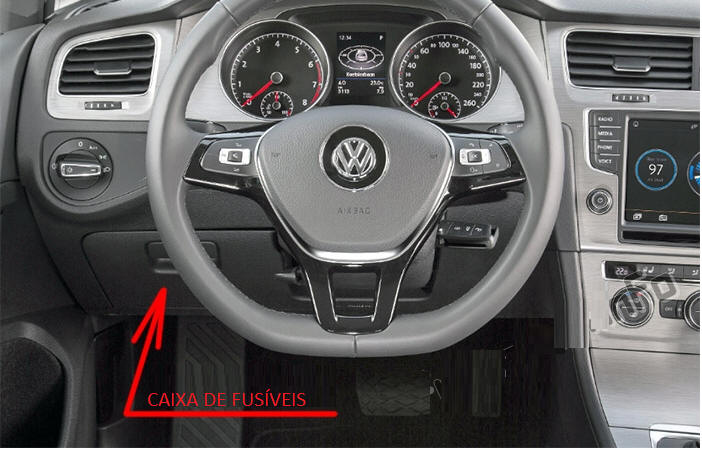

Caixa de fusíveis do compartimento do passageiro

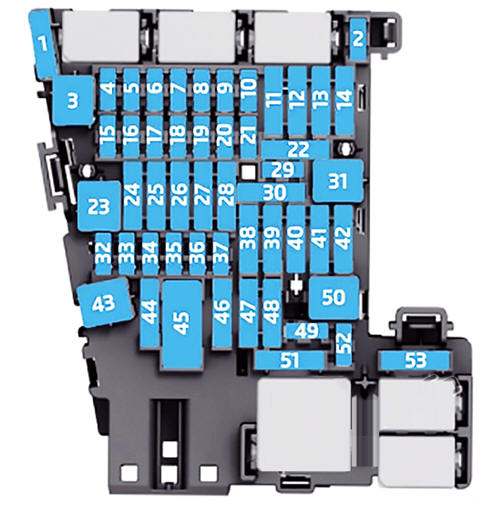

Atribuição dos fusíveis no painel de instrumentos № Descrição 1 Reduzindo o módulo de controle do aquecedor 2 Não usado 3 Não usado 4 Módulo de controle do sistema elétrico do veículo, sistema de alarme anti-roubo 5 Interface de diagnóstico a bordo do barramento de dados 6 Alavanca seletora, sensor de alarme anti-roubo 7 Controles HVAC, relé do vidro traseiro aquecido 8 Interruptor de luz rotativo, sensor de chuva / luz, conector de diagnóstico, sensor de alarme 9 Módulo de controle eletrônico da coluna de direção 10 Tela de infoentretenimento (frente) 11 Módulo de controle do tensor do cinto de segurança dianteiro esquerdo, módulo de controle de tração nas rodas 12 Módulo de controle eletrônico de informação 13 Módulo de controle de amortecimento eletrônico 14 Módulo de controle de ventilador de ar fresco 15 Módulo de controle de bloqueio da coluna de direção eletrônica 16 Portas USB, telefone 17 Conjunto de instrumentos, módulo de controle de chamada de emergência 18 Câmera de visão traseira, botão de liberação da tampa traseira 19 Acesse a interface do sistema Start 20 Relé do sistema de medição do agente redutor 21 Módulo de controle de tração nas rodas 22 Não usado 23 Módulo de controle do sistema elétrico do veículo, farol dianteiro direito MX2 24 Teto solar elétrico 25 Módulo da porta do motorista / passageiro, regulador dos vidros traseiros 26 Módulo de controle do sistema elétrico do veículo, assento dianteiro aquecido 27 Sistema de som 28 Engate de reboque 29 Não usado 30 Módulo de controle do tensor do cinto de segurança dianteiro esquerdo 31 Módulo de controle do sistema elétrico do veículo, farol dianteiro esquerdo MX1 32 Câmera frontal, regulagem de distância, auxiliar de estacionamento, detecção de ponto cego 33 Módulo de controle do airbag, luz de desativação do airbag do passageiro, sensor do ocupante do passageiro 34 Interruptor de luz rotativo, espelho retrovisor interno, relé de soquetes, interruptor da lâmpada traseira, sensor de pressão do refrigerante, sensor de qualidade do ar, interruptor do console central, botão do freio de estacionamento 35 Conector de diagnóstico, controle de alcance dos faróis e regulador de iluminação do painel de instrumentos, espelho retrovisor interno com escurecimento automático, lâmpada de curva e módulo de controle de alcance dos faróis, ajuste do feixe dos faróis direito / esquerdo. motor 36 Lâmpada de circulação diurna correta e módulo de controle da lâmpada de estacionamento 37 Lâmpada de circulação diurna esquerda e módulo de controle da lâmpada de estacionamento 38 Engate de reboque 39 Módulo de controle das portas dianteiras, motor regulador das janelas traseiras esquerda / direita 40 Isqueiro, tomadas de 12 volts 41 Módulo de controle eletrônico da coluna de direção, módulo de controle do tensor do cinto de segurança dianteiro direito 42 Módulo de controle do sistema elétrico do veículo, sistema de travamento central 43 Módulo de controle do sistema elétrico do veículo, iluminação interna 44 Engate de reboque 45 Ajuste dos bancos dianteiros 46 Conversor AC-DC (tomada de alimentação de 230 volts) 47 Limpador de vidro traseiro 48 Não usado 49 Sensor de posição do pedal da embreagem, relé de partida 1, relé de partida 2 50 Não usado 51 Módulo de controle do tensor do cinto de segurança dianteiro direito 52 Não usado 53 Vidro traseiro aquecido

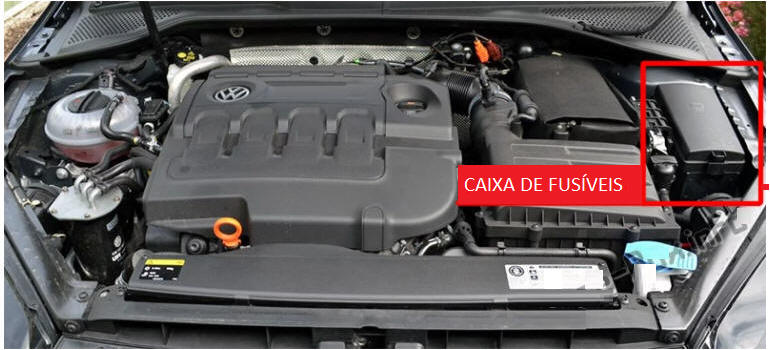

Caixa de fusíveis do compartimento do motor

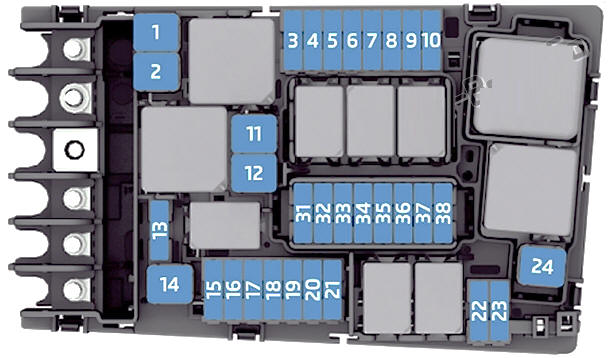

Atribuição dos fusíveis no compartimento do motor № Descrição 1 Módulo de controle ABS 2 Módulo de controle ABS, bomba hidráulica 3 Unidade de controle do motor (ECU) 4 Sensor de nível de óleo, módulo do ventilador do líquido refrigerante, válvula reguladora EVAP, ajuste da árvore de cames. válvula, eixo de cames de escape ajustar. Válvula, válvula de pressão de óleo, relé de saída de calor alta / baixa, válvula de comutação do resfriador EGR, válvula reguladora de bypass Wastegate # 75, sensor de concentração de etanol, entrada de cilindros, ajuste do eixo de cames de exaustão. 5 Pressão de combustível reg. válvula # 276, válvula de medição de combustível # 290 6 Interruptor da luz de freio 7 Pressão de combustível reg. válvula, bomba de resfriamento de ar de carga, pressão de óleo reg. válvula, válvula solenóide do circuito de resfriamento, bomba de suporte do aquecedor 8 Sensores de O2, sensor MAF 9 Bobinas de ignição, módulo de controle de tempo de brilho, evaporação de combustível. Aquecimento 10 Módulo de controle da bomba de combustível 11 Elemento elétrico auxiliar de aquecimento 12 Elemento elétrico auxiliar de aquecimento 13 Caixa de velocidades automática (DSG) 14 Pára-brisas aquecido (dianteiro) 15 Relé da buzina 16 Não usado 17 ECU, módulo de controle ABS, relé do Terminal 30 18 Módulo de controle de monitoramento de bateria, interface de barramento de dados J533 19 Limpa pára-brisas (frente) 20 Buzina de alarme anti-roubo 21 Não usado 22 Unidade de controle do motor (ECU) 23 Iniciante 24 Sistema de aquecimento auxiliar elétrico 31 Não usado 32 Não usado 33 Não usado 34 Não usado 35 Não usado 36 Não usado 37 Módulo de controle do aquecedor auxiliar 38 Não usado
