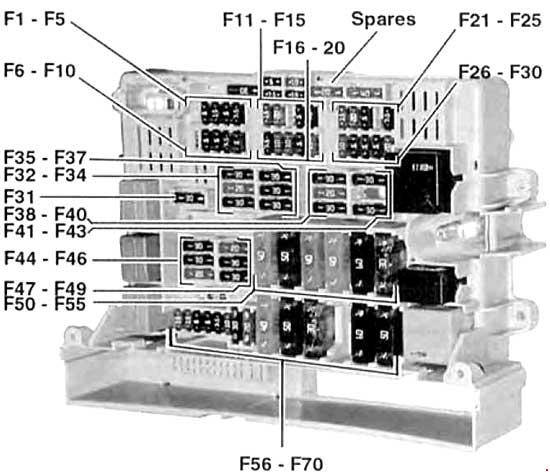

NR AMP Circuitos protegidos
F1 15 at� 09.2005: controle de transmiss�o

10 a partir de 09.2006: Controlador de prote��o contra capotamento

F2 5 at� 03.2007: Espelho retrovisor interior electrocr�mico a
partir de 03.2007:    Tomada OBDII para
   unidade de comando de instrumentos


F3 - -
F4 5 Sistema de acesso para carro
F5 7,5 at� 03.2007: centro de controle de fun��es, teto
20
 		 a partir de 03.2007:  Bomba de combust�vel el�trica

F6 15 at� 09.2007:  m�dulo de controle de transmiss�o
5
 		 a partir de 09.2007:    Conversor DC / DC do
   sensor AUC


F7 20 at� 03.2007: Unidade de controle, aquecimento independente / auxiliar
F8 5 at� 03.2007: CD changer

20
 		 a partir de 03.2007: Amplificador

F9 10 at� 03.2007: controle de cruzeiro ativo
F10 - -
F11 10 at� 09.2007: R�dio
30
 		 a partir de 09.2007:
   N52 (125i, 130i):
      Sensor de condi��o de �leo
      DISA actuador 1
      DISA actuador 2
      V�lvula de ventila��o do tanque de combust�vel
      Sensor do virabrequim Sensor de
      fluxo de massa de ar

20
 		 a partir de 09.2007:
   N46 / TU2 (118i, 120i), N45 / TU2 (116i):
      Injetor de combust�vel, cilindro 1
      Injetor de combust�vel, cilindro 2
      Injetor de combust�vel, cilindro 3
      Injetor de combust�vel, cilindro 4
   N43 (116i, 118i, 120i):
      Oxig�nio sensor antes do catalisador
      Sensor de oxig�nio 2 antes do catalisador
      Sensor de oxig�nio ap�s o catalisador

F12 20 at� 09.2007: centro de controle de fun��es, teto
15
 		 a partir de 09.2007:  Rel�, bomba de v�cuo el�trica

F13 5 Controlador
F14 - -
F15 5 Sensor AUC
F16 15 at� 03.2007: Buzina direita
03.2007-09.2007: Buzina
   esquerda Buzina
   direita

10
 		 a partir de 09.2007:
   N46 / TU2 (118i, 120i), N45 / TU2 (116i):
      Ventilador E-box
      Sensor do virabrequim
      V�lvula de ventila��o do tanque de combust�vel
      Medidor de massa de ar Hot-film
   N43 (116i, 118i, 120i):
      Ventilador E-box
      Virabrequim sensor
      Sistema de admiss�o vari�vel: Sensor de posi��o e atuador
      Sensor de fluxo de massa de ar
      Unidade de acionamento do obturador do radiador
   N52 (125i, 130i):
      Sensor EAC
      Rel� da bomba de ar secund�rio
      Ventilador da caixa de entrada

F17 5 at� 03.2007: sistema de navega��o
10
 		 a partir de 09.2007:
   N52 (125i, 130i):
       Retalho de escapamento
      EUA: M�dulo de diagn�stico para vazamento do tanque de combust�vel
   N43 (116i, 118i, 120i):
      Sensor de �xido de nitrog�nio

F18 5 at� 03.2007: CD changer a
partir de 03.2007: Espelho retrovisor interior eletrocr�mico

F19 7,5 at� 03.2007:
   M�dulo de controle de acesso Comfort M�dulo
   eletr�nico externo de ma�aneta da porta, lado do motorista M�dulo eletr�nico de ma�aneta
   externa, lado do passageiro
   Sensor de sirene e inclina��o a
partir de 03.2007: Sensor de sirene e alarme de inclina��o

F20 5 Controle Din�mico de Estabilidade (DSC)
F21 7,5 Cluster do interruptor da porta do motorista
Espelhos retrovisores exteriores
F22 - -
F23 10 sem EUA:
   Sintonizador digital
   M�dulo de v�deo
EUA:
   Receptor de sat�lite
   Sintonizador digital US

F24 5 Controle de press�o dos pneus (RDC)
F25 - -
F26 10 Unidade de controle telem�tico (TCU)
carregamento Universal e de m�os-livres (ULF)
transceptor Telefone (sem TCU ou ULF)
divisor a�rea
Compensador
caixa Eject
F27 5 Grupo de interruptores de porta de motorista
Transceptor de telefone
F28 5 Fun��o centro de controle,
controle de dist�ncia do telhado (PDC)
F29 5 Sensor AUC (at� 03.2007)
M�dulo de aquecimento do banco do condutor M�dulo de aquecimento
do banco do passageiro

F30 20 Frente do acendedor de cigarros
Tomada de carregamento, consola central, traseira
Tomada de compartimento de bagagem

F31 30 at� 09.2005: controle din�mico de estabilidade (DSC)
20
 		 a partir de 09.2005:
   R�dio (com RAD Radio ou interface de usu�rio RAD2-BO)
   CCC / M-ASK (com interface de usu�rio M-ASK-BO ou interface de usu�rio CCC-BO)

F32 30 at� 03.2007:
   m�dulo do banco frontal esquerdo (com mem�ria)
   M�dulo de aquecimento do banco do condutor (sem mem�ria) a
partir de 03.2007: m�dulo do banco frontal esquerdo

F33 30 at� 03.2007:
   Interruptor, ajuste do banco do passageiro
   Interruptor do banco do passageiro ajuste da largura do encosto
   Interruptor do suporte lombar do passageiro
   Bloco da v�lvula do banco do passageiro ajuste da largura do encosto
   Bloqueio da v�lvula, apoio lombar dianteiro direito

5
 		 a partir de 03.2007:
   Unidade de controle de acesso Comfort
   M�dulo eletr�nico de ma�aneta externa, lado do motorista
   M�dulo eletr�nico de ma�aneta externa, lado do passageiro

F34 30 at� 03.2007:  Amplificador
5
 		 a partir de 03.2007:  CD changer

F35 20 at� 09.2005:
   N46 (118i, 120i), N45 (116i):
      Bomba el�trica de combust�vel
   N52 (125i, 130i), M47 / TU2 (118d, 120d):
      Controle da bomba de combust�vel (EKPS)

30
 		 a partir de 09.2005: Controle Din�mico de Estabilidade (DSC)

F36 30 M�dulo de Footwell
F37 30 at� 03.2007:
   Interruptor para ajuste da largura do encosto do banco do condutor Interruptor
   do suporte lombar do condutor
   Bloco da v�lvula para o banco do condutor ajuste da largura do encosto
   Bloqueio da v�lvula, apoio lombar dianteiro esquerdo

10
 		 03.2007-09.2007:
   Mudar para o assento encosto de ajuste da largura do passageiro
   Interruptor para encosto do banco de ajuste da largura do motorista
   do Passageiro apoio lombar interruptor
   apoio lombar interruptor de motorista
   Bloco de v�lvulas para o assento encosto de ajuste da largura do motorista
   Bloco de v�lvulas para o assento encosto de ajuste da largura do motorista
   bloco Valve, suporte frente lombar esquerda
   V�lvula apoio lombar frontal esquerdo

30
 		 a partir de 09.2007:
   N52 (125i, 130i):
      Unidade de controle DME
      Bomba de refrigera��o el�trica
      Termostato, resfriamento de mapa caracter�stico
      Sensor de �rvore de cames de admiss�o Sensor de
      �rvore de cames de escape
      V�lvula solen�ide VANOS, v�lvula solen�ide de admiss�o
      VANOS, escape

F38 30 a partir de 09.2007:
   N52 (125i, 130i):
      Sensor de oxig�nio antes do catalisador
      Sensor de oxig�nio 2 antes do catalisador
      Sensor de oxig�nio ap�s o catalisador
      Sensor de oxig�nio 2 ap�s o catalisador
      Aquecimento do respiro do virabrequim 1

F39 30 at� 09.2007: Motor do limpador a
partir de 09.2007:
   N52 (125i, 130i):
      Injetor de combust�vel, cilindro 1
      Injetor de combust�vel, cilindro 2
      Injetor de combust�vel, cilindro 3
      Injetor de combust�vel, cilindro 4
      Injetor de combust�vel, cilindro 5
      Injector de combust�vel, cilindro 6
      Bobina de igni��o cilindro 1
      Bobina de igni��o, cilindro 2
      Bobina de igni��o, cilindro 3
      Bobina de igni��o, cilindro 4
      Bobina de igni��o, cilindro 5
      Bobina de igni��o, cilindro 6
      Capacitor de supress�o de interfer�ncia para bobinas de igni��o

F40 20 at� 09.2005:
   R�dio (com RAD Radio ou interface de usu�rio RAD2-BO)
   CCC / M-ASK (com interface de usu�rio M-ASK-BO ou interface de usu�rio CCC-BO) a
partir de 09.2005-03-2007:
   Bomba de combust�vel el�trica (sem EKPS)
   Controle da bomba de combust�vel (EKPS)

7,5
 		 a partir de 03.2007: Fun��o centro de controle, teto

F41 30 M�dulo de Footwell
F42 30 at� 09.2005:
   Interruptor de ajuste da largura do encosto do banco do condutor Interruptor
   do suporte lombar do condutor
   Bloco da v�lvula do banco do condutor ajuste da largura do encosto
   Bloqueio da v�lvula, apoio lombar dianteiro esquerdo
09.2006-03.2007: M�dulo de reboque

40
 		 a partir de 03.2007: m�dulo da zona dos p�s

F43 30 Bomba de lava-far�is
F44 30 M�dulo de reboque
F45 20 at� 09.2005:  tomada de reboque
40
 		 09.2005-03.2007: dire��o ativa

30
 		 a partir de 03.2007: m�dulo do banco frontal direito

F46 30 Circuito de bloqueio do desembaciador do vidro traseiro (positivo)

F47 20 a partir de 09.2005: tomada de reboque
F48 20 Unidade de controle de limpeza / lavagem intermitente, traseira
F49 30 at� 03.2007: m�dulo de aquecimento do banco do passageiro
03.2007-09-09: m�dulo do banco da frente direito

40
 		 a partir de 09.2007:  dire��o ativa

F50 40 at� 09.2005:  dire��o ativa
10
 		 a partir de 03.2007: unidade de controle DME

F51 50 Sistema de acesso para carro
F52 50 at� 03.2007: m�dulo da zona dos p�s
20
 		 a partir de 03.2007: m�dulo de aquecimento do banco do condutor

F53 50 at� 03.2007: m�dulo da zona dos p�s
20
 		 a partir de 03.2007: m�dulo de aquecimento do banco do passageiro

F54 60 at� 03.2007: B + distribuidor potencial
30
 		 a partir de 03.2007: m�dulo de reboque

F55 - -
F56 15 Fecho central
F57 15 Fecho central
F58 5
Soquete do conjunto de instrumentos OBD II
F59 5 Cluster de switch da coluna de dire��o
F60 7,5 Aquecimento / ar condicionado
F61 10 Visor de informa��es central
Luz do porta-luvas Luz do porta-
bagagens, direita
F62 30 Controle da janela
F63 30 Controle da janela
F64 30 Controle da janela
F65 40 Controle Din�mico de Estabilidade (DSC)
F66 50 Aquecedor de combust�vel

F67 50 at� 03.2007: est�gio de sa�da do ventilador
30
 		 a partir de 03.2007: est�gio de sa�da do ventilador

F68 50 at� 03.2007: Rel�, bomba de v�cuo el�trica
40
 		 a partir de 03.2007: m�dulo da zona dos p�s

F69 50 Ventilador el�trico
F70 50 Bomba de inje��o de ar secund�ria
N45 (116i):
   Bomba de v�cuo el�trica

F71 20 Tomada de reboque
F72 15 N45, N45 / TU2 (116i):
   Rel�, bomba de v�cuo el�trica

F73 10 N46 / TU2 (118i, 120i), N45 / TU2 (116i):
   Sensor de virabrequim
   Ventilador da caixa de entrada
   V�lvula de ventila��o do tanque de combust�vel
   Medidor de massa de ar de filme quente
03.2007-09-2007:
   N52 (125i, 130i):
      sensor EAC
      Rel� secund�rio da bomba de ar
      E -box fan
      Medidor de massa de ar Hot-film

F74 10 03.2007-09-2007:
   N52 (125i, 130i): Flange de
      escape
      EUA: M�dulo de diagn�stico para vazamento no tanque de combust�vel a
partir de 09.2007:
   N43 (116i, 118i, 120i):
      Sensor de �xido de nitrog�nio

F75 - -
F76 20 03.2007-09-2007:
   N43 (116i, 118i, 120i):
      Sensor de oxig�nio antes do catalisador
      Sensor de oxig�nio 2 antes do catalisador
      Sensor de oxig�nio ap�s o catalisador
   N46 / TU2 (118i, 120i), N45 / TU2 (116i):
      Injetor de combust�vel, cilindro 1
      Injetor de combust�vel, cilindro 2
      Injetor de combust�vel, cilindro 3
      Injetor de combust�vel, cilindro 4

30
 		 03.2007-09-2007:
   N52 (125i, 130i):
      Sensor de condi��o de �leo
      DISA actuador 1
      DISA actuador 2
      V�lvula de ventila��o do tanque de combust�vel
      Sensor do virabrequim Sensor de
      fluxo de massa de ar

F77 30 N43 (116i, 118i, 120i):
   unidade de controlo DME
   v�lvula de controlo de press�o de �leo
   do sensor de admiss�o do veio de exc�ntricos
   de sensor de exaust�o do veio de exc�ntricos
   VAOS v�lvula de solen�ide, a ingest�o de
   v�lvula solen�ide VAOS, escape
N45 / TU2 (116i):
   controlo DME unidade de
   v�lvula da bomba de jacto de suc��o
   sensor de admiss�o do veio de exc�ntricos
   de escape sensor de �rvore de cames
   V�lvula solen�ide VANOS, v�lvula solen�ide
   VANOS, exaust�o
   Aquecimento, respiro do c�rter
N46 / TU2 (118i, 120i) :
   unidade de comando DME
   Termostato do mapa de caracter�sticas
   Sensor do eixo de comando de admiss�o
   Sensor de gases de escape do veio de exc�ntricos
   VAOS v�lvula de solen�ide, a ingest�o de
   v�lvula solen�ide VAOS, escape
   de aquecimento, de respiro do c�rter
03.2007-09.2007:
   N52 (125i, 130i):
      injector de combust�vel, um cilindro
      injector de combust�vel, o cilindro 2
      do injector de combust�vel, o cilindro 3
      de injector de combust�vel, o cilindro 4
      de injector de combust�vel , cilindro 5
      Injector de combust�vel, cilindro 6
      Bobina de igni��o, cilindro 1
      Bobina de igni��o, cilindro 2
      Bobina de igni��o, cilindro 3
      Bobina de igni��o, cilindro 4
      Bobina de igni��o, cilindro 5
      Bobina de igni��o, cilindro 6
      Capacitor de supress�o de interfer�ncia para bobinas de igni��o

F78 30 N43 (116i, 118i, 120i):
   Bobina de igni��o, cilindro 2
   Bobina de igni��o, cilindro 3
   Bobina de igni��o, cilindro 4
   Capacitor de supress�o de interfer�ncia para bobinas de igni��o
N46 / TU2 (118i, 120i), N45 / TU2 (116i):
   Sensor de oxig�nio antes de catal�tico Conversor
   Sensor de oxig�nio 2 antes do catalisador
   Sensor de oxig�nio ap�s catalisador
03.2007-09.2007:
   N52 (125i, 130i):
      Unidade de controle DME
      Bomba de refrigera��o el�trica
      Termostato, resfriamento de mapa caracter�stico
      Sensor de �rvore de cames de admiss�o Sensor de
      �rvore de cames de escape
      V�lvula solen�ide de admiss�o VANOS
      V�lvula solen�ide VANOS, escape

F79 30 03.2007-09-2007:
   N43 (116i, 118i, 120i):
      Sensor do estado do �leo
      Aquecimento, respiro do c�rter
      V�lvula de comuta��o el�trica, suporte do motor
      V�lvula de purga do tanque de combust�vel V�lvula de
      controle de volume
      Termostato do mapa de caracter�sticas
   N46 / TU2 (118i, 120i), N45 / TU2 ):
      Bobina de igni��o, cilindro 1
      Bobina de igni��o, cilindro 2
      Bobina de igni��o, cilindro 3
      Bobina de igni��o, cilindro 4
   N52 (125i, 130i):
      Sensor de oxig�nio antes do catalisador
      Sensor de oxig�nio 2 antes do catalisador
      Sensor de oxig�nio ap�s catalisador
      Sensor de oxig�nio 2 ap�s catalisador
      Respiradouro de aquecimento de virabrequim 1

F80 - -
F81 30 M�dulo de reboque
F82 - -
F83 - -
F84 30 Bomba de lava-far�is
F85 - -
F86 - -
F87 - -
F88 20 at� 09.2007: Controle da bomba de combust�vel (EKPS)
30
 		 a partir de 09.2007:  est�gio de sa�da do ventilador

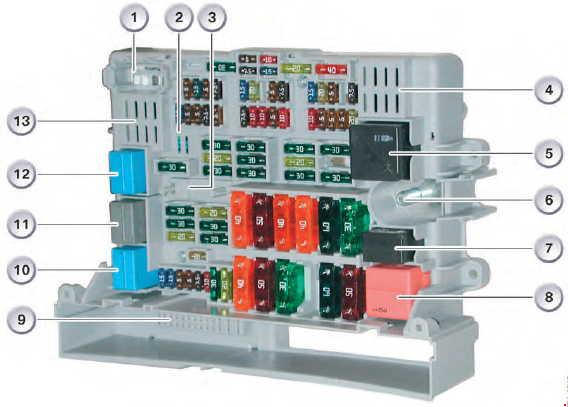

NUM.
 		 Explica��o

1
 		 Conector do chicote de fia��o

2
 		 O rel� duplo para buzina de bomba de combust�vel el�trica / buzina de fanfarra (apenas buzina de fanfarra M47TU2) � montado no PCB na caixa

3
 		 Prazo. O rel� 30g_f (instalado apenas em conex�o com o equipamento correspondente) � montado na placa de circuito impresso na carca�a

4
 		 Prazo. 15 rel� � montado no PCB no alojamento

5
 		 Prazo. Rel� 30g

6
 		 Fonte de energia

7
 		 Rel� para sistema de lava-vidros

8
 		 Rel� para bomba de ar secund�ria

9
 		 Interface interna, unidade de controle de caixa de jun��o

10
 		 Rel� para limpador do vidro traseiro

11
 		 Rel� para janela traseira aquecida

12
 		 Rel� para o est�gio 1 do limpador

13
 		 O rel� para o est�gio 2 do limpador est� montado no PCB no inv�lucro



NUM.. AMP Circuitos protegidos

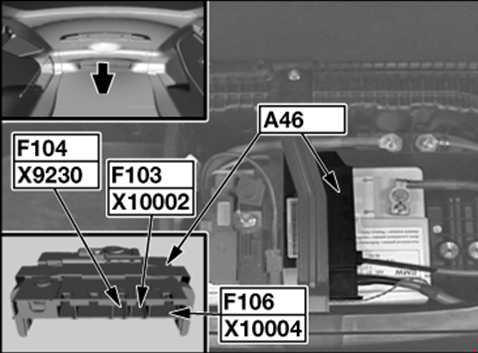

F103 - -

F104 - Sensor da bateria

F105 100 Dire��o assistida eletr�nica (EPS)

F106 100 Aquecedor auxiliar el�trico

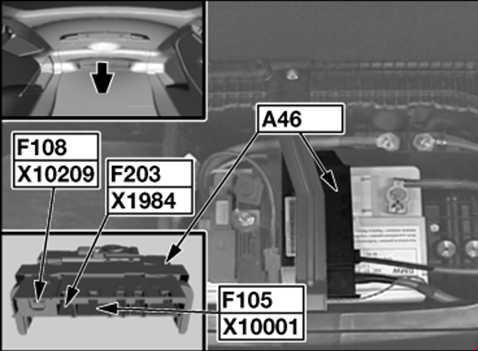

F108 250 Caixa de jun��o
F203 100 Ponto final do ponto de partida - rel� principal DDE





K6300 - rel� principal DME

A2076 - Pot�ncia B +
UM.N�o. AMP. Circuitos protegidos
F01 30 Bobina de igni��o, cilindro 1
Bobina de igni��o, cilindro 2
Bobina de igni��o, cilindro 3
Bobina de igni��o, cilindro 4
Bobina de igni��o, cilindro 5
Bobina de igni��o, cilindro 6
Capacitor de supress�o de interfer�ncia para bobinas de igni��o

F02 30 Unidade de controle DME
Termostato do
l�quido de arrefecimento Bomba de l�quido de arrefecimento el�trico Termostato do
mapa de caracter�sticas
Sensor do eixo de comando de v�lvulas de
escape Exaust�o Solen�ide VANOS
Sensor do eixo de comando de
admiss�o Sensor de entrada VANOS
V�lvulas de passagem de ar

F03 20 Sensor de virabrequim
V�lvula de ventila��o do tanque de combust�vel Sensor de
condi��o de �leo
V�lvula de controle de volume

F04 30 Aquecedores de respiro do c�rter Aquecedores de
sensor de oxig�nio
F05 -
 		 -

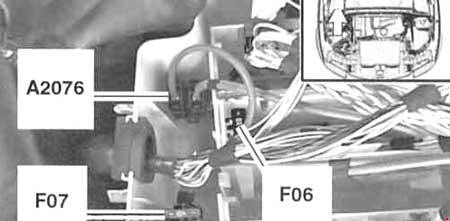

F06 10 E-box fan
Exhaust flap
EUA: M�dulo de diagn�stico para vazamento do tanque de combust�vel

F07 40 Bomba de refrigera��o el�trica







Nova pagina 1
