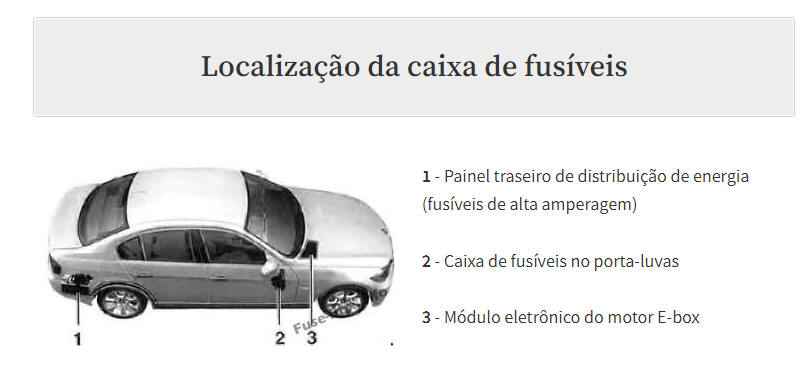

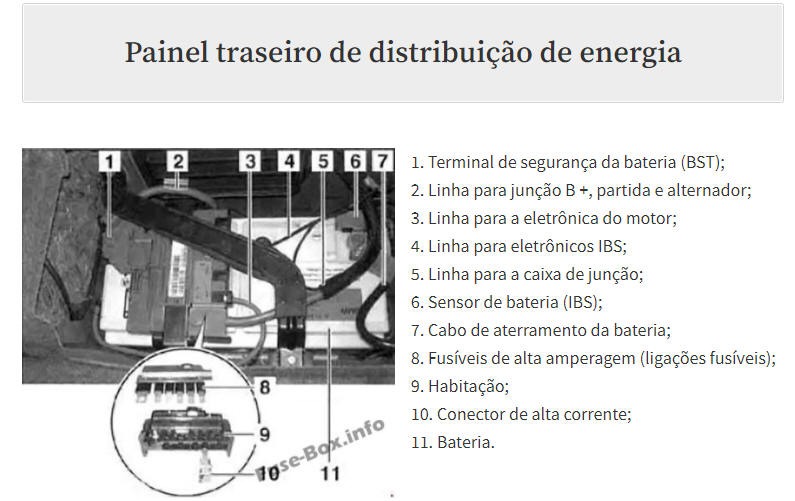

Painel traseiro de distribuição de energia
| № | A | Circuitos protegidos |
|---|---|---|
| antes de 03.2007: | ||
| F104 | Sensor inteligente de bateria (IBS) | |
| F105 | 100 | Direção hidráulica eletrônica |
| F106 | 100 | Aquecedor auxiliar |
| F106 | 100 | Aquecedor auxiliar elétrico |
| F108 | 250 | Caixa de junção |
| F203 | 100 | Terminal B + (compartimento do motor) |
| - | Starter, bateria | |
| desde 03.2007: | ||
| F101 | 250 | Caixa de junção |
| F102 | 100 | Terminal B + (compartimento do motor), motor de arranque, bateria |
| F103 | 100 | Direção hidráulica eletrônica |
| F104 | 100 | Aquecedor auxiliar |
| F105 | Sensor inteligente de bateria (IBS) | |
| F106 | 100 | Aquecedor auxiliar elétrico |

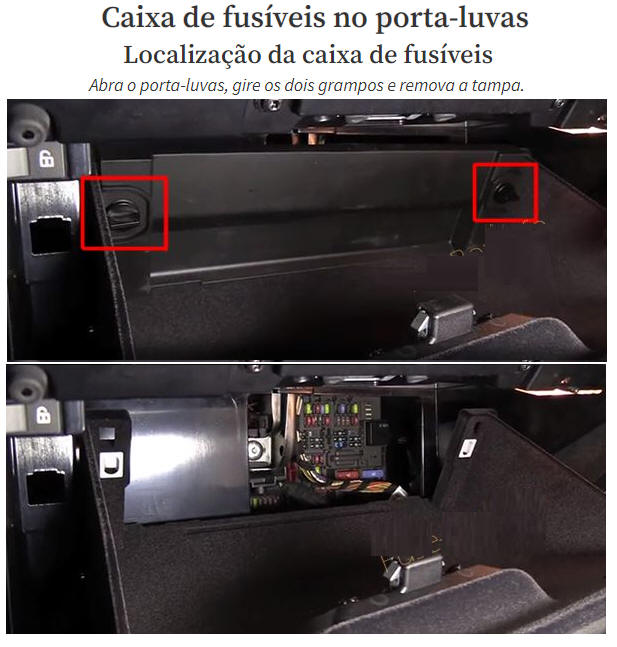

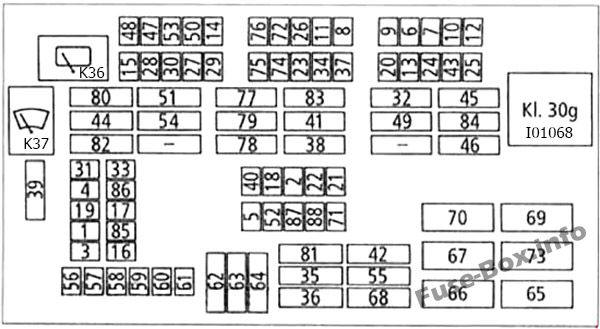

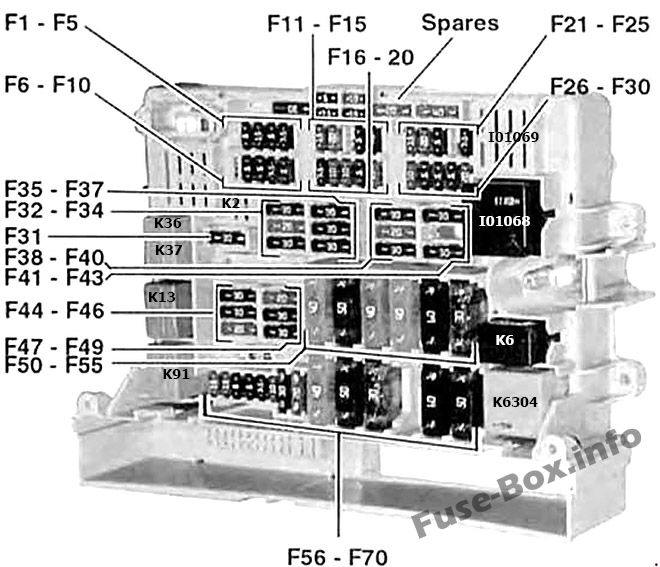

| № | A | Circuitos protegidos |
|---|---|---|
| F1 | - | Não usado |
| F2 | 5 | Antena de diversidade |
| F3 | 20 | Aquecimento do assento do passageiro |
| F4 | 5 | Sistema de acesso ao carro |
| F5 | 7,5 | Centro de controle de função do telhado |
| F6 | 15 | Módulo de controle de transmissão |
| F7 | 20 | Módulo de controle do aquecedor auxiliar |
| F8 | 5 |
Antena Diversity CD changer |
| F9 | 10 | Controle de cruzeiro ativo |
| F10 | - | Não usado |
| F11 | 10 | Rádio |
| F12 | 20 |
Parte superior conversível ou controle do teto solar Centro de funções do telhado (FZD) |
| F13 | 5 | controlador iDrive |
| F14 | - | Não usado |
| F15 | 5 | Sensor AUC |
| F16 | 15 | Chifres |
| F17 | 5 |
Caixa de ejeção de telefone Transceptor de telefone |
| F18 | 5 | Trocador de CD |
| F19 | 7,5 |
Módulo de controle de acesso Comfort Módulos de controle das alças externas da porta frontal Sirene e sensor de alarme de inclinação |
| F20 | 5 |
Módulo de controle de caixa de transferência DSC |
| F21 | 7,5 |
Conjunto de interruptores da porta do motorista Espelhos retrovisores externos |
| F22 | 10 |
Alto-falante de liberação do engate de reboque para gerenciamento da dinâmica longitudinal |
| F23 | 10 |
Sintonizador digital de rádio por satélite |
| F24 | 5 | Controle de pressão dos pneus (RDC) |
| F25 | 10 | Módulos de controle do posicionador dos cintos de segurança dianteiros |
| F26 | 10 |
Iluminação do seletor de mudança Caixa de ejeção do telefone Transceptor do telefone |
| F27 | 5 |
Grupo do interruptor da porta do motorista Transceptor de telefone |
| F28 | 5 |
Centro de controle de função do telhado Controle de distância do estacionamento (PDC) |
| F29 | 5 |
Módulos de aquecimento do assento dianteiro do sensor AUC |
| F30 | 20 |
Tomadas utilitárias de 12 volts Isqueiro frontal |
| F31 | 20 |
Rádio CCC / M-ASK |
| F32 | 30 |
Módulo de aquecimento do assento do motorista Módulo do assento do motorista |
| F33 | 30 | Controle do assento dianteiro |
| F34 | 30 | Amplificador de sistema de som |
| F35 | 30 | DSC |
| F36 | 30 | Módulo da zona dos pés |
| F37 | 30 | Controle do assento do motorista |
| F38 | 30 | Módulo de controle de caixa de transferência |
| F39 | 30 | Limpadores |
| F40 | 20 | Bomba de combustível (EKPS) |
| F41 | 30 | Módulo da zona dos pés |
| F42 | 30 | Módulo de trailer |
| F43 | 30 | Bomba lavadora de farol |
| F44 | 30 | Módulo de trailer |
| F45 | 40 | Direção ativa |
| F46 | 30 | Descongelador de vidro traseiro |
| F47 | 20 | Soquete de trailer |
| F48 | 20 | Limpador traseiro e controle do lavador |
| F49 | 30 | Aquecimento do assento do passageiro |
| F50 | 40 | Direção ativa |
| F51 | 50 | Sistema de acesso ao carro |
| F52 | 50 | Módulo da zona dos pés |
| F53 | 50 | Módulo da zona dos pés |
| F54 | 60 | Distribuidor potencial B + |
| F55 | - | Não usado |
| F56 | 15 | Fecho centralizado |
| F57 | 15 | Fecho centralizado |
| F58 | 5 |
Soquete do conjunto de instrumentos OBD II |
| F59 | 5 | Conjunto de chave de coluna de direção |
| F60 | 7,5 | A / C e sistema de aquecimento |
| F61 | 10 |
Compartimento de carga acende Central de exibição de informações porta-luvas luz luz Trunk |
| F62 | 30 | Controle de janela |
| F63 | 30 | Controle de janela |
| F64 | 30 | Controle de janela |
| F65 | 40 | DSC |
| F66 | 50 | Aquecedor de combustível (Diesel) |
| F67 | 50 | Estágio de saída do soprador |
| F68 | 50 | Relé da bomba de vácuo |
| F69 | 50 | Ventilador de refrigeração do motor |
| F70 | 50 | Bomba de injeção de ar secundária |
| F71 | 20 | Soquete de trailer |
| F72 | - | Não usado |
| F73 | - | Não usado |
| F74 | - | Não usado |
| F75 | - | Não usado |
| F76 | - | Não usado |
| F77 | 30 |
Injetores de combustível Bobinas de ignição Capacitor de supressão de interferência |
| F78 | - | Não usado |
| F79 | - | Não usado |
| F80 | - | Não usado |
| F81 | - | Não usado |
| F82 | - | Não usado |
| F83 | - | Não usado |
| F84 | - | Não usado |
| F85 | - | Não usado |
| F86 | - | Não usado |
| F87 | - | Não usado |
| F88 | - | Não usado |
| I01068 | Relé, terminal 30g | |
| I01069 | Relé, terminal 15 (na placa do PC) | |
| K2 | Relé da buzina (na placa do PC) | |
| K6 | Relé lavador de farol | |
| K13 | Relé do descongelador do vidro traseiro | |
| K36 | Relé de limpador 1 | |
| K37 | Relé 2 do limpador | |
| K91 | Relé do limpador traseiro (Sports Wagon) | |

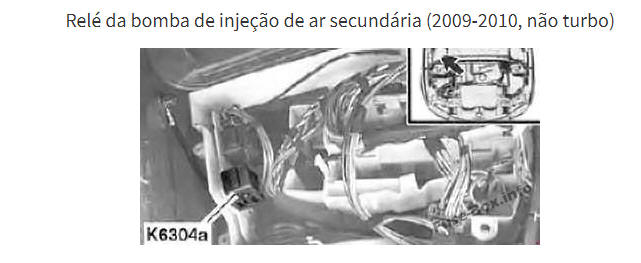

| K6304 | Relé da bomba de injeção de ar secundária |

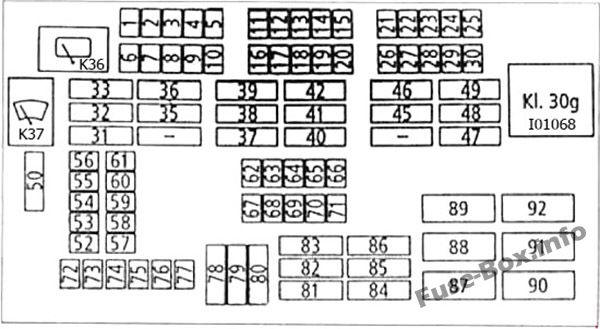

| № | UMA | Circuitos protegidos |
|---|---|---|
| F1 | 10 | Módulo de controle de proteção contra capotamento |
| F2 | 5 |
Plugue OBD II do conjunto de instrumentos |
| F3 | 20 | Aquecimento do assento do passageiro |
| F4 | 5 | Sistema de acesso ao carro |
| F5 | - | Não usado |
| F6 | 15 | Módulo de controle de transmissão |
| F7 | 20 | Módulo de controle do aquecedor auxiliar |
| F8 | 20 | Amplificador de sistema de som |
| F9 | 10 | Controle de cruzeiro ativo |
| F10 | 15 | Módulo de trailer |
| F11 | 10 | Rádio |
| F12 | 20 |
Parte superior conversível ou controle do teto solar Centro de funções do telhado (FZD) |
| F13 | 5 |
Controlador iDrive Controle de pressão dos pneus (RDC) |
| F14 | - | Não usado |
| F15 | 5 | Sensor AUC |
| F16 | 15 | Chifres |
| F17 | 5 |
Caixa de ejeção de telefone Transceptor de telefone |
| F18 | 5 |
Conversível: antena de diversidade Iluminação do painel do câmbio de marchas Não conversível: espelho retrovisor eletrocrômico Iluminação do painel do câmbio de marchas |
| F19 | 7,5 | Sirene e sensor de alarme de inclinação |
| F20 | 5 |
Módulo de controle de caixa de transferência DSC |
| F21 | 7,5 |
Conjunto de interruptores da porta do motorista Espelhos retrovisores externos |
| F22 | 10 | Gestão da dinâmica longitudinal |
| F23 | 10 |
Sintonizador digital de rádio por satélite |
| F24 | 5 |
Relé de corte do ventilador do conversor DC |
| F25 | 10 | Módulos de controle do posicionador dos cintos de segurança dianteiros |
| F26 | 10 |
Caixa de ejeção de telefone Transceptor de telefone |
| F27 | 5 |
Grupo do interruptor da porta do motorista Transceptor de telefone |
| F28 | 5 |
Centro de controle de função do telhado Controle de distância do estacionamento (PDC) |
| F29 | 6 | Módulos de aquecimento do assento dianteiro |
| F30 | 20 |
Tomadas utilitárias de 12 volts Isqueiro frontal |
| F31 | 20 | CCC / M-ASK |
| F32 | 30 | Módulo do assento do motorista |
| F33 | 5 |
Módulo de controle de acesso Comfort Módulos de controle das alças externas da porta dianteira |
| F34 | 5 |
Antena Diversity CD changer |
| F35 | 30 | DSC |
| F36 | 30 | Módulo da zona dos pés |
| F37 | 10 | Controle do assento dianteiro |
| F38 | 30 | Módulo de controle de caixa de transferência |
| F39 | 30 | Limpadores |
| F40 | 7,5 | Centro de controle de função do telhado |
| F41 | 30 | Módulo da zona dos pés |
| F42 | 40 | Módulo da zona dos pés |
| F43 | - | Não usado |
| F44 | 30 | Módulo de trailer |
| F45 | 40 | Direção ativa |
| F46 | 30 | Descongelador de vidro traseiro |
| F47 | 20 | Soquete de trailer |
| F48 | 20 | Limpador traseiro e controle do lavador |
| F49 | 30 | Módulo de assento de passageiro |
| F50 | 10 | Módulo de controle do motor (ECM) |
| F51 | 40 | Sistema de acesso ao carro |
| F52 | 20 | Aquecimento do assento do motorista |
| F53 | 20 | Aquecimento do assento do passageiro |
| F54 | 30 | Módulo de trailer |
| F55 | - | Não usado |
| F56 | 15 | Fecho centralizado |
| F57 | 15 | Fecho centralizado |
| F58 | 5 |
Soquete do conjunto de instrumentos OBD II |
| F59 | 5 | Conjunto de chave de coluna de direção |
| F60 | 5 | Exibição central de informações |
| F61 | 10 |
Compartimento de carga acende Central de exibição de informações porta-luvas luz luz Trunk |
| F62 | 30 | Controle de janela |
| F63 | 30 | Controle de janela |
| F64 | 30 | Controle de janela |
| F65 | 10 |
Iluminação da alavanca seletora Gerenciamento de dinâmica longitudinal |
| F66 | 50 | Aquecedor de combustível (Diesel) |
| F67 | 40 | Estágio de saída do soprador |
| F68 | 40 | Módulo da zona dos pés |
| F69 | 50 | Ventilador de refrigeração do motor de 400 watts |
| F69 | 60 | Ventilador de refrigeração do motor de 600 watts |
| F70 | 40 | Bomba de injeção de ar secundária |
| F71 | 20 | Soquete de trailer |
| F72 | - | Não usado |
| F73 | - | Não usado |
| F74 | 10 |
Módulo de controle do motor (ECM) Aba de escape Módulo de diagnóstico de vazamento do tanque de combustível Sensor de óxido de nitrogênio |
| F75 | 10 |
Sensor EAC E-box ventilador ECM Relé da bomba de ar secundária |
| F76 | 30 |
Sensor do virabrequim Válvula de ventilação do tanque de combustível Sensor de fluxo de ar de massa Sensor de condição do óleo Controladores do coletor de admissão variável Válvula de controle de volume |
| F77 | 30 |
Injetores de combustível Bobinas de ignição Capacitor de supressão de interferência da bobina de ignição |
| F78 | 30 |
Sensores da árvore de cames Termostato do refrigerante Bomba elétrica do refrigerante Módulo de controle do motor (ECM) Válvulas VANOS Válvulas de gaveta de resíduos |
| F79 | 30 |
Aquecimento do respiro do cárter Aquecimento do sensor de oxigênio |
| F80 | 40 | Não turbo: Bomba elétrica de refrigeração |
| F81 | 30 | Módulo de trailer |
| F82 | - | Não usado |
| F83 | 40 | Módulo da zona dos pés |
| F84 | 30 | Bomba lavadora de farol |
| F85 | - | Não usado |
| F86 | - | Não usado |
| F87 | - | Não usado |
| F88 | 20 | Bomba de combustível (EKPS) |
| I01068 | Relé, terminal 30g | |
| K36 | Relé de limpador 1 | |
| K37 | Relé 2 do limpador |
| № | A | Circuitos protegidos |
|---|---|---|
| F1 | 10 | Limpador traseiro e lavador |
| F2 | 5 |
Plugue OBD II do conjunto de instrumentos |
| F3 | 20 | Aquecimento do assento do passageiro |
| F4 | 10 | Módulo de controle do motor (ECM) ' |
| F5 | - | Não usado |
| F6 | 5 |
Conversor de sensor CC AUC |
| F7 | 20 |
Centro de funções do telhado (FZD) Controle de distância do estacionamento (PDC) |
| F8 | 20 |
Tomadas de 12 volts para isqueiros |
| F9 | 5 |
Grupo de interruptores da porta do motorista Telefone |
| F10 | 5 | Aquecimento do assento dianteiro |
| F11 | 20 |
Sensor do virabrequim Módulo de controle do motor (ECM) Válvula de ventilação do tanque de combustível Válvula de controle do volume de combustível Sensor de fluxo de ar de massa Sensor de condição do óleo Controladores de coletor de admissão variáveis |
| F12 | 15 | Relé da bomba de vácuo |
| F13 | 5 |
Hub USB do telefone |
| F14 | 10 | Rádio |
| F15 | 20 | Amplificador |
| F16 | 10 |
Sensor EAC E-box ventilador Módulo de controle do motor (ECM) Controle do obturador do radiador Relé da bomba de ar secundária |
| F17 | 10 |
Módulo de controle do motor (ECM) Flap de escape Módulo de diagnóstico de vazamento do tanque de combustível |
| F18 | 10 |
Sintonizador digital de rádio por satélite |
| F19 | 5 |
CD changer conversível: antena de diversidade |
| F20 | 10 | Controle de assento |
| F21 | 10 | Controle de cruzeiro ativo |
| F22 | 15 | Módulo de controle de transmissão automática |
| F23 | 20 | Controle do aquecedor auxiliar |
| F24 | 15 | Módulo de reboque |
| F25 | 20 |
Módulo superior conversível Centro de controle do telhado (FZD) |
| F26 | 5 |
Controle de estabilidade dinâmica (DSC) Módulo de controle de caixa de transferência |
| F27 | 5 |
Controlador iDrive Controle de pressão dos pneus (RDC) |
| F28 | 5 |
Conversor DC do relé de corte do ventilador de resfriamento |
| F29 | 5 | Teto solar |
| F30 | 10 | Controladores do posicionador do cinto de segurança |
| F31 | 30 | Módulo de trailer |
| F32 | 30 | Módulo de trailer |
| F33 | 40 | Bomba de refrigeração elétrica |
| F34 | 5 |
Antena Diversity CD changer |
| F35 | 30 | DSC |
| F36 | 40 | Sistema de acesso ao carro (CAS) |
| F37 | 30 |
Sensores da árvore de cames Termostato de refrigerante ECM Bomba elétrica de refrigerante Válvulas VANOS Válvulas de gaveta de resíduos |
| F38 | 30 |
Aquecimento do respiro do cárter Módulo de controle do motor (ECM) Aquecimento do sensor de oxigênio |
| F39 | 30 |
Injetores de combustível Bobinas de ignição Capacitor de supressão de interferência da bobina de ignição |
| F40 | 30 | Controle de caso de transferência |
| F41 | 30 | Módulo da zona dos pés (FRM) |
| F42 | 40 | Módulo da zona dos pés |
| F43 | 30 | Bomba lavadora de farol |
| F44 | 30 | Módulo de trailer |
| F45 | 30 | Módulo de assento de passageiro |
| F46 | 30 | Módulo do assento do motorista |
| F47 | 30 | Desembaçador de janela traseira |
| F48 | 30 |
Lavador de faróis Limpador traseiro e controle do lavador |
| F49 | 40 | Módulo de assento de passageiro |
| F50 | 30 | Controle de limpador |
| F51 | 40 | Sistema de acesso ao carro |
| F52 | - | Não usado |
| F53 | 10 | Proteção contra capotamento |
| F54 | 7,5 |
Sirene de alarme anti-roubo, sensor de inclinação Conversível: sensores de microondas de porta |
| F55 | 5 | Sistema de acesso ao carro (CAS) |
| F56 | 20 | CCC / M-ASK |
| F57 | 15 | Chifres |
| F58 | 5 |
Soquete do conjunto de instrumentos OBD II |
| F59 | 5 | Telefone |
| F60 | 5 | Exibição central de informações |
| F61 | 5 |
Módulo de controle de acesso Comfort Receptor de controle remoto duplo Módulo de controle de maçaneta da porta frontal |
| F62 | 7,5 | Centro de controle de função do telhado (FZD) |
| F63 | 5 |
Antena de diversidade Espelho retrovisor eletrocrômico Iluminação da alavanca seletora |
| F64 | 5 | Plugue OBD II |
| F65 | 10 |
Iluminação da alavanca seletora Gerenciamento de dinâmica longitudinal |
| F66 | 7,5 |
Grupo de interruptores da porta do motorista Espelho externo do passageiro |
| F67 | 20 | DSC |
| F68 | 20 | Módulo de aquecimento do assento do motorista |
| F69 | - | Não usado |
| F70 | 20 | Bomba de combustível (EKPS) |
| F71 | 20 | Módulo de trailer |
| F72 | 15 | Fecho centralizado |
| F73 | 15 | Fecho centralizado |
| F74 | 5 | Conjunto de instrumentos |
| F75 | 5 | Módulo de assento de passageiro |
| F76 | 5 | Rádio |
| F77 | 10 |
Luva luz compartimento de aquecimento e ar condicionado do tronco ou compartimento de carga luz |
| F78 | 30 | Controle de janela |
| F79 | 30 | Controle de limpador |
| F80 | 30 | Controle de janela |
| F81 | 30 | Módulo da zona dos pés |
| F82 | 30 | Módulo de controle DSC |
| F83 | 40 | Módulo da zona dos pés |
| F84 | 40 | Módulo da zona dos pés |
| F85 | 30 | Sistema de acesso ao carro (CAS) |
| F86 | 40 | Módulo da zona dos pés |
| F87 | - | Não usado |
| F88 | 40 | Ventilador |
| F89 | 40 | Relé da bomba de ar secundária |
| F90 | 40 | Módulo de controle DSC |
| F91 | - | Não usado |
| F92 | 50 | Ventilador de refrigeração do motor de 400 watts |
| F92 | 60 | Ventilador de refrigeração do motor de 600 watts |
| I01068 | Relé, terminal 30g | |
| K36 | Relé de limpador 1 | |
| K37 | Relé 2 do limpador |

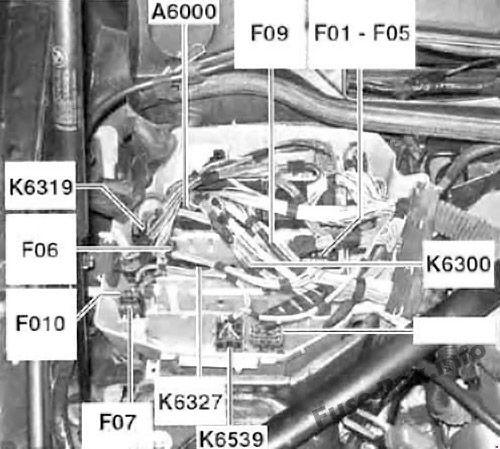

Módulo eletrônico do motor E-box
| № | A | Circuitos protegidos |
|---|---|---|
| F01 | 30 |
Capacitor de supressão de interferência de bobinas de ignição |
| F02 | 30 |
Termostato do refrigerante Bomba elétrica do refrigerante Sensor da árvore de cames de escape Solenóide VANOS de admissão Sensor da árvore de cames de admissão Solenóide VANOS |
| F03 | 20 |
Sensor do virabrequim Módulo de controle do motor (ECM) Válvula de ventilação do tanque de combustível Sensor de fluxo de massa de ar Sensor de condição do óleo Controladores do coletor de admissão variável |
| F04 | 30 |
Aquecedor de respiro do cárter Aquecedores de sensor de oxigênio |
| F05 | 30 | Relé do injetor de combustível |
| F06 | 10 |
Sensor EAC Ventilador da caixa-E Aba de exaustão Módulo de diagnóstico de vazamento do tanque de combustível Caixa de junção Sensor de fluxo de ar de massa de injeção de ar secundária |
| F07 | 40 | Relé Valvetronic (WT) |
| F09 | 30 | Bomba de refrigeração elétrica |
| F010 | 5 | Relé de aquecimento do respiro do cárter |
| A6000 | Módulo de controle do motor (ECM) | |
| K6300 | Relé principal DME | |
| K6319 | Relé Valvetronic (WT) | |
| K6327 | Relé do injetor de combustível | |
| K6539 | Relé de aquecimento do respiro do cárter |

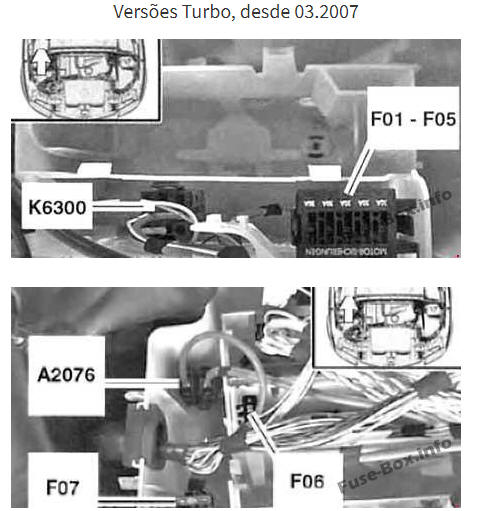

| № | A | Circuitos protegidos |
|---|---|---|
| F01 | 30 |
Capacitor de supressão de interferência de bobinas de ignição |
| F02 | 30 |
Termostato do líquido de arrefecimento Bomba elétrica do líquido de arrefecimento Módulo de controle do motor (ECM) Sensor da árvore de cames de exaustão Solenóide VANOS Sensor da árvore de cames de admissão Sensor VANOS de admissão Válvulas Wastegate |
| F03 | 20 |
Sensor do virabrequim Válvula de ventilação do tanque de combustível Sensor de condição do óleo Válvula de controle de volume |
| F04 | 30 |
Aquecedores de respiro do cárter Aquecedores de sensor de oxigênio |
| F05 | - | Não usado |
| F06 | 10 |
Ventilador E-box Aba de escape Módulo de diagnóstico de vazamento do tanque de combustível |
| F07 | 40 | Bomba de refrigeração elétrica |
| K6300 | Relé principal DME | |
| A2076 | B + power |

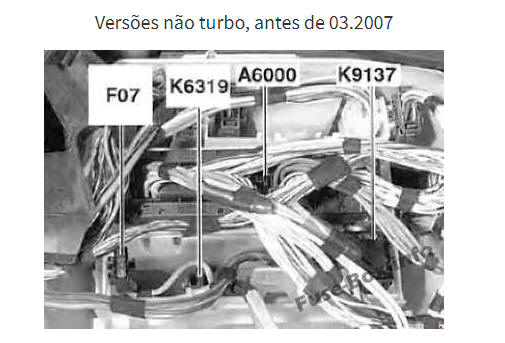

| № | A | Circuitos protegidos |
|---|---|---|
| F07 | 40 | Relé Valvetronic (WT) |
| A6000 | Módulo de controle do motor (ECM) | |
| K6319 | Relé valvetrônico | |
| K9137 | Relé de corte do ventilador elétrico |

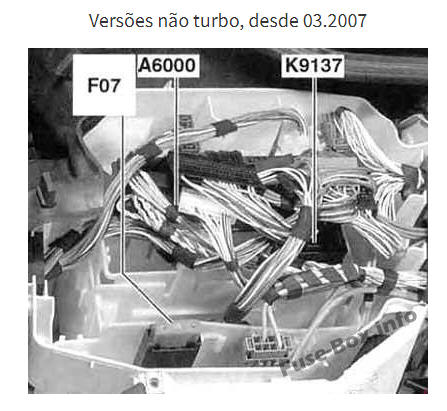

| № | A | Circuitos protegidos |
|---|---|---|
| F07 | 50 | Bomba de refrigeração elétrica |
| A6000 | Módulo de controle do motor (ECM) | |
| K9137 | Relé de corte do ventilador elétrico |
