RENAULT CLIO 99/05 – Diagramas

CAPTUR 1.3T – 22/

Imagem não disponível.

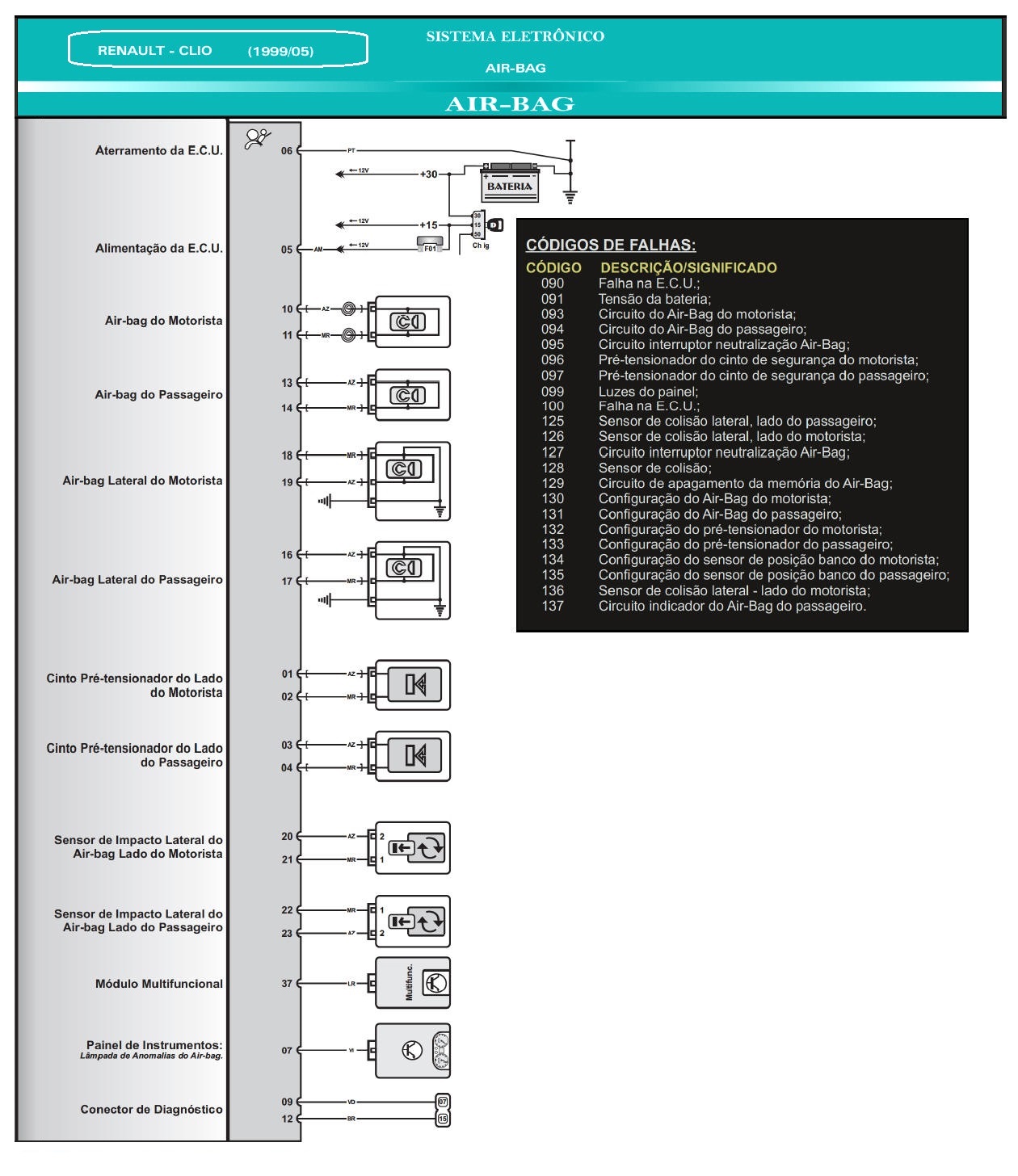

CLIO 99/05 – Diagrama Elétrico

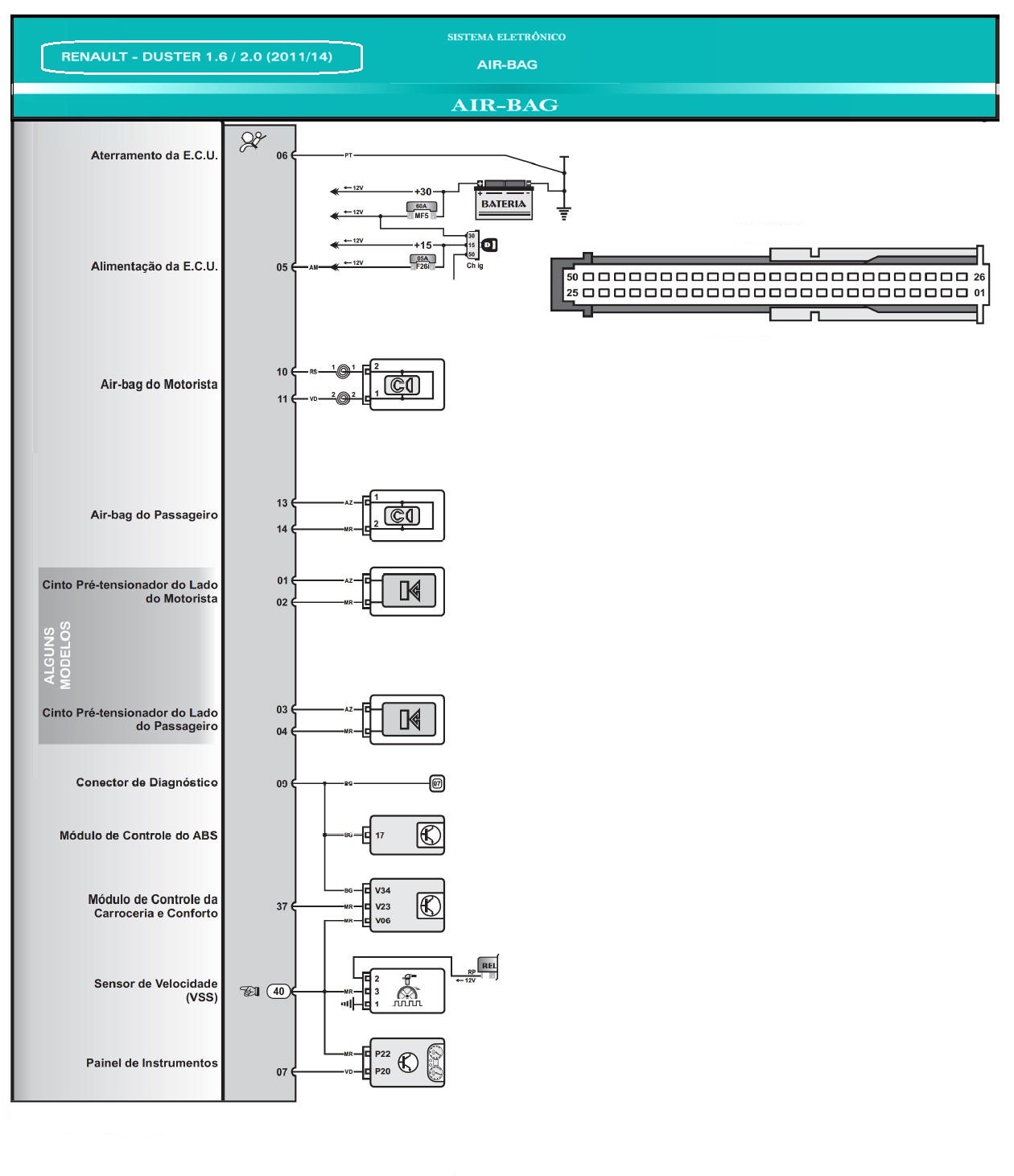

DUSTER 11/14 – Diagrama Elétrico

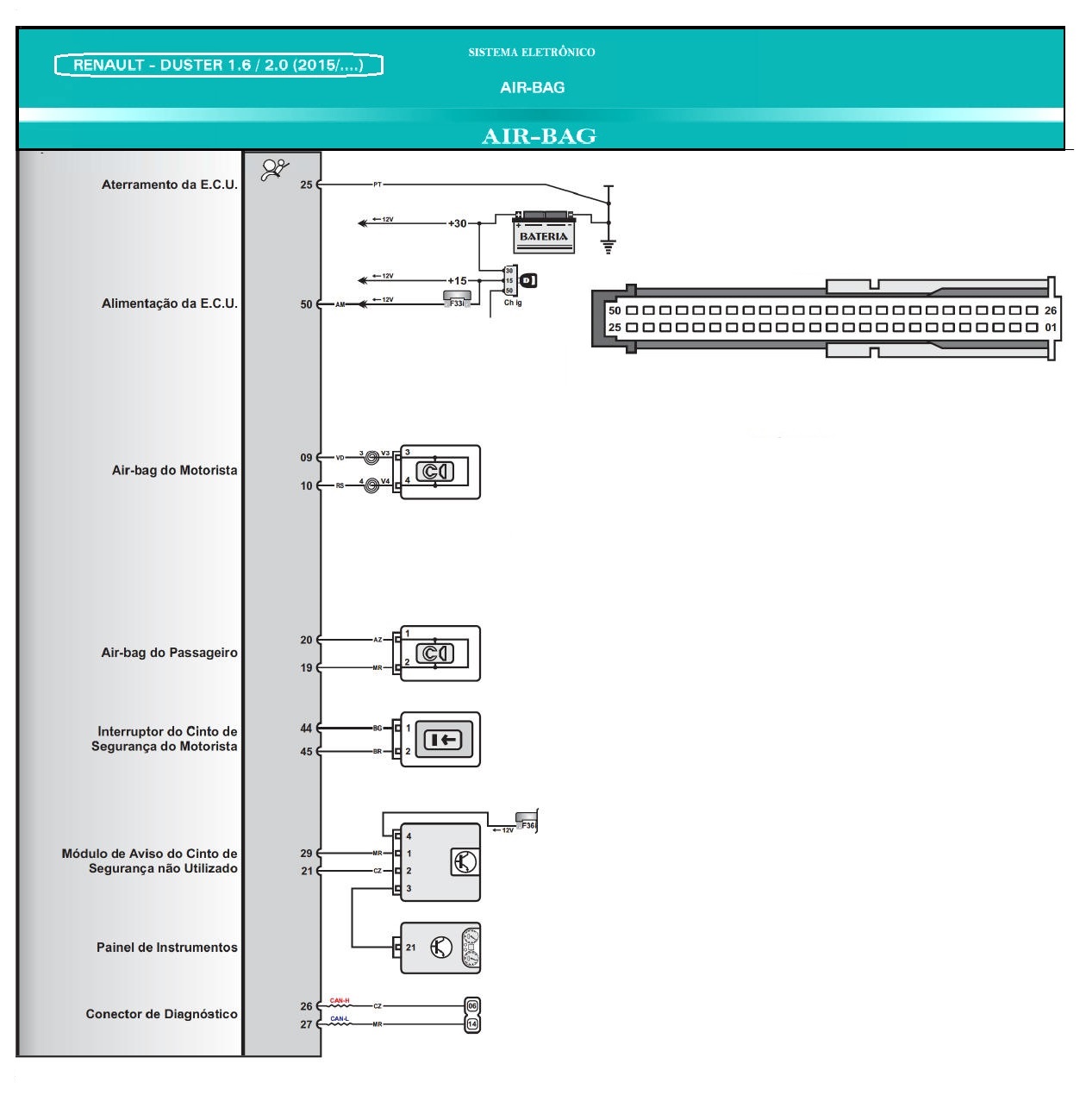

DUSTER 15/ – Diagrama Elétrico

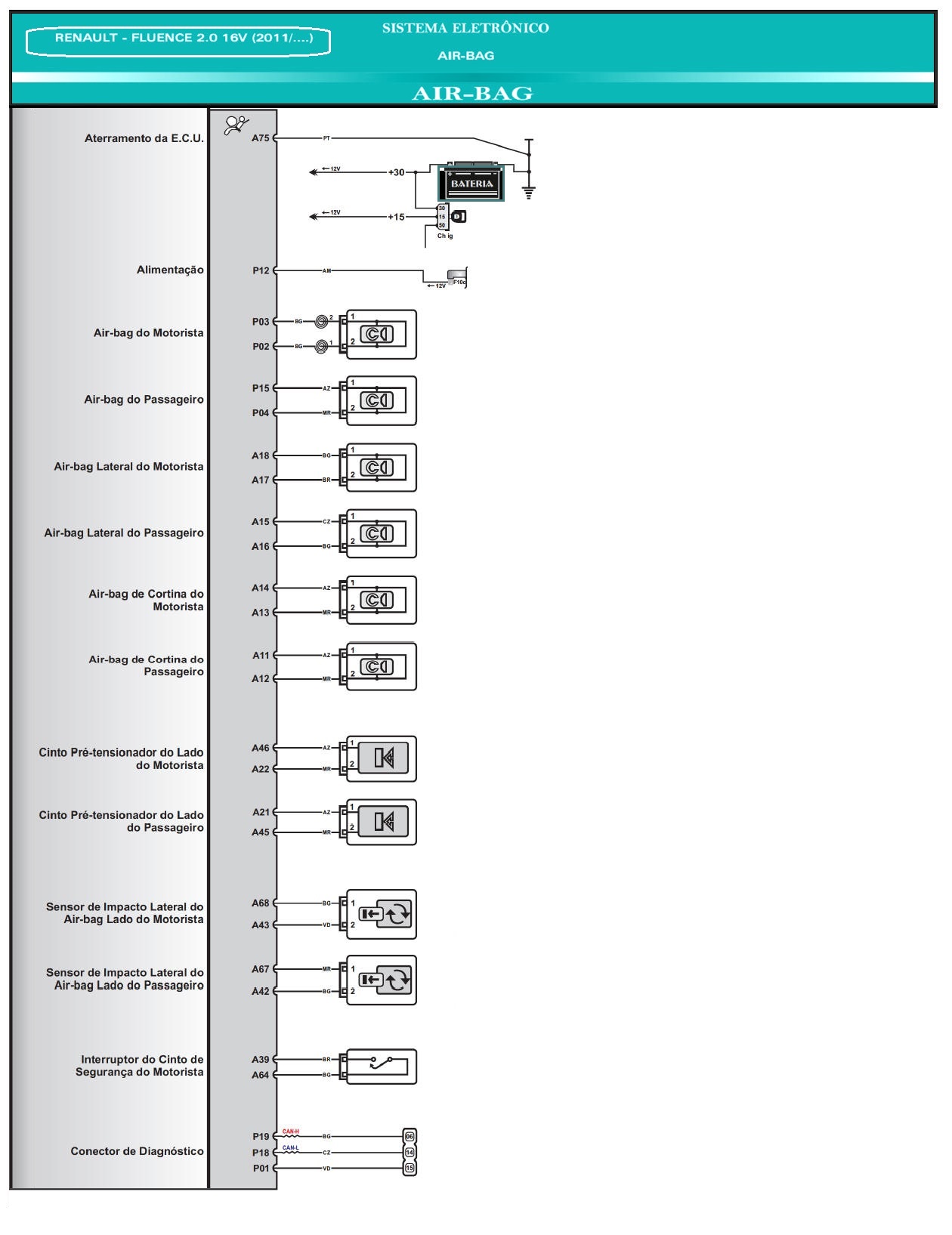

FLUENCE 11/ – Diagrama Elétrico

KWID 1.0 – 18/

Imagem não disponível.

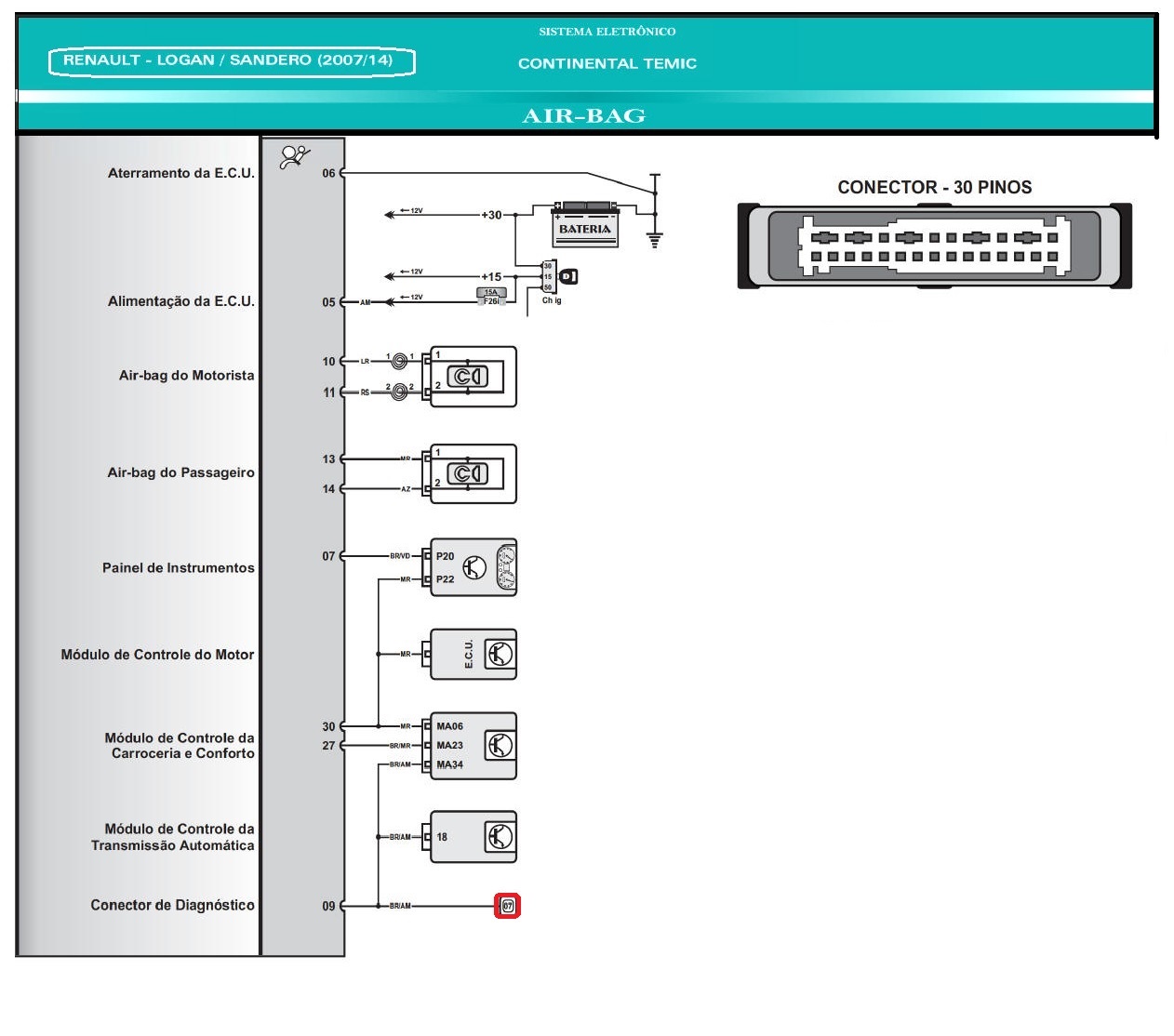

LOGAN/SANDERO 07/14 – Diagrama Elétrico

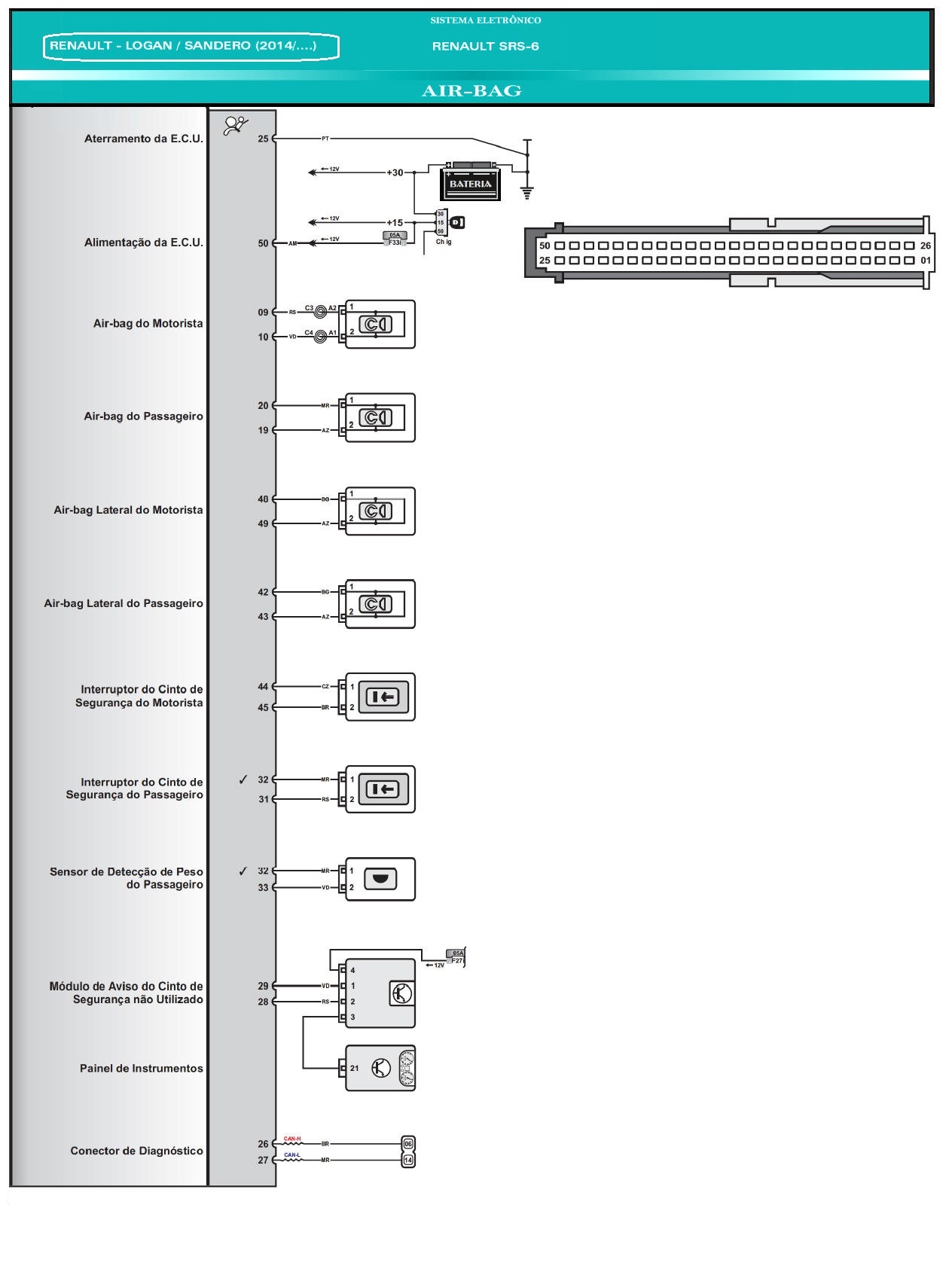

LOGAN/SANDERO 14/ – Diagrama Elétrico

MASTER 12/ – Diagrama Elétrico

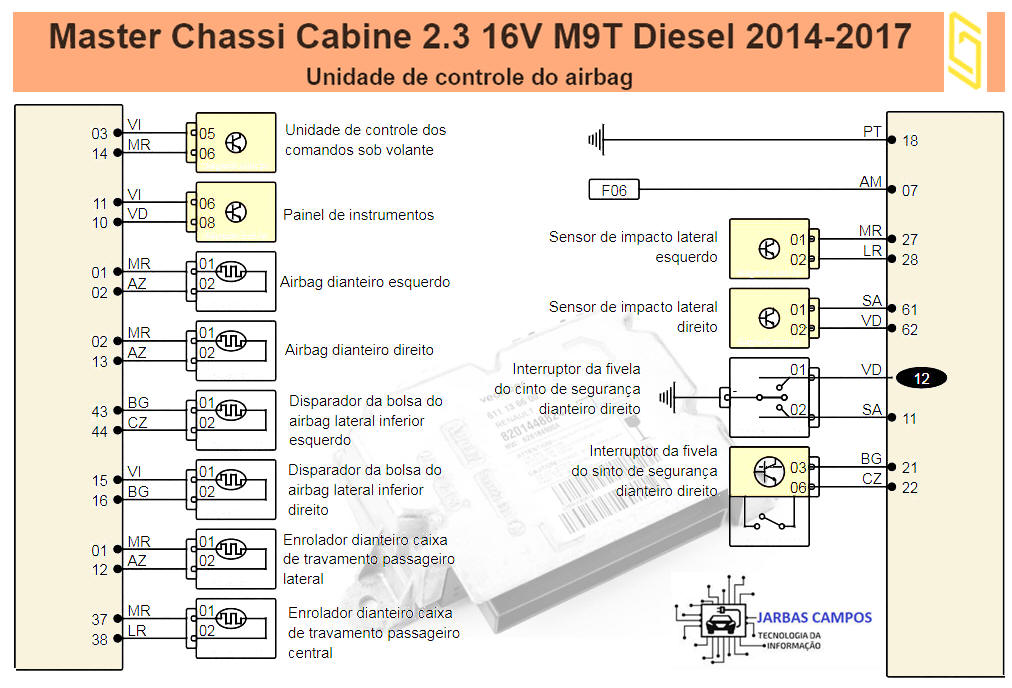

MASTER 2.3 – 15/17 – Diagrama Elétrico

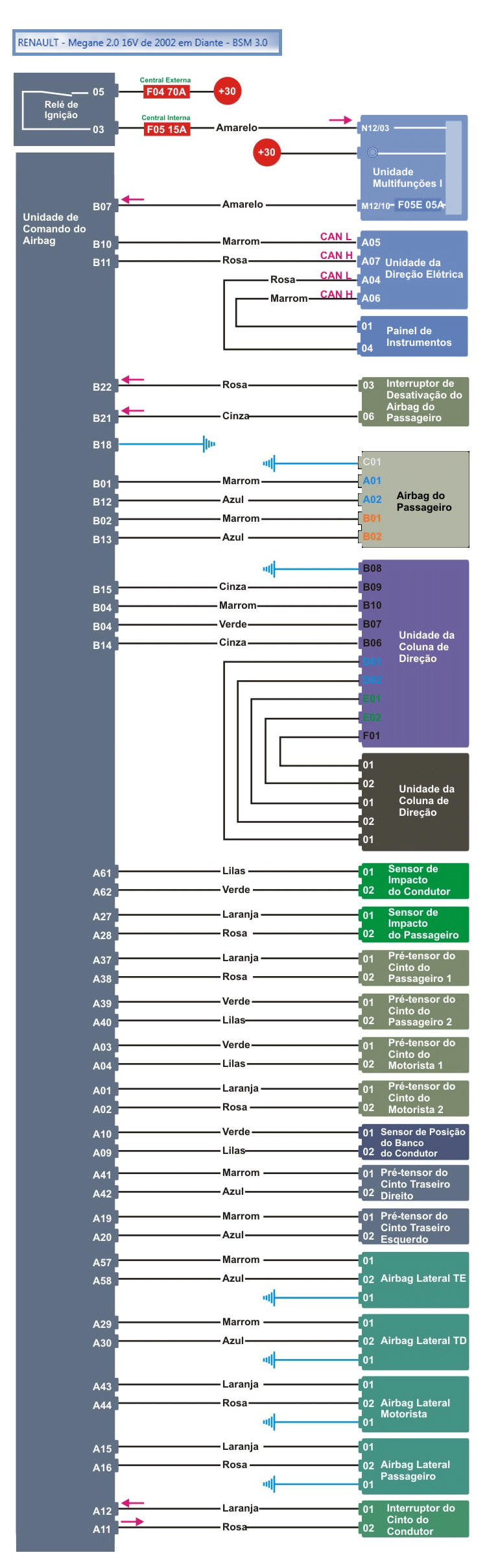

MEGANE 1.6/2.0 – 03/07 – Diagrama Elétrico
