Disposi��o dos fus�veis Mercedes-Benz Classe C 2008-2014

Localiza��o da caixa de fus�veis

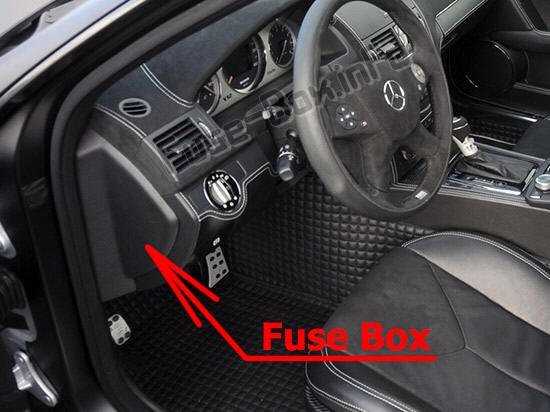

A caixa de fus�veis est� localizada no lado do motorista do painel de instrumentos, atr�s da tampa.

Diagrama da caixa de fus�veis

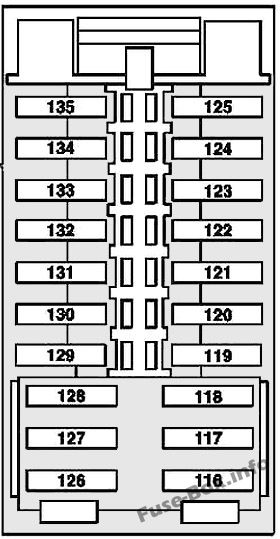

Atribui��o dos fus�veis no painel de instrumentos
№ Fun��o fundida Amp
116 Unidade de controle do banco do motorista 30
117 Unidade de controle do sistema de amortecimento adapt�vel 15
118 LIVRE -
119
Unidade de controle AMG Performance Media do motor do ventilador traseiro (v�lida a partir de 1.6.12)		 7,5
120 LIVRE -
121 LIVRE .
122 LIVRE -
123 Unidade de controle do m�dulo do tubo da coluna de dire��o 10
124 LIVRE .
125 LIVRE -
126 Unidade de controle do banco do passageiro dianteiro 30
127 LIVRE -
128 LIVRE .
129 V�lido para o motor 156: Rel� do motor do ventilador do radiador de �leo 20
130 LIVRE .
131 LIVRE -
132 LIVRE -
133 LIVRE .
134 LIVRE -
135 LIVRE



Localiza��o da caixa de fus�veis

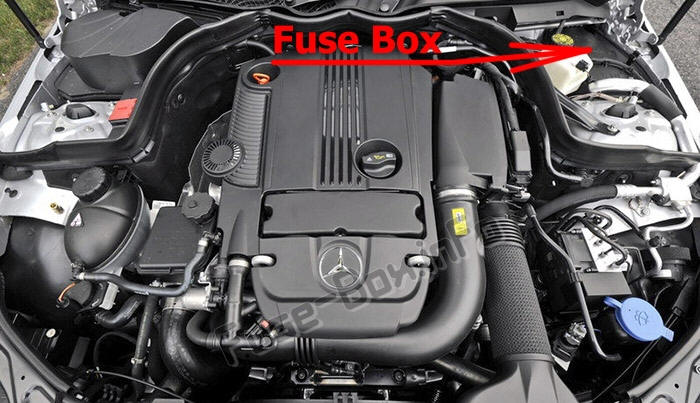

A caixa de fus�veis est� localizada no compartimento do motor (lado esquerdo), sob a tampa.

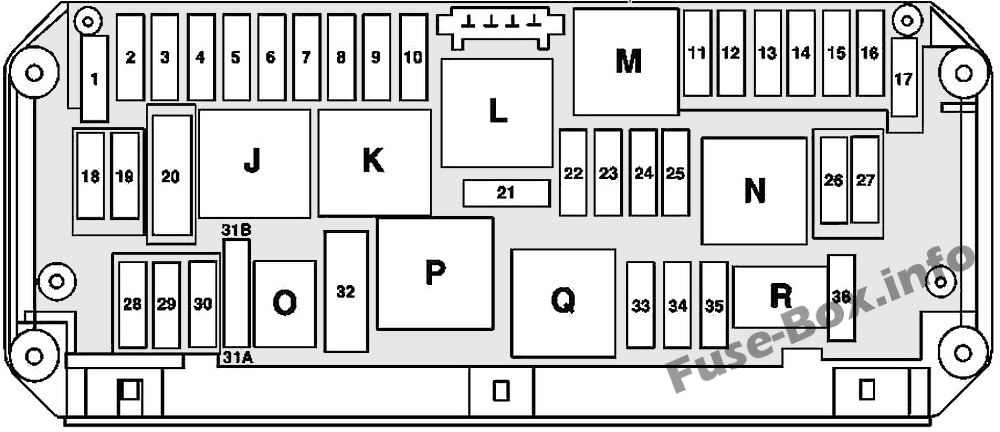

Atribui��o dos fus�veis e rel� no compartimento do motor
№ Fun��o fundida Amp
1 1 Unidade de controle do Programa Eletr�nico de Estabilidade 25
2 Unidade de controle da porta frontal esquerda 30
3 V�lido at� 31.3.10: Comando da
porta dianteira direita
V�lido a partir de 1.4.10 com o modelo 204.0 / 2/9:
Comando da porta traseira direita		 30
4 at� 31.8.08:
Unidade de controle da bomba de combust�vel
V�lida para o motor 156 at� 31.8.08:
Unidade de controle da bomba de combust�vel esquerda Unidade de controle da bomba de combust�vel
direita
V�lida para o motor 642, motor 651:
Sensor de condensa��o do filtro de combust�vel com elemento de aquecimento
V�lido para o motor 651 a 31.5.10, motor 646:
unidade de controle para sensor de condensa��o do filtro de combust�vel com elemento de aquecimento		 7,5
4 V�lido para o motor diesel a partir de 1.9.08:
Sensor de condensa��o do filtro de combust�vel com elemento de aquecimento
V�lido para o motor 276 (EUA, Cor�ia do Sul):
V�lvula de fechamento do reservat�rio de carv�o ativado
V�lida para o modelo 204.0 / 2/3 a partir de 1.3.11, 204.9 a partir de 1.6.12:
Unidade de comando dos far�is		 20
5 Unidade de controle SAM traseira com m�dulo de fus�vel e rel�
V�lido a partir de 1.6.10
Interruptor das luzes externas
V�lido para o motor 156 Black Series a partir de 1.7.11:
rel� do circuito de refrigera��o do eixo traseiro		 7,5
6 V�lido para motor diesel:
unidade de controle ME-SFI [ME]
V�lido para motor a gasolina:
unidade de controle CDI		 10
7 Iniciante 20
8 Unidade de controle suplementar do sistema de reten��o 7,5
9 Tomada do porta-luvas 15
10 Motor de limpeza 30
11 Visor
Audio / COMAND Painel de controle COMAND / Audio
Suporte para o m�dulo de navega��o		 7,5
12 Unidade de controle e opera��o autom�tica do ar condicionado Unidade de
controle do painel de controle superior		 7,5
13 Unidade de controle do m�dulo da coluna de dire��o
C�mera multifuncional		 7,5
14 Unidade de controle do Programa Eletr�nico de Estabilidade 7,5
14 Unidade de controle do farol 20
15 Unidade de controle suplementar do sistema de reten��o 7,5
16 Conector de diagn�stico (at� 31.5.09)
Conector el�trico para celular
V�lido para transmiss�o 722: Unidade de controle do m�dulo da alavanca seletora eletr�nica		 5
16 Fun��o ECO start / stop:
bomba de �leo de transmiss�o el�trica		 20
17 M�dulo de controle para telhado de correr panor�mico
Unidade de controle para painel de controle a�reo		 30
18 V�lido at� 30.11.09:
Interruptor das luzes exteriores
V�lido para o modelo 204.0 / 2 a partir de 1.3.11, modelo 204.3:
Unidade de controle do painel de controle superior
V�lido para o modelo 204.0 / 2 at� 28.2.11, modelo 204.9:
controle clim�tico do painel de instrumentos LIN luva do conector da linha positiva
Interior e chicote do ve�culo para o conector el�trico da lanterna traseira		 7,5
19 Unidade de controle para trava de dire��o el�trica Unidade de controle
para trava de igni��o eletr�nica		 20
20 Unidade de controle do Programa Eletr�nico de Estabilidade 40.
21 Interruptor da l�mpada de parada Interruptor da l�mpada do
porta-luvas
Reconhecimento do assento do passageiro dianteiro e
fus�vel el�trico de pr�-instala��o da cobran�a de ped�gio eletr�nico ACSR (Jap�o)		 7,5
22 Motor de ventilador do motor de combust�o e ar condicionado com controle integrado
Conector el�trico para chicote interno e chicote do motor		 15
23 Conector el�ctrico para arn�s interior e cablagem motor
V�lido para motor diesel:
unidade de controlo SAM traseira com fus�vel e retransmitir m�dulo de
unidade de controlo CDI
Terminal manga 87 conector
V�lido para motor 271:
Terminal 87 M1E conector manga
V�lido para motor 272:
Circuito 87 M1i conector manga		 20
24 Conector eltrico para o interior do chicote de fios e de cabos do motor arn�s
interior e motor de feixe de cabos de liga��o el�ctrica
V�lido para motor 642:
persianas Radiador actuador
V�lido para motor 272:
Terminal 87 M1E conector manga
V�lido para motor diesel:
Terminal de manga 87 conector
V�lido para motor 646:
controlo CDI unidade		 15
25 V�lido para o motor 156, 271, 272, 274, 276:
Unidade de controle ME-SFI [ME]
V�lido para o motor diesel:
Sensor de oxig�nio a montante do conversor catal�tico
V�lido a partir de 1.6.10 para o modelo 204.3 com o motor 651 Sport Edition:
som do sistema de escape unidade de controle do gerador		 15
26 R�dio R�dio com
unidade controladora COMAND de sistema de piloto autom�tico		 20
27 Unidade de controle de trava de dire��o el�trica Unidade de controle de trava de
igni��o eletr�nica
V�lida para motor diesel:
unidade de controle CDI
V�lida para motor a gasolina: unidade de controle
ME-SFI [ME]		 7,5
28. Cluster de instrumentos 7,5
29 L�mpada da frente direita 10
30 Unidade da l�mpada da frente esquerda
V�lida para o motor 642: Conector el�trico para o chicote interno e o chicote do motor		 10
31A BUZINA  alarme esquerda
buzina alarme direito		 15
31B Chifre alarde esquerda
chifre alarde direito		 15
32. V�lido para o motor 156, 271, 272, 276: Bomba de ar el�trica 40.
32. V�lido para o motor 156: Motor do ventilador do radiador de �leo 20
33 V�lido para a transmiss�o 722.6: Unidade de controle eletr�nica de controle
de transmiss�o V�lido para a transmiss�o 722.9: Unidade controladora de controle de transmiss�o totalmente integrada		 10
34 V�lido para o motor 271, 272 a partir de 1.9.08: Unidade de controle da bomba de combust�vel
V�lido para o motor 156 a partir de 1.9.08: Unidade de controle da bomba de combust�vel esquerda, unidade de controle da bomba de combust�vel direita		 7,5
35 V�lido a partir de 1.3.11: Unidade de controle do Programa Eletr�nico de Estabilidade 5
36. V�lido a partir de 1.3.11: Unidade de controle el�trico DISTRONIC
V�lido para o modelo 204.902 / 982/984: Dire��o hidr�ulica eletro-hidr�ulica		 7,5

  Reles
J Circuito 15 rel�
K Rel� do terminal 15R
eu Rel� de backup
M Rel� de partida do circuito 50
O Rel� do circuito 87 do motor
O Rel� de corneta de fanfarra
P V�lido para o motor 156, 272, 276: Rel� secund�rio de inje��o de ar
Q Rel� de backup
R Rel� do circuito 87 do chassi

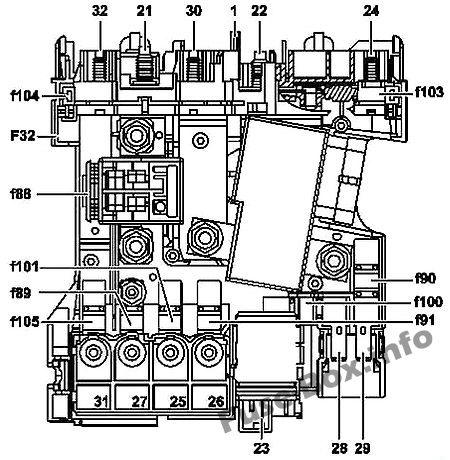

Caixa de pr�-fus�vel frontal (at� 2010)

Caixa Prefuse frontal (at� 2010)
№ Fun��o fundida Amp
88  Alternador, Starter
89 Unidade de controle SAM frontal com m�dulo de fus�vel e rel� 125
90 Unidade de controle SAM traseira com m�dulo de fus�vel e rel� 40.
91 Motor de ventilador do motor de combust�o e ar condicionado com controle integrado 80
100 Carca�a do ar condicionado 40.
101 V�lido para motor a gasolina: Unidade de controle SAM frontal com m�dulo de fus�vel e rel� 60
103 V�lido para motor diesel: PTC booster booster 150
104 Caixa de fus�veis interior 70
105 Unidade de controle SAM frontal com m�dulo de fus�vel e rel� 100
106 Unidade de controle SAM traseira com m�dulo de fus�vel e rel� 150
107 livre -
108 livre  -
109 livre  .
110 livre  -



Caixa de pr�-fus�vel frontal (a partir de 2010)

sem start / stop  ECO

com start / stop ECO



Caixa de Prefuse da Frente (a partir de 2010)

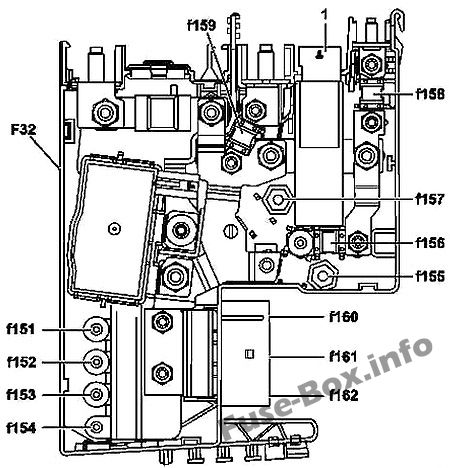

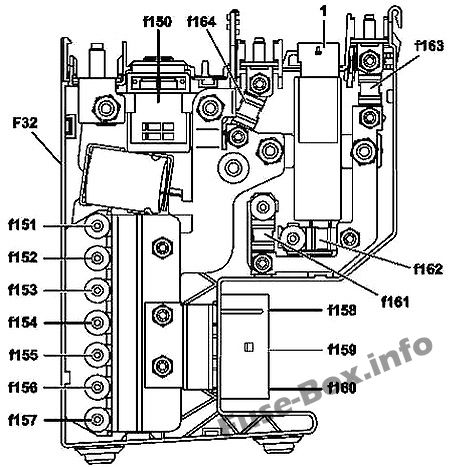

№ Fun��o fundida Amp
150 sem ECO start / stop: Pyrofuse 88 400
150 In�cio / parada do ECO: Alternador, Starter 200
151 Motor de ventilador do motor de combust�o e ar condicionado com controle integrado 100
152 Unidade de controle SAM frontal com m�dulo de fus�vel e rel� 150
153 sem ECO start / stop: Sobressalente 100
153 Fun��o de partida / parada do ECO e posi��o da bateria frontal: unidade de controle SAM frontal com m�dulo de fus�vel e rel� 60
154 Fun��o de partida / parada do ECO e posi��o da bateria frontal: unidade de controle SAM frontal com m�dulo de fus�vel e rel� 60
154 V�lido para motor diesel e ECO start / stop: booster do aquecedor PTC 150
155 sem ECO start / stop: Sobressalente 50.
155 Fun��o ECO start / stop: Sobressalente 100
156 V�lido para motor diesel sem partida / parada do ECO: booster de aquecedor PTC 150
156 Fun��o de partida / parada do ECO: Unidade de controle SAM frontal com m�dulo de fus�vel e rel� 100
157 V�lido para o modelo 204.902 / 982/984 sem fun��o ECO start / stop: Dire��o hidr�ulica eletrohidr�ulica ECO start / stop
ECO:
Sobressalente		 100
158 sem partida / parada do ECO: Regulador do ventilador 50.
158 Partida / parada do ECO: Unidade de controle SAM traseira com m�dulo de fus�vel e rel� 150
159 Unidade de controle multifuncional para ve�culos especiais 50.
159 ECO start / stop: rel� de bateria adicional 200
160 sem ECO start / stop: Sobressalente 60
160 In�cio / parada do ECO: Regulador do ventilador 50.
161 sem partida / parada do ECO: Unidade de controle SAM frontal com m�dulo de fus�vel e rel� 100
161 Unidade de controle multifuncional para ve�culos especiais 50.
162 sem ECO start / stop: Sobressalente 100
162 In�cio / parada do ECO: Sobressalente 60
163 sem partida / parada do ECO: Unidade de controle SAM traseira com m�dulo de fus�vel e rel� 150
164 sem fun��o de partida / parada do ECO: Unidade de controle SAM traseira com m�dulo de fus�veis e rel�s 80








Caixa de fus�veis do compartimento de bagagem

Localiza��o da caixa de fus�veis

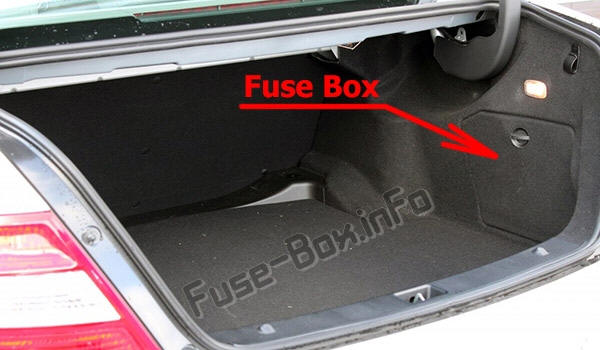

Est� localizado no compartimento de bagagens (no lado direito), atr�s da tampa.

Vers�o 1



Vers�o 2

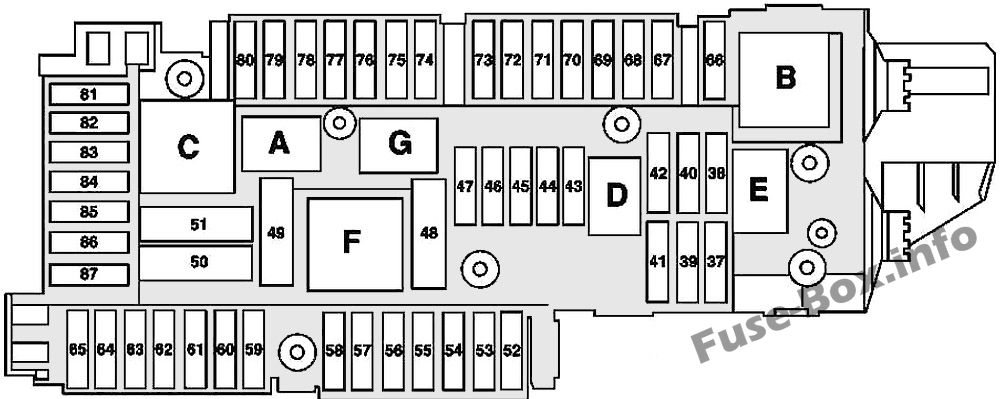

Atribui��o dos fus�veis e rel� no porta-malas
№ Fun��o fundida Amp
37. a partir de 2008: solen�ide do apoio de cabe�a do banco do condutor NECK-PRO, solen�ide do apoio de cabe�a do banco da frente NECK-PRO 5
37. at� 2008: solen�ide do apoio de cabe�a NECK-PRO do banco do condutor, solen�ide do apoio de cabe�a NECK-PRO do banco do passageiro da frente 7,5
38. Motor de limpa-vidros 15
39. V�lido para o modelo 204.0 / 2/9, exceto para ve�culos da Gr�-Bretanha at� 31.5.09: unidade de controle da porta traseira esquerda 30
40. Poupar -
41. V�lido para o modelo 204.0 / 2/9 at� 31.3.10: Comando da porta traseira direita
V�lido a partir de 1.4.10 Comando da porta dianteira direita		 30
42. V�lido para motor a gasolina ou motor 642 a partir de 1.12.09 ou motor 651 a partir de 1.6.09: Unidade de controle da bomba de combust�vel 25
42. V�lido para o motor 646 ou 642 at� 30.11.09 ou 651 at� 31.5.09: Bomba de combust�vel
V�lido para motor a gasolina (at� 2009): Unidade de controle da bomba de combust�vel		 20
43 V�lido a partir de 1.6.09 com ar condicionado autom�tico: Motor do ventilador traseiro 5
44 Grupo de comutadores, ajuste do banco dianteiro direito Interruptor de ajuste do banco da
frente parcialmente el�trico		 30
45 Grupo do interruptor de ajuste do banco dianteiro esquerdo Banco do motorista interruptor de ajuste do
assento parcialmente el�trico		 30
46. Amplificador de antena para janela traseira antena FM
Sirene de alarme
Unidade de controle de prote��o interna e prote��o de reboque
Amplificador de antena para janela traseira 1
TV 1 amplificador de antena e DAB Banda III
DAB banda III DAB banda III antena
TV 2 amplificador de antena e amplificador de antena KEYLESS-GO
KEYLESS-GO		 7,5
47 Poupar -
48. Poupar -
49. Aquecedor da janela traseira 40.
50. Afastador de tens�o de emerg�ncia revers�vel dianteiro direito 50.
51 Afastador de tens�o de emerg�ncia revers�vel dianteiro esquerdo (A76) 50.
52 Poupar -
53 a partir de 2008: unidade de controle de reconhecimento de reboques  15
53 at� 2008: unidade de controle de reconhecimento de reboques  30
54 at� 31.5.09: reboque unidade de controlo reconhecimento
v�lido para o modelo 204,075 / 077/275/277:
Controlador de suporte lombar do assento e do lado refor�ar grupo interruptor de ajuste
dianteira de suporte do assento do passageiro lombar e dos flancos grupo interruptor de ajuste de
frente do assento do passageiro v�lvula AMG bloco
assento do piloto Bloco de v�lvulas AMG		 7,5
54 a partir de 1.6.09: Unidade de controle de reconhecimento de reboque 15
55 V�lido a partir de 1.6.09: AdBlue 5
56. Unidade de controle para reconhecimento de
reboque Tomada para reboque		 15
56. V�lido para o modelo 204.077 / 277/377 at� 31.5.09:
Grupo de interruptores de ajuste
lombar e apoio lateral do assento do motorista Grupo de interruptores de ajuste lombar e apoio lateral do banco do passageiro dianteiro Grupo de comutadores de ajuste lombar e assento lateral do
passageiro Banco do passageiro dianteiro Bloco de v�lvulas AMG do bloco
do bloco Bloco de v�lvulas AMG do assento do motorista		 5
57 Unidade de controle de reconhecimento de reboque 20
58 a partir de 2008: unidade de controle de reconhecimento de reboques 20
58 at� 2008: unidade de controle de reconhecimento de reboques 30
59. a partir de 2008:
unidade de comando do sistema de estacionamento
Sensor p�ra-choques dianteiro esquerdo DISTRONIC (DTR)
P�ra-choques dianteiro direito DISTRONIC (DTR) Sensor de
radar inteligente para p�ra-choques traseiro esquerdo
Sensor de radar inteligente para p�ra-choques traseiro direito		 5
59. at� 2008:
unidade de controle PARKTRONIC Unidade de
controle de sensores de radar		 7,5
60 Bomba pneum�tica de assento multicontorno 7,5
61 Unidade de controle de controle de porta de eleva��o 40.
62 Unidade de controle do banco do motorista 30
63. Unidade de controle do banco do passageiro dianteiro 30
64 Unidade de controle do conversor DC / CA 25
65 Unidade de controle do sistema de amortecimento adaptativo Unidade de controle do m�dulo do tubo da coluna de dire��o 15
66. Poupar -
67 a partir de 2008: unidade de controle do amplificador do sistema de som 30
67 at� 2008: unidade de controle de amplificador de sistema de som 40.
68 Poupar .
69 Amplificador de alto-falante traseiro 20
70 Unidade de controle do monitor de press�o dos pneus 5
71 Isqueiro frontal com ilumina��o do cinzeiro
Tomada de for�a no interior do ve�culo dianteiro		 15
72 Caixa de liga��o para �rea de carga Tomada de 115 V 15
73 Conector de diagn�stico (a partir de 1.6.09)
Receptor de controle remoto por r�dio de aquecimento estacion�rio
V�lido para o motor 156 a partir de 1.7.11: Unidade de controle do modo de transmiss�o		 7,5
74 Unidade de controle KEYLESS-GO 15
75 Unidade de aquecimento estacion�ria 20
76 Tomada interior do ve�culo 15
77 Unidade de controle WSS (Weight Sensing System) 7,5
78 Ventila��o lugar deixado regulador ventilador frontal
dianteiro direito regulador de ventila��o dos bancos blower		 7,5
79 Unidade de controle para sistema de estacionamento 5
80 Unidade de controle para sistema de sensor de v�deo e radar Unidade de
controle para sistema de estacionamento		 7,5
81 Unidade de controle da interface de m�dia 5
82
Unidade de controle do sintonizador de TV UMTS do compensador do sistema de telefone celular (at� 31.5.09; Jap�o)
Sintonizador de TV digital (at� 31.5.09; Jap�o)		 5
83 Unidade de controle de cobran�a eletr�nica de ped�gio (Jap�o)
Unidade de controle do sistema de chamada de emerg�ncia
C�mera de
marcha � r� Visor traseiro esquerdo Visor
traseiro direito		 7,5
84 Unidade de controle de r�dio por �udio digital por sat�lite (SDAR) Unidade de controle
SDAR / sintonizador de alta defini��o Unidade de
controle de transmiss�o de �udio digital
M�dulo de fonte de alimenta��o para
c�mera de backup Unidade de controle para c�mera de backup Unidade de controle para c�mera de
360 �		 7,5
85 Unidade de controle do sintonizador de TV (at� 31.5.09; Jap�o)
Sintonizador de TV digital (a partir de 1.6.09; Jap�o)		 7,5
86 leitor de DVD 7,5
87 Unidade de controle do sistema de chamada de emerg�ncia 7,5
88 V�lido a partir de 1.6.09 -
89 V�lido a partir de 1.6.09: Unidade de controle de reconhecimento de reboque
V�lido a partir de 1.6.09 com motor 156: rel� do motor do ventilador do radiador de �leo		 20
90 V�lido a partir do bloco de fus�veis 1.6.09 AdBlue�, rel� de suprimento AdBlue 40.
91 Unidade de controle do conversor DC / CA 25
91 Partida / parada do ECO: Unidade de controle da bomba auxiliar de �leo da transmiss�o
V�lido para o motor 642: Elemento do aquecedor da linha de ventila��o		 20
92 V�lido a partir de 1.6.09 -

  Reles
A Rel� do terminal 15
B Rel� do circuito 15R (1)
C Rel� de janela traseira aquecido
D V�lido para motor diesel: rel� da bomba de combust�vel
E Rel� do limpador de p�ra-brisa
F Rel� de ajuste do assento
G Rel� do circuito 15R (2)





Caixa de pr�-fus�vel traseira

№ Fun��o fundida Amp
111 V�lido para motor a gasolina: unidade de controle ME-SFI [ME]
V�lido para motor a diesel: unidade de controle CDI		 60
112 Unidade de controle multifuncional para ve�culos especiais 80
113 V�lido para o motor 156: Unidade de controle da bomba de combust�vel esquerda, Unidade de controle da bomba de combust�vel direita 40.
114 Poupar -
115 Unidade de controle multifuncional para ve�culos especiais 100
