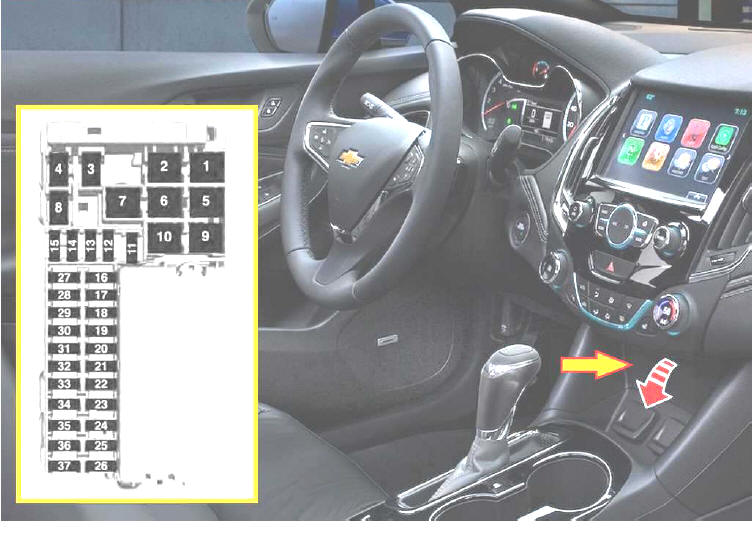

F01i (20A)......: Motor do vidro traseiro direito
F02i (40A)......: Ventilador / Sistema de ventila��o e ar condicionado
F03i (25A)......: Interruptor do ajustador do banco do motorista
F04i (20A)......: Recept�culo de energia de acess�rios 12V - Painel de instrumentos
F05i (25A)......: Motor do vidro do passageiro
F06i (25A)......: Motor do vidro do motorista
F07i (25A)......: M�dulo de controle do ABS
F08i (20A)......: Tomada de acess�rios 12V
F09i (30A)......: M�dulo de controle da carroceria e conforto / Conjunto da trava da porta do
motorista / Conjunto da trava da porta traseira esquerda / Conjunto da trava da porta do passageiro / Conjunto da trava da porta traseira direita / Atuador de travamento da portinhola de combust�vel
F10i (20A)......: Motor do vidro esquerdo traseiro
F11i (20A)......: Teto solar - SE POSSUIR
F12i (20A)......: M�dulo de controle da carroceria e conforto / Luz esquerda de condu��o diurna e
estacionamento / Luz direita de condu��o diurna e estacionamento / Farol baixo dianteiro esquerdo / Luz de estacionamento dianteira direita / Lanterna traseira externa direita / L�mpada de freio direita / Lanterna traseira interna direita / L�mpada da
seta traseira esquerda / Rel� da l�mpada de circula��o diurna esquerda
F13i (25A)......: N�o utilizado
F14i (7,5A).....: M�dulo do sensor de chuva ou luz ambiente / M�dulo da c�mera de vis�o dianteira /
Interruptor do espelho retrovisor externo / Interruptor da janela do motorista
F15i (15A)......: M�dulo de controle do motor / M�dulo de controle da carroceria e conforto / Terceira
luz de freio / Luzes da placa /M�dulo de controle do acionamento da bomba de combust�vel / Rel� principal de igni��o / Rel� de
destravamento do porta-malas / Visor do carregador sem fio de dispositivo m�vel / Interruptor do modo de igni��o /
Interruptor de multifun��o no console central / Conjunto da transmiss�o autom�tica
F16i (20A)......: M�dulo de controle da carroceria e conforto / L�mpada da seta dianteira esquerda /
L�mpada da seta traseira direita / L�mpada de cortesia do porta-malas / Farol de neblina traseira esquerda
F17i (20A)......: M�dulo de controle da carroceria e conforto / C�mera de r� / L�mpada de r� direita /
Luz do porta-luvas / Luz do espelho do p�ra-sol esquerdo / Luz do espelho do p�ra-sol direito / L�mpadas do teto ou leitura no
console superior dianteiro e traseiro / Atuador da solen�ide de captura de chave / Interruptor da trava da porta do
motorista / Interruptor dos far�is dianteiros / Interruptor do modo de igni��o / Interruptor de multifun��o no
console central / Interruptor do espelho retrovisor externo / Interruptor de destravamento do porta-malas / Interruptor
da janela traseira esquerda / Interruptor do vidro do passageiro / Tomada de acess�rios - painel de instrumentos
F18i (20A)......: M�dulo de controle da carroceria e conforto / Luzes de condu��o diurna ou
estacionamento / Farol baixo dianteiro direito / L�mpada da seta dianteira direita / Lanterna traseira externa esquerda / L�mpada de freio esquerda / Rel� da l�mpada de circula��o diurna direita
F19i (7,5A).....: Conector de diagn�stico
F20i (10A)......: M�dulo de detec��o e diagn�stico do air-bag
F21i (10A)......: M�dulo de controle do aquecimento / Ventila��o e ar condicionado
F22i (10A)......: Rel� de destravamento da tampa do porta-malas
F23i (7,5A).....: M�dulo de controle da entrada por controle remoto
F24i (05A)......: N�o utilizado
F25i (02A)......: Interruptor de ilumina��o no volante
F26i (02A)......: Chave de igni��o - VE�CULOS SEM BOT�O START/STOP
F27i (20A)......: M�dulo de controle da
carroceria e conforto / L�mpadas do teto ou leitura no console
superior dianteiro / Alavanca do c�mbio da transmiss�o
F28i (30A)......: N�o utilizado
F29i (20A)......: Limpador do vidro traseiro - SE POSSUIR
F30i (05A)......: Indicador de posi��o da alavanca da transmiss�o /
Alavanca do c�mbio da transmiss�o
F31i (05A)......: M�dulo do carregador sem fio de dispositivo m�vel
F32i (20A)......: Conjunto da transmiss�o autom�tica
F33i (10A)......: Sistema do alarme anti-furto / Buzina do alarme
anti-furto
F34i (7,5A).....: M�dulo de controle de auxilio de estacionamento /
M�dulo de controle de interface
com o usu�rio / Entrada USB
F35i (05A)......: M�dulo de controle da interface de comunica��o
telem�tica (OnStar)
F36i (10A)......: Comandos do HVAC / Conjunto dos instrumentos / M�dulo
do visor de informa��es
F37i (20A)......: R�dio

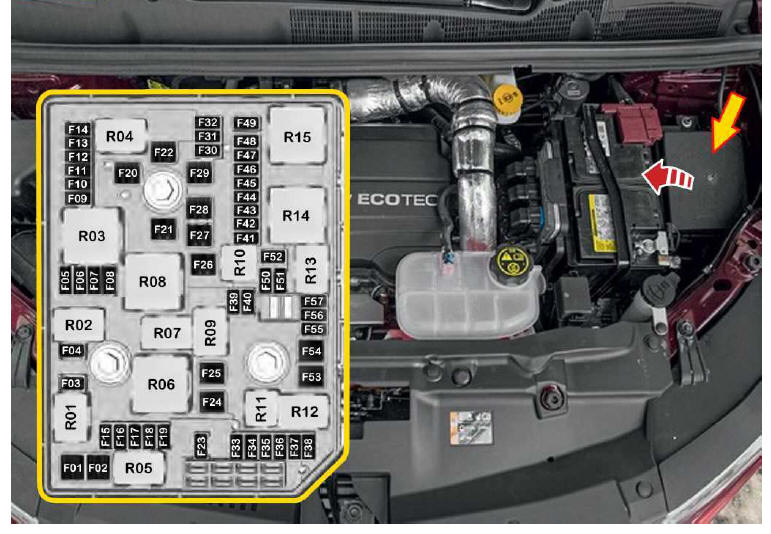

F01 (30A).......: Rel� do motor de arranque
F02 (40A).......: Rel� do atuador da solen�ide do pinh�o do motor de arranque
F03 (15A).......: M�dulo de controle do motor / Sonda lambda aquecida 1 / V�lvula solen�ide de purga
de emiss�o evaporativa / V�lvula solen�ide de desvio do turbocompressor / V�lvula solen�ide de escape do turbocompressor / V�lvula solen�ide de controle da press�o do �leo do motor
F04 (25A).......: M�dulo de controle do motor
F05 (10A).......: Sensor de mistura de combust�vel
F06 (20A).......: M�dulo de controle da transmiss�o autom�tica
F07 (20A).......: N�o utilizado
F08 (10A).......: M�dulo de controle do motor - ALGUNS MODELOS
F09 (10A).......: Rel� do compressor do ar condicionado
F10 (10A).......: N�o utilizado
F11 (20A).......: N�o utilizado
F12 (05A).......: M�dulo de entrada central CGM
F13 (7,5A)......: N�o utilizado
F14 (05A).......: N�o utilizado
F15 (10A).......: Sonda lambda aquecida 2 / Sensor de ar de admiss�o multifuncional / V�lvula
solen�ide do acumulador da transmiss�o
F16 (15A).......: M�dulo de controle do motor / Bobinas de igni��o / Rel� do motor de arranque
F17 (15A).......: M�dulo de controle do motor
F18 (05A).......: N�o utilizado
F19 (10A).......: N�o utilizado
F20 (40A).......: N�o utilizado
F21 (30A).......: N�o utilizado
F22 (50A).......: M�dulo de controle do ABS
F23 (15A).......: Rel� da bomba do limpador do para-brisa
F24 (25A).......: N�o utilizado
F25 (30A).......: N�o utilizado
F26 (40A).......: N�o utilizado
F27 (25A).......: N�o utilizado
F28 (30A).......: N�o utilizado
F29 (40A).......: Grade do desemba�ador traseiro
F30 (7,5A)......: Vidro do espelho retrovisor externo do motorista / Vidro do espelho retrovisor
externo do passageiro
F31 (7,5A)......: N�o utilizado
F32 (7,5A)......: M�dulo de controle do HVAC / M�dulo de controle do acionamento da bomba de
combust�vel / Indicadores de alerta de colis�o / Transformador de alimenta��o de for�a / M�dulo de controle da transmiss�o autom�tica shifter
F33 (10A).......: Buzina do alarme anti-furto
F34 (15A).......: Buzina
F35 (20A).......: N�o utilizado
F36 (10A).......: Farol alto dianteiro do lado direito / Atuador da solen�ide do farol alto direito
F37 (10A).......: Farol alto dianteiro do lado esquerdo / Atuador da solen�ide do farol alto esquerdo
F38 (05A).......: N�o utilizado
F39 (15A).......: Farol de neblina dianteiro esquerdo / Farol de neblina dianteiro direito
F40 (05A).......: N�o utilizado
F41 (7,5A)......: N�o utilizado
F42 (10A).......: Atuador de alinhamento dos far�is dianteiros / Interruptor dos far�is dianteiros
F43 (20A).......: N�o utilizado
F44 (05A).......: Espelho retrovisor interno / C�mera de r�
F45 (7,5A)......: N�o utilizado
F46 (05A).......: Painel de instrumentos
F47 (15A).......: Trava da coluna de dire��o
F48 (20A).......: Lavador traseiro
F49 (7,5A)......: N�o utilizado
F50 (15A).......: N�o utilizado
F51 (15A).......: N�o utilizado
F52 (7,5A)......: M�dulo de controle do motor / Conjunto da transmiss�o
autom�tica
F53 (30A).......: N�o utilizado
F54 (30A).......: M�dulo do motor do limpador do para-brisa
F55 (30A).......: N�o utilizado
F56 (7,5A)......: N�o utilizado
F57 (15A).......: N�o utilizado
REL�S DESCRI��O/SIGNIFICADO
R01......: Rel� do motor de arranque
R02......: Rel� da alavanca do compressor do ar condicionado
R03......: Rel� principal
R04......: N�o utilizado
R05......: Rel� do acionador da solen�ide do pinh�o do motor de partida
R06......: Rel� do aquecedor de combust�vel - SE POSSUIR
R07......: Rel� do farol baixo (lado direito)
R08......: N�o utilizado
R09......: N�o utilizado
R10......: N�o utilizado
R11......: N�o utilizado
R12......: Rel� do farol alto
R13......: Rel� do farol baixo (lado esquerdo)
R14......: Rel� de igni��o
R15......: Rel� do desemba�ador do vidro traseiro / Rel� do desemba�ador
dos espelhos
