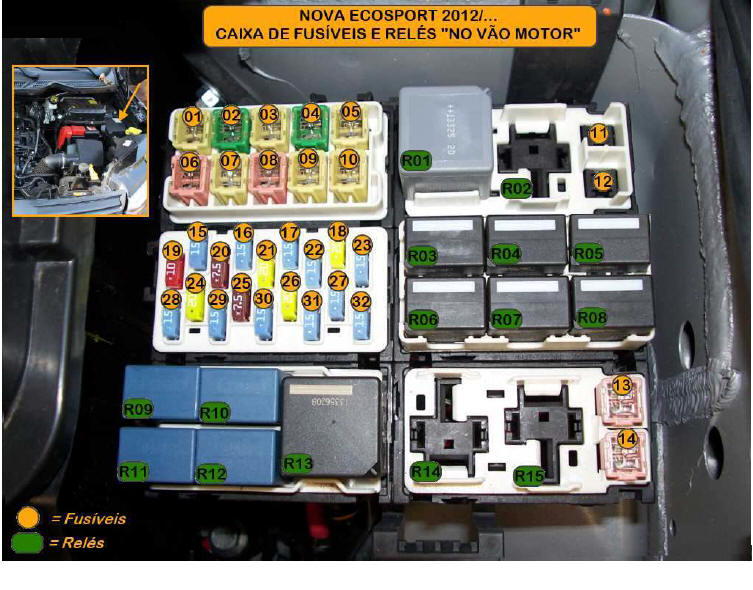

Est� localizado no compartimento do motor.
------------------------------------------------------------------------------------------------------
-------------------------------------
FUS�VEL DESCRI��O/SIGNIFICADO

F01 (60A).........Alimenta��o da caixa de fus�vel do compartimento do motor (15, 16, 17, 18, 24, 25,
26 e 27)
F02 (40A).........Sistema de freio
F03 (60A).........Alimenta��o da caixa de fus�vel do compartimento do motor (19, 20, 21, 22 e 23)
F04 (40A).........Ventilador e ventoinha do aquecedor
F05 (60A).........Alimenta��o da caixa de fus�vel do habit�culo (10, 11, 12, 13, 14, 15, 16, 17, 18,
31 e 32)
F06 (30A).........Fechos centralizados das portas / Buzina do alarme
F07 (60A).........Rel� de igni��o / Alimenta��o da caixa de fus�vel do habit�culo (01, 02, 03, 04, 05,
06, 07, 08, 09, 34 e 35)
F08 (30A).........Motor de arranque
F09 (60A).........Ventoinha de arrefecimento da 1� e 2� velocidade / Caixa de fus�vel no compartimento
do motor 13
F10 (30A).........M�dulo de controle da caixa de velocidade autom�tica
F10 (60A).........Vela de incandesc�ncia / Desemba�ador dos vidros dianteiros
F11 (30A).........Desemba�ador esquerdo dos vidros dianteiros
F12 (30A).........Desemba�ador direito dos vidros dianteiros
F14 (30A).........Transmiss�o autom�tica
F15 (15A).........Dispositivo de prote��o da bateria / Luzes de neblina dianteiras / Luzes
interiores / Luz alta / Luz m�dia do
lado direito / Luz avisadora de desativa��o do air-bag do passageiro
F16 (15A).........Luz m�dia do lado esquerdo / Luz de presen�a / Farol de neblina / Luzes de condu��o
diurna
F17 (15A).........Luz Alta
F18 (20A).........Buzina
F19 (20A).........Rel� de partida a frio
F20(7,5A).........M�dulo de controle da caixa de velocidade autom�tica / Rel� principal
F21 (20A).........Bomba de combust�vel e rel� dos injetores
F22 (15A).........Luzes de neblina dianteira / Luz alta / Luz interior / Indicador de mudan�a de
dire��o
F23 (10A).........Alarme e buzina de apoio da bateria
F24 (20A).........Vidro traseiro com desemba�ador e retrovisor exterior com desemba�ador
F25(7,5A).........Rel� do compressor do ar condicionado
F26 (20A).........Sistema de freio com sistema eletr�nico de estabilidade
F27 (15A).........Farol de neblina
F29 (15A).........Bobina de igni��o
F30 (15A).........Rel� da ventoinha de arrefecimento da 1� e 2� velocidade / M�dulo de controle do
motor / Eletrov�lvula do
canister
F31 (15A).........V�lvula de arranque a frio / Sonda lambda aquecida
F32 (---).........N�o utilizado
------------------------------------------------------------------------------------------------------
-------------------------------------
REL�SDESCRI��O/SIGNIFICADO
R01...............Rel� da 2� velocidade do eletroventilador
R02...............Circuito aberto na instala��o el�trica do chicote
R03...............Farol de neblina
R04...............Rel� de partida a frio
R05...............Rel� das luzes de marcha a r�
R06...............Luzes de alta
R07...............Rel� de plena carga do compressor do A/C
R08...............Buzina
R09...............Rel� da 1� velocidade do eletroventilador
R10...............Rel� inibidor de partida
R11...............Rel� da bomba de combust�vel
R12...............Rel� do ventilador interno

R13...............Rel� principal
R14...............Aquecedor do bloco do motor
R15...............Aquecedor do bloco do motor
